[PEUGEOT Boxer 2.8 HDI L3H3] (modelo 2004) LA SONIVAN II

Iniciado por folgui, Diciembre 20, 2011, 13:58:22 pm

Tema anterior - Siguiente tema

0 Usuarios y 1 Visitante están viendo este tema.

folgui

Diciembre 20, 2011, 13:58:22 pm Ultima modificación: Abril 04, 2017, 09:16:14 am por folgui
Hola a todos,
Bueno, pues me propongo presentar aqui mi próxima camperización (aún esta en pañales).
Se trata de una Peugeot Boxer 2.8 hdi L3H3 en la que voy aponer lo siguiente:
.- Depósito agua limpia 207 litros.
.- Depósito agua sucia 175 litros.
.- Cuatro plazas de viaje.
.- dos camas de matrimonio (130x190, superior) y (130x190, inferior, entre asientos).
.- Baño con ducha de 80x130.
.- Armario ropero de 80x100.
.- Calentador/secador de botas (esqui, montaña, etc) para 4 pares.
.- Frigo de absorcion Dometic de 80 litros.
.- Preinstalación Microondas sobre el frigo.
.- Cocina de dos fuegos y fregadero.
.- Tv plana con dvd de 16""
.- Agua caliente y calefacción con Trumatic- 3402. (Cambiada por Truma Combi 4)
.- Bateria auxiliar de 200 ah.
.- placas solares 120w
.- Inversor Akowa 1500w
.- Iluminación fluo y led.
.- Cofre para dos bombonas de gas de 15kg.
.- tres claraboyas (dos mini heki y una fianma 40x40)
.- dos ventanas seizt.
.- Asiento trasero Divan 503 de dos plazas y transformable en cama (con la ayuda de los asientos de cabina).
.- Camara de vision trasera.
.- ETC......

Si, ya se que son muchas cosas, pero os aseguro que entra todo.

Indice de fotos de la camperización, pero que conste que hay bastante información en los mensajes intermedios:
1.- Croquis y estado incial (a renglon seguido, debajo del indice)
2.- Aislamiento del suelo, localización de largueros de chasis y distribución.
     http://www.furgovw.org/index.php?topic=234570.msg2450855#msg2450855

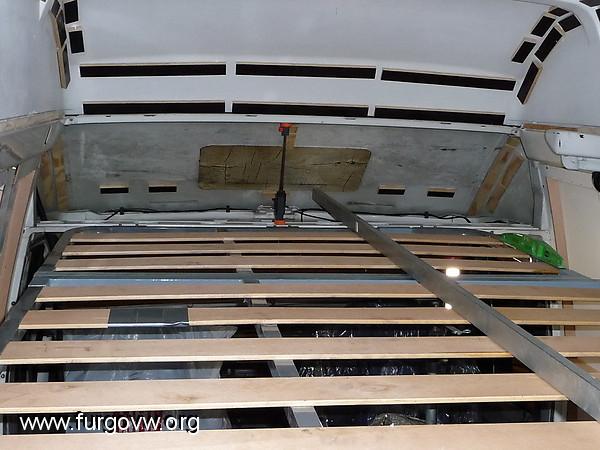

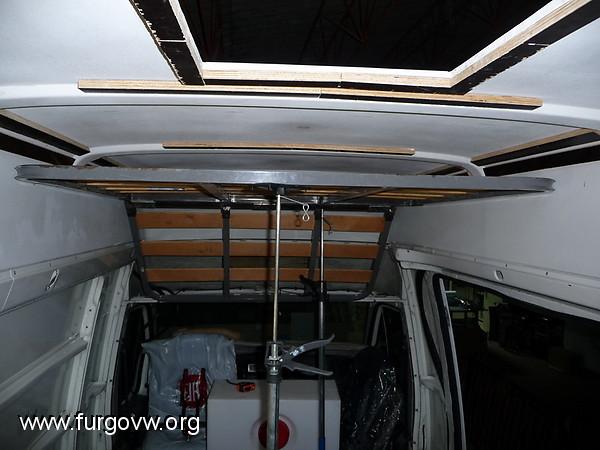

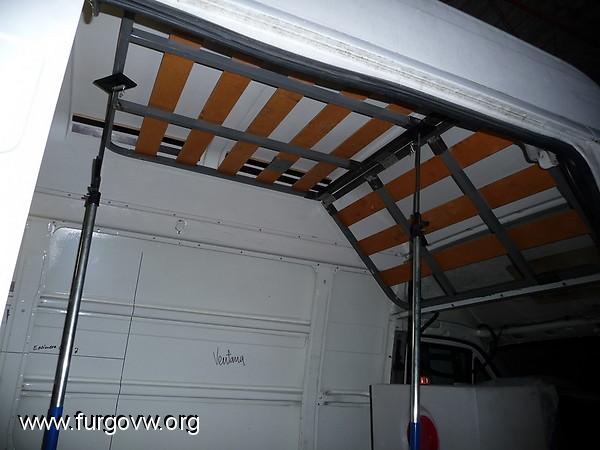

3.- Planteamiento cama superior elevable.
     http://www.furgovw.org/index.php?topic=234570.msg2452032#msg2452032
4.- Montaje de largueros para sujeción de aislante y paneles laterales.
     Arco de seguridad en tehco para sujeción de cama superior.
     Aislamiento con aluminizado de 13 capas.
     Y colocación de paneles preformados.
     http://www.furgovw.org/index.php?topic=234570.msg2453280#msg2453280
5.- Colocación de la estructura inferior de asiento trasero y montaje de la estructura del asiento trasero.
     http://www.furgovw.org/index.php?topic=234570.msg2456602#msg2456602
6.- Distribución del suelo del salón e instalación del cofre bombonero, así como los paneles separadores principales de salon/cocina/baño.
     http://www.furgovw.org/index.php?topic=234570.msg2513596#msg2513596
7.- Planteando la estructura para la cama de abajo y montaje del mueble del frigo.
     http://www.furgovw.org/index.php?topic=234570.msg2513624#msg2513624
8.- Modificación asiento trasero para hacer cama.
     Tapizados y espumas del asiento trasero, así como su transformación en cama "simple de 90", sin los añadidos para hacer cama doble.
     http://www.furgovw.org/index.php?topic=234570.msg2515891#msg2515891
9.- Brico de mesa de salon plegable y escamoteable.
     http://www.furgovw.org/index.php?topic=234570.msg2625356#msg2625356
10.- Planteamiento cocina, aislando y forrando techos y paredes, instalando claraboya, montando tubos calefacción, depósitos (sucias y limpias) y abriendo respiradero cofre bombonero.
     http://www.furgovw.org/index.php?topic=234570.msg2673315#msg2673315
11.- Diseñando la centralita.
     http://www.furgovw.org/index.php?topic=234570.msg2707303#msg2707303
12.- Distribución tubos calefacción, de agua, ubicación de bomba y vaso de expansión, colocación de suelo de salon y fabricación de trampilla en suelo cocina.
     Modificación del somier de la cama superior para hacerlo plegable y ajustarlo a medidas.
     Ubicación llaves de gas.
     http://www.furgovw.org/index.php?topic=234570.msg2724247#msg2724247
     http://www.furgovw.org/index.php?topic=234570.msg2673315#msg2673315
13.- Mueble bombonero terminado y con instalación de gas.
     Distribución tubos de gas hasta frigo,boiler (trumatic C-3402) y cocina.
     Cableado y montaje del "armario electrico".
     Armario de la mesa escamoteable y soporte/amortiguador cama superior.
     Fabricación casera de centralita general.
     http://www.furgovw.org/index.php?topic=234570.msg2747082#msg2747082
14.- Centralita ya instalada, así como bases giratorias de asientos cabina (el salon va tomando forma).
     http://www.furgovw.org/index.php?topic=234570.msg2749350#msg2749350
15.- Armario ropero/boiler y paner separador amobible baño/cocina.
     Tapa ducha escamoteable y planteamiento wc.
     http://www.furgovw.org/index.php?topic=234570.msg2757671#msg2757671
16.- Fotos genrales del interior, Ya va tomando forma la cocina con su distribución de cajones y el baño con su labavo.
     http://www.furgovw.org/index.php?topic=234570.msg2768483#msg2768483
17.- TERMINADA y homologada. Fotos generales exteriores e interiores. A falta de alguna cosilla.
     http://www.furgovw.org/index.php?topic=234570.msg2830767#msg2830767
18.- Fabricación de redes portaobjetos y "barandillas" de las baldas.
     http://www.furgovw.org/index.php?topic=234570.msg2833564#msg2833564
19.- Detalle de los cajones de la zona de cocina e interiores de armarios.
     http://www.furgovw.org/index.php?topic=234570.msg2833581#msg2833581
20.- Arcones de cabina y maletero.
     http://www.furgovw.org/index.php?topic=234570.msg2837949#msg2837949
21.- Fabricación de seguros "anti apertura" para los cajones. TV ya instalada.
     http://www.furgovw.org/index.php?topic=234570.msg2855750#msg2855750
22.- Ubicación del conector para colocar chip de potencia. (Se quito y actualmente tiene una reprogramación a 150cv)
     http://www.furgovw.org/index.php?topic=234570.msg2918544#msg2918544
23.- ¿Como se monta la cama inferior? Pues así. muchas fotos, pero en 1´30 minutos esta montada.
     http://www.furgovw.org/index.php?topic=234570.msg2921661#msg2921661
24.- Transformación y montaje de columna de ducha "hiper económica".
     http://www.furgovw.org/index.php?topic=234570.msg2942839#msg2942839
25.- Fabricación /montaje de cortinas de cabina.
     http://www.furgovw.org/index.php?topic=234570.msg2957026#msg2957026
26.- Secador de botas y calefactado de depósitos con mando a distancia.
     http://www.furgovw.org/index.php?topic=234570.msg2962793#msg2962793
27.- Transformación del portafolios con pinza de cabina en soporte escamoteable para gps/tablet de 7".
     http://www.furgovw.org/index.php?topic=234570.msg3187451#msg3187451

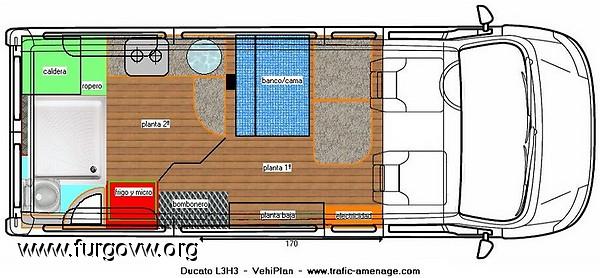

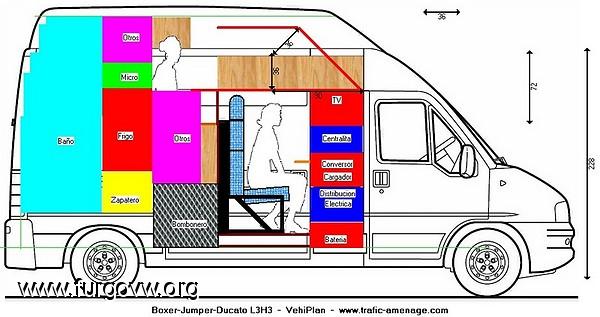

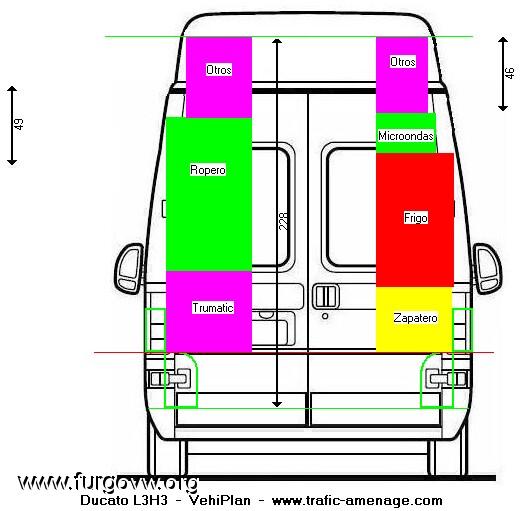

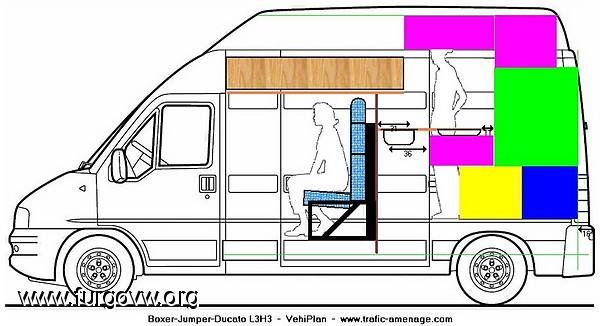

Aqui van unos croquis de la distribución:

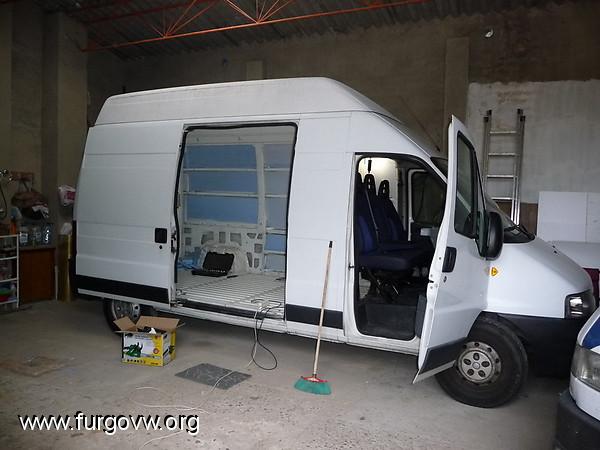

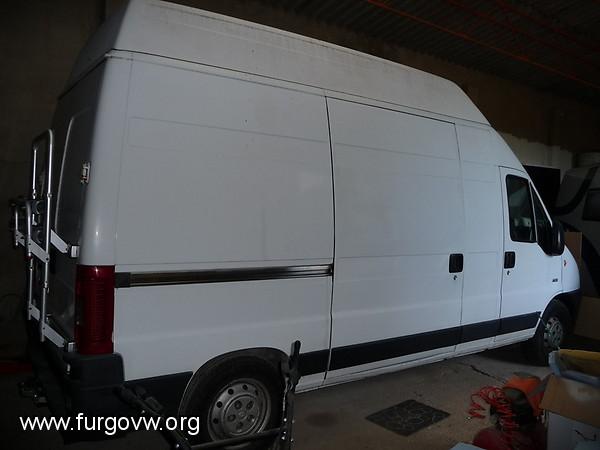

Procedemos a desnudarla:

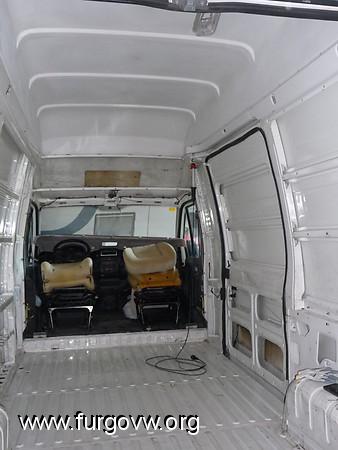

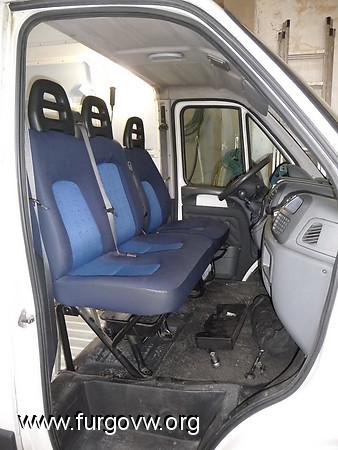

Aqui ya esta limpita y hemos procedido a poner un asiento de piloto en el lado del copiloto y desmontar todas las espumas y tapicería para labarlos.

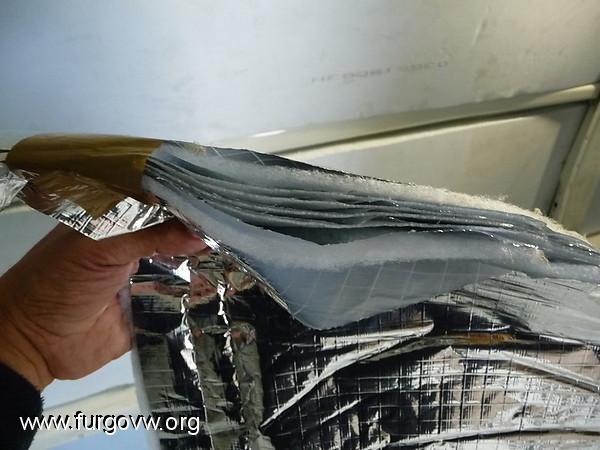

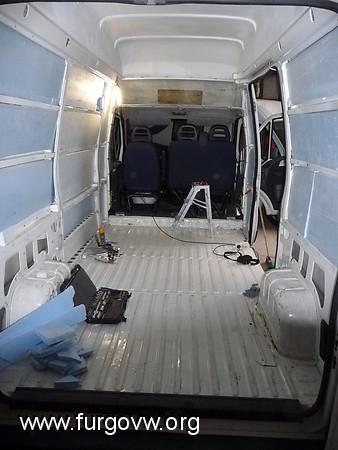

Este es el aislante mayoritario que vamos a utilizar (alimunizado de 13 capas) dandole cobertura continua a toda la furgo para aislar al máximo, además de lana de roca en aquello huecos difíciles de aislar.


Eso es todo por ahora amigos.
Saludos.

Logos

Pedazo de furgo y muy buena distribución! Da gusto tener tanto espacio! :)

dorito


folgui

Hola a todos,
seguimos con el tema.

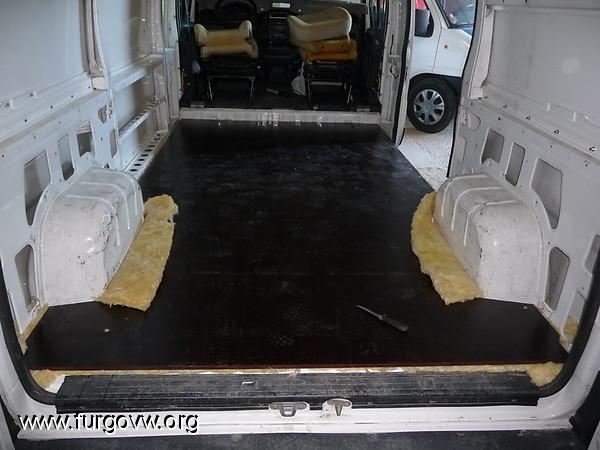

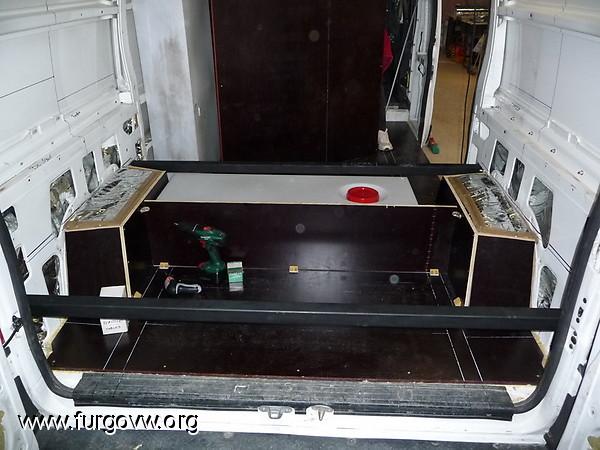

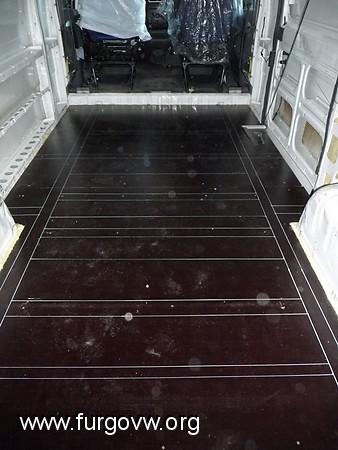

montaje del suelo inferior con tablero "filandes" de 18mm (hiper fuerte y resistente a humedades), habiendo puesto entre medias una pequeña capa de lana de roca.

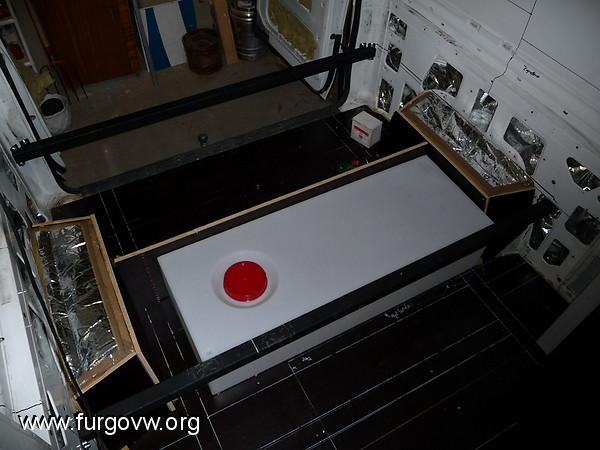

Aqui dejando dibujados los bastidores inferiores para tener una mejor idea de la ubicación de las distintas cosas.

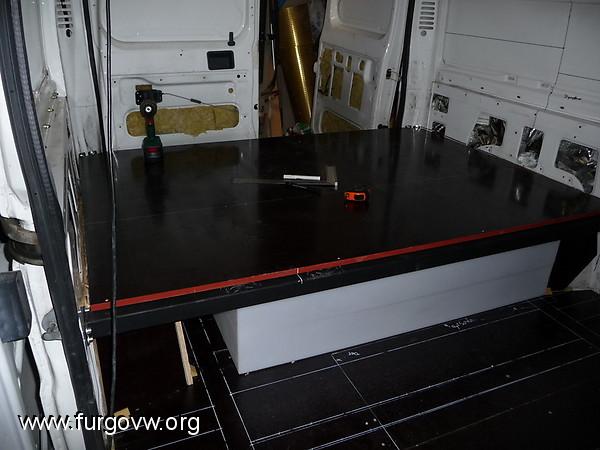

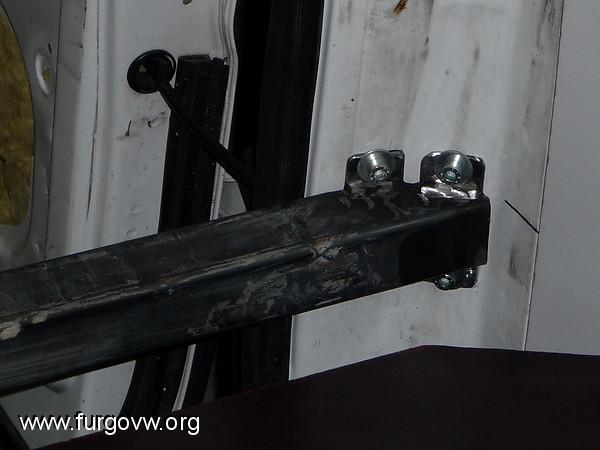

Montaje de los bastidores para la segunda planta (baño y cocina) con cuadradillo de 50x50x2 y anclados con torilleria de 10mm calidad 8.8 en tuercas remachables.


También hemos empezado con el asilamiento de la parte inferior y "maletero"

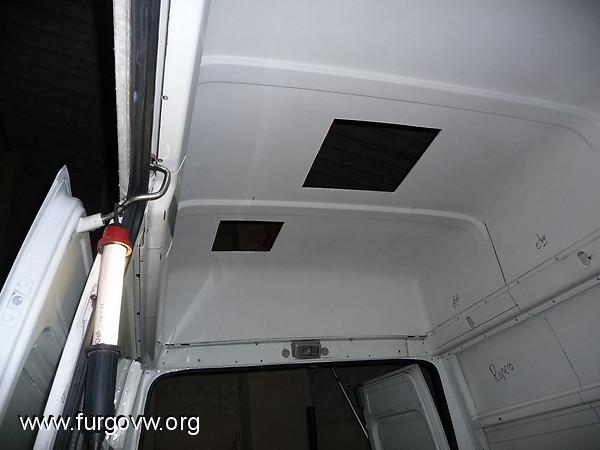

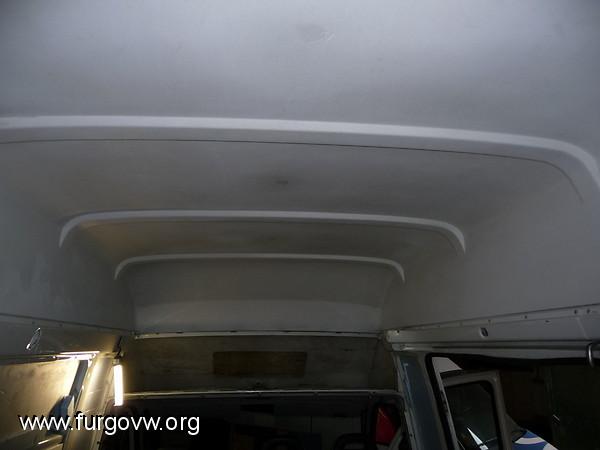

Agujereando el techo:

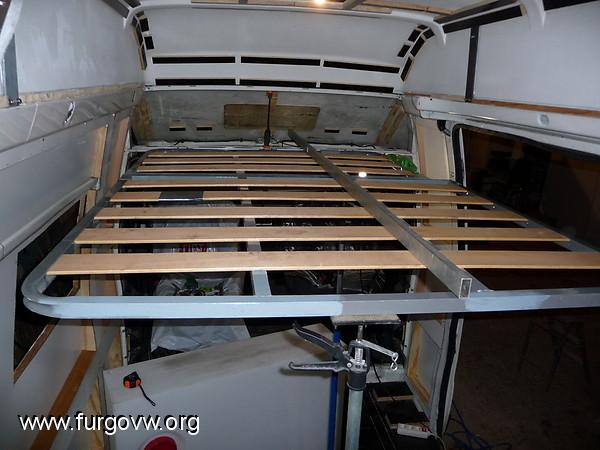

Lo próximo: planteamiento de la cama superior.
saludos.

josesk8

Ola me gustaria comprarme una boxer,jumper... y me gustaria preguntarte si es muy dificil acoplarle el asiento de piloto al del copi.

esa preparacion pinta muuu biennnn!!!! .baba

demonioo0

muy guapa folgui .
la mia es una  renault master larga hiperelevada año 2002
tengo un asiento de conductor para ponerlo de copiloto,solo me falta encontrar el enganche de la izquierda.
como lo has solventado tu?

julian81

Te acabas de convertir en mi lectura de cabecera... Ando exactamente detrás de la misma idea que tu, tengo la pasta preparada para pillarme una furgo y empezar a camprizar ya.

Antes  de empezar me surgen algunas dudillas...:

¿Donde vas a homolgarla?
¿como vas a aumentar el número de plazas?
¿donde anclas los asientos?
¿Tienes ideas de como hacer la cama superior?

Estaré atentísimo a todo lo que hagas, y ni que decir tiene que si necesitas algo...

PAYO


R2

Cita de: josesk8 en Diciembre 21, 2011, 19:27:27 pm
Ola me gustaria comprarme una boxer,jumper... y me gustaria preguntarte si es muy dificil acoplarle el asiento de piloto al del copi.

esa preparac






    la base  del asiento es la misma .
solo as de quitar los cuatro tornillos del anclaje al chasis del asiento doble y colocar el individual en los mismos anclajes.

yo lo hice en mi anterior furgo. lo puedes ver pinchando en el link de debajo.

casifornia

camperizacion de mi nueva furgo:
http://www.furgovw.org/index.php?topic=217669.0

folgui

Diciembre 22, 2011, 10:26:56 am #10 Ultima modificación: Diciembre 22, 2011, 10:30:43 am por folgui
Cita de: josesk8 en Diciembre 21, 2011, 19:27:27 pm
Ola me gustaria comprarme una boxer,jumper... y me gustaria preguntarte si es muy dificil acoplarle el asiento de piloto al del copi.

esa preparacion pinta muuu biennnn!!!! .baba

Hola,
Lo que comentas es muuuuuy facil. Simplemente quitas tornillos de la base doble del copiloto, quitas el cable que va al pretensor del carrete del cinturon de seguridad (en el asiento doble), pones el asiento de piloto consu base incluida en los mismos tornillos y aprietas los tornillos. Hasta aqui todo chupao. Las complicaciones,  que son dos y no muy importantes serian, en primer lugar cambiar el anclaje del cinturon de seguridad de lado (en las guias correderas), que con un poco de radial y unos golpecillos se arregla (hay varios post donde has puesto fotos muy detalladas de esto), en segundo lugar habría que solucionar el error del airbag que nos saldra en el cuadro de instrumentos por haber quitado el cable del carrete del cinturon, esto aún no lo tengo solventado, pero tengo entendido que poniendo algo (resistencia de un valor concreto ó algo así) entre positivo y negativo se soluciona (he visto algo por el foro).

Bueno, todo esto teniendo en cuenta que fuera un modelo entre el 2002 y 2006, pues si es anterior no tendrá el problema del cable y si es posterior tendra el problema del cable y lo del anclaje del cinturon será algo más complicado (he visto alguien que lo ha explicado muy por el foro).
Saludos.


folgui

Cita de: demonioo0 en Diciembre 21, 2011, 22:38:48 pm
muy guapa folgui .
la mia es una  renault master larga hiperelevada año 2002
tengo un asiento de conductor para ponerlo de copiloto,solo me falta encontrar el enganche de la izquierda.
como lo has solventado tu?

¿A que te refieres con lo del enganche de la izquierda? La verdad es que no controlo como va una master por dentro.

folgui

Bueno, gracias a todos por los ánimos. Espero poder dedicarle el tiempo necesario a la camperización para tenerla terminada antes de que acabe el invierno.

Cita de: julian81 en Diciembre 21, 2011, 23:15:21 pm
Te acabas de convertir en mi lectura de cabecera... Ando exactamente detrás de la misma idea que tu, tengo la pasta preparada para pillarme una furgo y empezar a camprizar ya.

Antes  de empezar me surgen algunas dudillas...:

¿Donde vas a homolgarla?
¿como vas a aumentar el número de plazas?
¿donde anclas los asientos?
¿Tienes ideas de como hacer la cama superior?

Estaré atentísimo a todo lo que hagas, y ni que decir tiene que si necesitas algo...

El proyecto de homologación me lo hacen los de Tuninghomologaciones de León.
El aumento de plazas se hace instalando un asiento homologado y poniendolo en el proyecto de homologación completa.
El asiento trasero lo anclo a los bastidores del chasis de la furgo. En breve pondre fotos de como va todo.
Lo de la cama superior es lo que más quebraderos de cabeza me ha dado, pero creo que ya lo tengo solucionado. Aqui mismo os pongo unas fotos del planteamiento general de dicha cama.

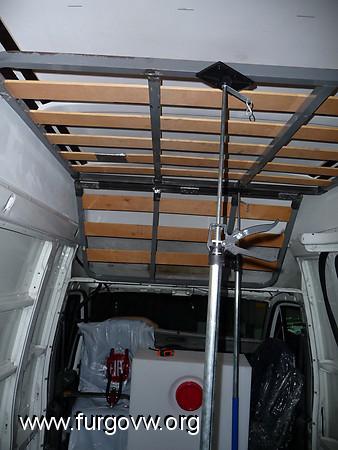

La cama superior irá anclada sobre el bastidor que hay en la zona de cabina mediente unas bisagras (esto nos dará la altura por defecto a la que tiene que ir la cama. Es un somier que he cortado más ó menos por la mitad uniendolo despues también co bisagras (lo justo para librar el brazo superior de la puerta corredera en el movimiento de subida y bajada) y he estrechado un poco en la zona delantera derecha para que pudiera pivotar sin problemas de chocar con el dichoso brazo superior de la puerta corredera.






Continuara......
