Sustitución de bombilla en lampara interior por tiras de leds.

[ronmartin]

Bueno antes de nada decir que este brico lo he sacado de otro compañero del foro (ahora no recuerdo quien) y de un foro de leds que vi por internet para saber como soldar los trozos sin que se descuajaringue todo
se trata como pone en el titulo de cambiar las bombillas que traen de casa las lamparas del interior de la furgo por unas tiras de leds que se pueden comprar por rollos de 5 m y de distintas densidades de leds (numero de bombillitas por metro) y de distinta potencia y temperatura luminica, estas tiras se cortan y sueldan a gusto del consumidor, pero en este caso respetando que los trozos tengan un minimo de 3 leds, en mi caso corte dos trozos de 6 leds, pero bien cabe otro trozo u otros dos trozos incluso.

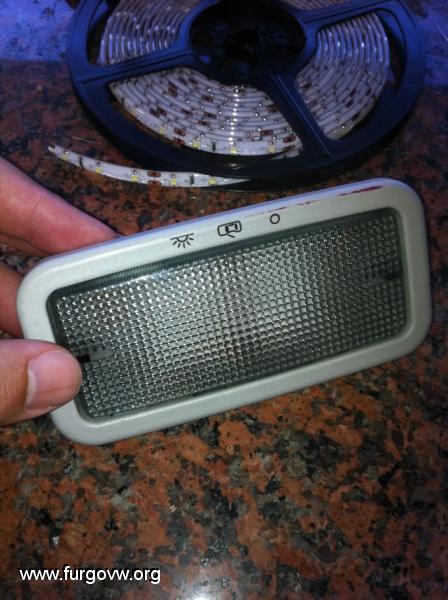

esta es la lampara en cuestión, con sus tres posiciones, ya sabéis.

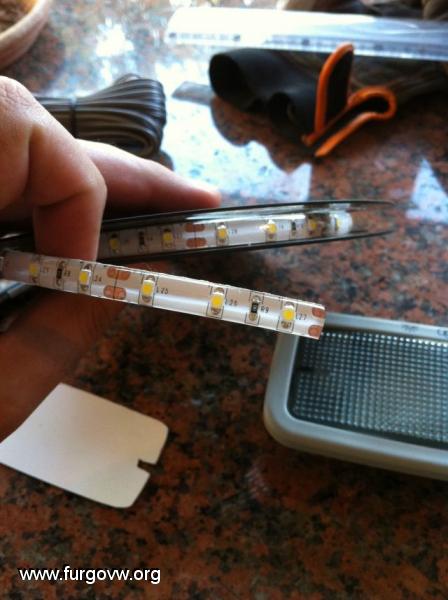

y esta es la tira de led, como veis tiene su capa de waterprof de esas

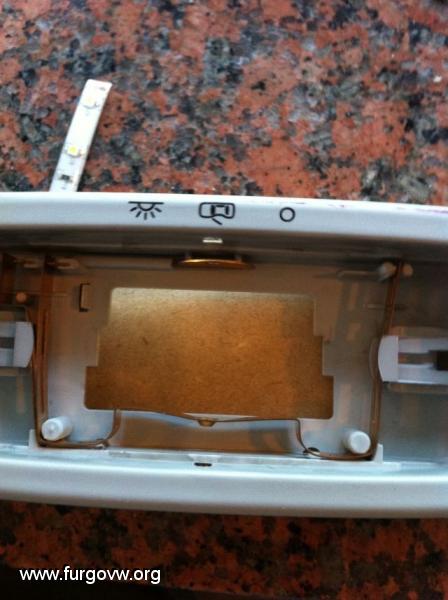

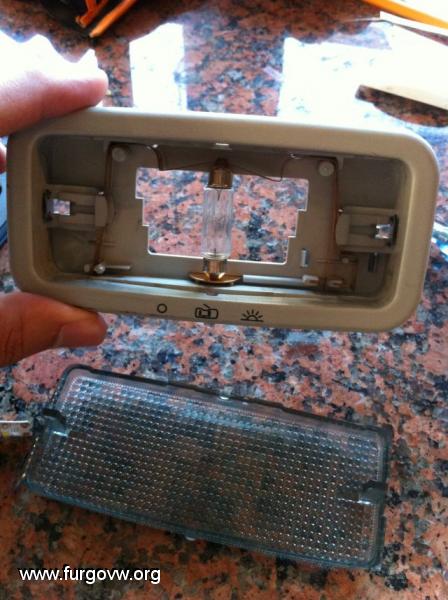

se abre la lampara y se quita esa bombilla

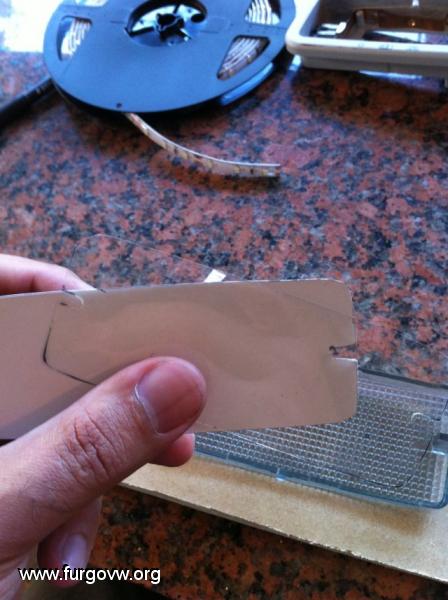

hacemos una plantilla de papel y despues recortamos un trozo de plástico, la forma tiene que ser la del interior del plástico de la lampara, pero que se sujete por si solo dentro, yo he usado el plástico del embalaje donde venían los leds, que aquí no se tira nada.

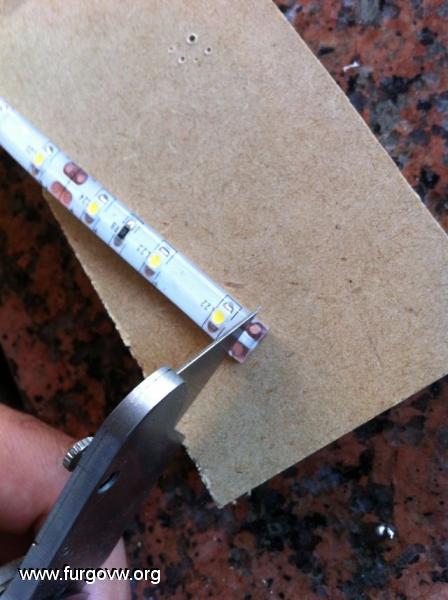

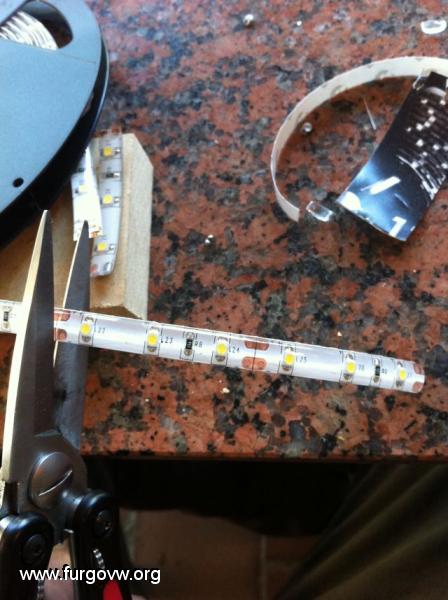

se corta la tira por la "linea de puntos" yo he cortado en este caso para que queden 6 leds

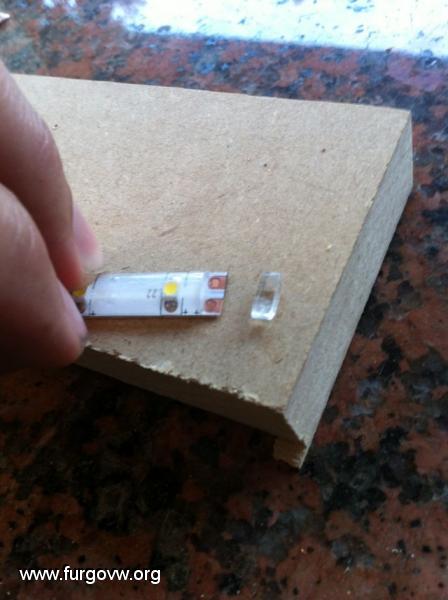

ahora se corta con un cuter el recubrimiento de gelatina para que queden los polos expuestos, pero ojo, se quita solo de 3, porque el ultimo no es necesario quitarlo ni soldarlo.


asi es como queda despues de quitarlo.

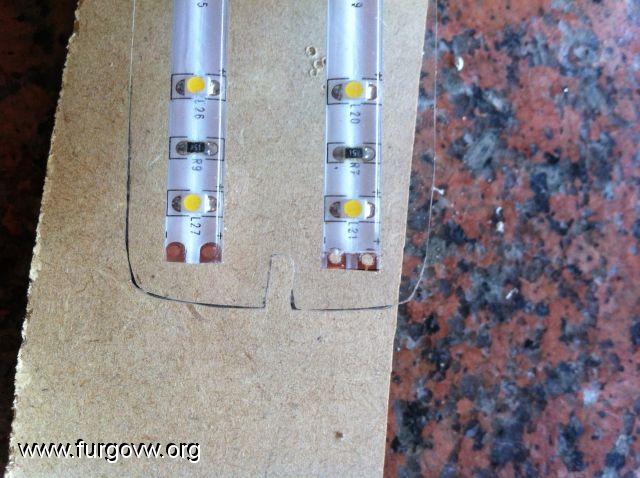

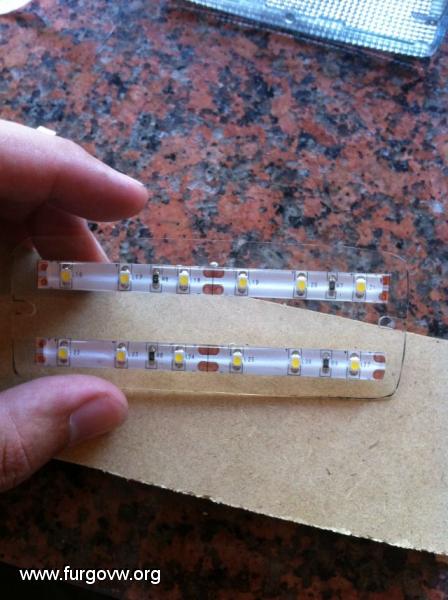

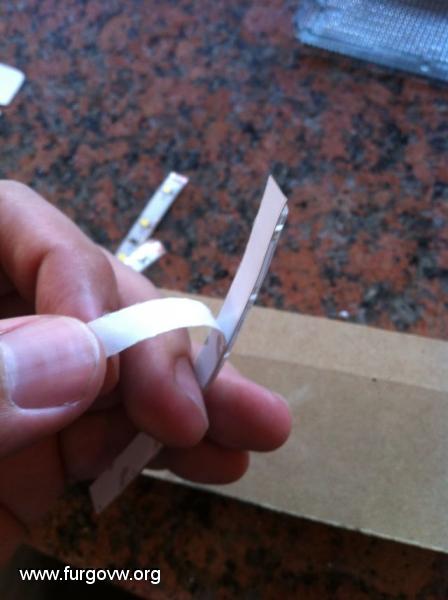

bueno ahora quitamos el film protector y pegamos las tiras al plástico transparente.

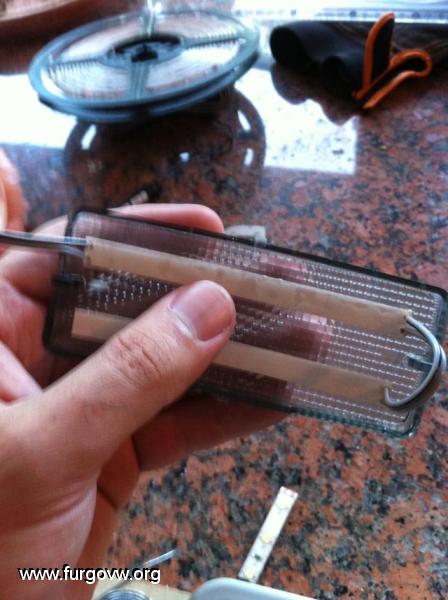

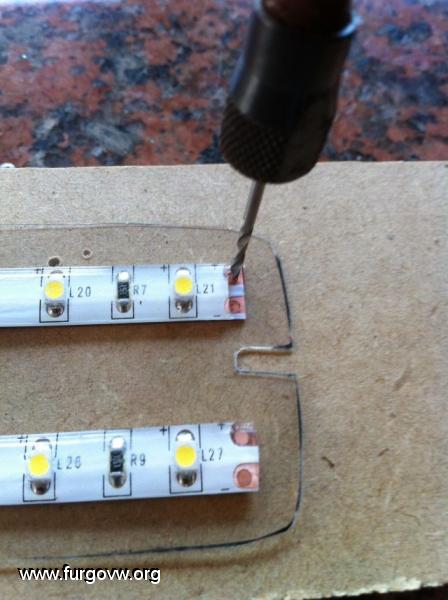

aqui con un taladro hacemos unos agujeros en los polos, tenemos que atravesar el plástico tambien.

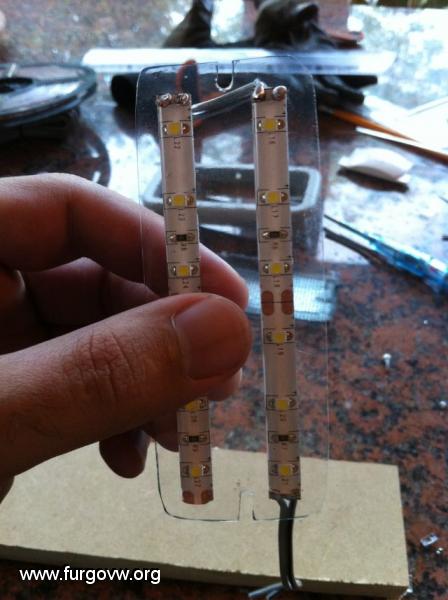

pues asi queda, recordad que esto solo se hace en tres pares de polos, es decir, que dejamos uno sin agujerear ni quitar el gel.

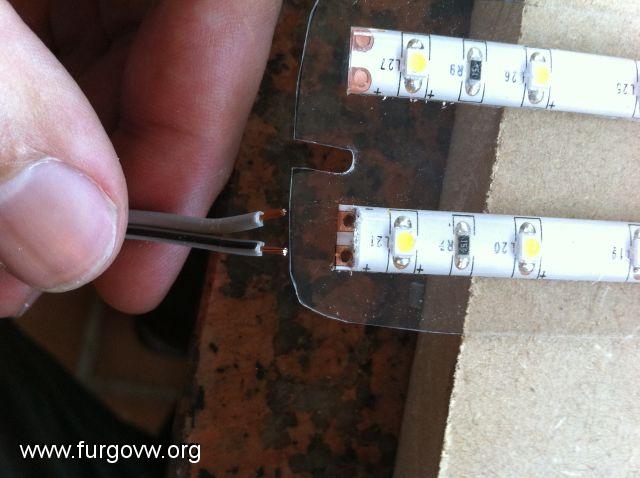

ahora metemos por la parte de atras dos cables pelados, respetando el positivo y el negativo, bueno mas que respetando, teniendolo en cuenta, en mi caso he usado siempre el positivo como el cable con la linea negra.

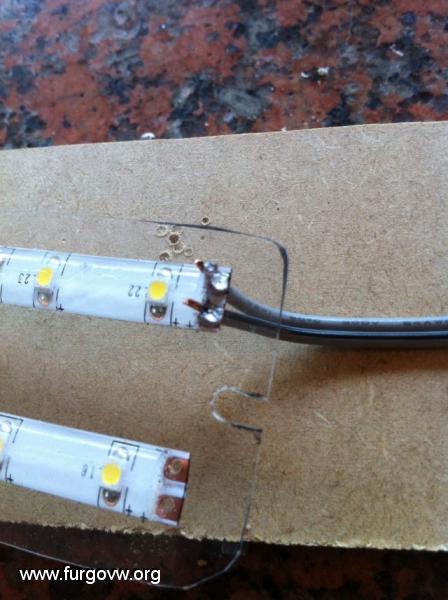

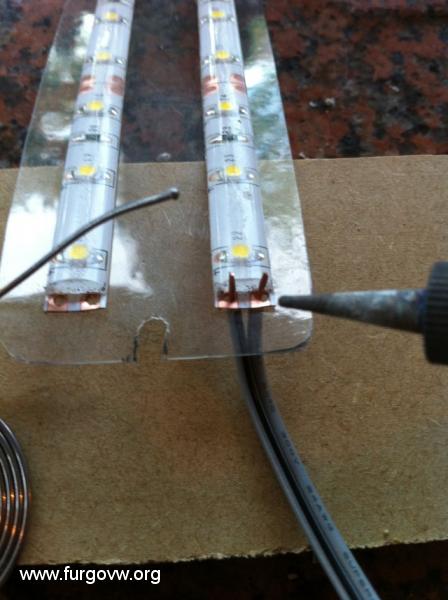

Y con soldador y estaño le damos caña a esos cables, al principio tenia miedo de que el plástico se arrugara o algo pero que va, le cayó incluso una gota de estaño y no paso nada.


asi debe quedar, lo que sobra lo quitamos con un alicate o similar.

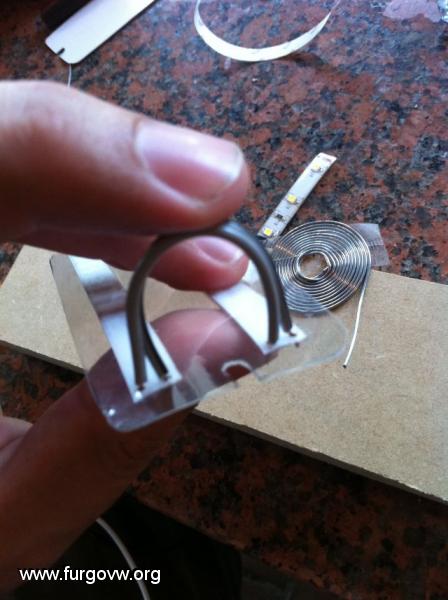

Preparamos ahora el cable que unirá las dos tiras, para ello un cable que pueda ir de una a la otra, soldamos positivo con positivo y negativo con negativo, consejo, si ponéis las tiras al revés no hará falta hacer mucho nudo, yo no lo he hecho, tampoco es que sea algo muy necesario.

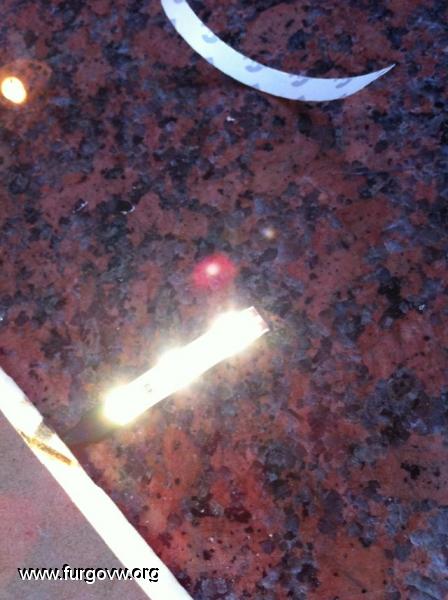

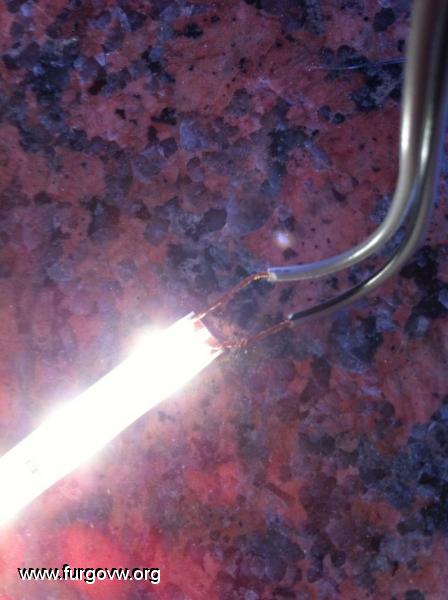

Pues ya tenemos todo listo, ahora es cuando toca hacer las pruebas para ver si esta todo ok, yo he cortado el rollo de leds por el principio, dejando los tres primeros leds enganchados al cable que va al trasformador, de esta manera si enchufo a la corriente este, se me iluminan los tres leds, y tambien he quitado el gel que recubre los polos, de tal manera que ahora si quiero puedo usar esto como invento para probar las soldaduras realizadas, no creo que esto sea muy necesario porque el mecanismo de un botijo es mas complicado que el nuestro, pero no esta demás y uno se siente bien con el trabajo realizado.

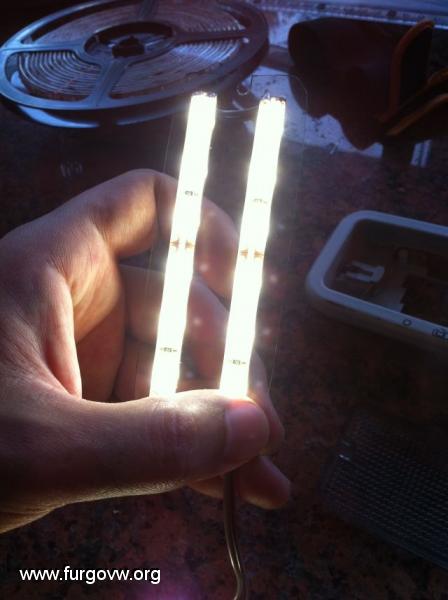

bueno pues como veis, ha salido bien la cosa.

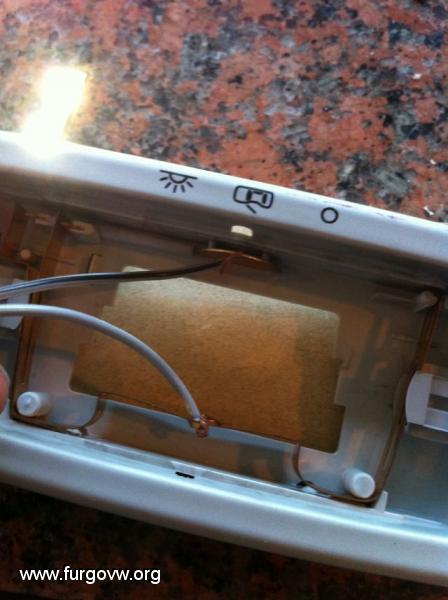

ahora a hacer las conexiones con la lampara, yo he empalmado los cables simplemente, seguro que hay otro método pero me parece que es suficiente, hay que tener en cuenta que el positivo es en este caso el conector de arriba, no importa como sea la lampara, el positivo es el que siempre lleva corriente y el negativo el que podemos interrumpir con el movimiento del plafon, digamos que el interruptor corta al negativo porque es mas seguro y facil poner dos conectores con masa que dos conectores con corriente que si se tocaran podrian hacer un corto, si se tocan las dos masas no pasa nada.

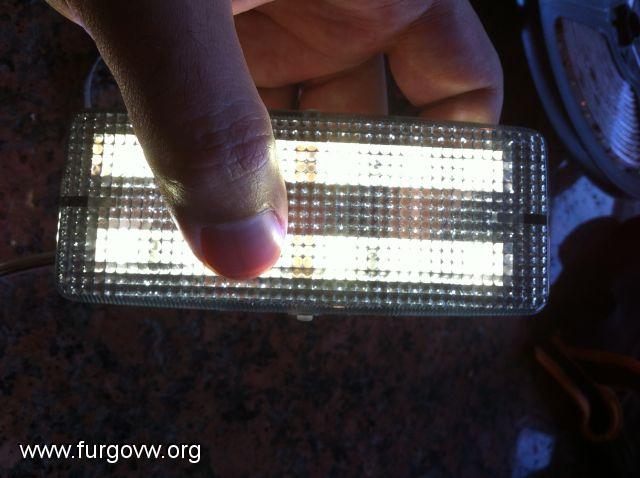

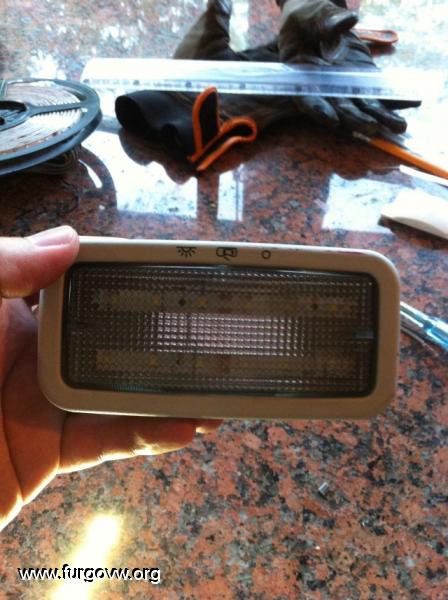

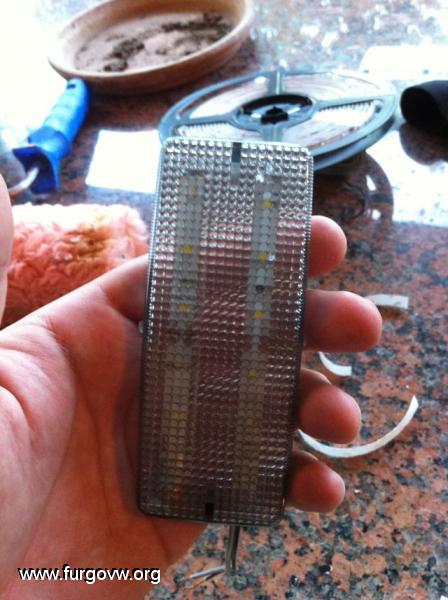

Y asi queda terminado, ahora a ponerla en la furgo y comparar, como esta era la segunda no hay fotos de la comparacion, mas o menos da la misma luz que la original, pero esta luz es mas blanca y por supuesto consume nada, en comparacion con la otra.
Ni que decir tiene que me he tirado muchisimo mas tiempo haciendo las fotos y subiendolas que realizando el brico, que es muy simplisimo, ahora estoy pensando donde puedo meter mas tiras de leds, la parienta ha propuesto nuestra nevera de casa que tiene la bombilla rota asi que... jejeje.
Bueno espero que os haya gustado.
