Vale el cuentarrevoluciones de un golf mk2 para la t3??

[Picaso86]

pero eso...podria valer??  pillar uno diesel y cambiarlo al cuadro...

[muchojipidepostal]

Interesante, a ver si alguien nos saca de dudas.

[DISCOVAN]

Yo no tenia cuenta vueltas y pille uno de un golf II gtd y lo acople en el cuadro... el diametro de las esfera es el mismo y si llevas el alternador original deberia marcarte bien, solo hay que recortarle un trozito con dremel para ver la temperatura y apañado...

[hippitifaldi_joker]

discovan,  y las conexiones?

[DISCOVAN]

discovan,  y las conexiones?

Tiene solo 3 terminales, uno va a positivo bajo contacto, el otro negativo y el ultimo la señal W del alternador...

Este es el cuentavueltas del gtd una vez quitado el circuito impreso flexible que lleva, las conexiones de derecha a izquierda son: señala alternador (W), positivo contacto, negativo...



A ver te apañas con esto... tengo fotos de todo el proceso pero tedría que buscarlas...

[hippitifaldi_joker]

golf gtd II ok tomo nota...  gracias por la información.

[albertillo_madrid]

yo también me apunto esto del cuenta, vamos que el lunes este voy al desguace a por uno,, y lo del cable del W....¿hay que llevarlo desde el alternador al cuadro?... un saludo a todos

[DISCOVAN]

yo también me apunto esto del cuenta, vamos que el lunes este voy al desguace a por uno,, y lo del cable del W....¿hay que llevarlo desde el alternador al cuadro?... un saludo a todos

Según, mira tu alternador a ver si tiene un cable fino o dos cables finos. Si tiene un cable fino es el cable de excitación, el de la luz de batería en el cuadro (y el que se usa para activar el relé de carga de la 2ª batería) y si tiene dos el otro es para el cuentarrevoluciones, suele ser de color rojo y negro si mal no recuerdo y hay muchas T3 que lo traen como preinstalación... si no pues a tirar un cable...

Espero que te sirva...

[albertillo_madrid]

gracias discovan, luego voy al garaje a comprovarlo... un saludete y mil gracias

[jositowind]

hola Discovan. yo tengo hace un mes el cuadro completo del golf  II diesel. he intantado buscar las conexiones pero me pierdo con el plastico impreso.
se que al final debería tener solo tres conexiones como tu pero no he sido capaz de llegar a ellas.

El problema que tengo es que si quito el circuito de plastico, tengo atra placa que es comun al resto de indicadores y ademas al cuentavueltas. veo que tu has dado con las tres conexiones necesarias en la placa. Ahí es donde estoy perdido.

podías por favor poner unas fotos donde se vea un poco mejor de donde sacas en la placa las tres conexiones (+),(-) y (W).

hasta ahora yo me he dedicado a intentar sacar el plano de los dos circuitos para ir descartando conexiones. Mi intencion era utilizar todo el cuadro.

la verdad es que solo con el cuentavueltas sería mas que feliz.

por la noche intentare poner toda la información que ya tengo a ver si entre todos somos capaces de hacer funcionar todo. Pero como ya dije , yo con las rpm ya sería feliz.

saludos

[jositowind]

acabo de ver mas grande la foto y veo que ya tienes marcadas las conexiones.

cuando llegue a casa miraré las conexiones.

[jositowind]

Bueno, ya he llegado a casa y para mi desgracia el golf debe tener varios cuadros porque el mío parece que no corresponde con el de la foto. de todas formas voy a poner a informacion que tengo por si alguien puede echarme una mano y yo puedo aportar algo.

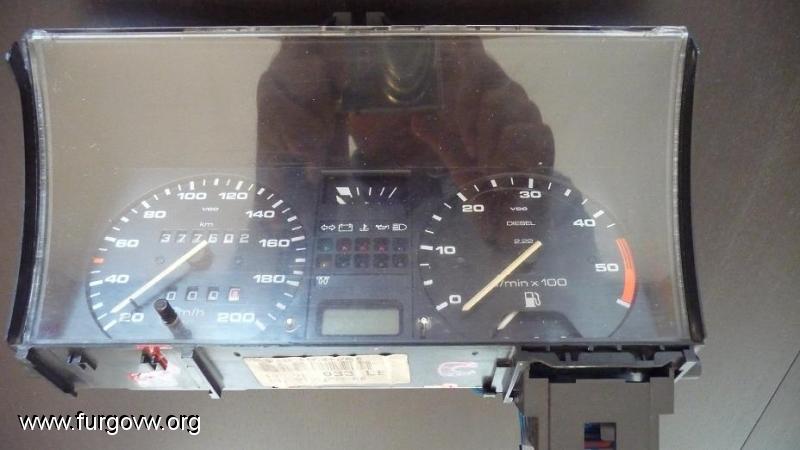

el cuadro  montado tiene el siguene aspecto

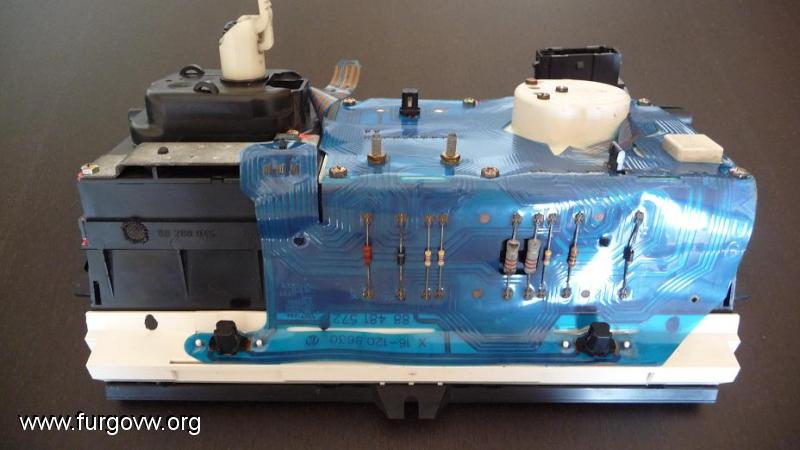

por detrás








la primera diferencia con el cuadro de la T3 es que el conector es de dos filas de pines  en el golf y de una en la T3.  Cuandocogí el cuadro en el desguace me olvide de coger el conector con un tramo de cables. con los cables y su color se podría identificar la funcion de cada uno y solo faltaría unirlos con la t3 y a correr cuadro funcionando.

Si alguien va a por uno que no se olvide de esto, sino estamos en el mismo punto.

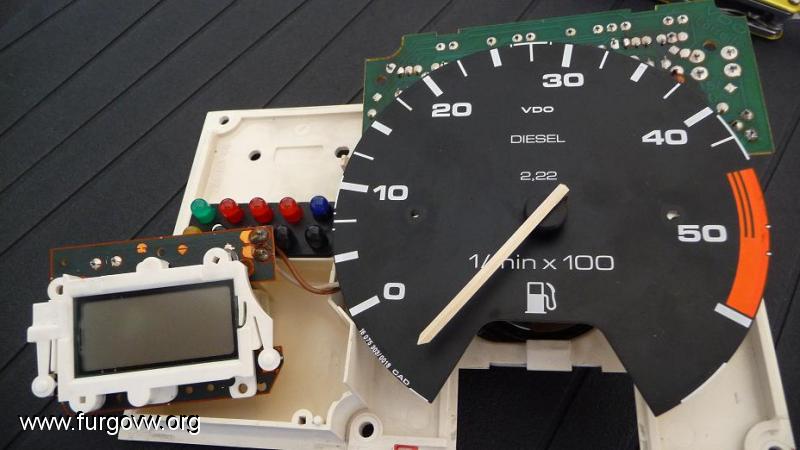

Al desmontar la tapa y quitar el cuadro impreso flexible llegamos a otra placa conectada con 11 pines.

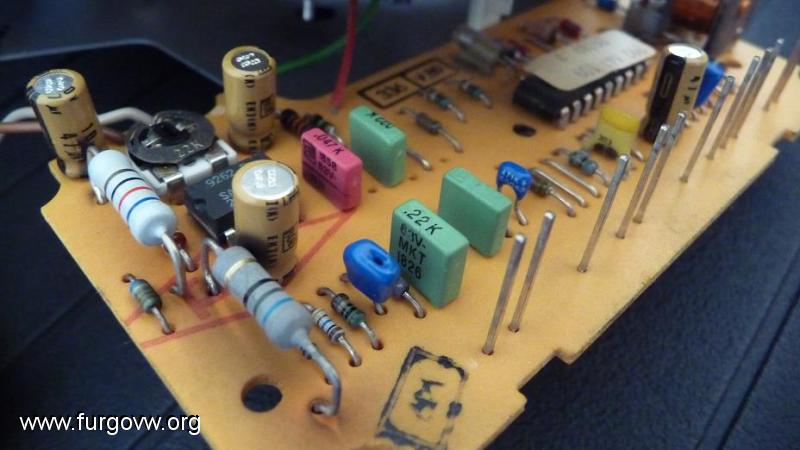

la placa al mismo tiempo controla los leds indicadores, el reloj y el cuentavueltas. todo esto a traves de los dichosos 11 pines.

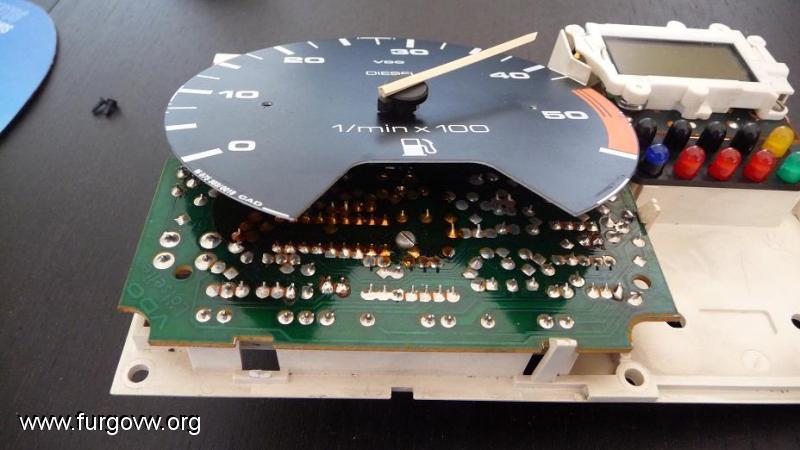

sigo desmontando y me encuentro con los cables del reloj y los del cuentaveltas. pero ahí me he quedado.

pongo mas fotos por si son de utilidad








en la esquina izquierda se ven los cables blanco y marron del reloj y el verde y rojo del cuentavueltas.

[jositowind]

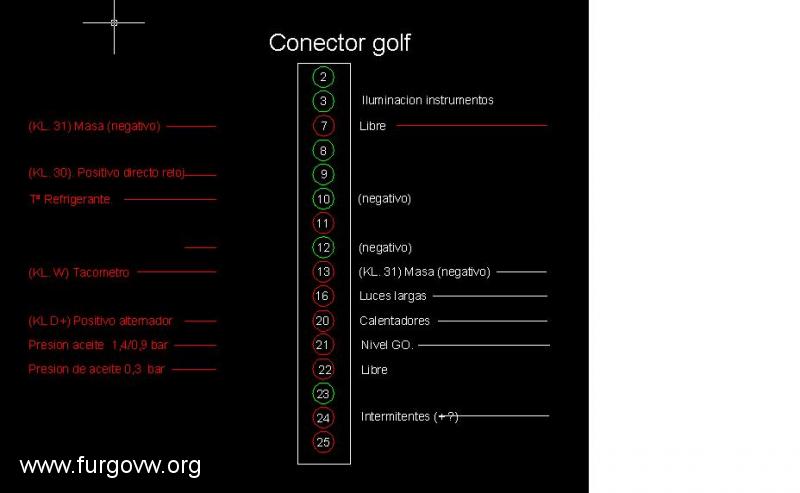

se me olvidaba poner las imagenes de los esquemas que tengo

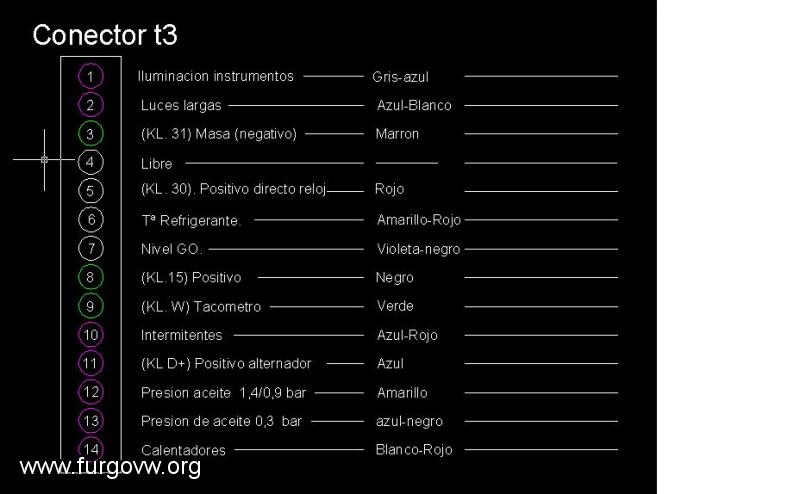

esta primera identifica el conectoc de la T3 que del que conozco los coloes de los cables y los pines identificados. siendo el fabricante del cuadro VDO y siendo alemán estoy casi seguro que el codigo de colores en el cuadro del golf se debería corresponder.

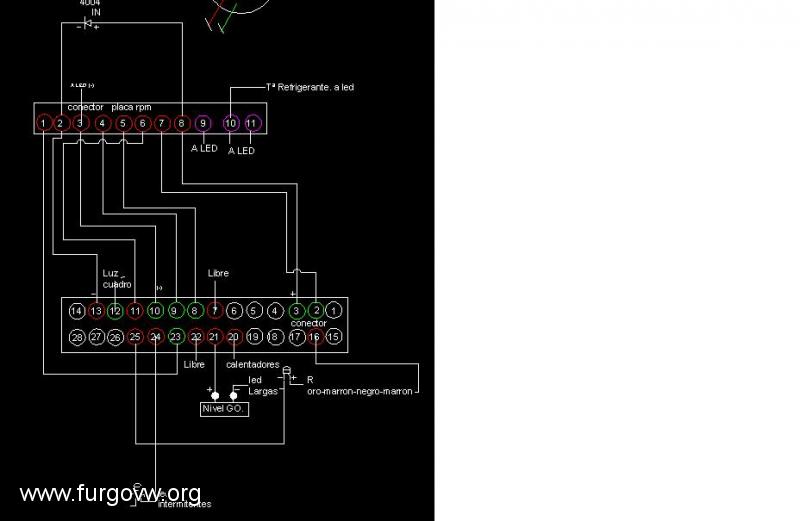

en esta parte se conecta el conector de dos filas y 28 pines con el de 11 que llega a la plaquita del cuentavueltas.

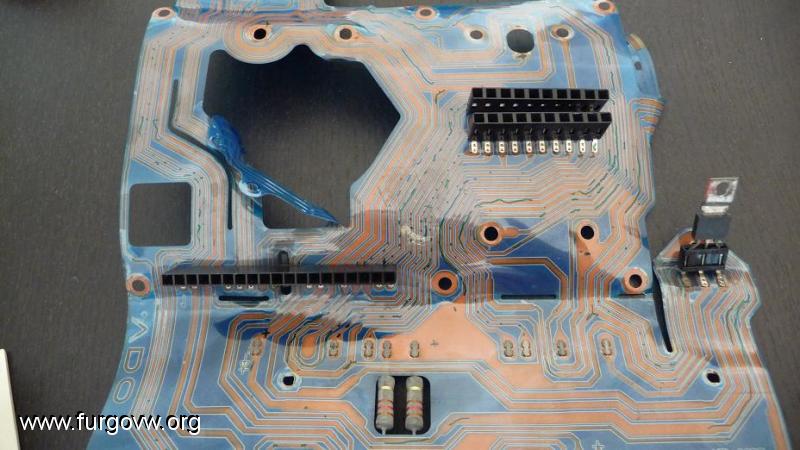

En la ultima imagen es lo que tengo identificado de la placa después de horas de seguir los laberintos del circuito impreso flexible.

Así que lo dicho ,hasta aquí donde me he quedado yo parado.

[DISCOVAN]

Os voy a dejar todas las fotos que saque en este enlace, ya que son un monton y tendria que reducirlas y demas, y ando un poquillo perezoso.

https://picasaweb.google.com/112987556126545767429/AcoplamientoCuentavueltasGTD?authuser=0&authkey=Gv1sRgCOOF9o3j-ZfFcA&feat=directlink

Como veras el cuadro es igual que el tuyo por la parte delantera, pero por la trasera parece que difieren, seguramente tu cuadro sera de un serie II de los últimos y seguramente el que yo pille sera de un serie II de los primeros...

Como veras en mis fotos, el cuentavueltas tiene ese cajeado blanco por la parte de atrás donde se ven directamente los 3 terminales de mando (W , + y -)

Creo que los que vayais a pillara un cuadro seria un detalle para fijarse a la hora de pillarlo, aunque en tu futo jositowind veo que también tiene 3 terminales o que es eso que se ven en el cajeado blanco???

Saludos

[jositowind]

justo, tienes razon debe ser otra versión. el problema que yo me encuentro con la mía es que tengo los tres pines mezclados entre los 11.

seguiré peleando a ver si lo consigo.

gracias por las fotos.
