¿Cómo montar este controlador de baterías económico?

[edutoma2]

A Y U D A, POR FAVOR!!!!

https://www.amazon.com/MICTUNING-6-5-100V-Digital-Voltmeter-Multimeter/dp/B

Hola. Alguno de vosotros conoce este aparato?
Lo he comprado por Amazon, por 14 euros, y tiene muy buena propaganda en 150 opiniones. Pero, a la hora de instalarlo, todo viene en chino e ingles. Solo trae el aparato y el shunt.
Tiene buena pinta y, una vez instalado, proporciona Voltios, amperios, watios y wstios/hora...
Si alguno lo ha instalado, me puede facilitar datos de diámetros de cables, y croquis del montaje en español?

Mensaje editado y modificado por el moderador para adaptarlo a las normas:
Por favor consúltalas, y escribe tus próximos mensajes siguiendo esas reglas. Gracias.

[AlvarA]

El enlace lo has copiado mal, está roto: echa un ojo que sino nadie podrá echar una mano

[edutoma2]

Gracias, AlvarA. Intentare volverlo a colgar con mejor suerte.

[edutoma2]

A ver si, ahora, si lo he conseguido.

https://www.amazon.com/MICTUNING-6-5-100V-Digital-Voltmeter-Multimeter/dp/B01JOUZELG

[AlvarA]

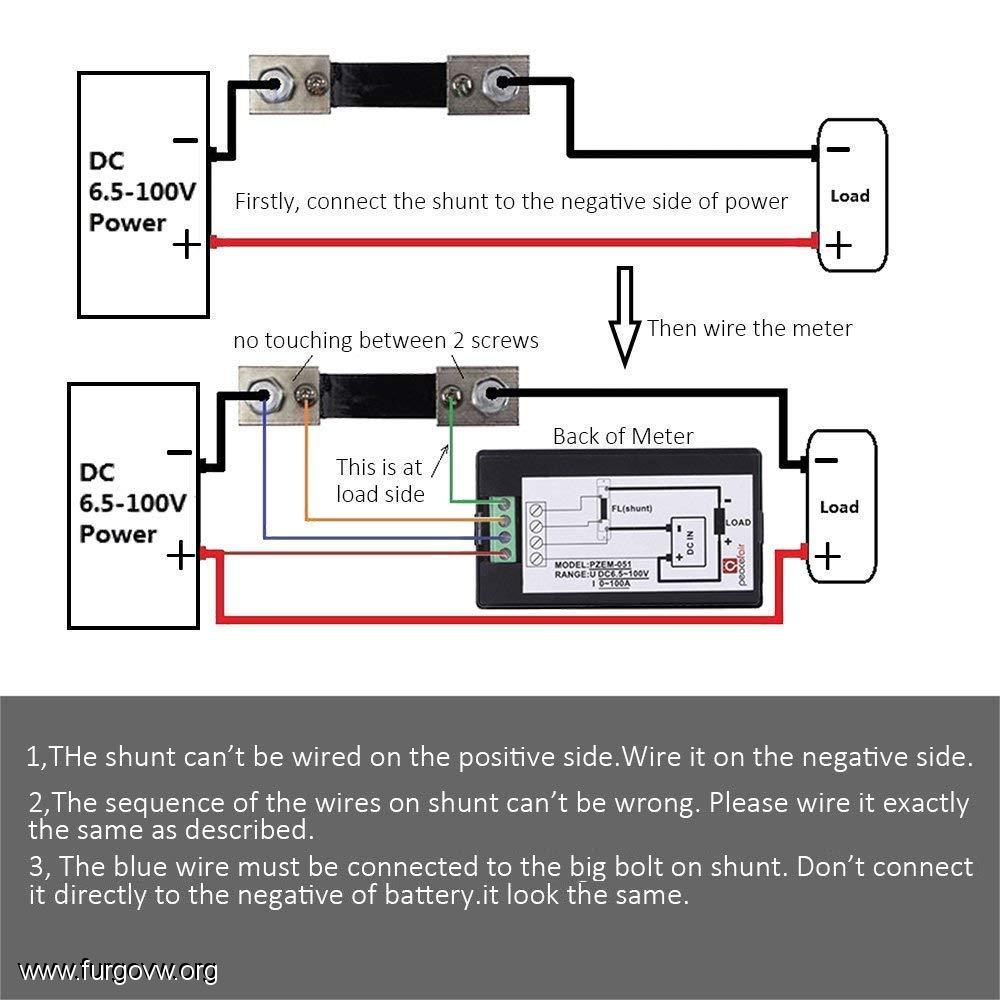

Yo creo que este esquema debería ser suficiente (tirando del traductor de Google si es necesario)

[edutoma2]

Es posible que, para uno que entienda...
Pero para un neófito como yo, es más complicado, aunque parezca fácil.
Que diámetros de cableado. Hay que poner fusibles o no?.
En fin, que lo interesante sería, sobre todo, la información de montaje traducida, o que alguien que lo haya montado, lo explique...
Gracias.

[Rhunas]

Hombre con ese esquema y unas poquitas de ganas no veo el problema, diámetros de cable? El shunt solo tienes que intercalar lo entre el negativo de batería y el cable negativo de consumos, tal como lo tienes ahora, y el resto de hilos te vale cualquier diámetro, con 0,25 es suficiente, yo lo tengo instalado y no hacen falta fusibles para el medidor, lo único que hacen falta son ganas...

Enviado desde mi MI 5s mediante Tapatalk

[edutoma2]

Hombre con ese esquema y unas poquitas de ganas no veo el problema, diámetros de cable? El shunt solo tienes que intercalar lo entre el negativo de batería y el cable negativo de consumos, tal como lo tienes ahora, y el resto de hilos te vale cualquier diámetro, con 0,25 es suficiente, yo lo tengo instalado y no hacen falta fusibles para el medidor, lo único que hacen falta son ganas...

Enviado desde mi MI 5s mediante Tapatalk

Es que, soy tan manazas... y no quiero que me lo instalen pero...
Tu tienes instalado ese mismo? Me podrías mandar alguna foto de la instalación?
Gracias.

[Paco1]

Hola a todos!

Interesante precio / aparato. Tengo dos preguntas, a ver si alguien me las sabe responder:

1- Pone de 0 a 100 A. Esto se refiere al amperage de descarga instantáneo o al amperage máximo de la batería? En resumen, es válido para una bateria de 200A?
2- Me dan bastante por saco los consumos innecesarios, especialmente las pantallas y leds que iluminan hasta el espacio. Se puede intercalar un interruptor en el cable de control positivo para apagar la pantalla a voluntad?

Saludos y gracias!

[andioak]

Mira este hilo, creo que te ayudará pero la instalacion esta clara

http://www.acpasion.net/foro/showthread.php?132314-Instalacion-Amperimetro-economico-BBB&highlight=amperimetro

[Paco1]

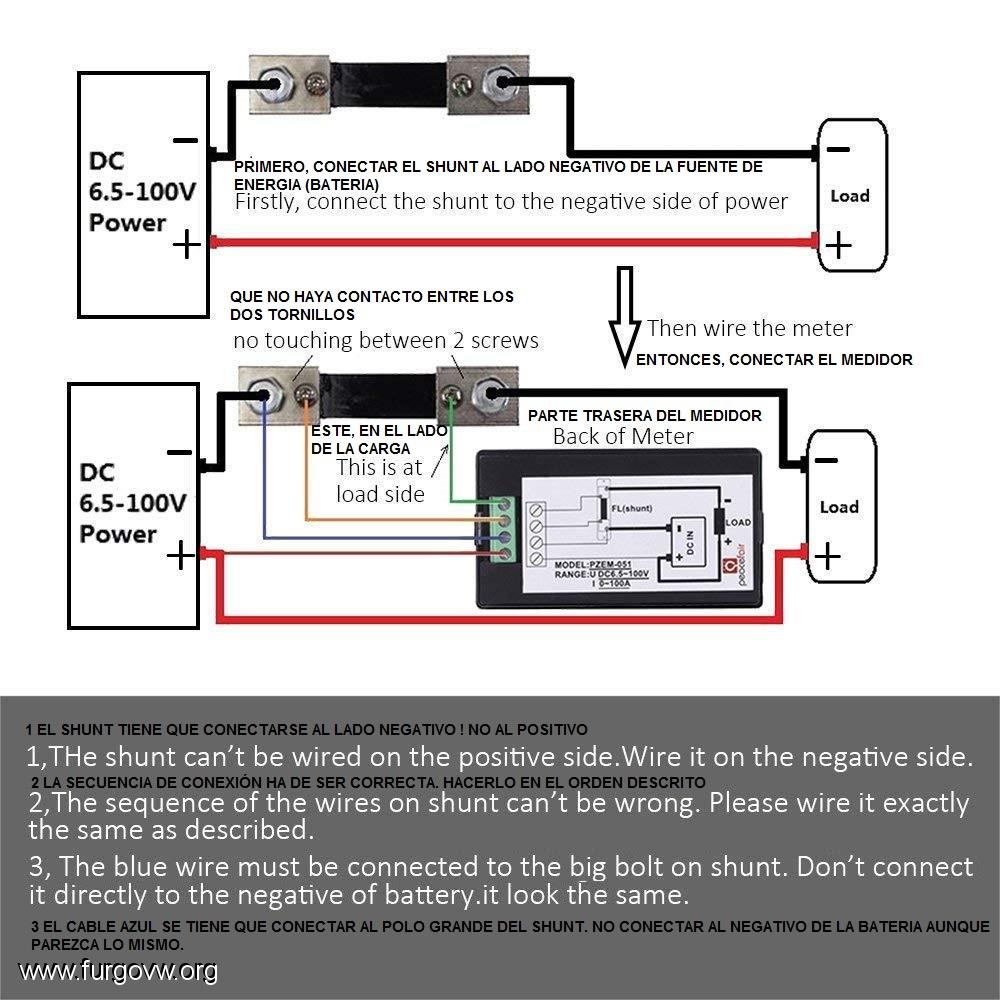

Para los justitos in english...

[yeyorm]

Hola, yo tengo este aparato y funciona muy bien
en primer lugar, debes poner el shunt directamente en el negativo de la batería auxiliar. Toda la carga debe salir por el shunt, que es una pequeña resistencia.
O sea, un lado del shunt al polo negativo de la batería y el otro lado a la masa.
Luego, de cada lado del shunt, lo colocas en el sitio indicado en el aparato, y con eso te mide el consumo en amperios que está realizando actualmente.
Lo que pone 100A es que puede medir consumos instantáneos máximos de 100A

Por lo demás, actúa como un voltímetro y también como un sumatorio de la potencia consumida
Puedes configurar el que la lucecita que ilumina la pantalla se apague. y con eso no molesta nada.

la conexión es sencilla
de arriba a abajo
primer cable: masa
segundo y tercer cable: negativo batería. Debes conectarlo lo más cerca posible de la batería, usando un cable lo más gordo posible
cuarto cable: positivo batería
y ya.

[nachoquilez]

Hola a todos!

Interesante precio / aparato. Tengo dos preguntas, a ver si alguien me las sabe responder:

1- Pone de 0 a 100 A. Esto se refiere al amperage de descarga instantáneo o al amperage máximo de la batería? En resumen, es válido para una bateria de 200A?
2- Me dan bastante por saco los consumos innecesarios, especialmente las pantallas y leds que iluminan hasta el espacio. Se puede intercalar un interruptor en el cable de control positivo para apagar la pantalla a voluntad?

Saludos y gracias!

Yo lo tengo puesto con un interruptor y lo enciendo y apago cuando quiero.

[yeyorm]

Yo lo tengo puesto con un interruptor y lo enciendo y apago cuando quiero.

De ese modo no acumula el consumo total, pero tb es buena solución

[edutoma2]

Que foro más cojonudo!!!!
Gracias!!! No sabéis cuánto me ayudáis...
Con todas las explicaciones que me habéis dado, seguro que lo instalaré bien, aunque, ahora, mi hermano, que entiende más que yo de electricidad, se compromete a contármelo en marzo. No se si aguantaré. Ya os contaré.
Salud y kms!!!
