Brico cambio correa de distribución Transit

[hierra]

Buenas
Después de andar con el miedo de cargarme algo y habiéndome decidido por fin a cambiar la distribución, publico éste brico para facilitaros un poco la tarea, ya que por lo que te ahorras y lo sencillo que es, merece la pena.
Haber que tal mi primer brico:


Primero quitamos la conexión a la batería.
Antes de llegar a este punto, quitamos la rejilla que protege el radiador y desconectamos los intermitentes

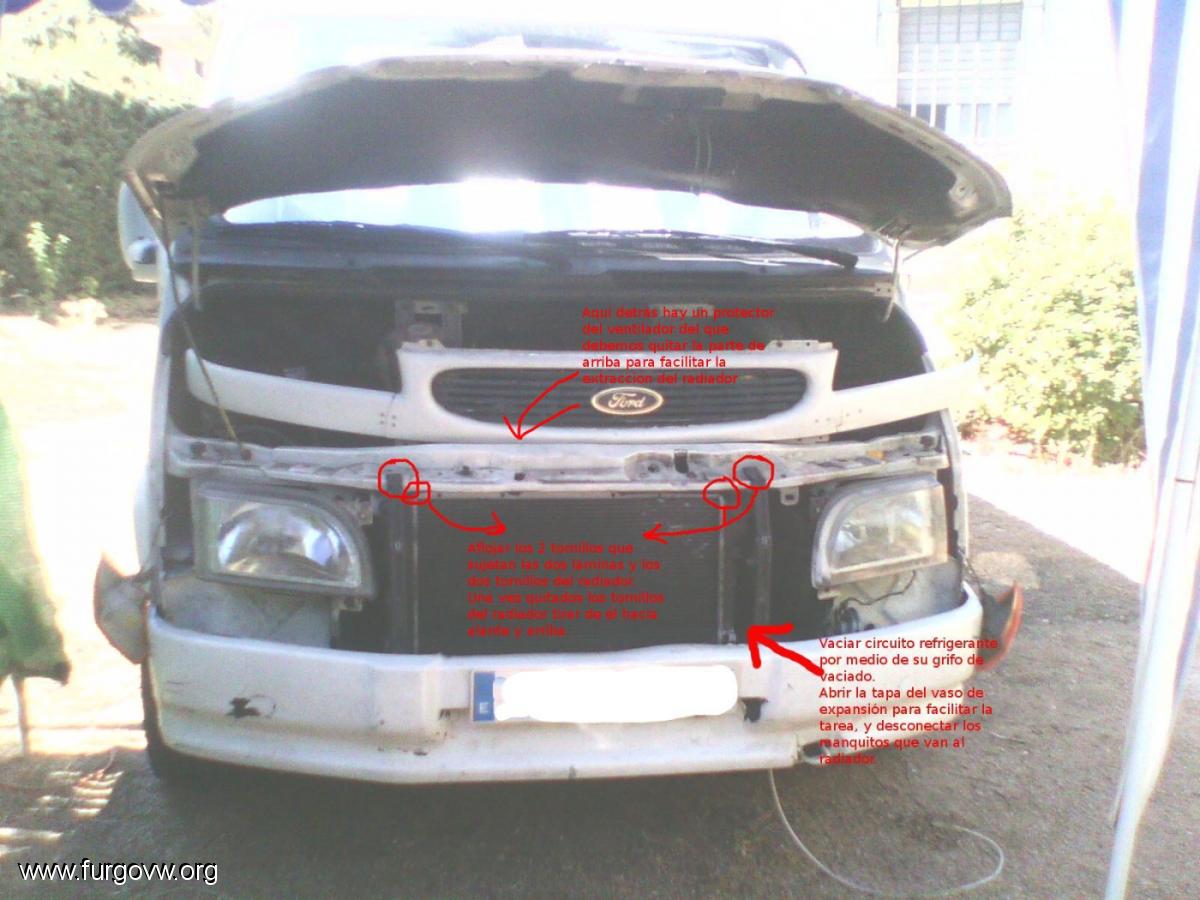

Aquí, se vacía el radiador de refrigerante para poder extraerlo tranquilamente.

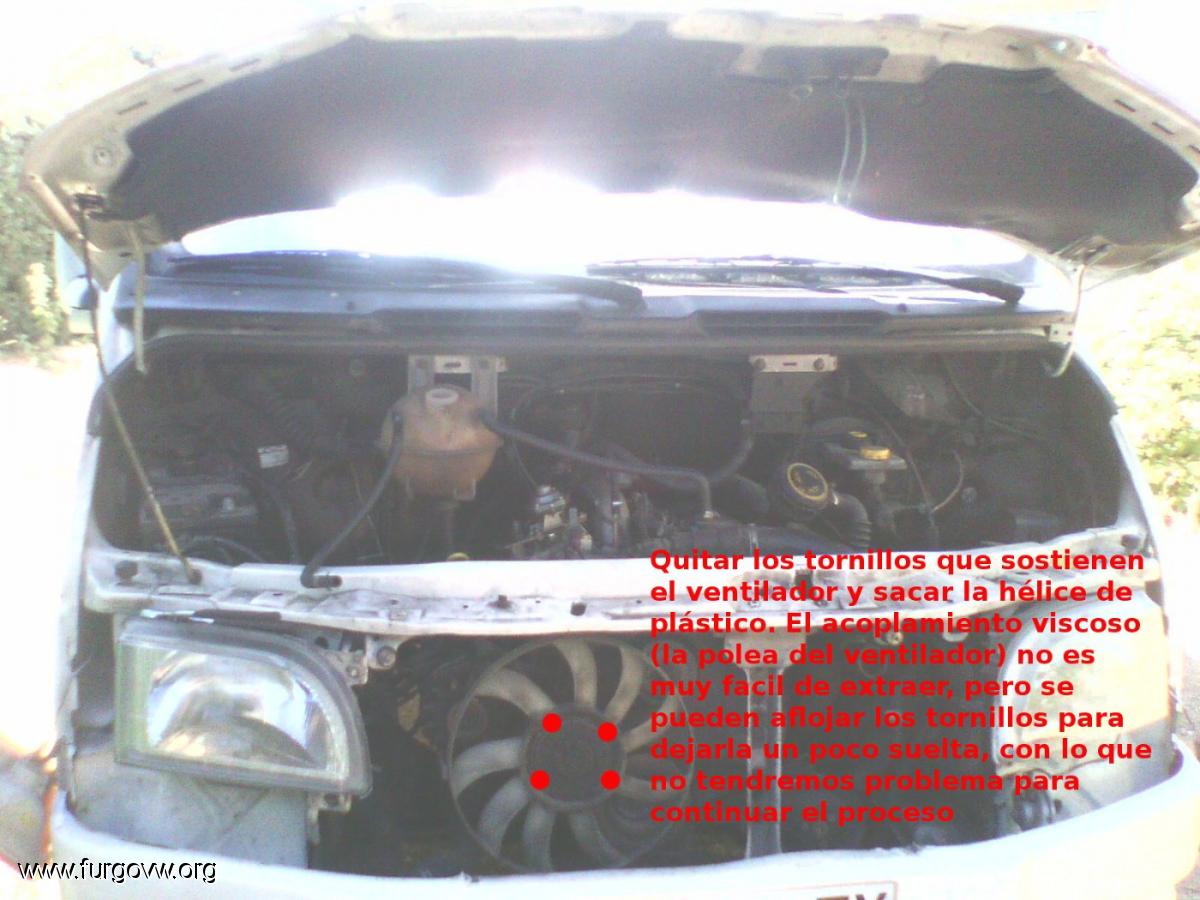

Extraemos los tornillos del ventilador, para quitar la parte de plástico.
Importante, acordaros de darle un fija tornillos cuando volváis a atornillar éstos para evitar que se aflojen con el giro

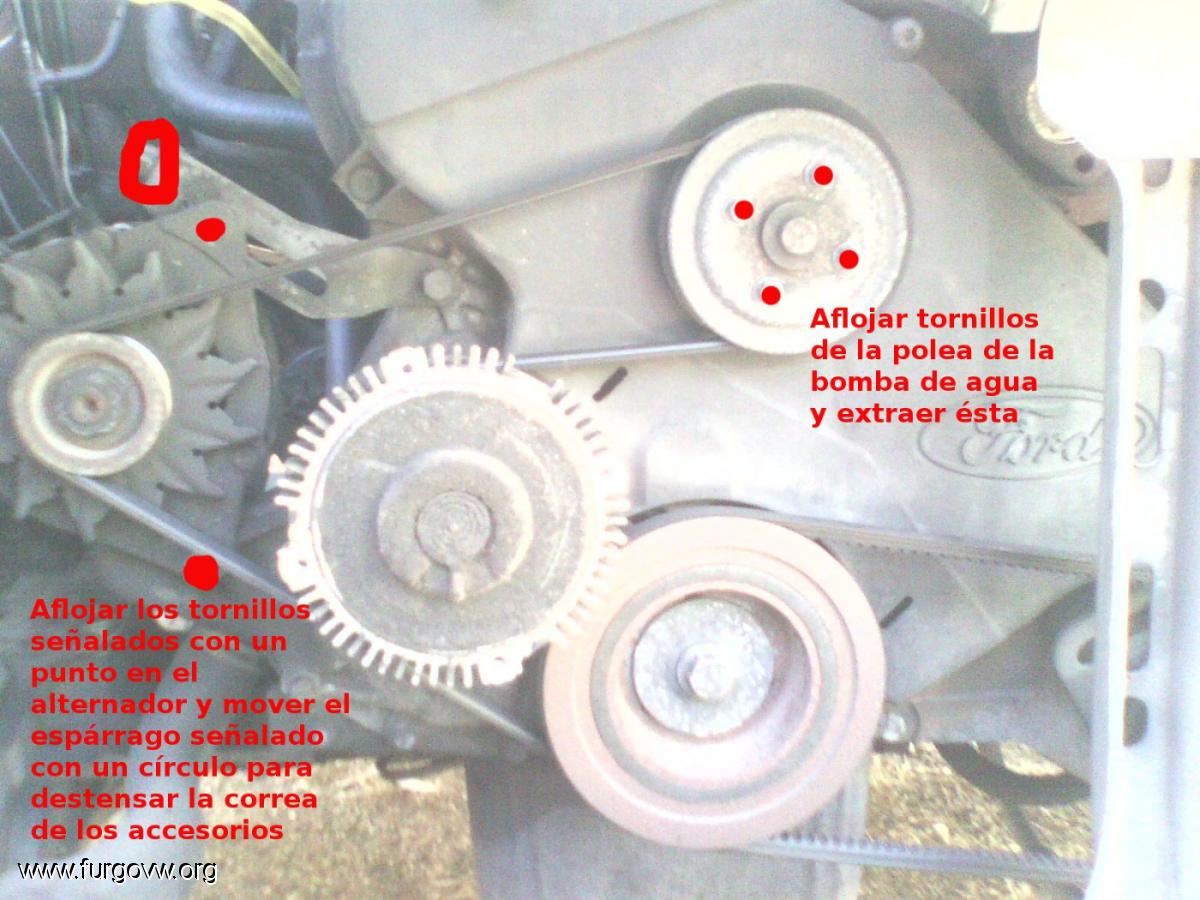

Para poder quitar la correa del alternador tenemos que aflojar los tornillos de éste, pero no quitarlos, y posteriormente quitar los tornillos de la bomba de agua para extraer la polea y la correa.
Aunque no tengo foto de la correa de la dirección asistida, se ve a la derecha una correa dentada, de la que hay que aflojar unos tornillos en la bomba de dirección que tienen un sistema parecido al del alternador, pero sin el espárrago tensor. Hay que tensarla luego haciendo palanca.

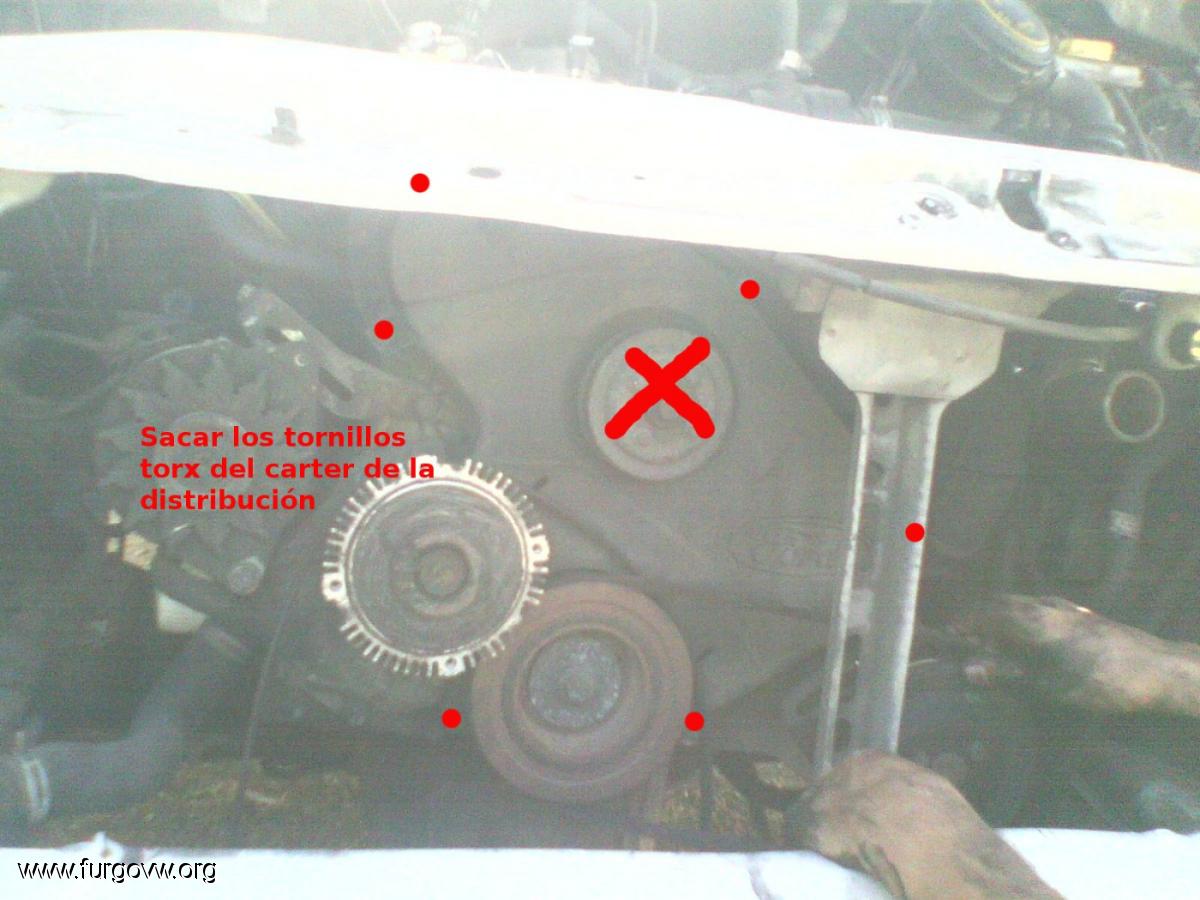

Extraemos el cárter de plástico, para acceder a la correa de distribución.

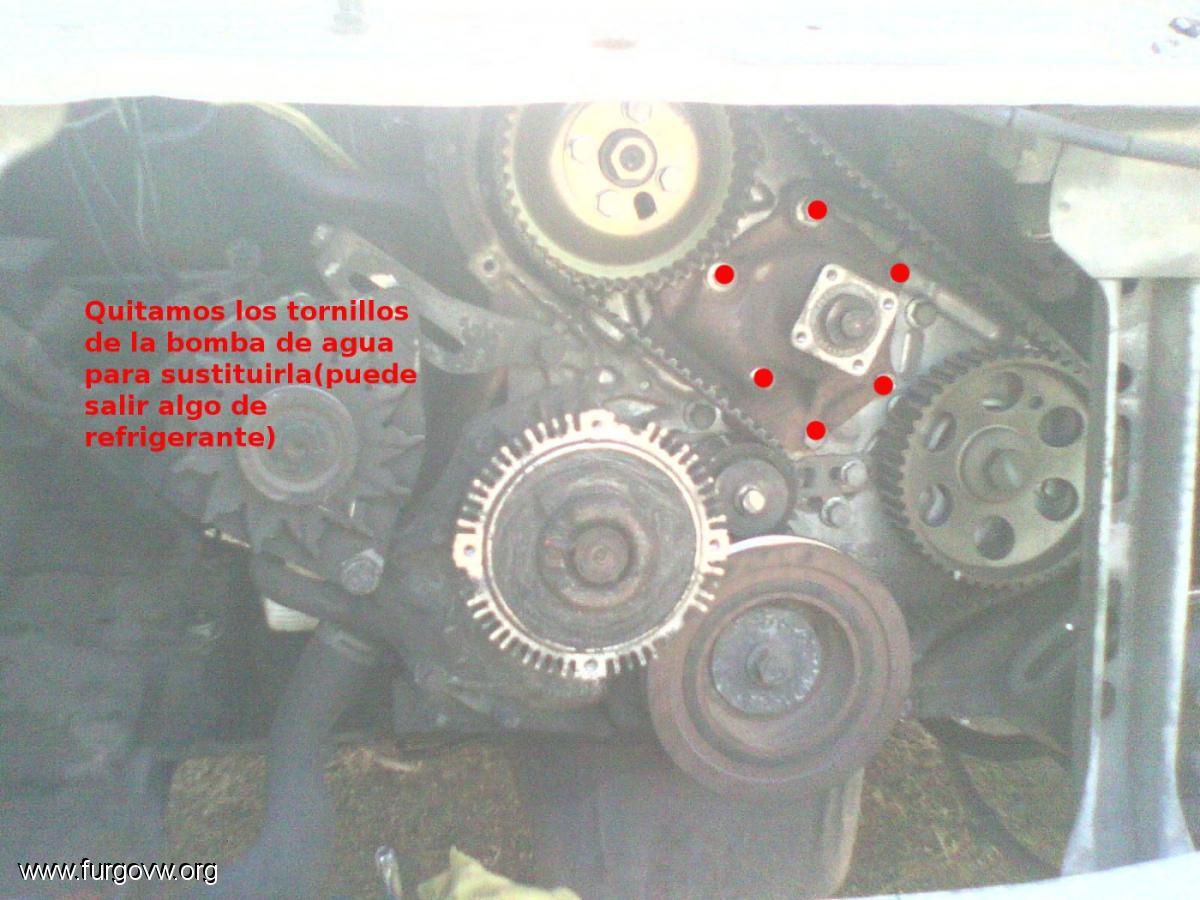

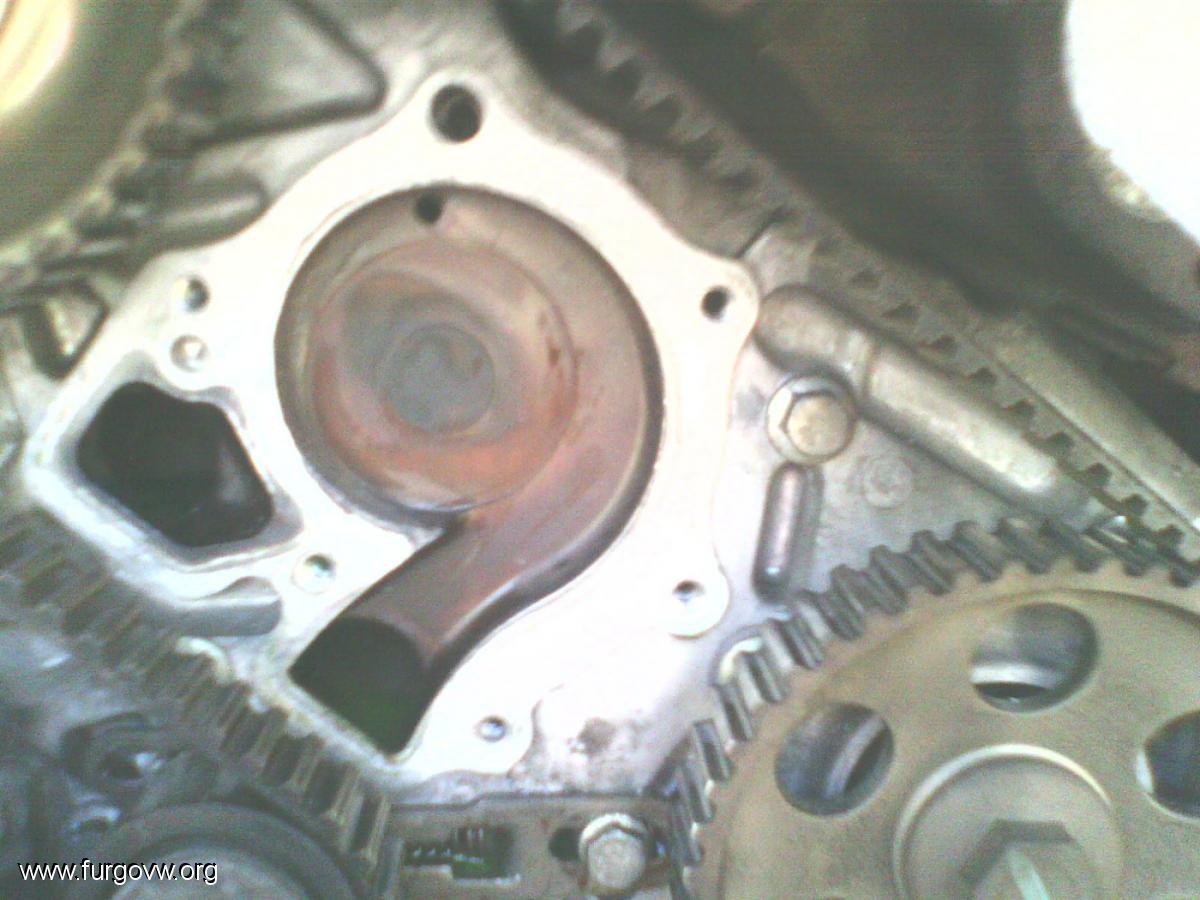

Ya que estamos, aprovechamos para cambiar la bomba de agua y así evitar disgustos después.

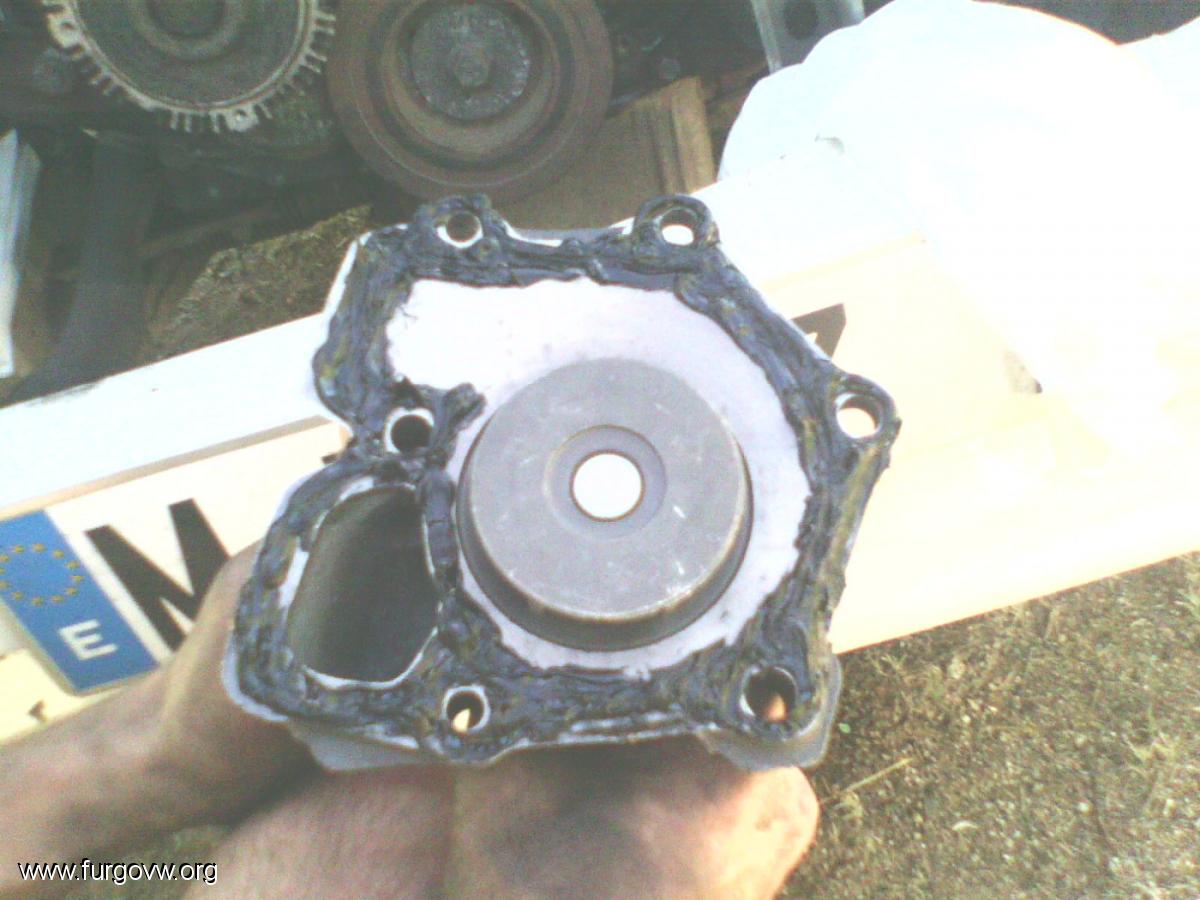

Ponemos una junta líquida y así nos aseguramos de la estanquidad

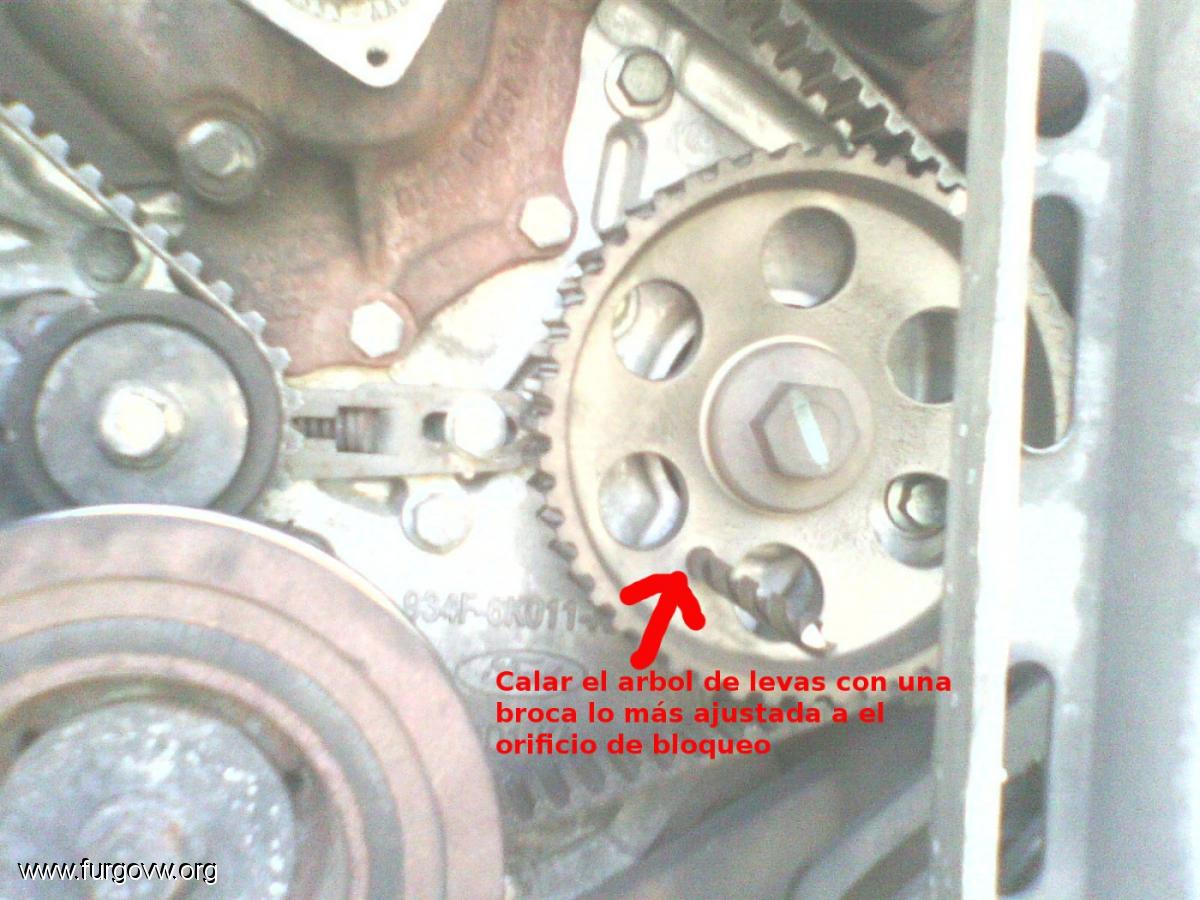

Calamos el árbol de levas

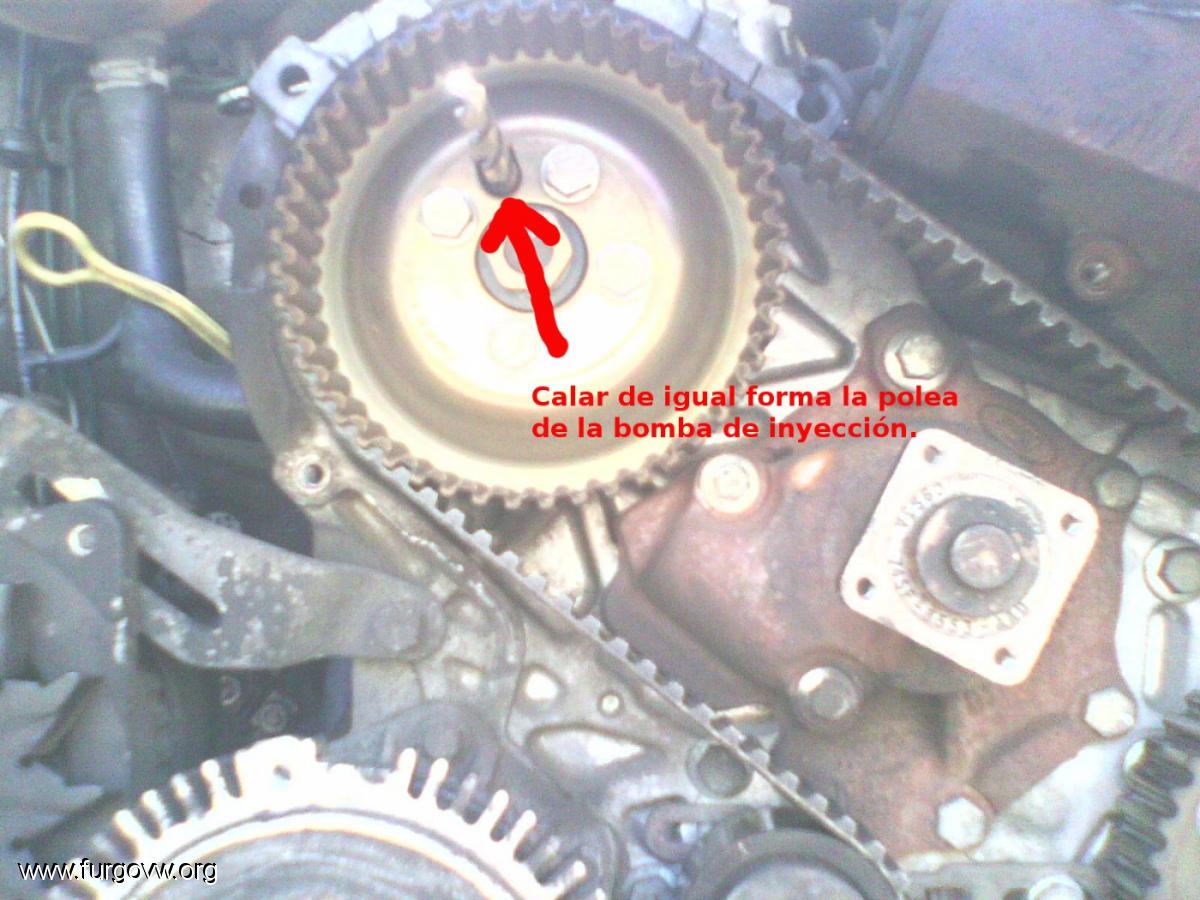

Y la bomba de inyección

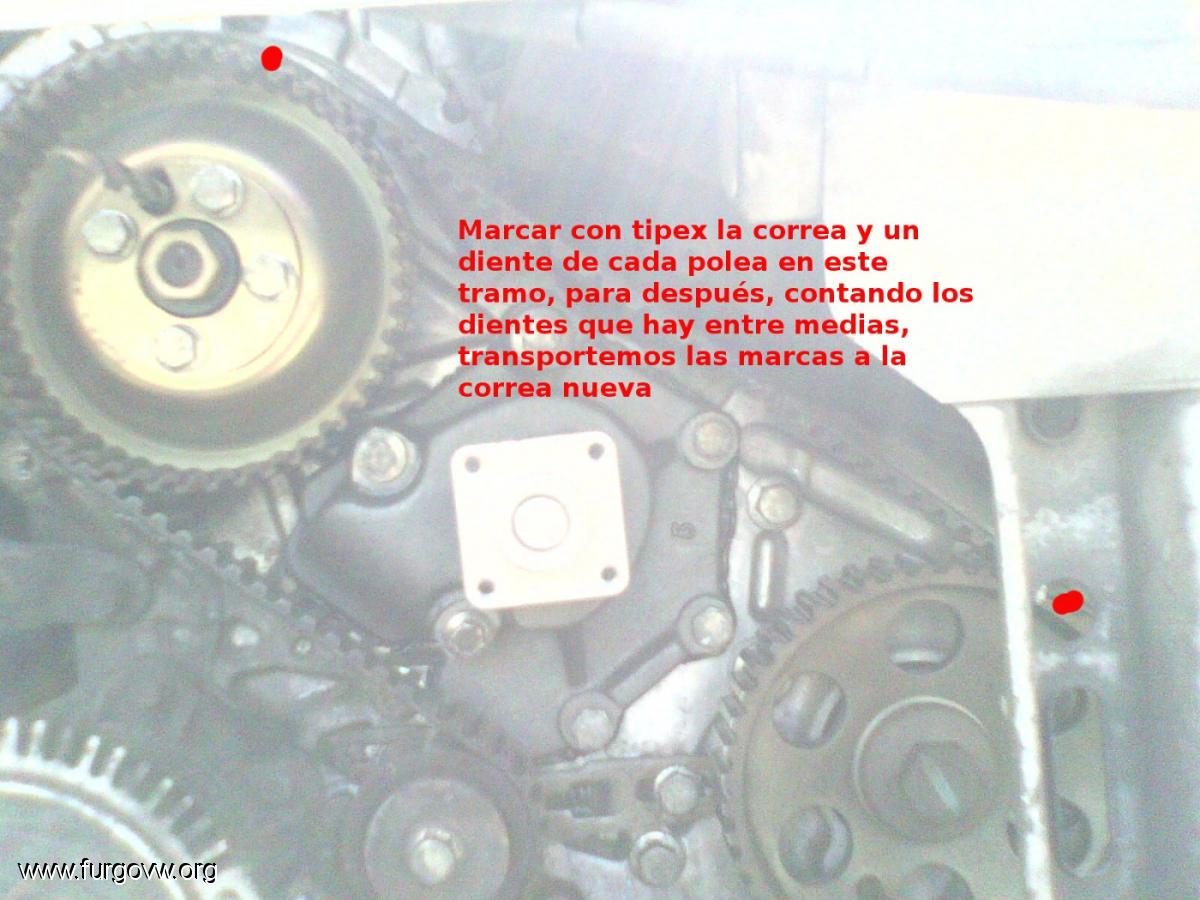

Marcamos la correa vieja y las poleas para pasar las marcas a la nueva
Para hacerlo bien, tenemos que calar también el cigüeñal, y aunque no tengo foto de donde se encuentra el registro de calado os lo explico, que se encuentra fácil. Tenemos que situarnos cerca del filtro de gasoil(a la izquierda) y mirar un conector morado que está conectado al sensor de posición del cigüeñal. Tiene un tornillo torx, y luego se saca esa especie de imán. El cigüeñal tiene varios agujeros para saber las distintas posiciones de los pistones, pero la que nos interesa, tiene que poderse atravesar completamente el volante motor, vamos. que al meter la broca, no tiene que hacer tope y debemos tener cuidado de que no se nos caiga la broca para el otro lado

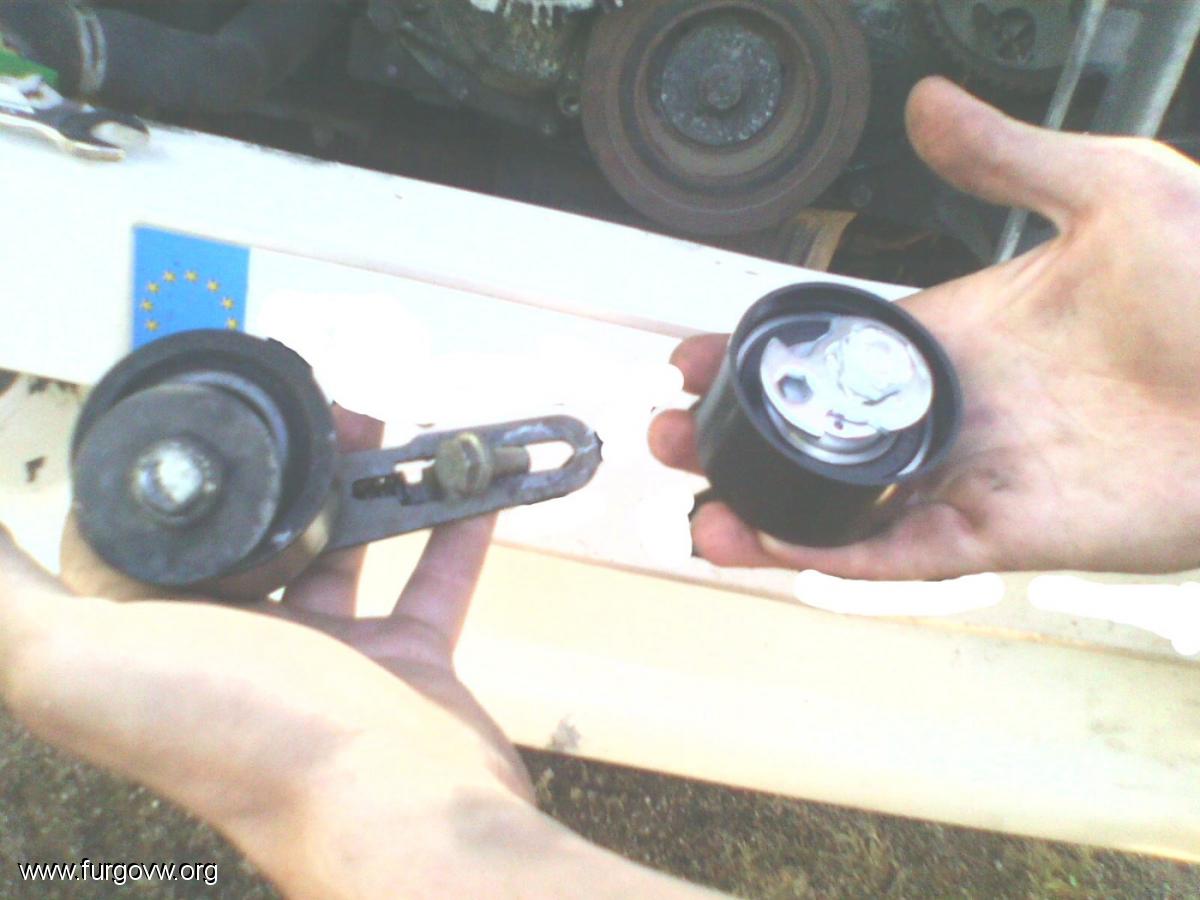

El tensor que viene nuevo con el kit de distribución es auto tensante, y tiene su truco.

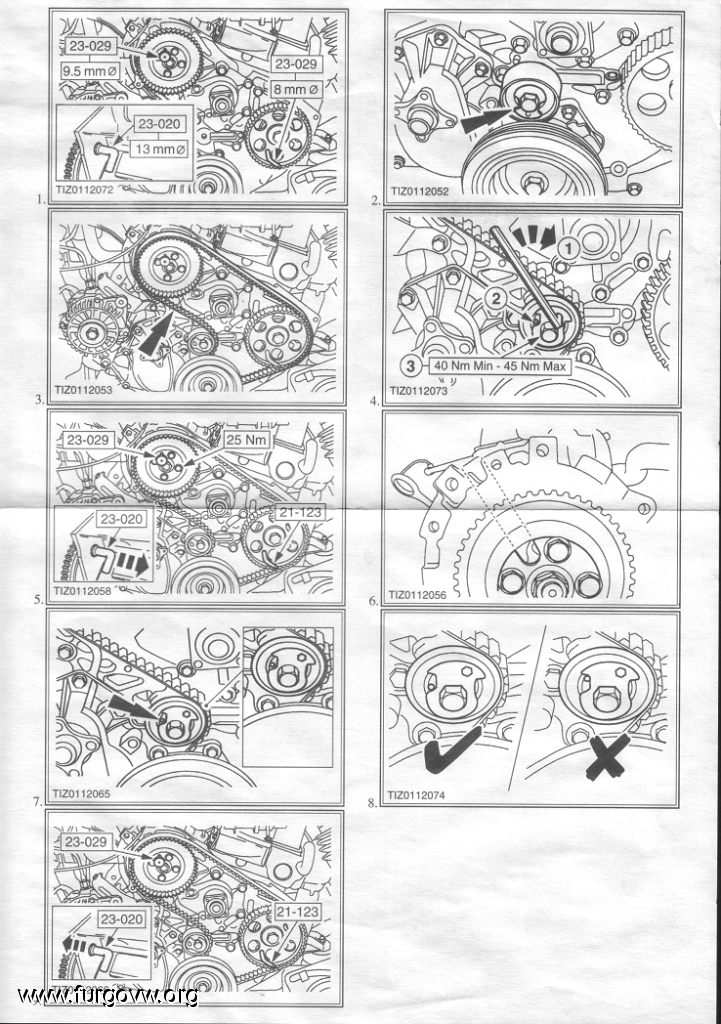

Aquí os dejo el dibujo donde se ve claramente cómo tiene que estar la pestaña del tensor, que si no no funcionará bien.

A la hora de colocar la correa nueva, debemos tener especialmente cuidado para que entre la bomba de inyección y la polea del árbol de levas quede tenso, y también entre la del cigüeñal y el árbol de levas. Ésto es muy importante, porque aquí podemos tener un diente de la correa de más y no cuadrar la distribución.
Luego ponemos el tensor en la posición del dibujo.
Antes de arrancar el motor, damos 2 vueltas completas con una llave al cigüeñal, y comprobamos después que podemos introducir sin esfuerzo todas las marcas de calado. Si al dar las vueltas(lo haremos despacio)notamos algún tope, hay que volver atrás, pues estamos tocando una válvula con un cilindro.
Lo que me pasó a mí al principio, fue que no tensé bien la correa entre la bomba, levas y cigüeñal, con lo que al arrancar no llegaba a arrancar y expulsaba por el tubo de escape humo blanco a consecuencia de no estar cerrada alguna válvula en el momento de explosión. Por eso es importante tirarse un rato aunque parece que cueste, tensar la correa en éste punto para evitar problemas.

Después de colocarlo todo de nuevo, y dejando el tiempo recomendado de secado de la junta de la bomba de agua, llenamos el circuito de refrigerante y lo purgamos con el tapón del vaso de expansión abierto y el motor en marcha.

Bueno, ya veis que es bastante fácil, lo que más tiempo lleva es desmontar el radiador y demás.

Si tenéis alguna duda con respecto a los aprietes de los tornillos, os lo miro en el manual

Suerte
