Adaptación de barras de techo longitudinales de otro vehículo en la furgo

[tongar]

  Hola de nuevo furgoneteros. The last brico que le he hecho a la furgo ha sido montarle unas barras longitudinales en el techo a modo de baca. Nuestro marraskulo es una Ducato L2H2 pero igual sirve para otros largos de furgo y otras furgos. La única baca en el mercado para la furgo es la que vende la casa y es muy grande y aparatosa.

Como sabeis al montar mi furgo una de las cuestiones que han ido conformando la manera de hacerlo era la discreción ya que como la utilizo como vehículo único no quería que cantara que está camperizada por lo que enchufes y conexiones de agua van en el interior, en lugar claraboya monté un techo solar de coche y.... de ninguna manera quería montar un toldo al uso, cómodo por demás pero a la vez grande, aparatoso y... "cantacamper".  Bueno, pues una cosa lleva a la otra e igual que ganamos en discreción perdemos algunas de las comodidades de forma que el techo solar no puede quedar abierto si llueve, colocar un toldo aunque sea de quita y pon genera dificultades etc. Visto lo visto el tema de montar unas barras longitudinales que vinieran a paliar en alguna forma esas "incomodidades" me rondaba en la cabeza desde hacía tiempo así que iba fijándome en las barras que montan los distintos coches y me decanté por las que lleva el Kia Carnival para usarlas como base del invento (porque son bastante largas, levantan poco y sobre todo tienen muy poca curvatura) así que empecé por pillar dos de estas en sendos desguaces, una la pillé por 30€ y la otra por 50€ pero es de flipar las diferencias de precio que se encuentran (y bueno, alucina  , que llamé a la casa y se puede pillar una nueva por.......  485€    ).

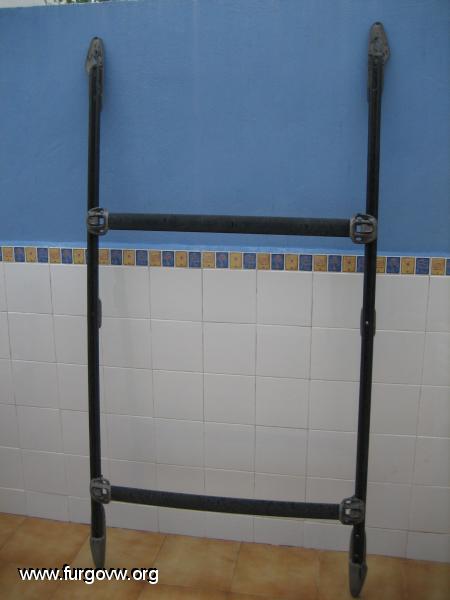

Pues nada, después del rollo vamos con las fotos, que es lo que mola. Primero pillé dos de estas:

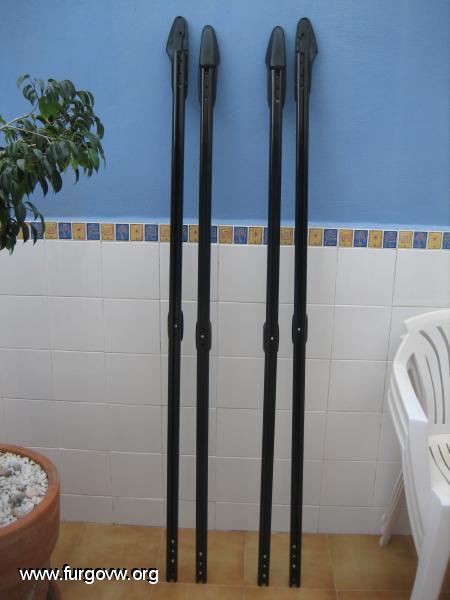

Limpieza a conciencia y sacamos los 4 longitudinales de los que haremos nuestros 2

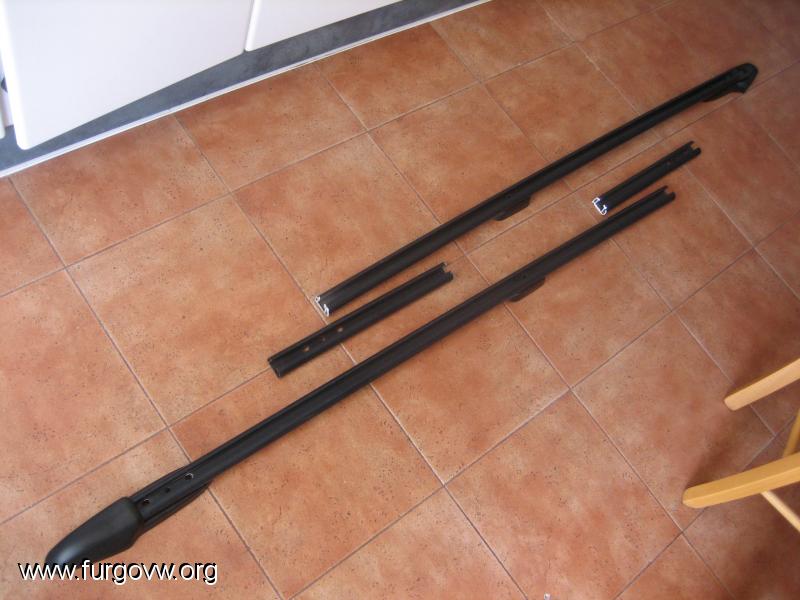

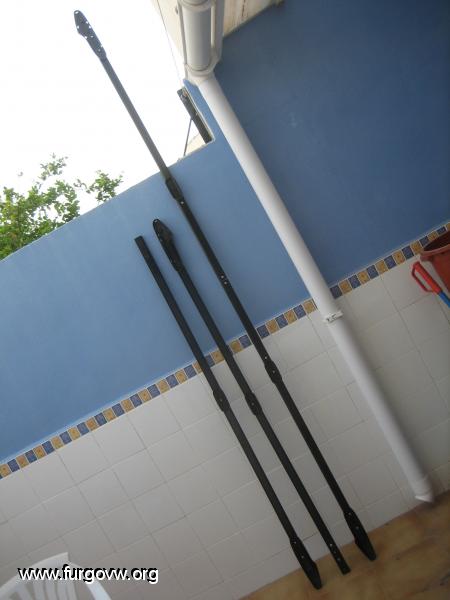

En esta foto puede verse como después de tomar las medidas oportunas, viendo donde queremos que vayan fijadas en  la furgo, cortamos el trozo sobrante a dos de las barras para luego unirlas y montar nuestra barra con la medida que queremos (a una de ellas le mantenemos el terminal plástico delantero y a la otra el terminal trasero)

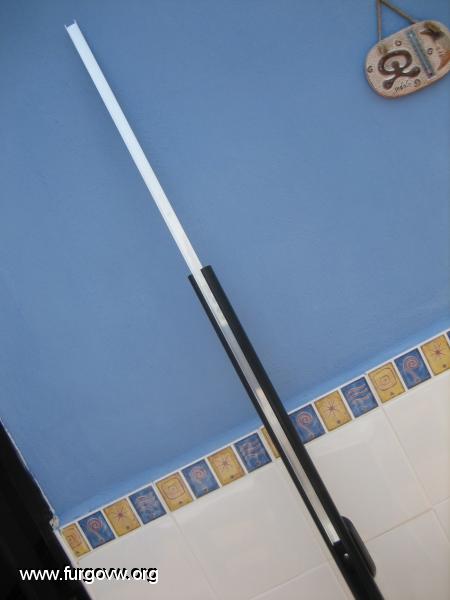

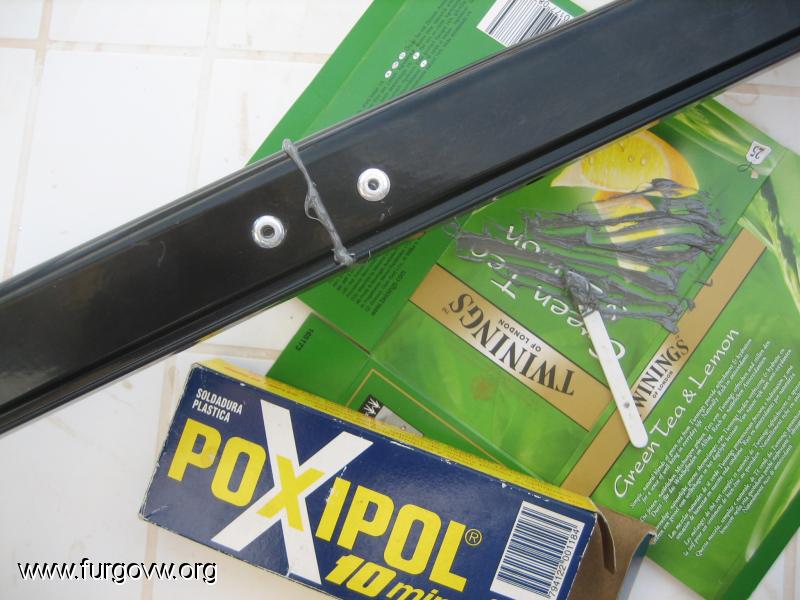

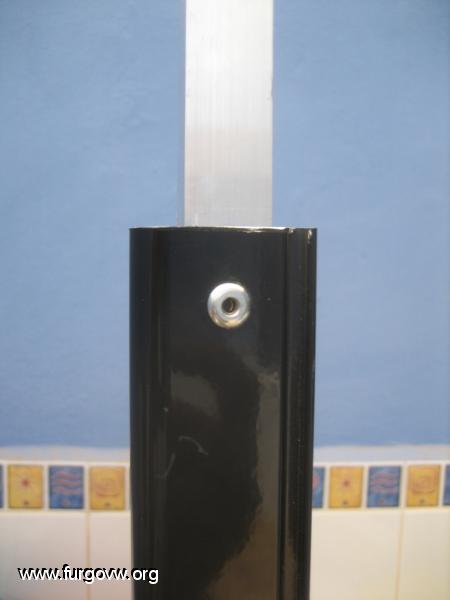

Para que la unión de ambas partes quede fuerte utilizamos una U de aluminio de 20x10 (que nos encaja en el canal de las barras como anillo al dedo) que remacharemos en ambas partes aplicando un poco de poxipol en la parte central de unión

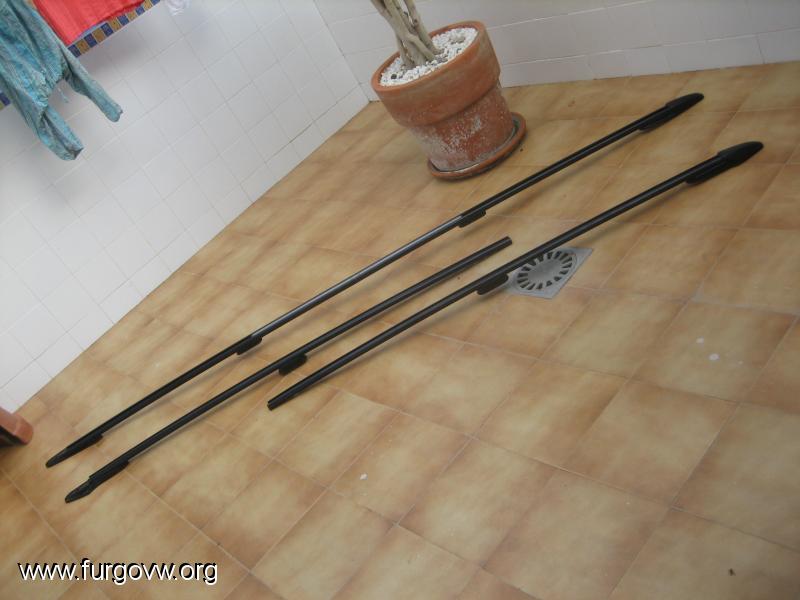

Y aquí podemos ver nuestra primera barra longitudinal y compararla con las de desguace del Kia (pelín mas larga jeje)






Con las otras dos barras hacemos el mismo proceso y..... a montar!. Hay que ver que en los extremos van a ir sujetas en la misma zona que la furgo trae reforzada para montar la baca que tiene la Fiat y que esa zona viene rehundida como 1cm y nosotros necesitamos que quede a nivel así que hacemos unas cuñas en contrachapado que nos enrasarán el techo en la zona de apoyo

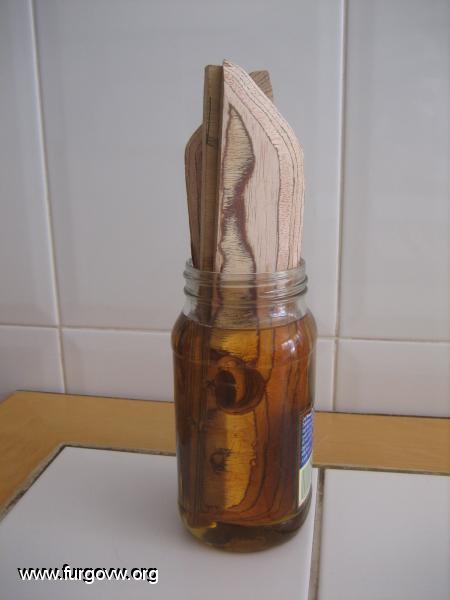

El material es contrachapado marino pero no obstante lo impermeabilizamos a tope. Primero damos protector de la madera por inmersión para que se sature y escape todo el aire (ya no admitiría agua) y luego pintamos las piezas con una pintura bien elástica, con buena adherencia y que forme buena capa (yo las he pintado con hammerite negra para metales, la misma que uso para proteger los puntos taladrados en la chapa para los remaches)

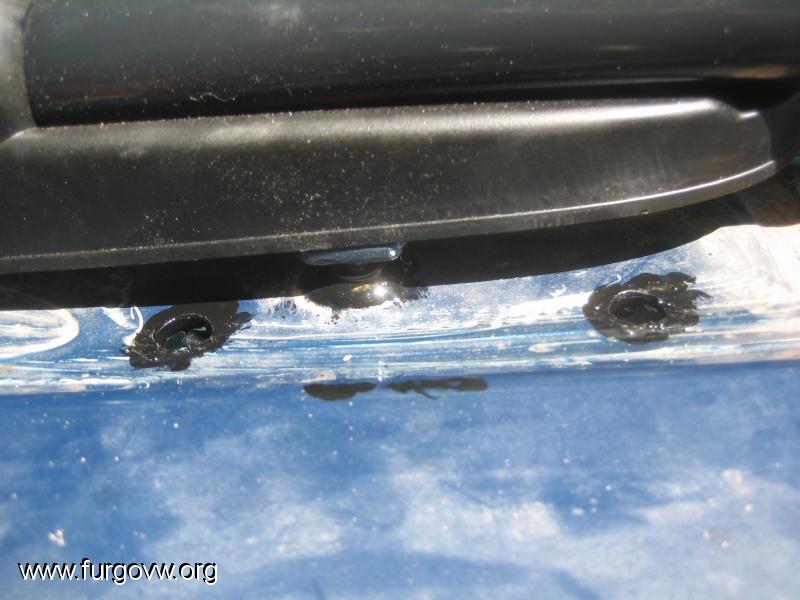

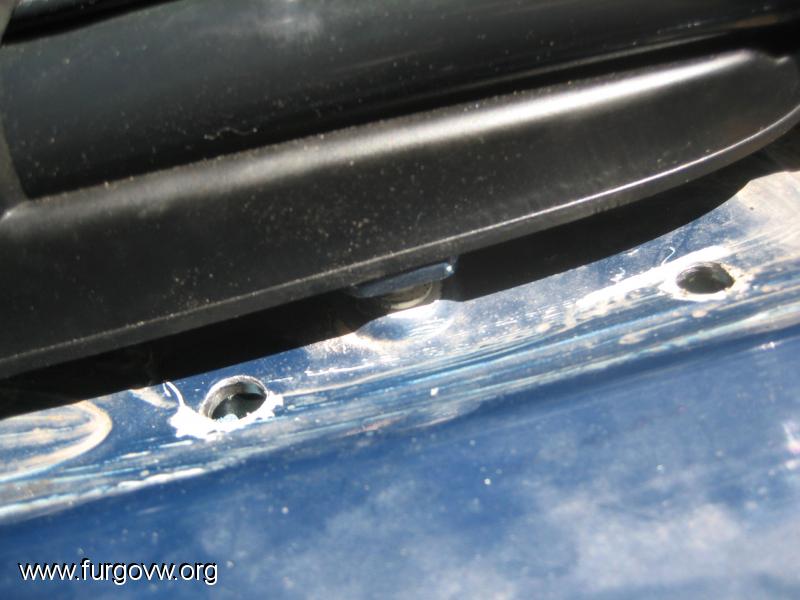

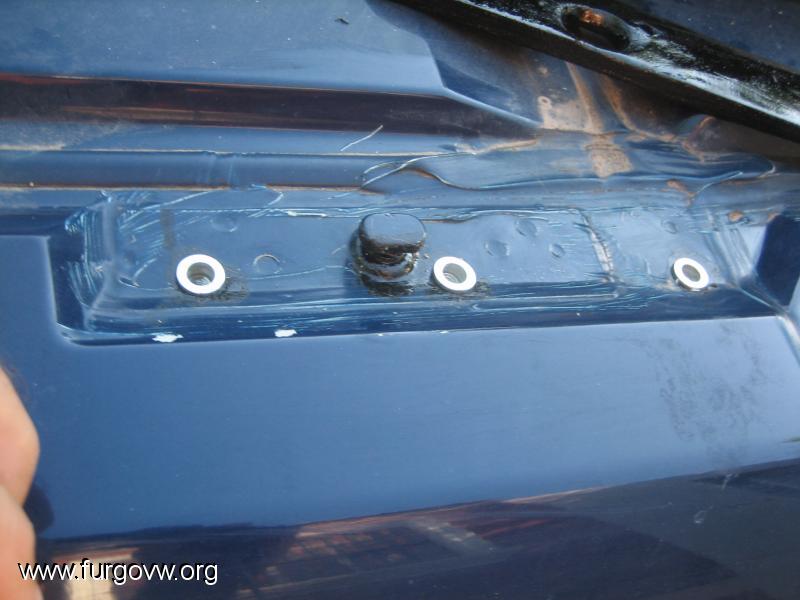

Con las piezas de contrachapado en el sitio y precolocando encima las barras marcamos los puntos de anclaje con broca del 6 (taladrando el contrachapado y la chapa), luego retiramos todo y agrandamos los agujeros de la chapa (broca del 9) para meter los remaches roscados

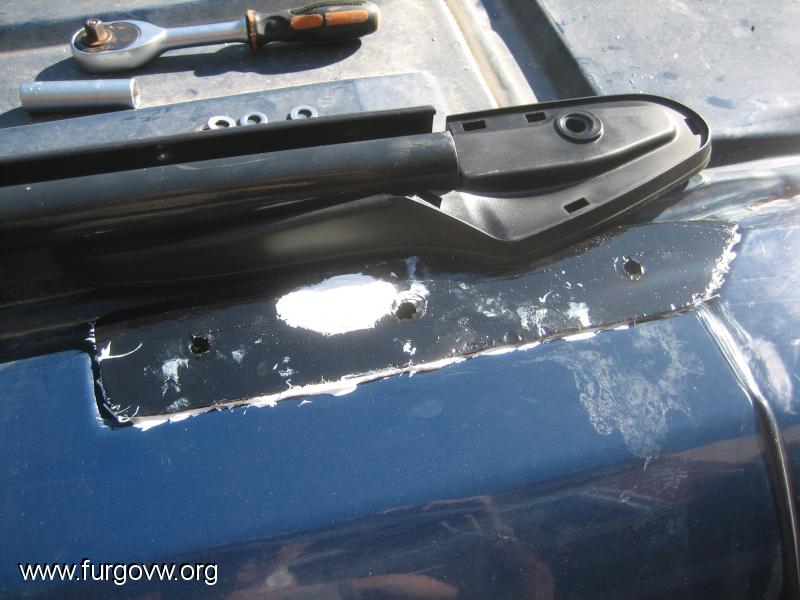

Colocamos las piezas de madera en su sitio habiendo aplicado previamente y de forma muy generosa sika 291 para que luego al montar la barra y apretar los tornillos salga por los bordes, donde eliminaremos el sobrante y/o lo peinaremos un poco

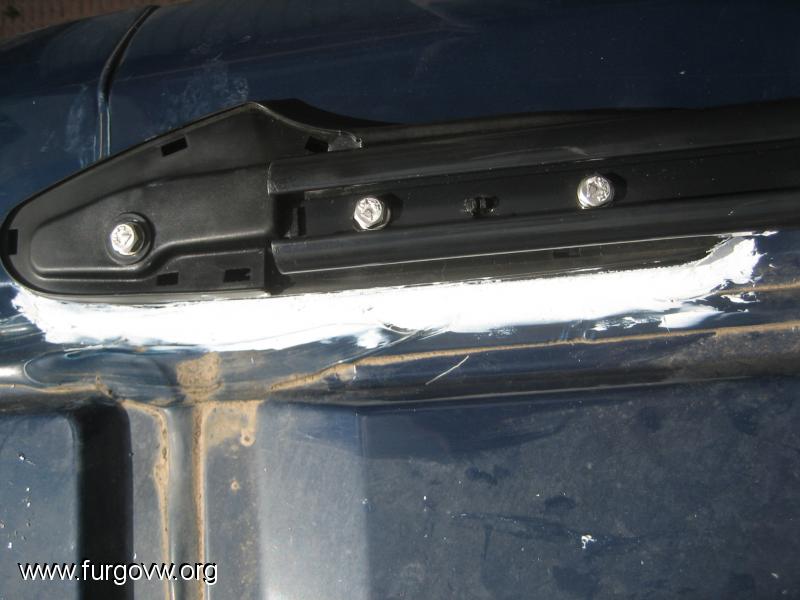

Y ya está montada. Os pongo una foto desde el lateral, a ver si tiro una desde arriba en la que se vean las dos




En ellas pensamos poder trincar con facilidad cualquier toldo de quita y pon con pequeños sandows y quiero hacer un minitoldo impermeable para poner cuando estamos parados entre ambas barras y cubriendo el techo solar para así poder mantenerlo abierto cuado llueva. Espero que os gusten. Un saludo y... muuuuchos Km de felicidad

PD acabo de saber que mi placa solar ya viene de camino. Es otra cosa a la que creo que van a contribuir las barras, camuflar un poco mas la placa, que ya de por si levanta poco.

[tanarreta]

quedan guapisimas , la verdad, que parece que te has dejado las pelas...yo quiero hacer algo asi en la t4, que las barras estas le dan otro rollo, no pareciendo las tipicas vacas industriales.

[Marchoso]

yo puse en la mia unas barras de la casa CRUZ, y tambien venden travesaños, pero tengo una pregunta, donde se sujeta la barra, o sea, las tres piezas que lleva en que cada lado la furgo no son muy altas y solo puedo poner la barra para que se sujete, pero si fuese mas alta y huebiera el doble de espacio tambien podria poner el toldo. Me parecio que se desenroscan, te has fijado, pues si fuera asi, podria poner una pieza mas larga y me quedaría mejor el toldo, que no sobre la baca.
No se si me has ententido.
De todos modos un saludo.
(yo podria desmontar la baca y mirarlo, pero es que estoy un poco vago) Gracias.

[Marchoso]

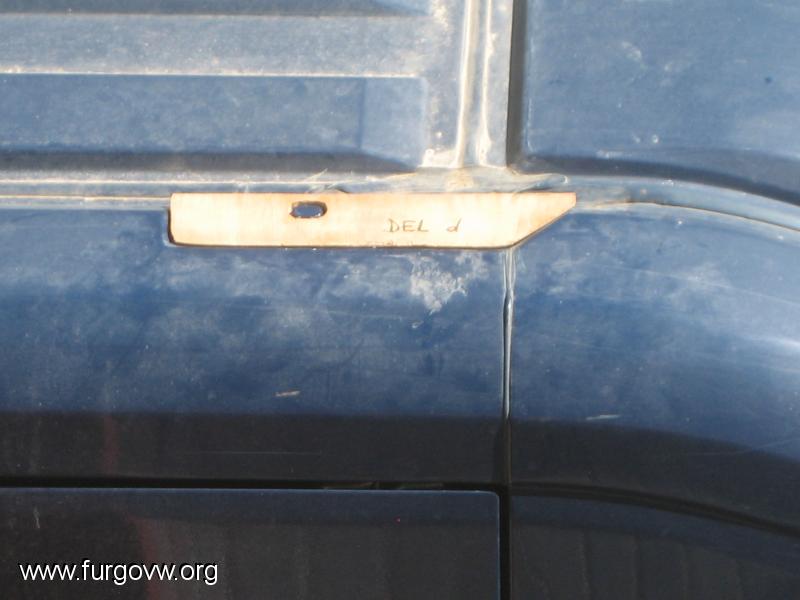

Con las otras dos barras hacemos el mismo proceso y..... a montar!. Hay que ver que en los extremos van a ir sujetas en la misma zona que la furgo trae reforzada para montar la baca que tiene la Fiat y que esa zona viene rehundida como 1cm y nosotros necesitamos que quede a nivel así que hacemos unas cuñas en contrachapado que nos enrasarán el techo en la zona de apoyo
