al final me tocara hacer un esquema con el tema de los reles

rele calentadores   un rele como el 103  es apto  pero cualquiera de los que tienen las patillas grandes pueden valer pues tienen diferentes numero pero trabajan igual "CASI" todos  y digo casi por que hay algunos que no.
mirar el dibujo del rele antes  y si teneis dudas preguntar por favor

esta es la conexion por terminales del rele

30 positivo bateria
87 salida calentadores
86  15 positivo bateria  es decir positivo tras contacto, si no lo tienes facil lo puedes coger del 30  pero mucho mejor de esta manera asi no se queda con corriente en el rele
85 señal unidad de control   viene del pin 50 de la uce

[Raffaelum]

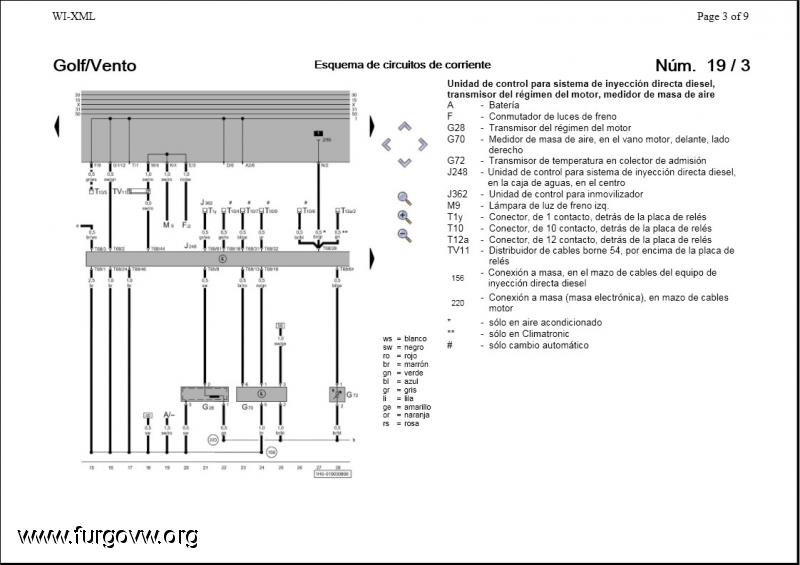

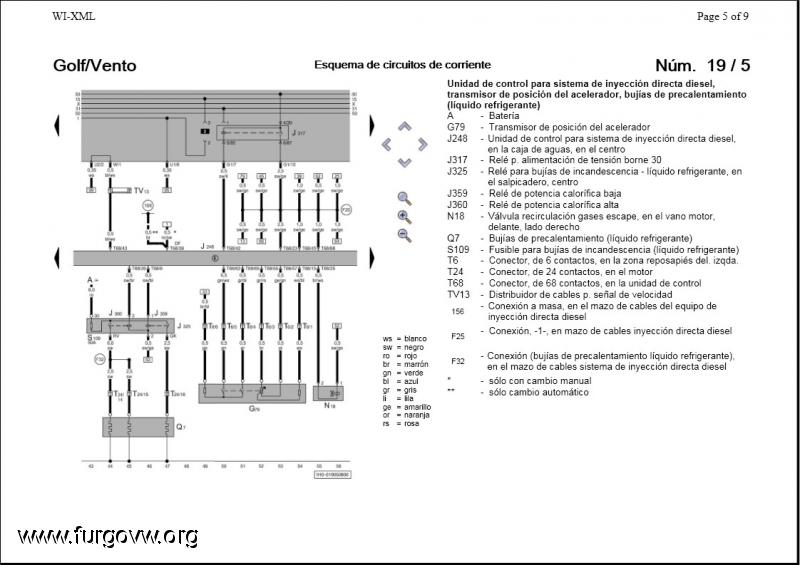

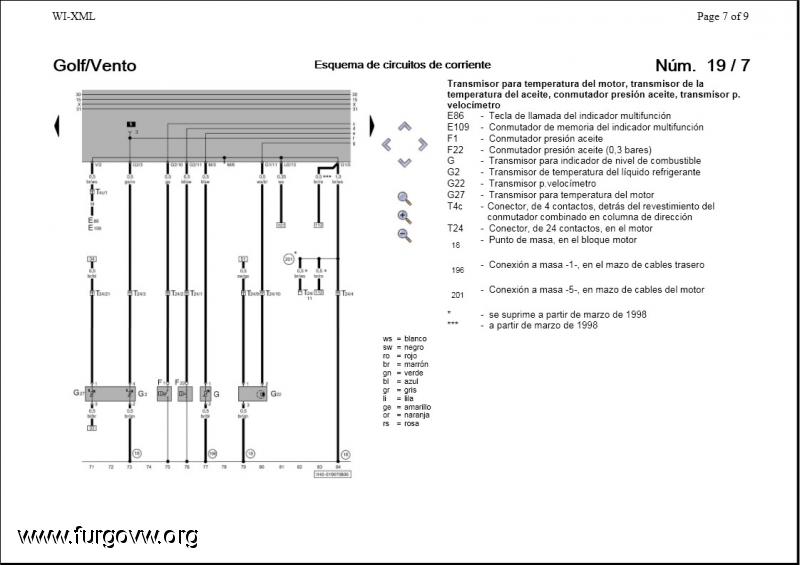

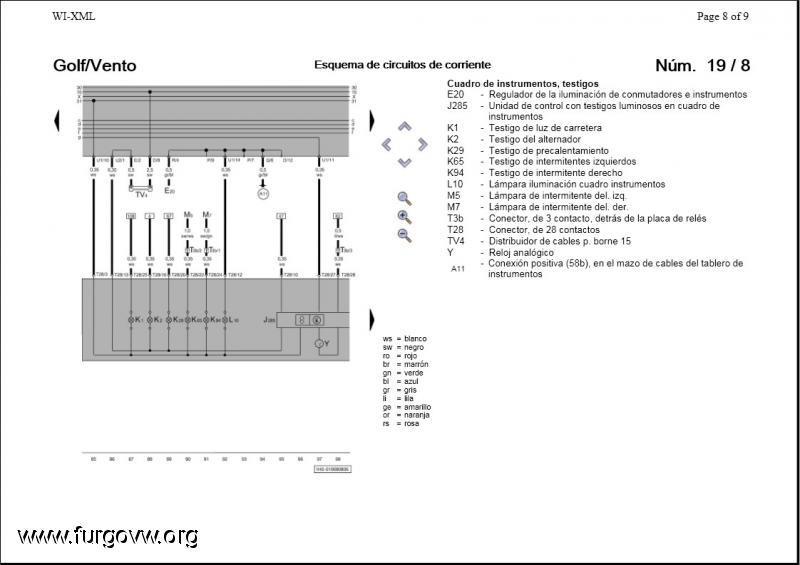

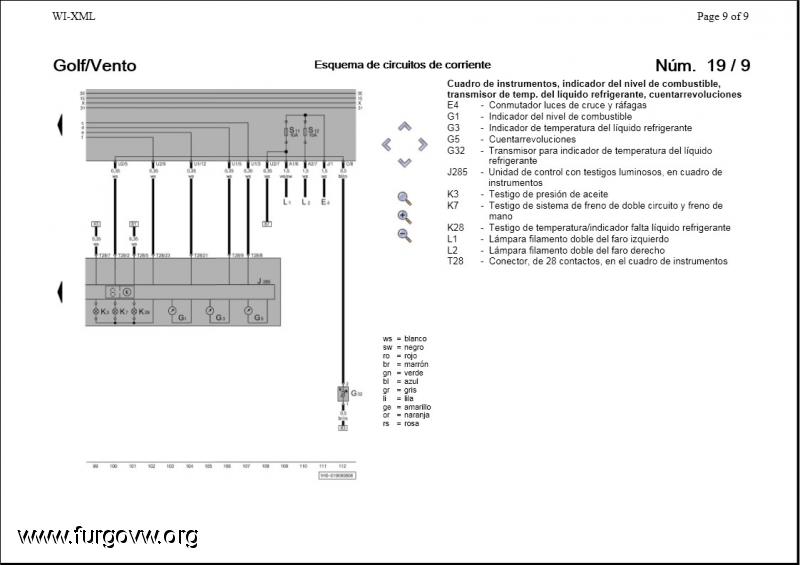

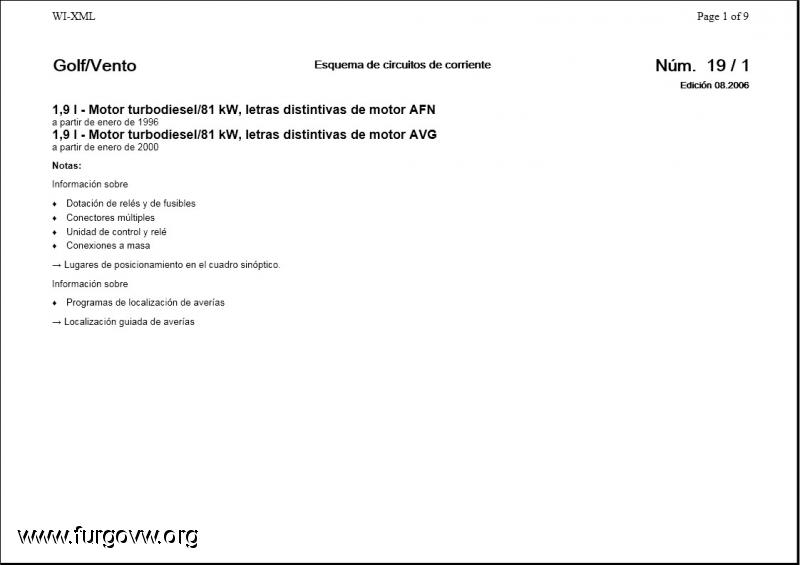

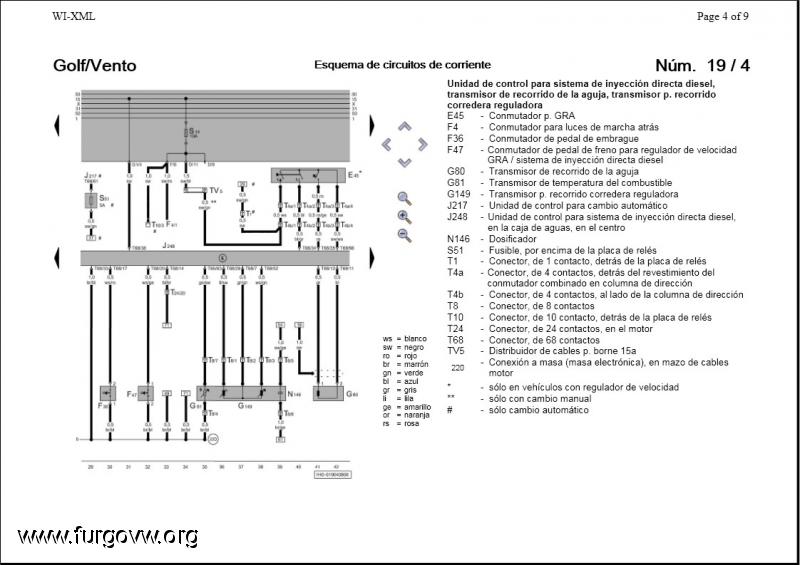

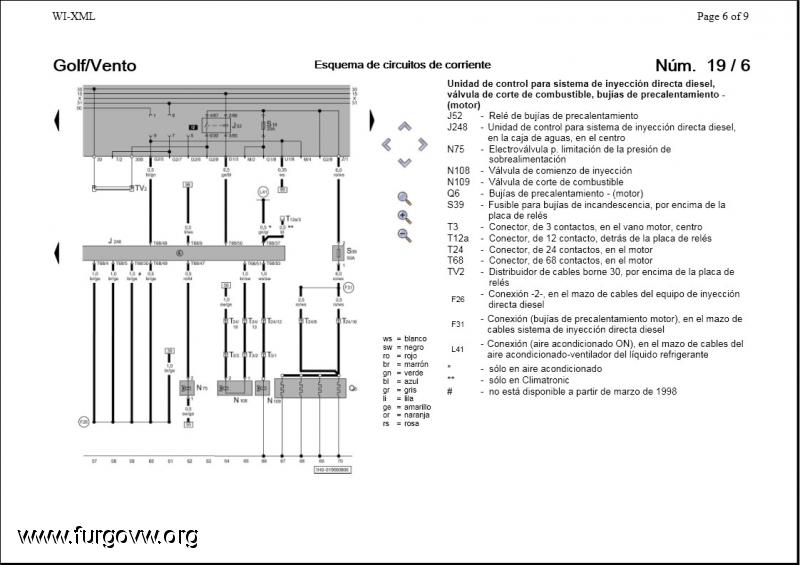

No se si sera de mucha ayuda estos esquemas hay estan por si valen de algo.
Luis no cambies nada del motor mientras funcione ni tocarlo. Un saludo para la famila.
Nito ya me quedo claro que motor buscar.
Muchas gracias a los 2

[Raffaelum]

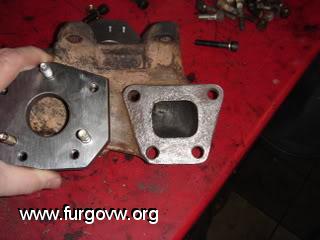

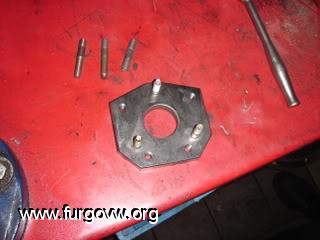

Para poder utilizar el soporte del motor. Quitar colector de escape motor AFN y poner colector del JX con esta chapa, es algo que he visto en una pagina ¿que os parece la idea?(no es mia ojo).

[luis charco]

Yo tengo un esquema mucho mas sencillo esta toda la centralita en una hoja mañana te lo envio desde el otro ordenador es que estoy en el portatil y lo tengo en el grande.
Saludos tambien para tu chica Raff y tengo ganas de que nos veamos a ver que me cuentas del motor, va a ser de ultima generación, por loque veo.

[manuel gil lozano]

Yo tengo un esquema mucho mas sencillo esta toda la centralita en una hoja mañana te lo envio desde el otro ordenador es que estoy en el portatil y lo tengo en el grande.
Saludos tambien para tu chica Raff y tengo ganas de que nos veamos a ver que me cuentas del motor, va a ser de ultima generación, por loque veo.

Ves Luis, a esto me referia yo... Ya que tenemos este hilo tuyo empezado y bastante completo en cuanto a datos, lo suyo seria ir poniendo en este mismo hilo toda la informacion y experiencias personales disponibles,
para que todo aquel que quiera mojarse tenga disponible esa informacion
Otra buena idea seria hablar de desarrollos de cajas de cambio, porque creo que eso es otro punto importante a tener en cuenta, que con los motores que estamos montando vamos cortos de desarrollos. Yo por ejemplo tengo la caja 3h y estoy pensando que ese es el siguiente paso despues del TDI.

[luis charco]

A ver Manuel explicamé en un privado como pongo aqui imagenes, y como te rias te sacudo a distancia, que uno no puede entender de todo.

[manuel gil lozano]

A ver Manuel explicamé en un privado como pongo aqui imagenes, y como te rias te sacudo a distancia, que uno no puede entender de todo.

ya te envie un privi con una explicacion Luis    voy a poner en un ratito la leyenda de la centralita de un cordoba del 99 AFN y la situacion de componentes en el coche

[manuel gil lozano]

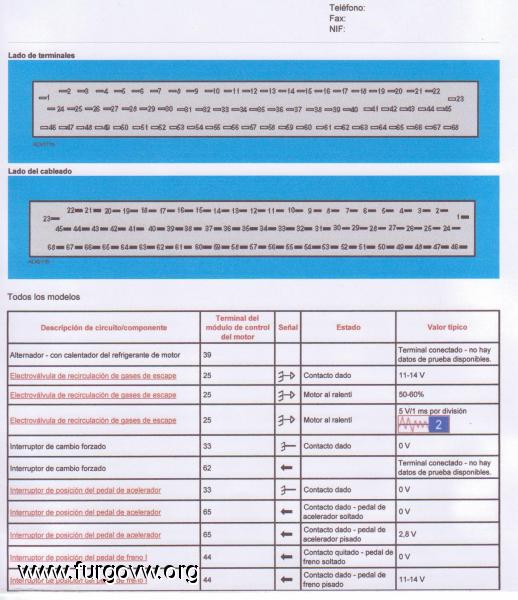

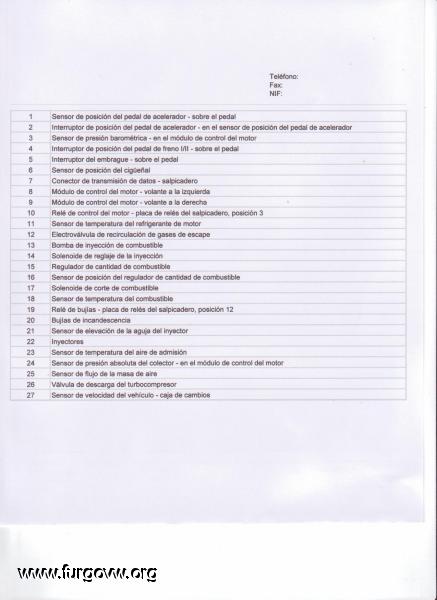

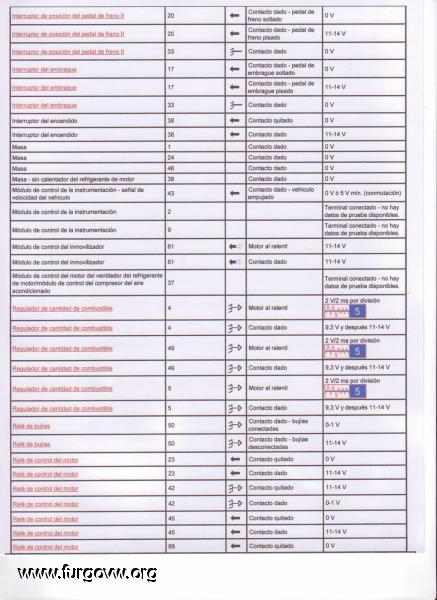

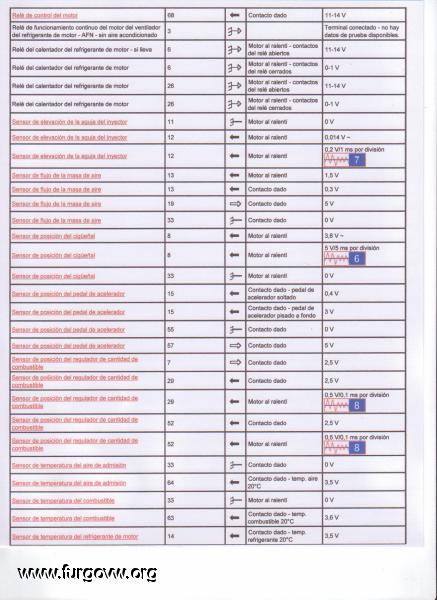

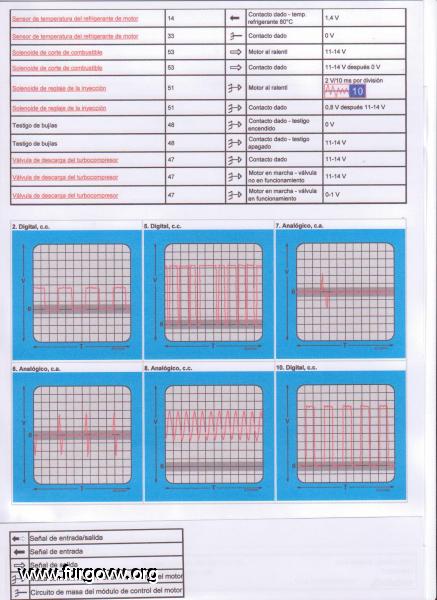

Bueno aqui va mi pequeña aportacion a este hilo... Esto es la leyenda de los pines de la centralita de un cordoba del 99 motor AFN 110 cv

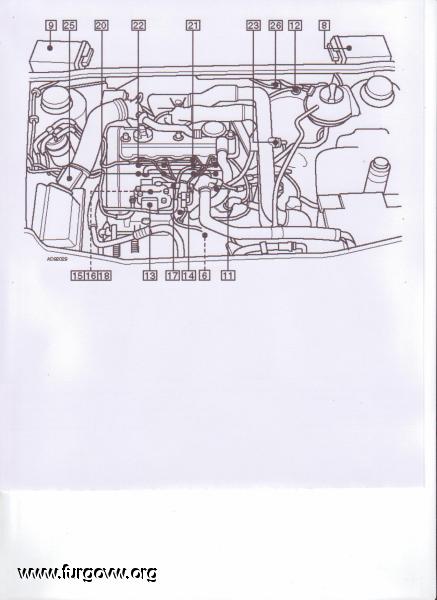

Y lo siguiente es la situacion de cada componente en el propio coche

[Raffaelum]

Creo que me estoy liando, no se podria hacer un esquema mas simple y que se estendiera , como por ejemplo de tal sitio salen 2 cables que van a tal, positvo a tal pim de la centralita una cosita facil, no se por aportar ideas

[nito]

como hay gente que lo tiene por que amablemente se lo he pasado pues aqui va mi granito de arena

CONECTOR POSICION CIGUEÑAL   (

   pin 1         PIN 33 masa electronica
   pin 2         PIN 8
   pin 3         PIN 1   masa carroceria

CONECTOR INYECTOR ELECTRONICO

         pin 1      PIN 12 ecu
         pin 2      PIN 11ecu

CONECTOR ALIMENTACION BOMBA

   pin 1   PIN 53 ecu
   pin 2   PIN 51 ecu
   pin 3    + tras contacto  pin 68 y demás

CONECTOR TEMPERATURA MOTOR

   1)      pin 33       masa electronica                                    2)    masa general
   3)      pin 14       unidad control                 4)   temperatura cuadro

CONECTOR TEMPERATURA AIRE

   1)     pin 64 unidad control
   2)    pin 33 masa electronica

PEDAL EMBRAGUE

   1.   PIN 17
   2.   pin 33  masa electronica

PEDAL FRENO

   1)   PIN 20
   2)   PIN 33  MASA ELECTRONICA

CONECTOR BOMBA 8 PINES

1)  PIN 29             2) PIN 7                3) PIN 52           4)  PIN 33     5) PIN68 + tras contacto          6)  PIN 49         7)  PIN 63            VACIO

EGR

   1)   alimentación tras contacto  pin 68 +
   2)   pin 25  ecu

WASTE GATE

   1)    alimentación tras contacto  pin 68 +
   2)   pin 47 ecu

CAUDALIMETRO

1)   pin 19      2)  pin 33 masa electrónica       3) alimentación tras contacto  pin 68 +    4) vacio    5) masa chasis   6)  pin 13 ecu

ALTIMETRO

   1)   pin 41
   2)   masa electronica  pin 33
   3)   pin 40

PEDAL ACELERADOR

1) pin 15    2) pin 57    3) pin 55    4) pin 65    5) pin 62    6)  pin 33 masa electronica

[Raffaelum]

Esta genial Nito , pero no veo donde poner los relé en esta foto se ven 2

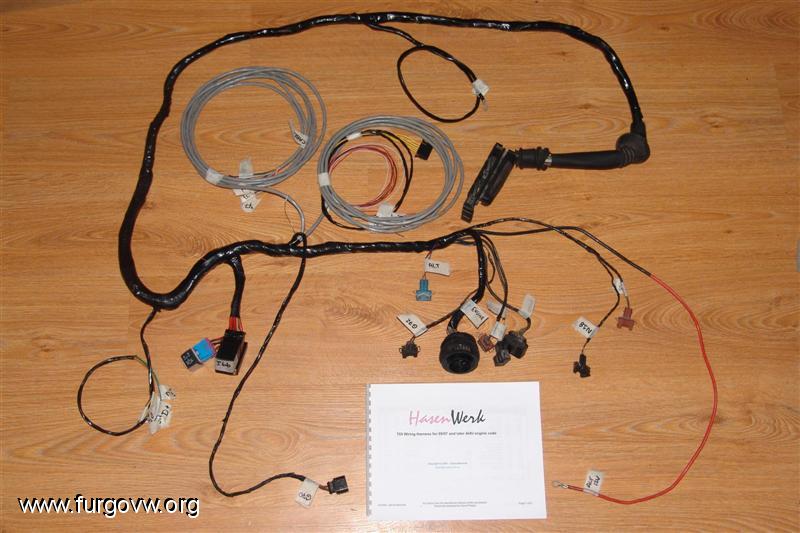

Esto es un cableado que venden hecho y se ven los relé, otra duda es el inmo y el cableado para meterle el ordenado con el vag.com

[luis charco]

Vale por aqui pongo un granito mas a la montaña, Nito eres una maquina Esquema con leyenda del 1z valvulas y tempomat

[Raffaelum]

Ya lo tengo montado poquito a poco estara en su sito:Gracias a todos

[luis charco]

Solo te queda tirarlo un poquito haca detras por encima del asiento y terminado, buena suerte y si te puedo echar una pata no dudes en llamarme

[manuel gil lozano]

Ves Luis ya se esta animando el hilo con mas aportaciones... Como vas con lo de subir fotos?? A ver si subes fotos de tu motor colocado en la furgo y el soporte motor que te has hecho con ese travesaño inferior
