Medidas interiores de las furgos [ESQUEMAS]

Iniciado por montañes, Enero 10, 2009, 16:44:56 pm

Tema anterior - Siguiente tema

0 Usuarios y 5 Visitantes están viendo este tema.

montañes

Enero 10, 2009, 16:44:56 pm Ultima modificación: Mayo 06, 2016, 19:20:50 pm por montañes
Nota, puntualmente algunas fotografías no se pueden ver, por estar alojadas en photobucket y haber sobrepasado el límite. Pero no hay problema porque en unos días se vuelven a ver.

Sacadas de páginas web como carblueprints.narod.ru , the-blueprints.com y de los propios catálogos de las marcas, de Internet, así como las enviadas por vosotros.



-


Furgonetas y monovolúmenes


Citroen

Citroen 2cv AU
1956



Citroen C15


http://C15-Express



Citroen Nemo (ver Peugeot Bipper)



Citroen C3 Picasso

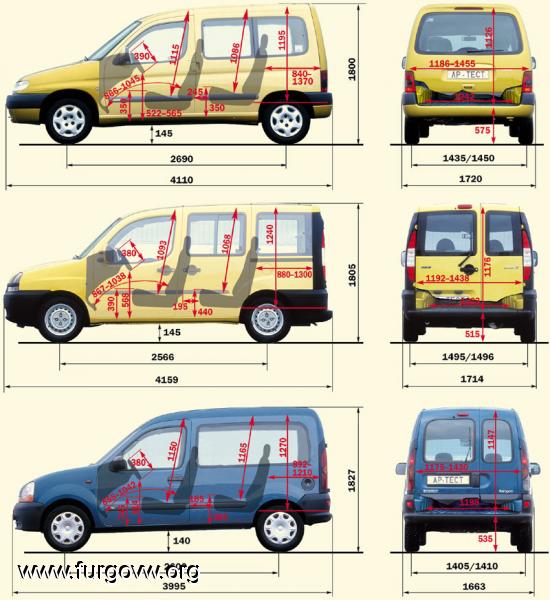

Citroen Berlingo First




Citroen Berlingo II

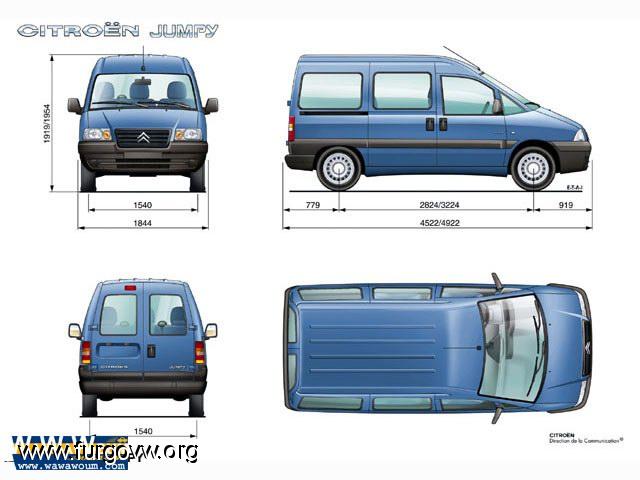

Citroen Jumpy I




Citroen Jumpy II (2007)




Citroen Evasion



Citroen C8





Citroen Picasso I




Dacia

Dacia Dokker y Dokker Van




Dacia Lodgy

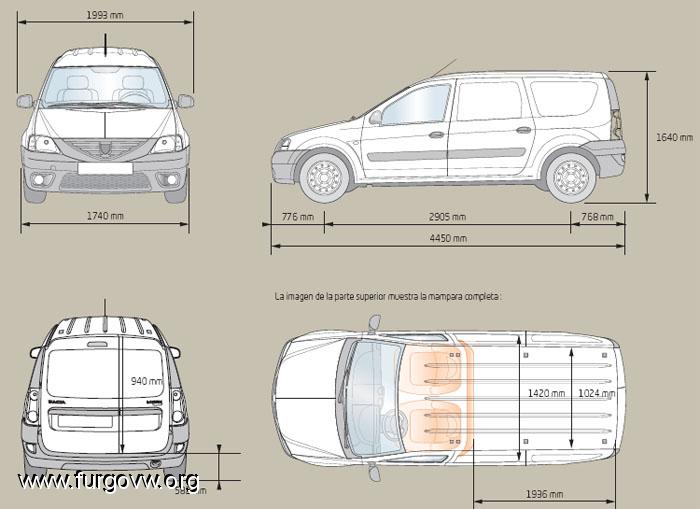

Dacia Logan Break y Van






Dacia Duster




Fiat

Fiat Fiorino Seat Terra

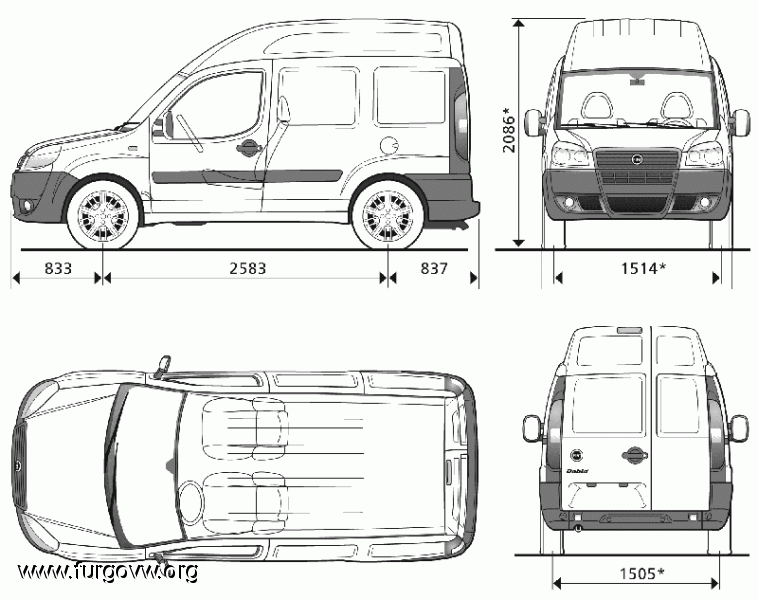

Fiat Dobló y Dobló Maxi

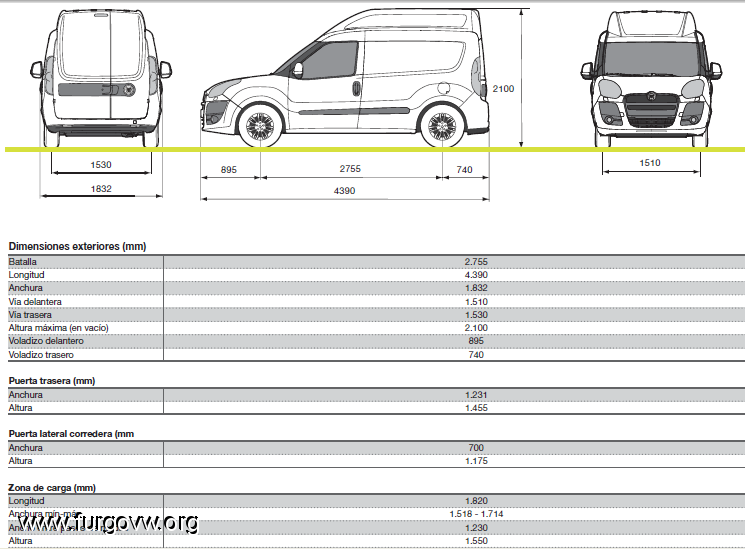

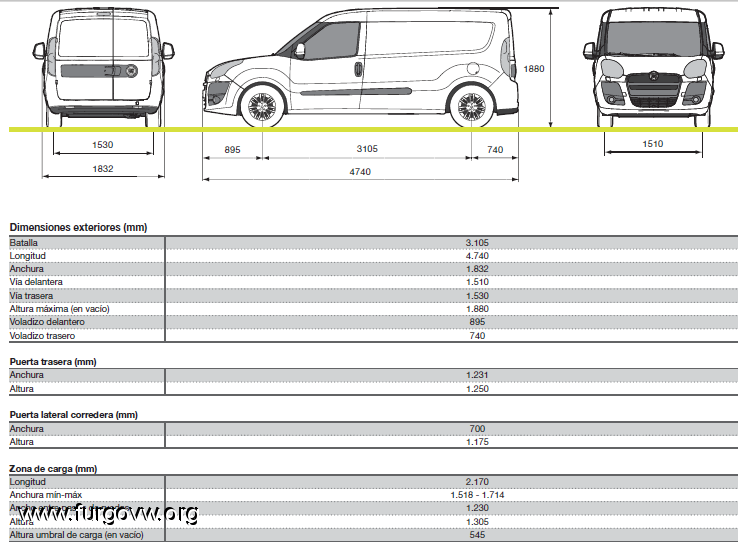

Doblo 2009?







Fiat Ducato









Ford

Ford Transit Courier 2014



Ford Transit Connect 2014




Ambas batallas




Ford Tourneo Connect Corta

Ver grande




Ford Tourneo Connect Larga

Ver grande

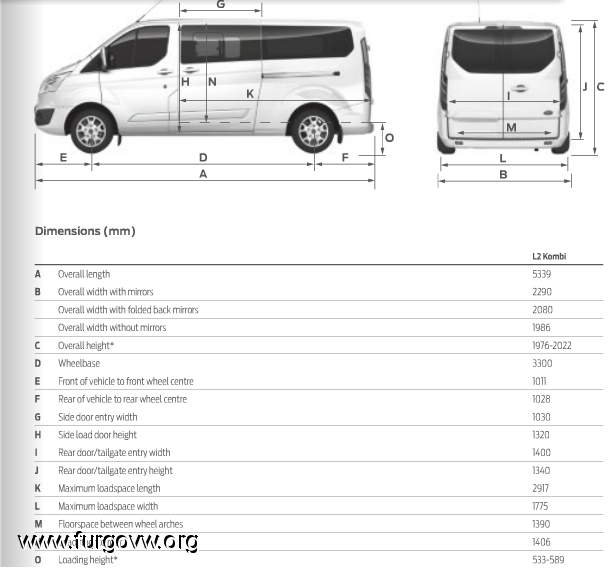

Ford Transit Custom 2013 PANEL VAN







Ford Transit







Ford Transit Nugget





Hyundai

Hyundai H1





Hyundai I800









Iveco

Iveco Dayli 4x4 I (corta y baja)



Daily original



[size=14]Kia[/size]

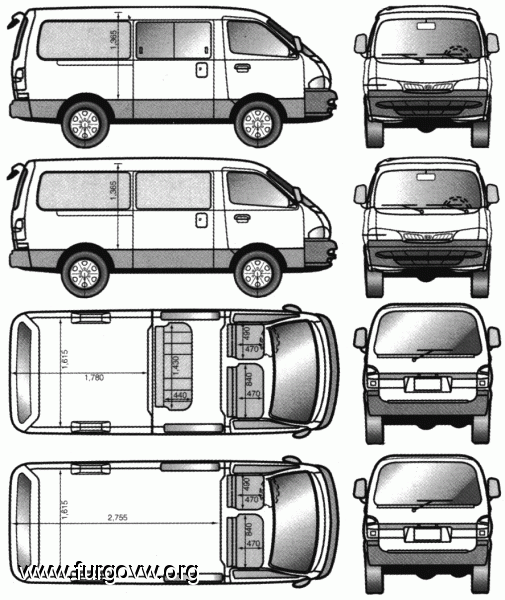

Kia Preggio



LAND ROVER

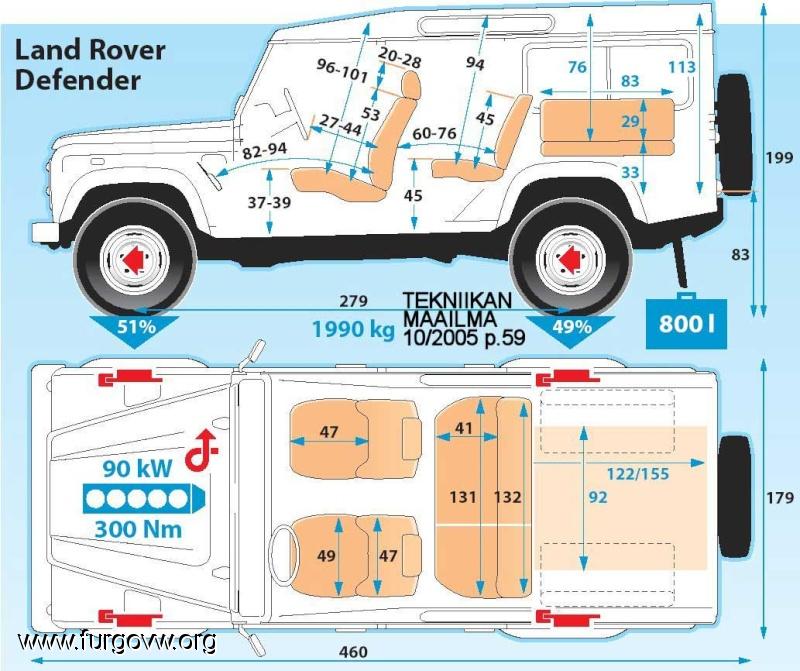

Defender 110


Matra

Matra Rancho




Mercedes Benz

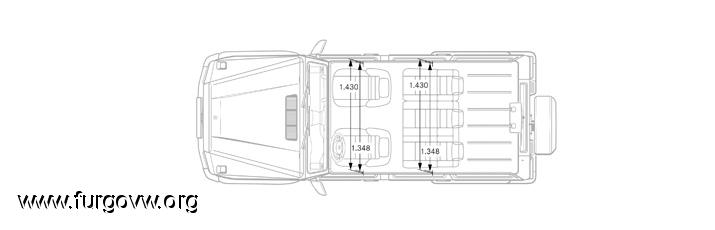

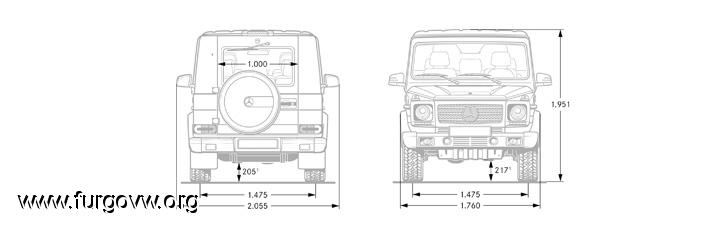

G-Class 4x4  ;D





MB100


MB 208, 210 308 y 310 D



MB 307


MB 407-409-508-608-613

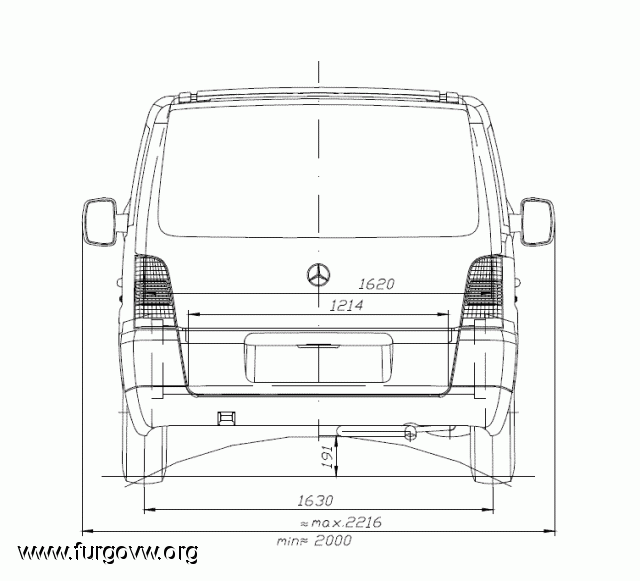

Mercedes Vito























*imagen borrada por el servidor remoto

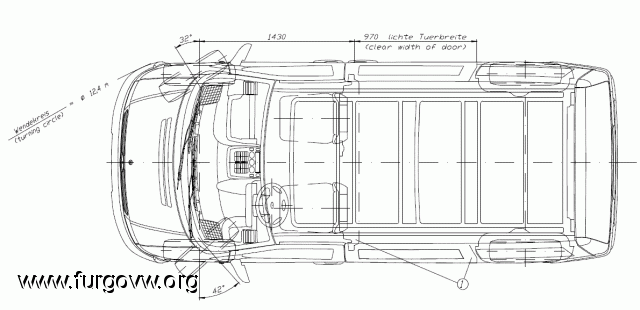

Mercedes Sprinter Corta-Baja 2ªGen.

*imagen borrada por el servidor remoto

Mercedes Sprinter 2ªGen.Media y Alta

*imagen borrada por el servidor remoto

*imagen borrada por el servidor remoto

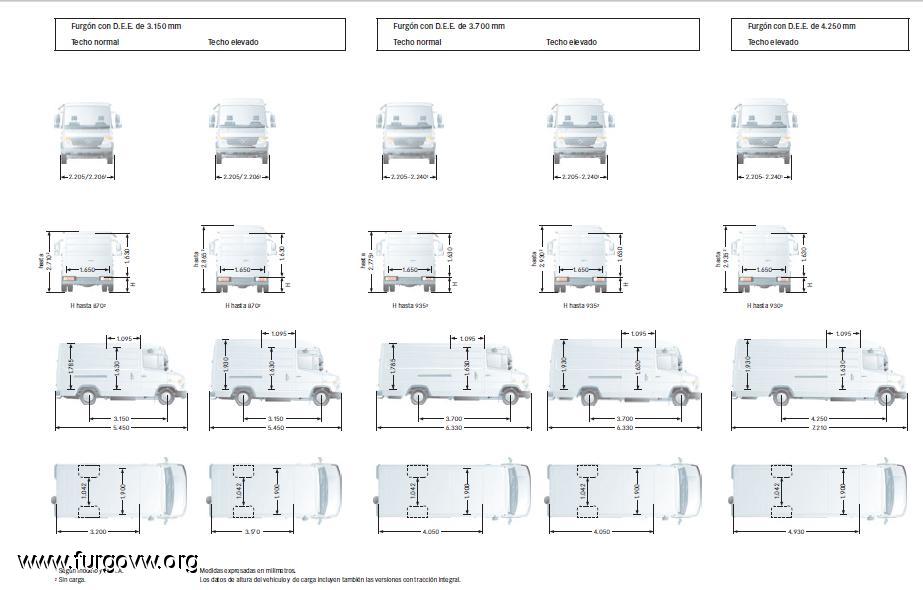

Mercedes Vario furgón 2012


Mitsubishi

Mitsubishi Space Runner



Mitsubishi L300 4x4

*imagen borrada por el servidor remoto

Mitsubishi Space Gear 4x4


*imagen borrada por el servidor remoto


Nissan

Nissan NV 200





Nissan Vanette Optima



Nissan Serena

*imagen borrada por el servidor remoto

Nissan Vanette Cargo





*imagen borrada por el servidor remoto

Opel

Opel Combo



Opel Combo II





Opel Vivaro

*imagen borrada por el servidor remoto



Opel Movano



Opel Movano 2010



Peugeot

Peugeot Bipper (ver también Citroen Nemo)



Peugeot Partner vieja






Partner Larga




Peugeot 5008



Renault

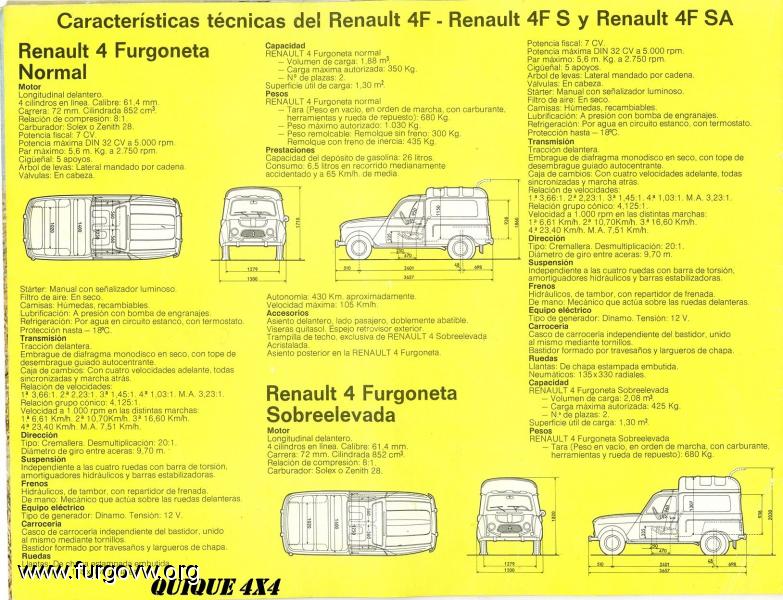

Renault 4f


*imagen borrada por el servidor remoto


Renault Express de Sapolini

*imagen borrada por el servidor remoto


http://C15-Express

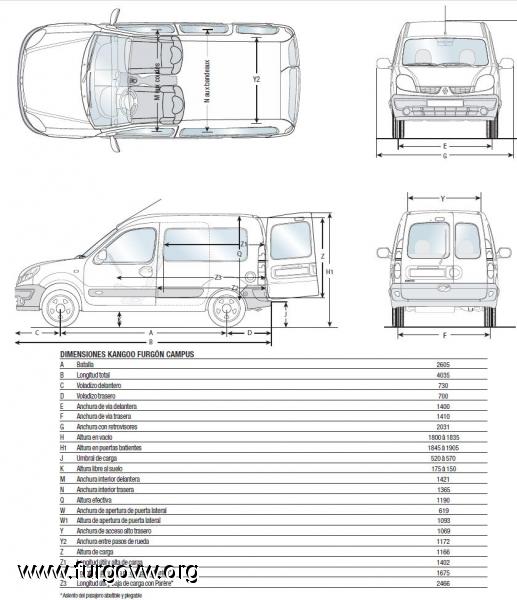

Renault Kangoo I







*imagen borrada por el servidor remoto

Renault Kangoo Compact 2008

*imagen borrada por el servidor remoto

Renault Kangoo Combi 2008

*imagen borrada por el servidor remoto

Renault Kangoo Furgón 2008

*imagen borrada por el servidor remoto

Renault Traffic I




Renault Traffic II 2014.





Renault Master




SEAT

Seat Alhambra



Skoda

Skoda Roomster



Subaru

Subaru Libero


Toyota

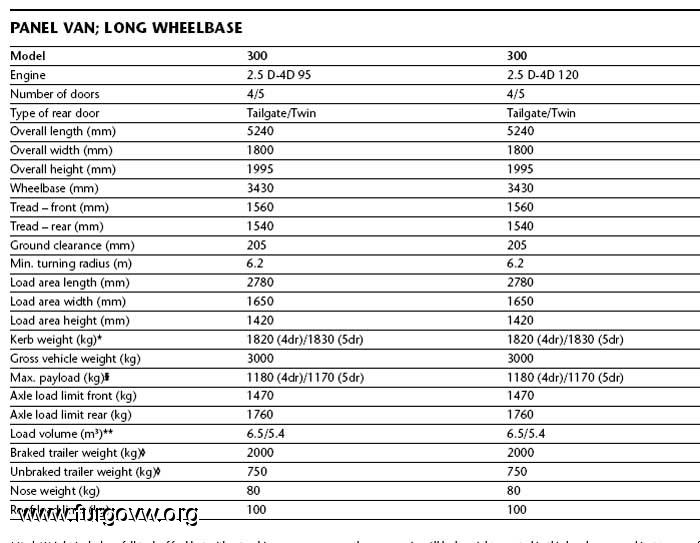

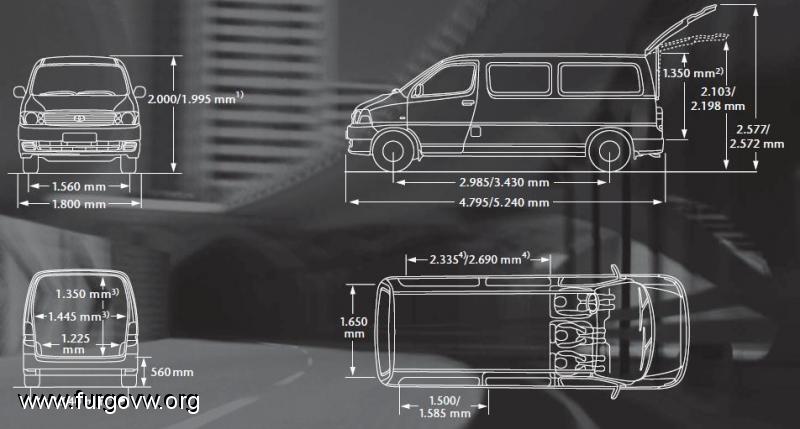

Toyota Hiace





Uaz

UAZ 3362



Volkswagen

Volkswagen Crafter


Volkswagen T2



Volkswagen T3 Multivan

*imagen borrada por el servidor remoto










Volkswagen T3 Techo Alto (un modelo)



Volkswagen T3 Syncro

*imagen borrada por el servidor remoto

Volkswagen T3 Syncro vsT4 syncro vs T5 4-motion

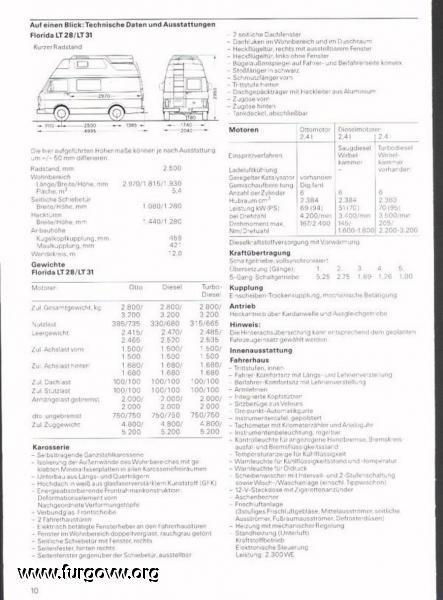

Volkswagen LT Florida


en grande

Volkswagen Caddy II

*imagen borrada por el servidor remoto

Volkswagen Caddy Maxi II

*imagen borrada por el servidor remoto

Volkswagen T4 Exclusive



Volkswagen T4

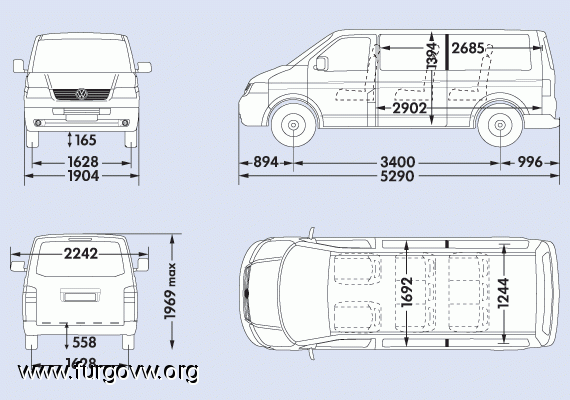

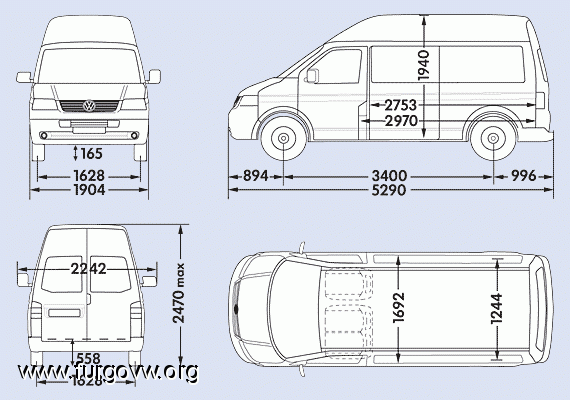

Volkswagen T5 Corta, Larga y alta









Versiones Transporter T5, versiones disponibles

    Dos batallas
    Cuatro categorías de peso de 2.600 kg, 2.800 kg, 3.000 kg y 3.200 kg
    Un alto porcentaje de superficie útil
    Anchura de carga entre cajas pasarruedas de 124 cm, cota de palé
    Plataforma de carga baja y plana, a 56 cm de altura
    Bastidor resistente y ala superior plana para fácil montaje de la estructura carrocera
    Suspensión individual delantera y trasera
    Gama de motores potentes y económicos en consumo
    Un vanguardista valor Cx de 0,33 para versiones de furgoneta y Combi
    Alto nivel de seguridad del vehículo
    Peso remolcable hasta 2.500 kg
    4Motion disponible para todos los modelos (pero no para todas las categorías de peso y no para cambio automático)
    Requiere pocos trabajos de mantenimiento

A partir del modelo 2010 adicionalmente:

    Cinco categorías de peso de 2.600 kg, 2.800 kg, 3.000 kg, 3080 kg y 3.200 kg.*
    4-Motion disponible para todos los modelos (pero no para todas las categorías de peso)

* No posible para todas las variantes

2003-2009



Uploaded with ImageShack.us



Uploaded with ImageShack.us

A partir del 2010

*imagen borrada por el servidor remoto

Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us




Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

DIMENSIONES DEL CHASIS CON RUEDAS



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Conjunto de chasis con cabina individual (batalla larga)



Uploaded with ImageShack.us

Conjunto de chasis con cabina doble



Uploaded with ImageShack.us



Uploaded with ImageShack.us

DIMENSIONES MAXIMAS

Las dimensiones del chasis con ruedas se pueden obtener de los dibujos. Como apoyo para las posibilidades de carrocería, tiene a disposición planos de chasis con ruedas en escala 1:20 y 1:10.
Mediante el montaje de muelles reforzados, muelles de confort o de neumáticos con un tamaño diferente a los de serie se puede modificar de forma considerable las alturas del vehículo y el marco respecto al suelo. Les pedimos que tengan en cuenta estos equipamientos a la hora de realizar sus proyectos.

Observación importante

    La distancia mínima entre la cabina y la carrocería debe ser 30 mm.
    El saliente trasero de las carrocerías no debe sobrepasar el 43% de la distancia entre ejes.



Uploaded with ImageShack.us

    Debido a esta limitación de longitud no se pueden sobrepasar las siguientes longitudes exteriores de carrocerías:

                                                Batalla Longitud interior de la estructura carrozada de serie  Longitud exterior máx. de la estructura
                                                                                                                                                carrozada con 43% de voladizo

Chasis con ruedas y cabina              3.000 mm                            2.539 mm                                                      2.692 mm
Chasis con ruedas y cabina               3.400 mm                         2.939 mm                                                     3.264 mm
Chasis con ruedas y cabina doble    3.400 mm                     2.169 mm                                                            2.212 mm

La anchura exterior de la cabina es 1.904 mm. Si se utilizan espejos retrovisores exteriores de serie, la anchura de la carrocería no debe sobrepasar los 2.200 mm.

Al pedir el vehículo hay que tener en cuenta la anchura proyectada de la estructura carrozada, en lo que respecta a los retrovisores de serie.

DIBUJOS DE DIMENSIONES INTERIORES

Los diferentes dibujos acotados están disponibles en los formatos DXF, IGES, TIF y PDF. Todos los ficheros (excepto PDF) van comprimidos en formato Zip. Mediante Winzip (PC) o ZipIt (MAC) puede descomprimir los ficheros.

Haciendo un clic con el ratón en el enlace que corresponde se guarda directamente en su ordenador el fichero seleccionado. Luego puede usted contemplar e imprimir los dibujos acotados utilizando el software correspondiente (p. ej. sistema CAD).

Designación                                     Dibujo de dimensiones interiores
Batalla                                                     3.000 mm / 3.400 mm

*.PDF                                     http://www.vwn-aufbaurichtlinien.de/fileadmin/download/t5/pdf/7H0_000_011.pdf
*.TIF                                      http://www.vwn-aufbaurichtlinien.de/fileadmin/download/t5/tif/7H0_000_011.zip
*.DXF                                     http://www.vwn-aufbaurichtlinien.de/fileadmin/download/t5/dxf/7H0_000_011.zip
*.IGES                                    http://www.vwn-aufbaurichtlinien.de/fileadmin/download/t5/iges/7H0_000_011.zip


Atención:
La medida y representación de la parte delantera para vehículos a partir del modelo 2010 difiere del modelo predecesor.
La modificación esencial consiste en la cota desde el borde anterior del vehículo hasta el centro de la rueda delantera

    Hasta modelo 2009: 894 mm
    A partir del modelo 2010: 896 mm


Cita de: IRONVAN en Septiembre 10, 2014, 23:01:42 pm
Buenas noches a todos, no se muy bien si este enlace debe ir aquí. Si los moderadores consideran más adecuado otro subforo sería perfecto que lo muevan

Tampoco se sí ya está posteado pero después de buscarlo por el foro no he encontrado nada.

Se trata de una página inglesa en la que pueden consultarse todas las especificaciones técnicas y medidas tanto interiores como exteriores de cualquier furgo sea de la marca y año que sea.. Es este:

http://www.helpfindmea.co.uk/vans/specs/

Hay que buscar la marca y modelo y luego dentro de cada motor cada medida de techo y batalla.

Sí os salís a la home veréis que también es un portal de venta de vehículos nuevos y usados. Para consultar las especificaciones tenéis el enlace en el menú de la izquierda.

Me parece extremadamente útil sobre todo por el tema de las medidas interiores. Para los que estamos buscando furgo y comiéndonos el tarro con los detalles de la distribución es de gran ayuda








Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

montañes

Enero 10, 2009, 17:06:04 pm #1 Ultima modificación: Noviembre 21, 2009, 03:42:02 am por montañes
Editado: Anterior tema
Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

liveandletdie

no se habia dixo siempre que las t3 son las mas anchas y espaciosas de las vw....segun los planos no me cuadra mucho eso....

a lo mejor me lo miro mal no se
free camp is not a crime

montañes

Enero 11, 2009, 17:17:30 pm #3 Ultima modificación: Mayo 31, 2009, 21:38:33 pm por montañes
 Faltan -entre otras-

Dobló Maxi, Mercedes Vito tanto I como II , Sprinter I y II  Hyundai H1  Toyota Hiace  Kia Carens y Carnival  si alguien... ;D

Cita de: liveandletdie en Enero 10, 2009, 17:22:09 pm
no se habia dixo siempre que las t3 son las mas anchas y espaciosas de las vw....s


Normalmente los coches antiguos han sido más estrechos que los modernos. Aquí se discutió sobre cual era más grande T3-T4

Moderadores, ¿cómo se soluciona el cortado de Firefox? ¿Necesito el tercer mensaje?
Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

preto

Me parece muy bueno esto que haces,
por casualidad no tendrás una de la kangoo 4x4 con la altura libre al suelo.
Gracias

montañes

En una revista que si tengo, decían que el punto más bajo eran unos 15 cm del suelo y que correspondían con una pieza de la suspensión delantera. La normal (por decir algo, dependerá de si tomada alante, en la parte de atrás más elevada, en la panza, recien salida del consesionario,cargada...) pués no me acuerdo pero entre 18 y 20
Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

preto


montañes

Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

xaia

vaya recopilacion!!

y vaya curro...me parece d pm!muuy util!

markete (Iker)

Aqui teneis las medidas de esta furgo que tambien me gusta un monton  ;D

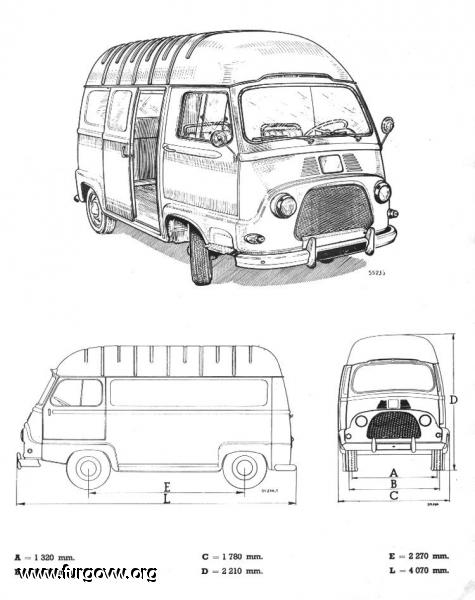

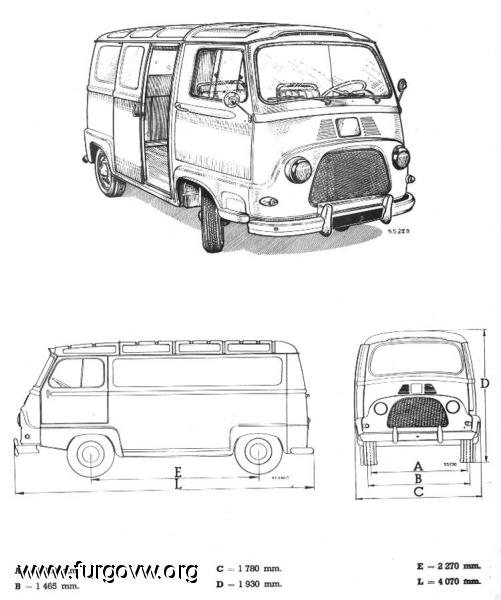

La Renault Estafette:





firewheels

Muchas grácias Montañés por currarte tanta info, me has aclarado muchas dudas  .ereselmejor


Luna de miel

Hola Montañés,
He mirado el listado y no esta la mia... es una Mercedes MB 120 de techo bajo.... estamos montándola en estos días y cuando he visto las medidas de todas las furgos en tu correo me ha parecido genial si las tuviéramos de la nuestra... ¿las tienes?.
gracias.
Nuestra furgo, en proceso de transformación...
http://www.furgovw.org/index.php?topic=174133.0

montañes

Pues no la tengo, y realmente ahora mismo no tengo mucho tiempo como para buscarla, además esa es de las difíciles ;D
Hemos construido un sistema que nos persuade a gastar dinero que no tenemos en cosas que no necesitamos para crear impresiones que no durarán en personas que no nos importan" Gauvreay

[img width=300 height=100]http://fotos.subefotos.com/af6a8c30380f6d59723

Luna de miel

ah, ok, no te preocupes, muchas gracias por contestarme.
Nuestra furgo, en proceso de transformación...
http://www.furgovw.org/index.php?topic=174133.0

free van

Septiembre 12, 2009, 03:49:25 am #14 Ultima modificación: Septiembre 12, 2009, 03:54:02 am por free van
me parece que las medidas de la T2 son erroneas (o son las mismas que las T1), o es el dibujo que no cuadra con el nombre?

gracias por el recopilatorio es de gran utilidad, saludos ;)
