Calefacción camión eberspacher d1lc, ¿alguien tiene el manual ?

[--PEDRO--]

Buenos gente necesito ayuda urgente

Tengo casi todos los cables conectados pero me faltan algunos, alguien tiene el manual que se vea en grande

[--PEDRO--]

Esto es lo que he podido sacar de otro post



204 y 202     positivos
1                   masa
413 y 414     bomba de gasoi

4007
4001             los 4 al variador de temperatura
4004
4002

4003
1
288
476                los 6 al mando programable de la calefacción
202
289

(otro dato todos los cables en renault que empiecen por 2 son + y los que empiecen por 1 son -)
Saludos y espero que esto le sirva a alguien.

En el caso de la mía, el variador de velocidad salen por un lado de la ficha 4 cables, pero por el otro 3

La enciendo pero no hace nada, se enciende el display del programador pero no hace nada más

La putada es q todos los cables son del mismo color, solo hay numeros

Enviado desde mi LG-D855 mediante Tapatalk

[--PEDRO--]

Por cierto procede de un camión Renault

Y es el modelo 254045

Enviado desde mi LG-D855 mediante Tapatalk

[dany.harley]

He estado buscando los manuales y han desparecido del foro. Ya no están disponibles es su subforo.
http://www.furgovw.org/index.php?topic=3564.msg35274#msg35274
http://www.espar.com/pdfs/D1LCc.pdf
Calefacciones Eberspächer, varios modelos
http://www.espar.com/pdfs/
Calefacciones Eberspächer, varios modelos
http://www.eberspacher.com/support-and-downloads/technical-documents.html
http://www.acastimar.com/WEB07AC/Docs/Eberspacher.htm

Si alguien los tiene o puede conseguir que los suba, a ver si le ayudamos entre todos a montarla, porque he encontrado este pero son ilegibles los esquemas
http://www.google.es/url?url=http://www.t3-infos.de/images/Eberspaecher_D1LC.pdf&rct=j&frm=1&q=&esrc=s&sa=U&ved=0ahUKEwjUhIrDmLHMAhWGXRQKHRNbBF8QFggUMAA&usg=AFQjCNGZINUTVjnPYxlXq2SN5mWgVGRHkA

[spn180]

Yo tengo documentación y diagramas de la D1LC. manda email por privado y te los envío.
slds.

[--PEDRO--]

Muchas gracias a los dos, a ver si tebgo suerte, ya la montare el lunes cuando vuelva, una pena que ayer no la echará a andar

Enviado desde mi LG-D855 mediante Tapatalk

[perroflautero]

http://butlertechnik.com/download/3t/Eberspacher_D1LCC_Technical_Manual.pdf
http://www.80-90.co.uk/techhelp/Eber_Webasto_Manuals_All/B1LC%20&%20D1LC%20MANUAL.pdf
http://www.eberspacher.com/download-centre/technical-documents/operating-instructions.html



*imagen borrada por el servidor remoto

Suerte

[--PEDRO--]

Bueno hoy estoy otra vez con  la calefacción, he empezado desde el principio gracias a la información de un forero, mil gracias

De momento tebgo esto

La calefacción lleva una ficha numerada interior de 14 terminales, llevando conectado a la misma  un manojo de cables.
De la ficha interior numerada de la calefacción, salen los siguientes cables, ordenados según el número de la mencionada ficha interior:
1º Marron de 2.5mm de sección a masa interior de la carcasa.
2º vacío.
3º Rojo/verde de 1.5 mm.
4º Blanco/azul de 1.5 mm.
5º Rojo de 2.5 mm se divide en 3 cables.
6º Vacía.
7ª Rojo/gris de 1.5 mm.
8º Vacía
9ª Positivo de la bujía.
10º Vacía.
11º Marrón de 2.5 mm conectado al negativo de la bujía y saliendo tres cables más marrones.
12º Vacía.
13º Marrón y blanco de 1.5 mm.
14º Amarillo de 1.5 mm

Enviado desde mi LG-D855 mediante Tapatalk

[--PEDRO--]

He comprobado la ficha de 14 pines que va a dos clemas de 8 pines, se ahí ya se distribuye a los demás componentes pero me falta ese esquema

Enviado desde mi LG-D855 mediante Tapatalk

[--PEDRO--]

Enviado desde mi LG-D855 mediante Tapatalk

[--PEDRO--]

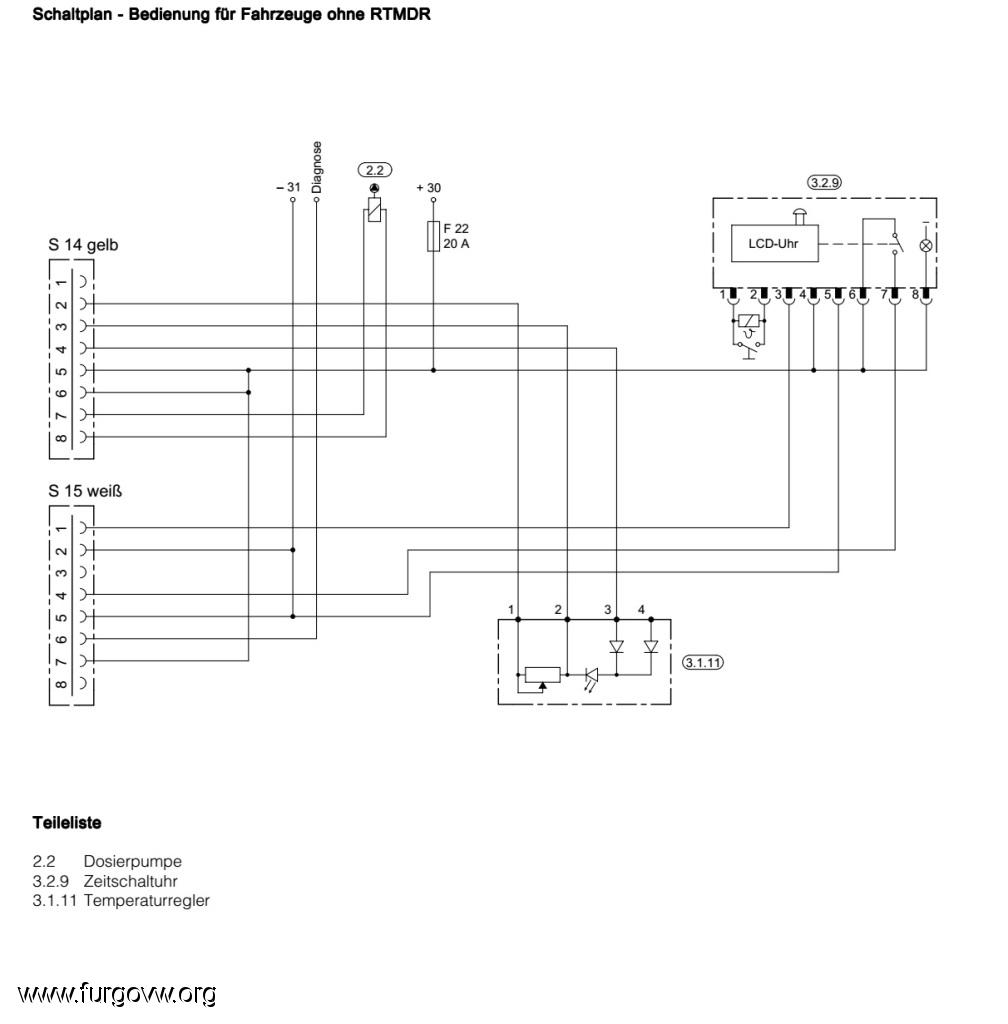

Me parece que ya lo encontre !!!!



el 3.2.9 , es el temporizador

2.2 , bomba de dosificacion , que creo que es la bomba de gasoil

3.1.11 , termostato

[--PEDRO--]

el +31 y -31 que quiere decir ??

[spn180]

Correcto, vas por el buen camino...

Querrás decir (-31) y (+30) que son (masa, o negativo batería) y (positivo bateria). En el siguiente enlace tienes la explicación para el resto de códigos:

http://www.furgovw.org/index.php?topic=23242.0

Suerte.

[--PEDRO--]

Mil gracias snp180 eres un crack, así da gusto de verdad

Enviado desde mi LG-D855 mediante Tapatalk

[--PEDRO--]

Bueno esta tarde me pongo al lío, cuando este conectado y funcionando pondré exactamente como Va el cableado por si alguna vez alguien estuviera en mi misma situación, nuevamente gracias por la ayuda snp180
También dárselas a dani harley y al señor perroflautero chungo
