Instalación de radio 2 DIN Android 4.4 china Pumpkin [Fiat Ducato L3H2 2010]

[erasrdam]

Creo este hilo, ya que tenia varias dudas con la instalación de este equipo, y con la información que iba encontrando, me iba guiando hacia el objetivo,
pero no estaba muy claro para lograr el fin, ni había nada especifico para la instalación en una Fiat Ducato L3H2 2010.
Como lo primordial, que es saber si los mandos del volante son del tipo analógicos o CAN-BUS.
Con este hilo me centro en la instalación de los mandos del volante.

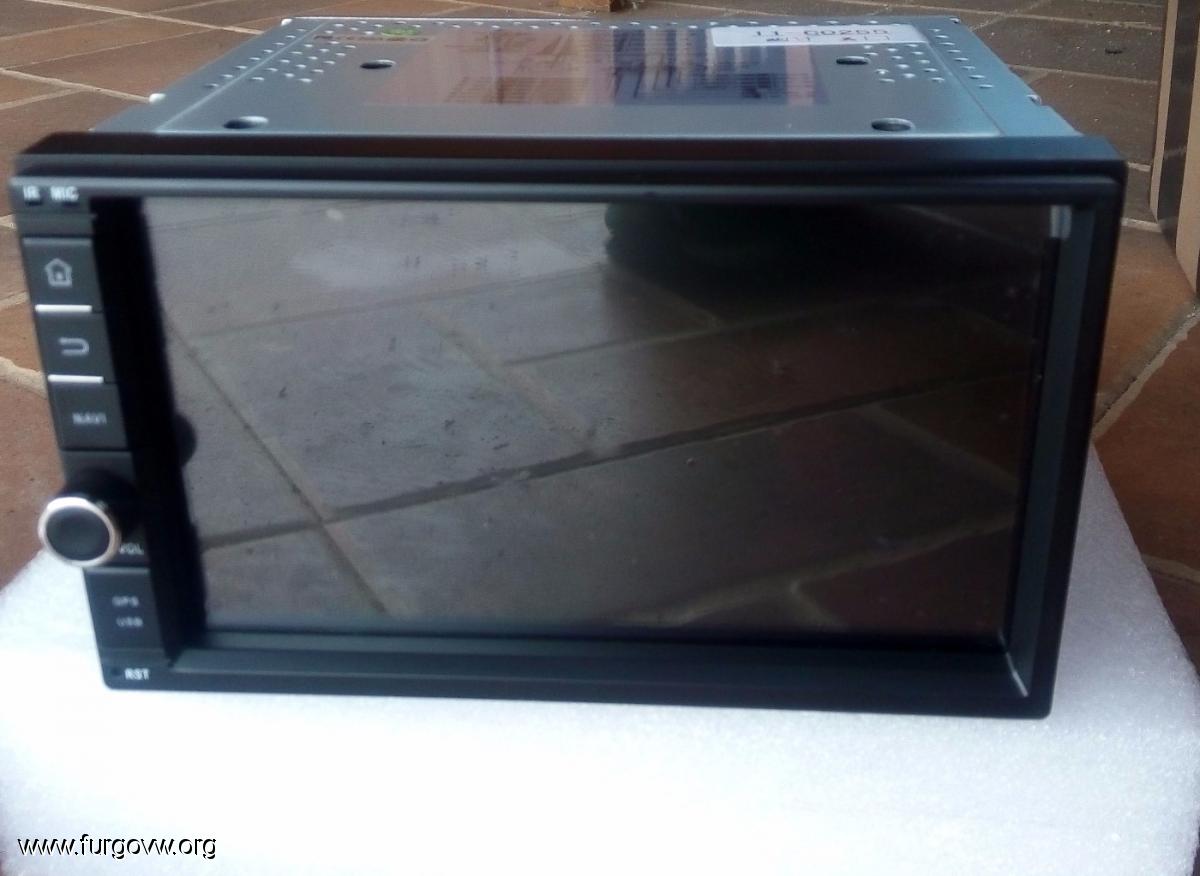

Descripción del producto. (La verdad, que tiene mejor pinta en las fotos que en la realidad)
http://www.autopumpkin.com/pumpkin-universal-7-inch1024-600-touchscreen-quad-core-android-4-4-double-din-car-stereo-gps-navigation-system-support-3g-wifi-obd2.html

Yo la he comprado a través de Aliexpress, concretamente a este vendedor, y aunque elegí el envió desde UK, me lo mandaron desde China, teniendo que pagar 46€ de aduanas.

http://es.aliexpress.com/store/product/Free-Camera-Double-2-din-Pure-Android-4-4-Car-Stereo-GPS-Radio-MP3-3G-WIFI/612847_32462954221.html?spm=2114.30011108.3.1.mm02SY&ws_ab_test=searchweb201556_1,searchweb201644_3_505_506_503_504_10020_502_10001_10002_10017_10005_10006_10021_10003_10004_10013_10022_10018_10019,searchweb201560_3,searchweb1451318400_-1,searchweb1451318411_-1&btsid=03855141-62e8-4619-9868-f5abf6aeeea7

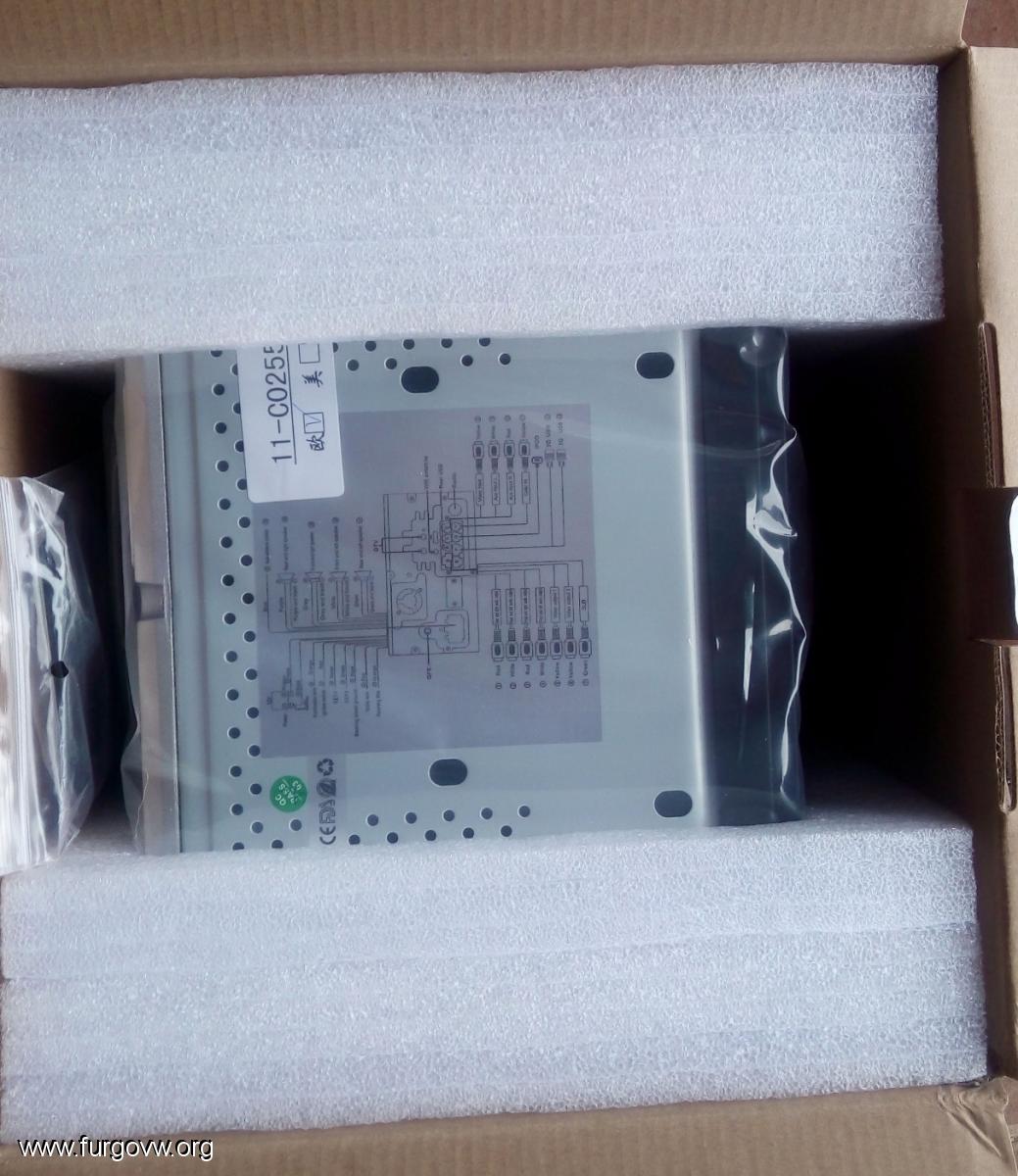

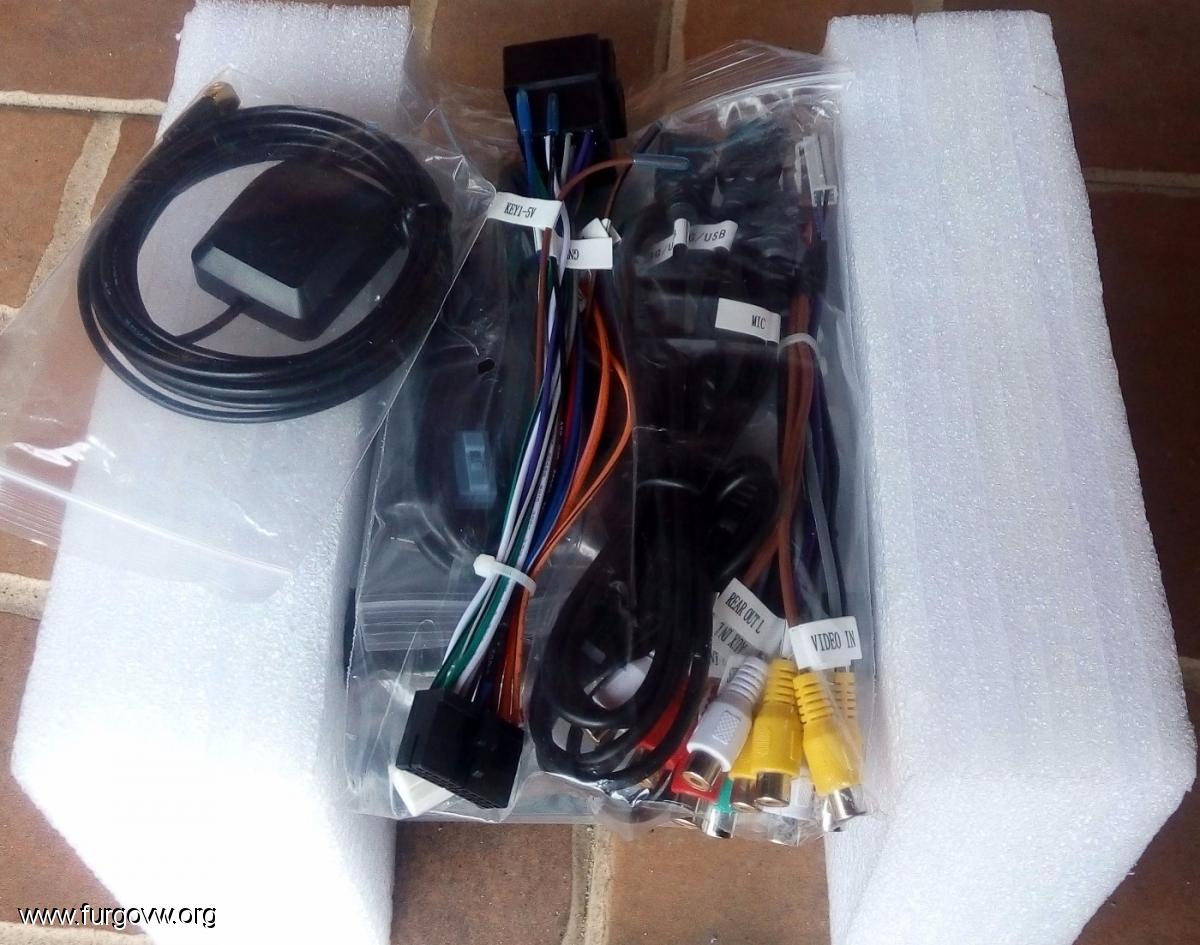

1er Paso, Unboxing:

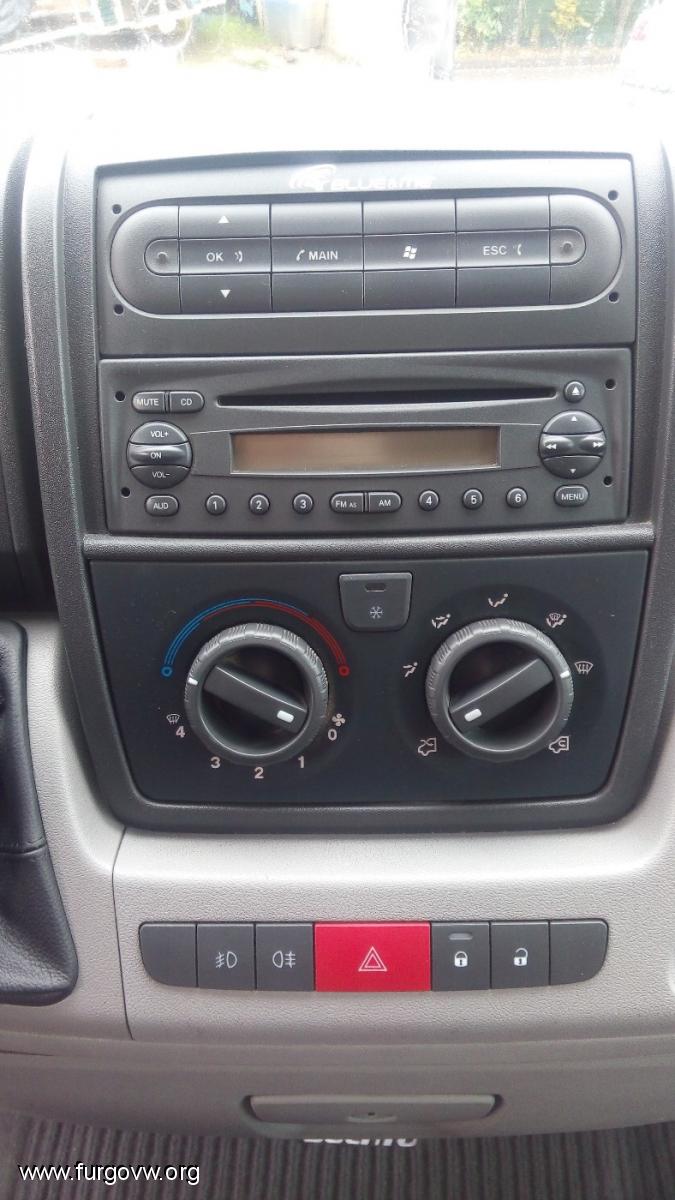

2-Retirar el viejo radio-cd de serie.

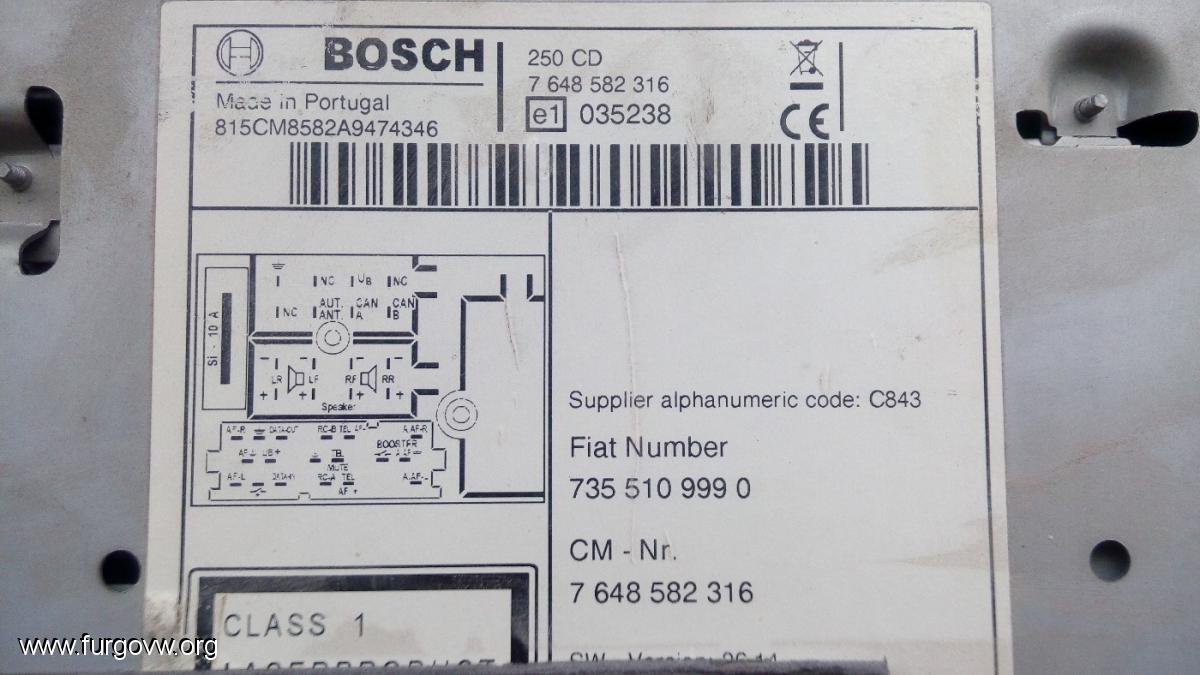

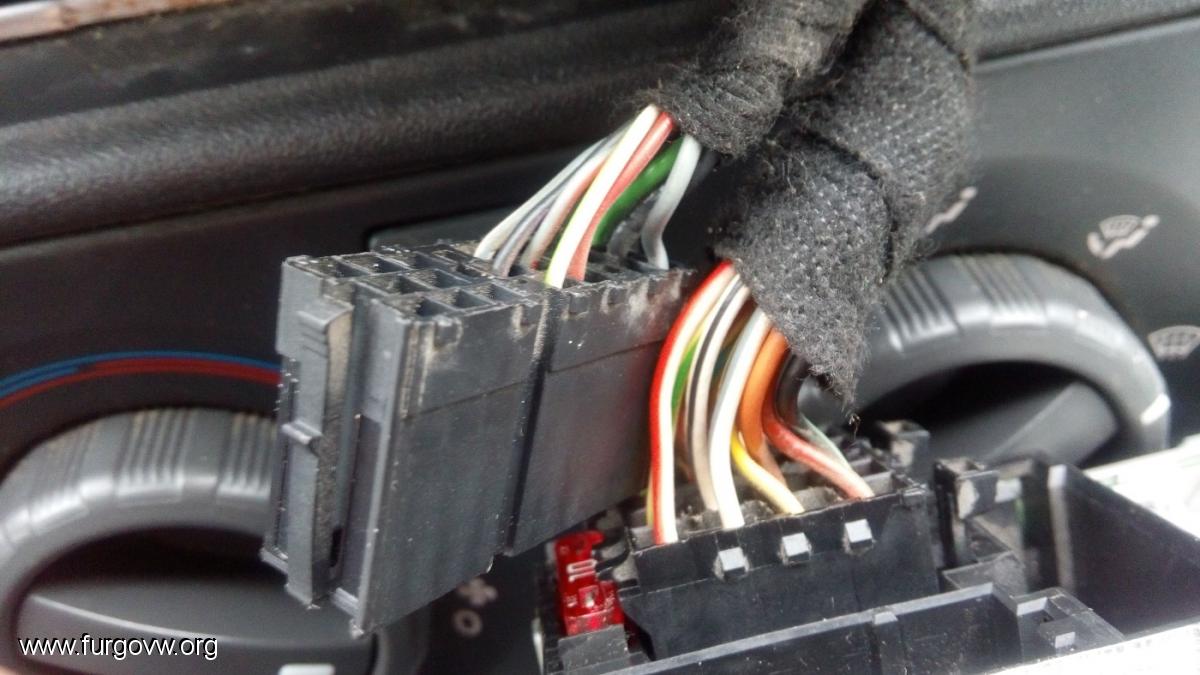

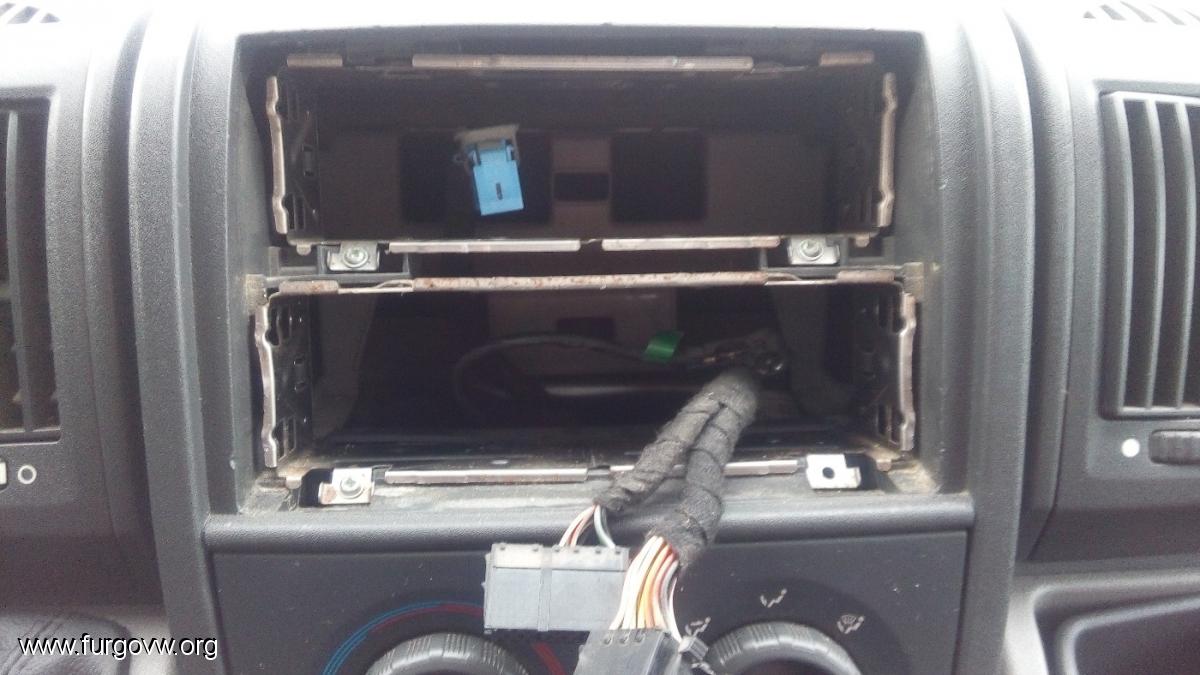

Después de desmontar el radio-cd que venía de serie, nos encontramos que tenemos dos conectores.
Por un lado el conector ISO y por otro lado el otro conector, donde suponemos que es donde vienen los cables de los mandos del volante, ya que al desconectar este, perdemos dichos mandos.

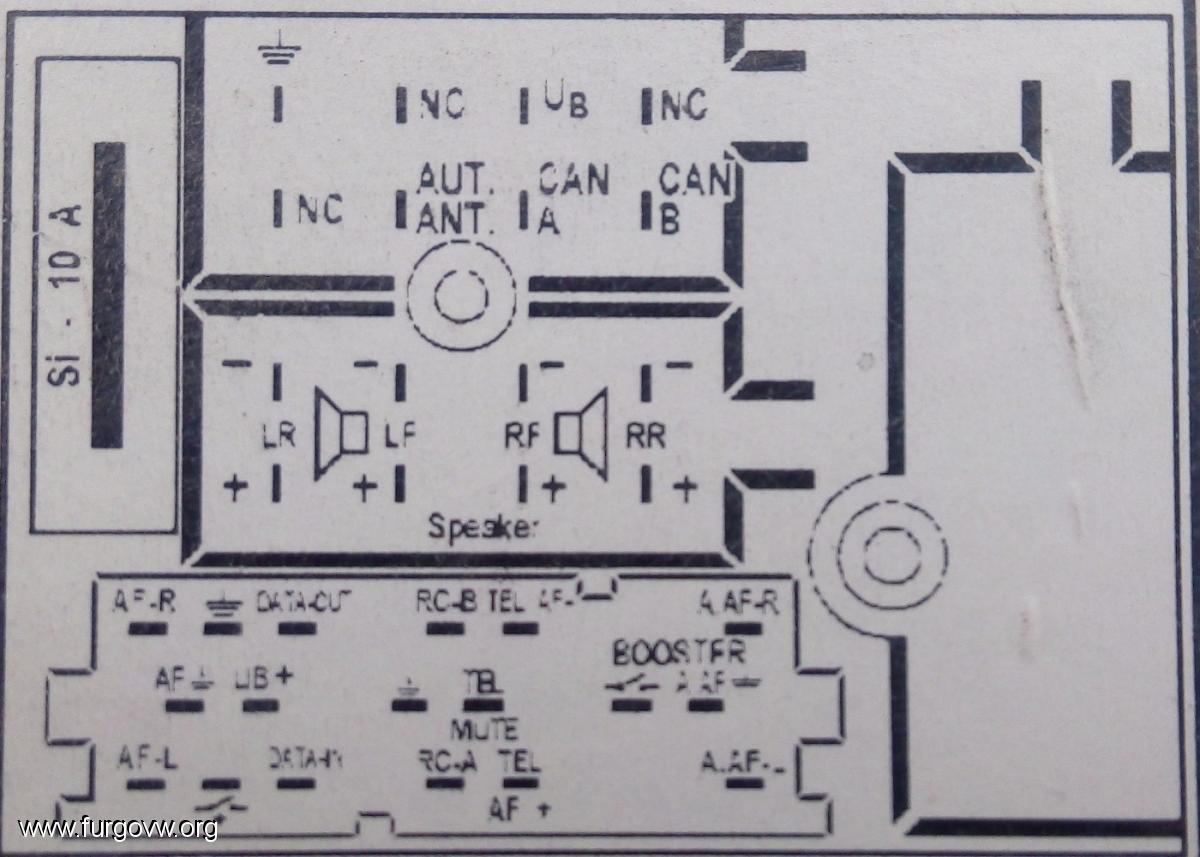

Ahora queda concretar, que cables son los que corresponden a dichos mandos, ya que con la imagen de la conexión del radio-cd y investigando por internet, no llego a tenerlo muy claro.




Por lo que probando a cortar hilo a hilo, los cables que creo que pueden ser (RC-A ;RC-B y Masa)
Al cortar el hilo (BLANCO/VERDE) del  RC-A, se pierden los mandos de la parte izquierda del volante.
Al cortar el hilo (BLANCO/GRIS) del  RC-B, se pierden los mandos de la parte derecha del volante.

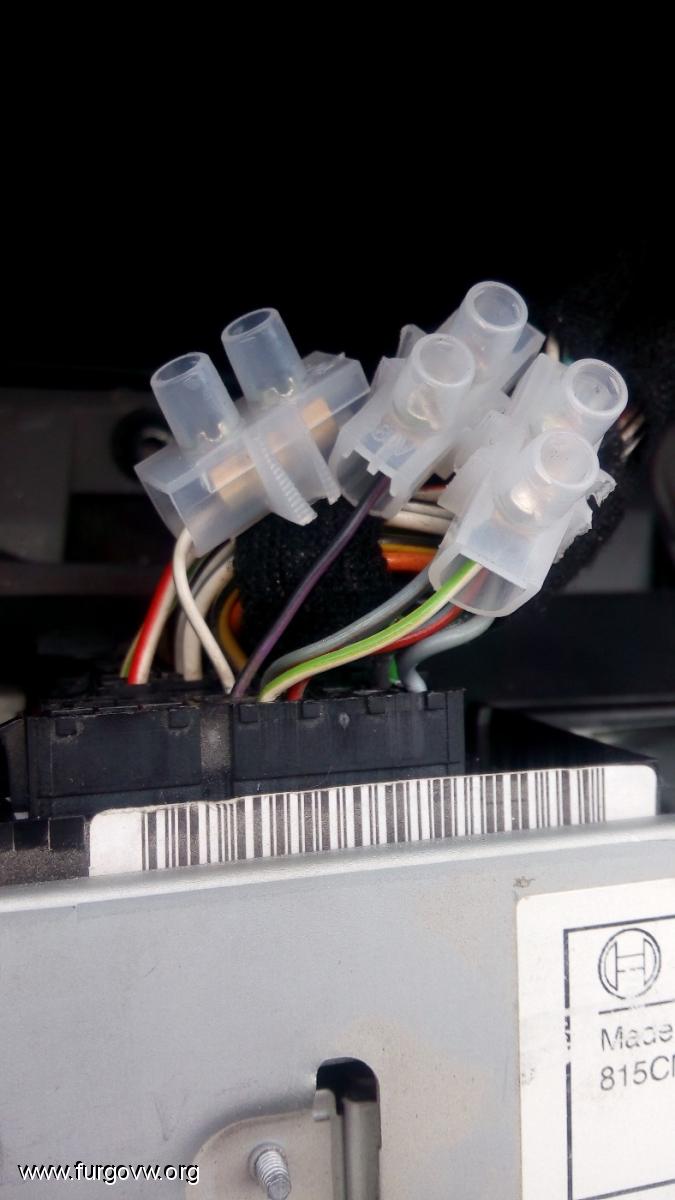

Los meto en unas clemas y mido tensión, observando que tengo unos 3,29Vcc entre cada uno de estos hilos y masa.
Al apretar cada uno de los botones, da un valor diferente de tensión, con lo cuál llego a la conclusión de que los mandos son analógicos (varia el valor de la resistencia la apretar el botón).
Y por lo tanto sirven para este tipo de aparato sin tener que gastarnos 80€ en un adaptador CAN-BUS.


Conexión definitiva.

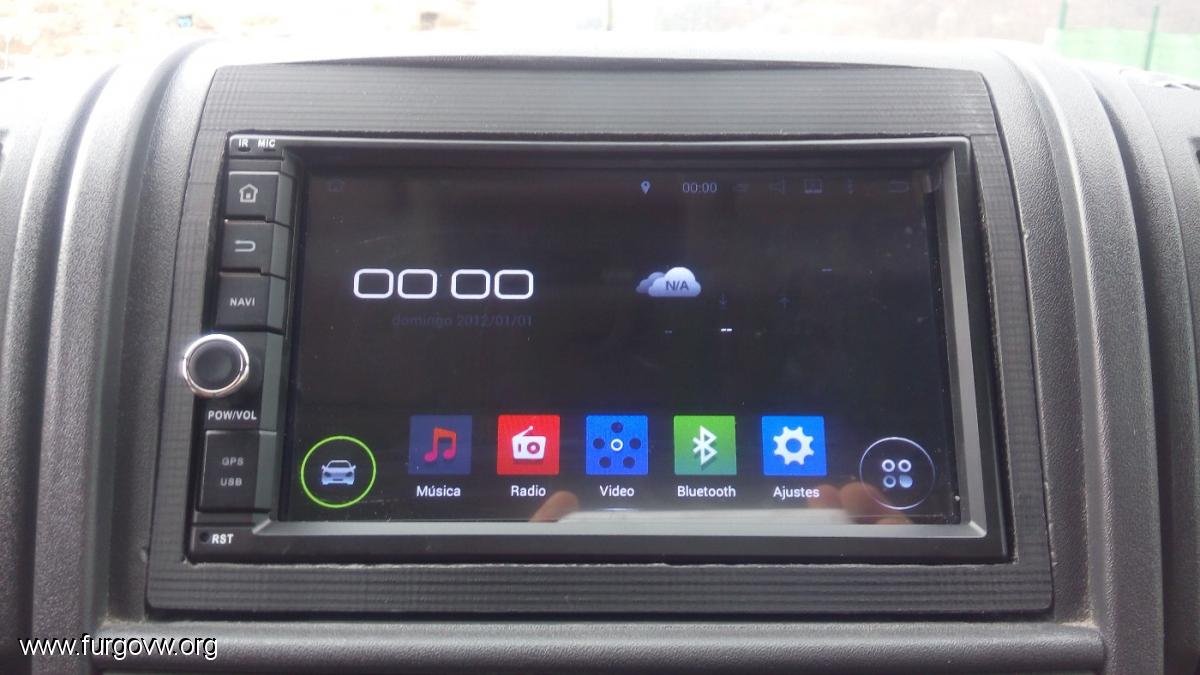

Resutado casi final.

Espero poder ayudar a alguien con este hilo y continuar aportando.
Es mi primer Post, espero no haber cometido muchos errores.

Un saludo

Mensaje editado y modificado por el moderador para adaptarlo a las normas:
Por favor consúltalas, y escribe tus próximos mensajes siguiendo esas reglas. Gracias.

[lentiscales]

Gracias por compartir!

[sherco06]

Muy bueno lo de los mandos.
Yo tengo una que es practicamente igual y no he querido salsear con los cables del volante para no liarla.
¿puedes indicar que color de cable conectas con key1 , key2 y gnd?
El que conectar como gnd ¿puedes poner una foto del conector para saber cual es?

Muchas gracias por adelantado.

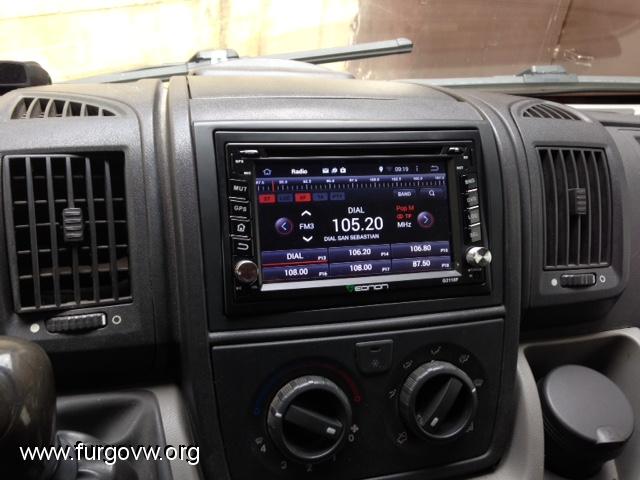

En la foto parece que te falta el marco para que quede perfecto. Yo tengo montado este de ebay que va perfecto para la ducato 2010 http://www.ebay.es/itm/FIAT-Ducato-Radio-Blende-Auto-Einbau-Rahmen-Doppel-2-DIN-Halterung-Metal-Schacht-/400996097040?hash=item5d5d3adc10&_uhb=1

[erasrdam]

Hola:

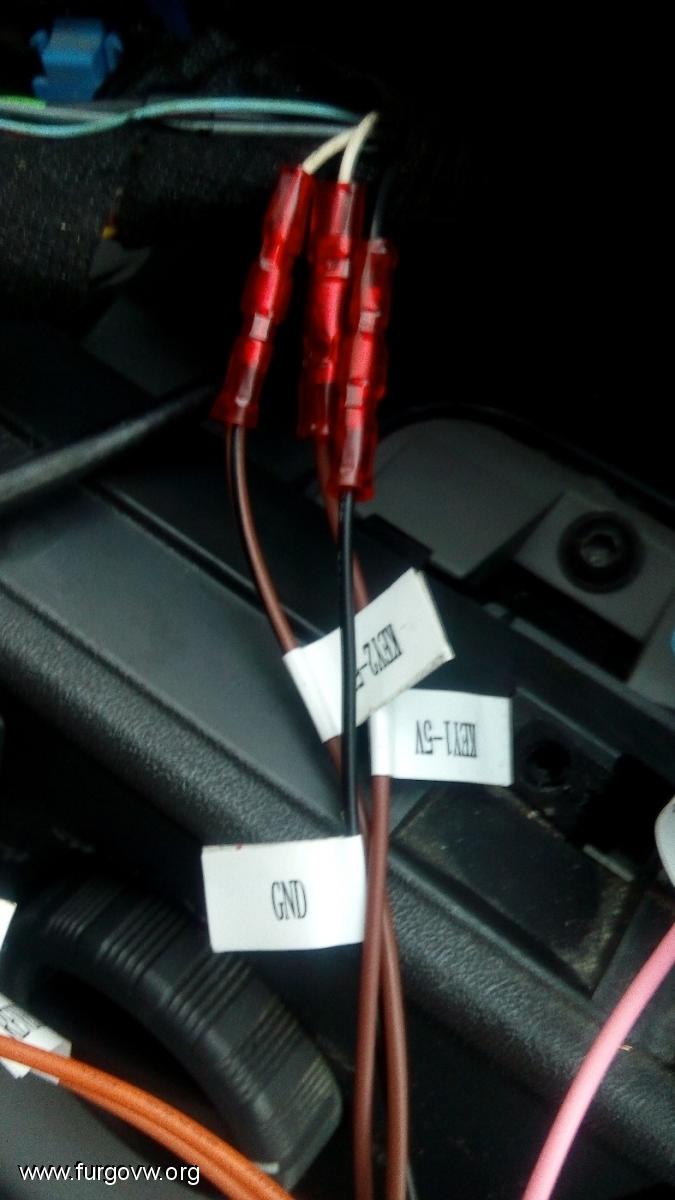

Pues el key 1 lo conecto al cable blanco/gris, el key 2 al cable blanco/verde y el GND al cable negro/lila.
Haber si esta tarde te puedonsubir una foto.
Esos tres hilos son los que segun miras elnconector estan en la parte del centro.

Por otro lado lo del embellecedor, lo estube mirando, pero me parece muy caro y ademas no me encajan las medidas y tendria que reformarlo. Por lo que he ido a preguntar a una tienda que hacen impresiones en 3d y entre el diseño y la impresion son 10€. Asi que voy a tomar medidas y lo voy a encargar, haber el resultado.

[maurovw]

A mi me has ayudado ya que la tengo puesta muuucho tiempo y no sabia que el key1 y key2 eran los mandos del volante asiq esta tarde me pongoo a ver si los recupero jeje muchas graciass

Enviado desde mi SM-N910C mediante Tapatalk

[sherco06]

Muchas gracias erasrdam. Ya he montado los cables como indicas todo perfecto y exactamente como has indicado.
Despues solo he tenido que ir a ajustes y configurar los botones del volante con la radio y todo ok

[WIDGET]

yo tengo una antigua de doble din y bueno ya necesita retirarla pero por el momento la aguantare. como vas hacer para dejar el marco guapo? por que yo lo llevo tal cual tu ultima foto y la verdad es que queda feísimo. pero en su día no encontré solución a que quedara bonito.

[erasrdam]

yo tengo una antigua de doble din y bueno ya necesita retirarla pero por el momento la aguantare. como vas hacer para dejar el marco guapo? por que yo lo llevo tal cual tu ultima foto y la verdad es que queda feísimo. pero en su día no encontré solución a que quedara bonito.

Hola buenas tardes:
Pues después de varios intentos fallidos con un metraquilato, de perder el tiempo para que al final se me rompa.

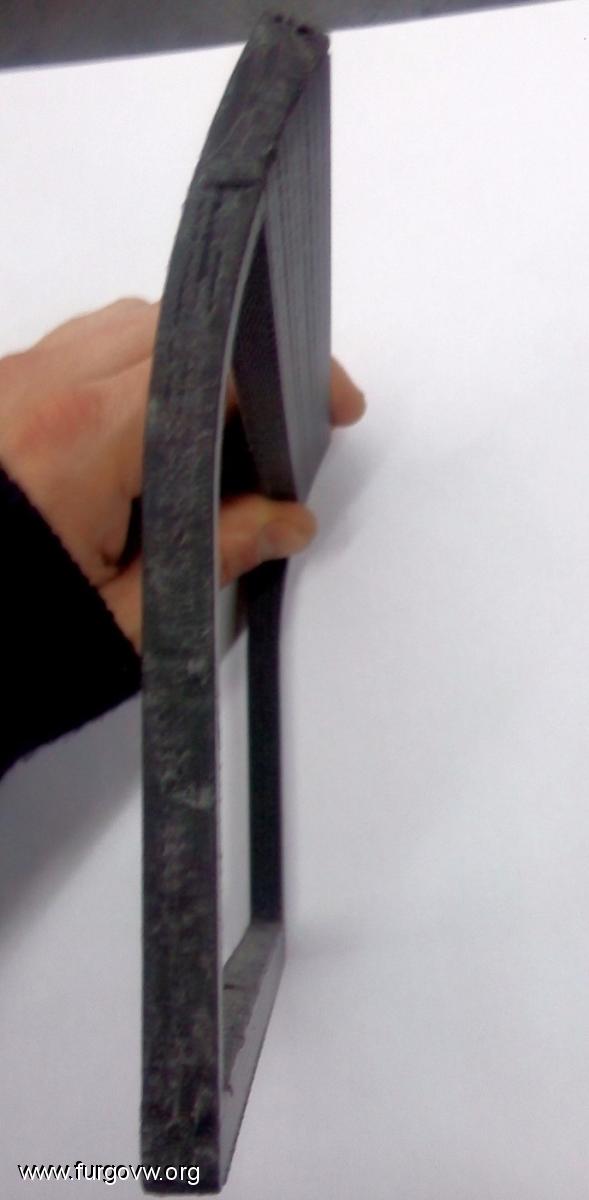

He realizado un diseño en 3D del embellecedor,  y me lo han impreso en una tienda de donde vivo, por 15€.
Me ha llevado también mi tiempo, limando aquí y allá, para ajustarlo bien y cortar algún trozo de plástico del interior del compartimento para que encaje correctamente.

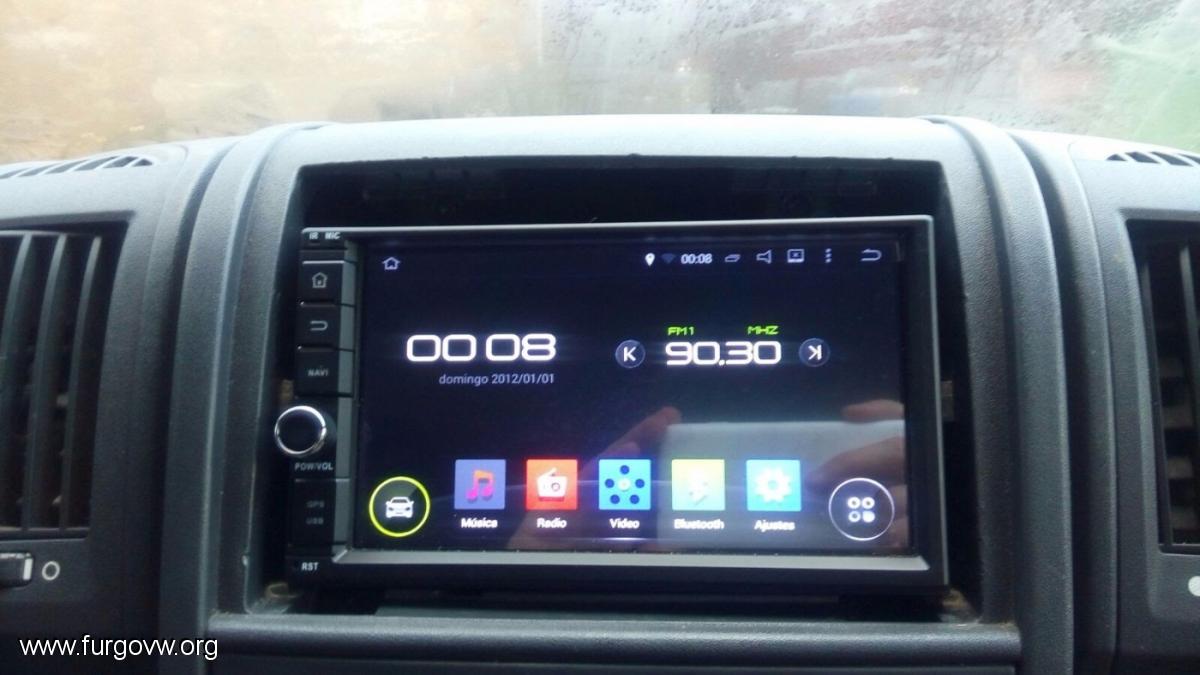

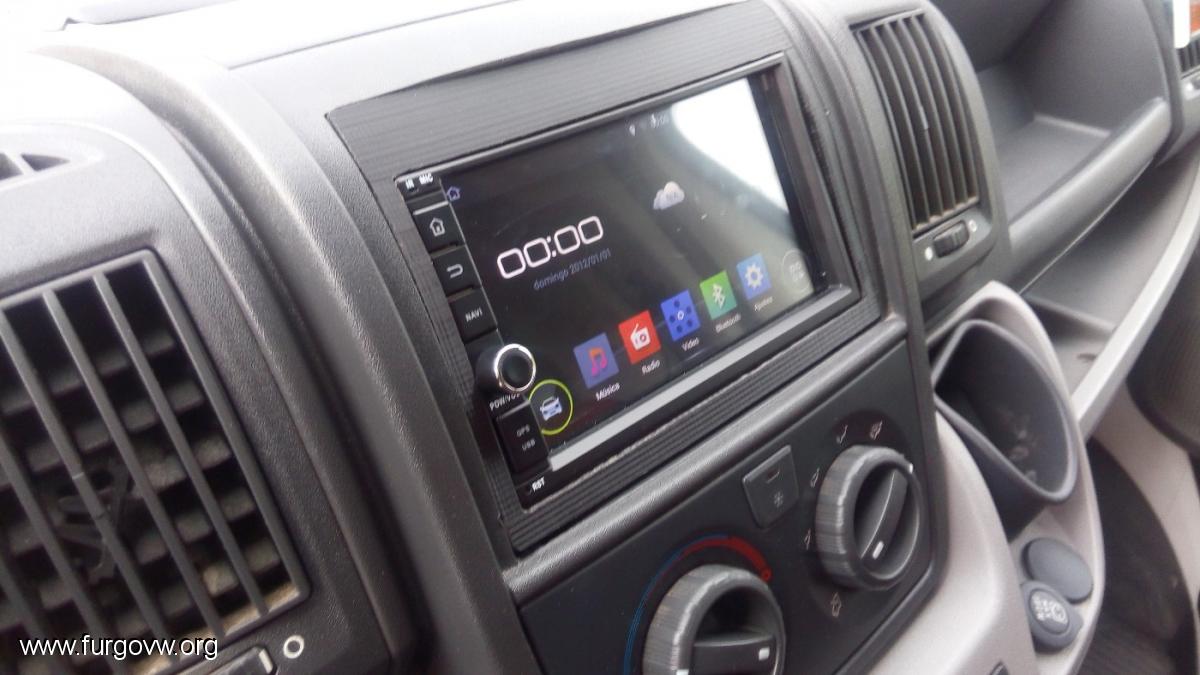

Y al final estos son los resultados.

[sherco06]

muy currado, vaya maquina.
¿te salia mas economico que comprarlo ya hecho?

[erasrdam]

Si, me salia mas economico, aunque de tiempo no!
Los que hay salen a partir de 20€ mas gastos de envio, como el enlace que han compartido mas arriba, ese sale por 35€ aprox. Ademas por las medidas lo tendria que haber reformado tambien.

[sherco06]

Muchas gracias.

Yo el que monte en la mia, queda perfecto. Tuve que cortar el plasrico interior de la furgo para que pudiera entrar la radio, pero lo demas todo clavado y como si fuera de serie

[WIDGET]

Sherco 06 puedes poner una foto y decir cual compraste tu?

Enviado desde mi Redmi Note 3 mediante Tapatalk

[sherco06]

A ver si mañana le saco una foto y la cuelgo..

[sherco06]

De esta forma queda con el marco que yo tengo montado

El enlace del marco es este http://www.ebay.es/itm/FIAT-Ducato-Radio-Blende-Auto-Einbau-Rahmen-Doppel-2-DIN-Halterung-Metal-Schacht-/400996097040?hash=item5d5d3adc10&_uhb=1

[WIDGET]

No veas casi 45 euros el marco y la faja q sujeta la radio. Ojuuuu q dolor.

Enviado desde mi Redmi Note 3 mediante Tapatalk
