Y sigo...no hay instalación en luces de cortesía

[Yako]

Pues otra mas... Al ver que no se encendían las luces de cortesía me he puesto a desmontar los cacharritos que hacen de interruptor en las puertas y sorpresa!!! No hay cables!!!!  que carajo se puede hacer? Habrá que pasar cable por todos laos? A Alguien le ha pasado? El tema es que las luces se encienden si le das al interruptor de la propias lamparitas, así que hasta allí hay corriente...

[brubelmusi]

Mira a ver si los cables estan en los huecos no vaya a ser que un dia los desconectasen para algo y los dejasen sin conectar. Me parece raro que lps hatan cortado.

[Yako]

Pues es que los agujeritos son pequeños pequeños como para ver si están ahí. El tema es que no están ni en el conductor, ni en el copiloto ni en la corredera. He desmontado los 3 interruptores y están ahí al aire sin rastro de cables

[brubelmusi]

Si desmontas la tapa del pilar que va entre la puerta del acompañante y el porton lateral deberias de tener acceso al cableado para saber si hay algo o no. Si no busca un taller que tenga una minicamara para oquedades.

[Yako]

Ok, mañana me pongo al lío y a ver si encuentro cables. Lo de la cámara lo mirare tb pero me da a mi que no hay...
Gracias , mañana sigo

[Yako]

Mirando y desmontando me he encontrado con esto

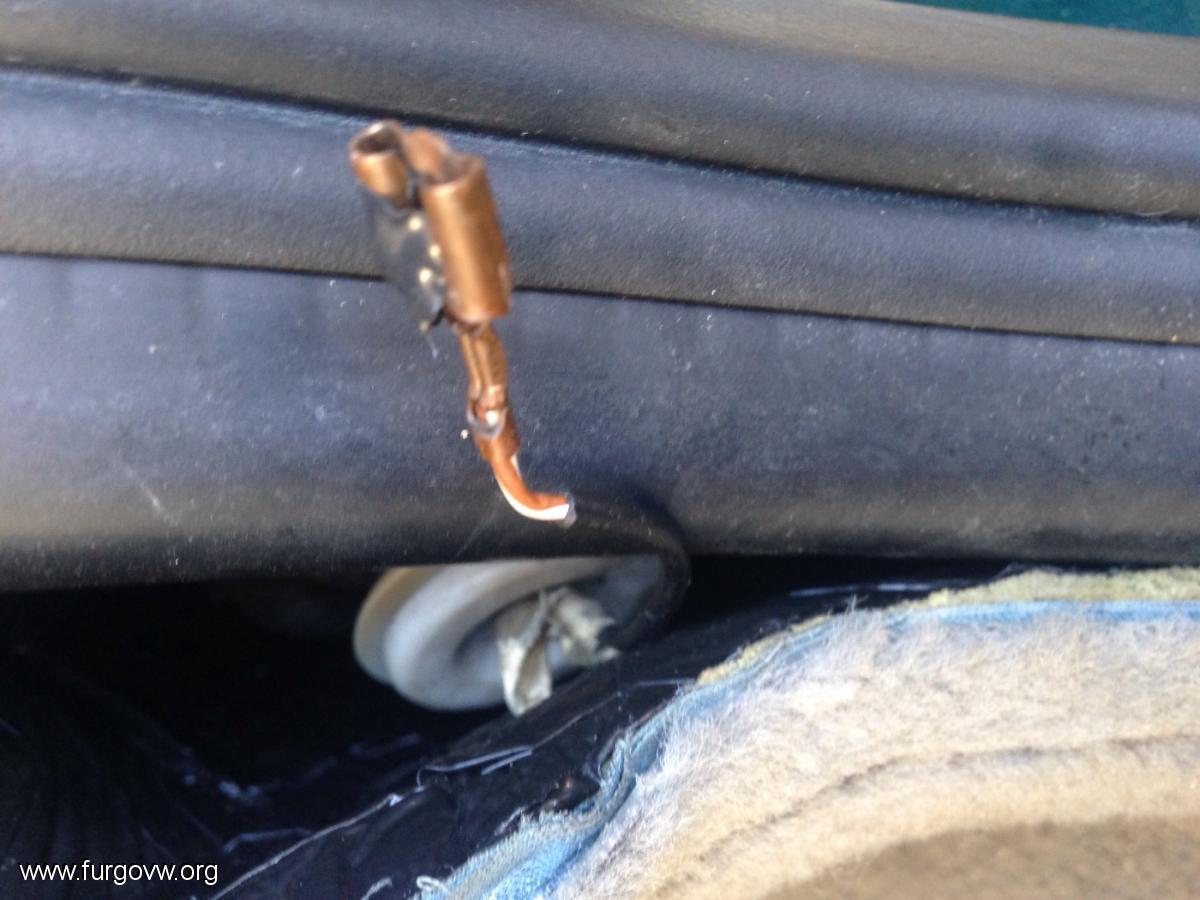

Puerta copiloto, solo un cable banco/marrón

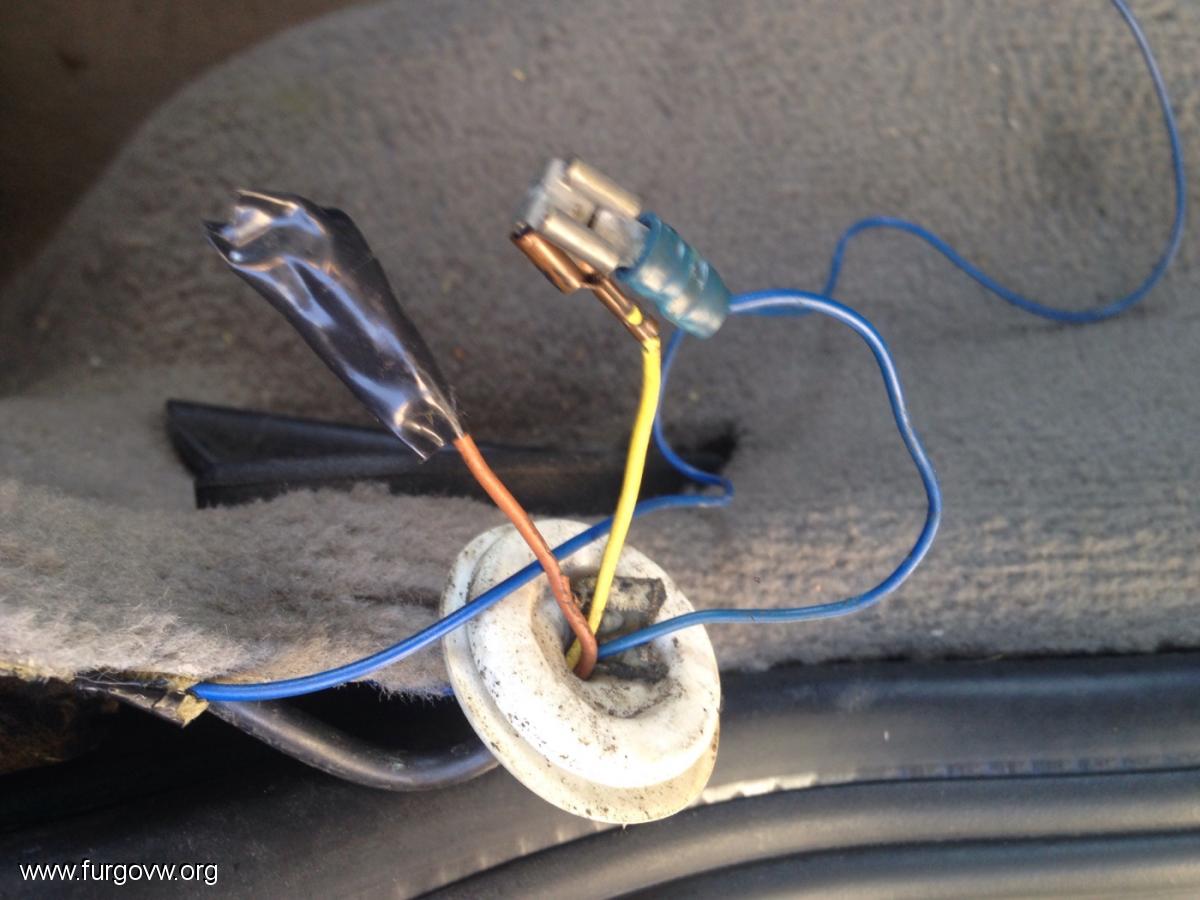

Puerta piloto, cable marrón y otro cable amarillo que se une a uno azul en el terminal pero este azul no va a ningún lado ( esta cortado)



Le suplico a alguien que me guie un poco!!!

[brubelmusi]

El interruptor de puerta tiene mas de un terminal? Si solo tiene uno por lo menos ya puedes comprobar el de la puerra derecha. Comprueba que no tenga corriente (polimetro o bombilla de prueba),enchufalo atornillalo y prueba esa puerta o haz masa con ese cable  directamente a la chapa y a ver si se enciende el plafon.

[Yako]

La primera imagen es la puerta del piloto

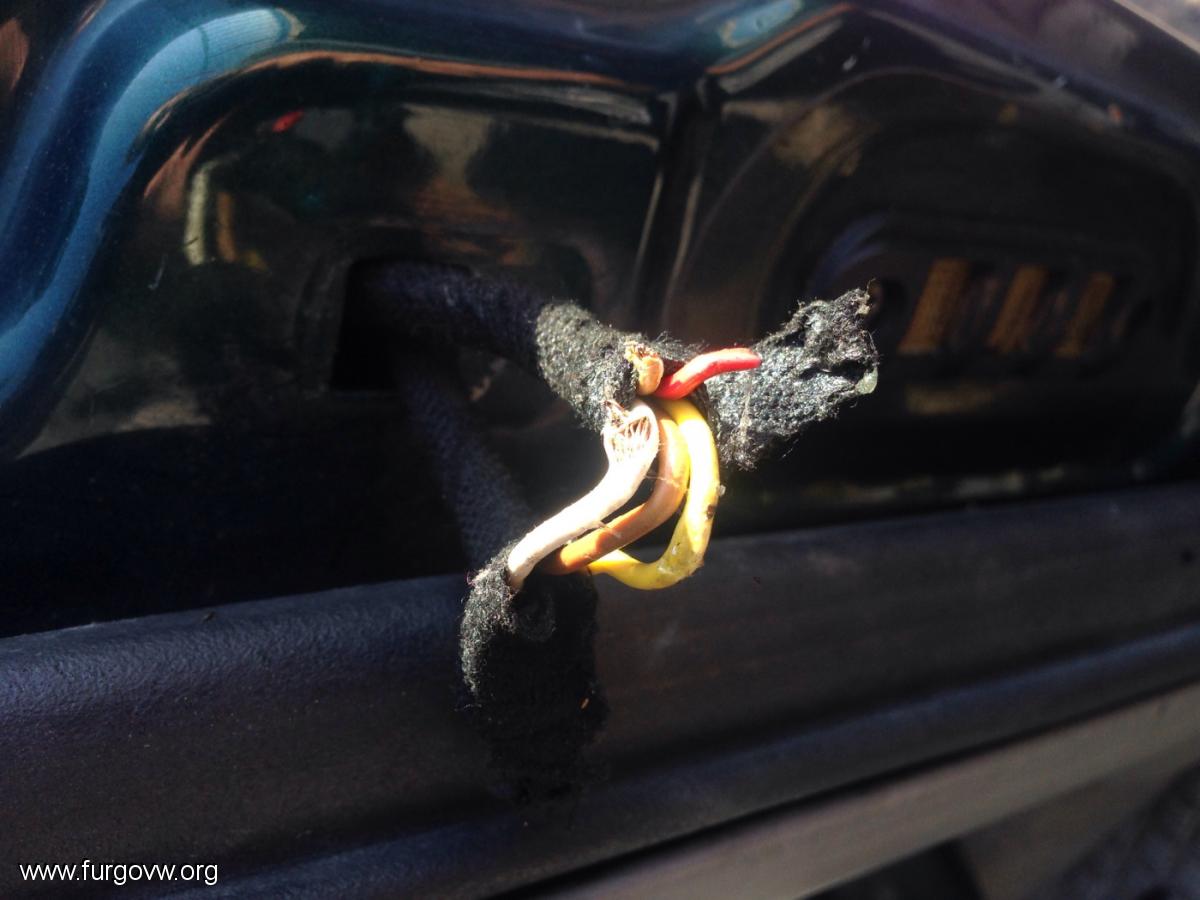

La segunda es la corredera

Ya he fundido un par de fusibles.... He conectado los que había sueltos en la corredera, que teóricamente es como si estuviesen las puertas abiertas. Al tocar la chapa con el lío de la puerta corredera zas! Fusible al carajo!
No se como seguir

[Yako]

El interruptor de puerta tiene mas de un terminal? Si solo tiene uno por lo menos ya puedes comprobar el de la puerra derecha. Comprueba que no tenga corriente (polimetro o bombilla de prueba),enchufalo atornillalo y prueba esa puerta o haz masa con ese cable  directamente a la chapa y a ver si se enciende el plafon.

A ver que me aclare... Cada interruptor no debería llevar dos cables?
Si toco la chapa con el terminal de la puerta que solo trae un cable hace chispas pero no se enciende nada

[amikoj]

Hola Yako,

A ver si se ayudarte.
Parto de mis conocimientos con mi furgo, una T4 California Coach de 1995.
Si tienes otra furgo puede ser diferente, pero si tu furgo es diferente y, sin embargo, es una VW, la información que aquí te explique es muy posible que te valga.

De origen, a la luz de cortesía, la que tienes en la cabina del techo, parte central, se enciende de dos maneras, que se elige mediante un interruptor:

Posición derecha.-
Se enciende cuando se abre cualquier puerta.

Posición central.-
No se enciende, siempre está apagada.

Posición izquierda.-
En esta posición permanece siempre encendida.

Lo normal es poner el interruptor hacia la derecha para que se encienda cuando se abra una puerta.

Para parar en la cuneta y mirar, por ejemplo, un mapa, el interruptor lo eliges hacia la izquierda.

Dicho todo ese rollo, te hablaré ahora del cableado.

A la luz le llegan 3 cables:

Cable 30, rojo, es el positivo y siempre tiene tensión (cuidado)

Cable 31, marrón, es una masa directa. Cuando pones el interruptor hacia la derecha, lo que haces es darle esta masa para que se encienda la luz.

Cable TK, marrón/blanco, va hacia el conector T2u2 y allí distribuye al interruptor de masa de cada puerta con el color marrón/negro. Para que se encienda la luz cuando abres una puerta, el interruptor deberá estar a la derecha y la masa de la puerta debe estar límpia, sin óxidos. El esquema que te nombro después no lo pone, pero creo que el cable amarillo es el que pasa por el cierre de masa. Concretamente en el esquema, son los que salen del 103, 106 y 108. (Ésto último de los cables amarillos debes confirmarlo, pues no se indica en el esquema, como ya te he dicho).

El resumen es que la luz siempre está energizada con positivo, se enciende cuando le das masa, bien sea voluntariamente o automáticamente al abrir puertas.

Todo este rollo puedes observarlo en el esquema eléctrico, página 26/9, que tengo colgado en este mensaje:
http://www.furgovw.org/index.php?topic=3564.msg3405523#msg3405523

Si no estás acostumbrado a ver esquemas eléctricos, igual tienes alguna dificultad. Si todo ésto te ayuda estupendo y si necesitas algo más ya dirás.

El cable azul que veo en tus fotos es un invento, no es original, al menos en la instalación de mi furgo. Mi sospecha es que el anterior dueño lo instaló para dar luz de cortesía, en lugar de reparar la masa. Atención, estas masas suelen fallar mucho por óxido, hay que limpiar muy bien y engrasar para proteger y que duren. En el foro hay más información sobre esas masas.

Este post tiene mucha información al respecto.
http://www.furgovw.org/index.php?topic=264509.0#top

Mucha suerte.

[Yako]

No veaaaaasssss! Primero muchas gracias por haber contestado. De este foro sale de todo
Ahora lo tengo mucho mas claro aunque debo ver de nuevo los esquemas, pero lo que he entendido es:
Que la luz siempre tiene un positivo directo y que a las puertas solo debe llegarme un cable que es el que cierra el circuito cuando abres la puerta. Y no se que carajo hacen tantos cables por ahí.... Ahora me toca investigar por que hace corto. Voy a ponerme a estudiar y mañana le meto mano otra vez.
Muchas gracias de nuevo!

[amikoj]

de nada hombre, para eso estamos, para echar un cable tal y como a mi también me lo han echado otras veces.
No dudes en seguir preguntando si no te sale, continuariamos investigando a ver.
Cuando te acuerdes, reporta cuál es tu furgo, marca, modelo y año de construcción, sólo por curiosidad de saber si es como la mía.
Salud y Kms

[Yako]

Hola! es la furgo de una colega que le estamos metiendo mano. Es una T4 tdi del 98. me he hecho con un buscapolos y estos dias miraremos de comprobar las masas una a una. Lo que mas me mosquea es en la parte del conductor. El cable azul que no va a ningun lado, me olvido de el,lo desconecto y ya. Pero el amarillo no se donde meterlo.
Iré diceindo segun vaya averiguando.
Gracias!

[DOKKERMAN]

Si el amarillo está junto al marrón en el hueco de la puerta de conductor es para el avisador de luces puestas.

[amikoj]

Mírate este hilo, que habla del dichoso cable amarillo:
http://www.furgovw.org/index.php?topic=184320.0

Saludos
