cambio de culata t4 aab

[GONTZI]

la calidad de aceite de motor segun vw multigrado SAE15W40/15W50 especificaciones VW 50500  pero para esto hay gustos

ok. muchas gracias.

[GONTZI]

Buenos días,
después de un fin de semana duro montado, por fin arranco. Me faltan unos ajustes que ya voy a comentar, pero primero a ver si puedo realizar una buena descripción, pido disculpas si cometo algún error, indicarme lo para que pueda modificar lo. Al final no tengo tantas fotos como quisiera, pero creo que las suficientes.

Comenzamos con el desmontaje: (consejo : guardar tornillos en bolsitas con cada pieza que soltemos, y los que se puedan dejar puestos mejor, son muchos los que vamos a soltar)
1- retirar la tapa de la batería(tornillo torx) y la batería(los dos bornes)
2- levantar la furgoneta y retirar la rueda delantera dcha
3-retirar el cubre cárter( creo que son 6 tornillos exagonales en la parte delantera y dos tuercas en la trasera)
4-Vaciar el aceite motor y el liquido refrigerante
5-retirar vaso de expansión (vamos haciendo hueco)
6- retirar filtro de aire y su acople
7- soltar el bote del limpia parabrisas(no hace falta sacarlo, solo cambiarlo de posición, mas tarde sino nos molestara)
8-soltamos soportes de cables y tuberías de la admisión.
9- soltamos la admisión y la retiramos (8 tornillos de llave allen  nº6) paciencia están difíciles de sacar.
10- Soltamos los colectores (10 tuercas hexagonales del nº13+arandelas), los colectores si podéis dejarlos  unidos al escape mejor. Las grapas de unión al escape se quitan bien, pero ponerlas fue una odisea .no sé si se podrá retirar la culata desencajando los colectores unidos al escape.
11- mi furgoneta lleva dos correas auxiliares una para el alternador y otra para la dirección asistida. Para retirar la del alternador, la destensamos mediante la tuerca con dientes que tiene debajo sujeta a un carril. Destensamos y sacamos, debería salir bien. Aprovechamos a soltar  y separar el alternador del carril, ya que el tornillo del carril sujeta a la bomba de agua al bloque.
12- retiramos el alternador, saldría con la culata, pero vamos a quitar peso. Para ello soltamos los cables del alternador, un faston, una tuerca de 8, otra de 13 y el soporte de los cables. Sacamos el tornillo que lo une al soporte y lo retiramos.
13- retiramos la correa de la dirección, para ello soltamos el tensor mediante una llave allen, no me acuerdo del nº y sale sin problema.
14- Soltamos la polea del cigüeñal, la mía es doble para las dos correas. Para ello tenemos que soltar los cuatro tornillos allen y el hexagonal grande del medio.(este suele estar muy duro). Una vez retirada la polea colocamos otra vez el tornillo hexagonal ya que lo utilizaremos para mover el cigüeñal.

15-  Soltamos las tapas de las correas de distribución y bomba de gasoil. La distribución lleva una superior con grapas, y la de abajo con tornillos de 10, excepto un 13 que además de sujetar la tapa, es el tornillo superior de la bomba de agua, este una vez retirada la tapa, volvemos a colocarlo. Para la tapa de la bomba de inyección, es un 13 arriba y un 10 abajo.
16- retiramos la tapa de balancines, para ello hay que quitar los tapones de las 4 tuerca que lleva, soltamos las tuercas, y de cada rosca retiramos una tapa de hierro y una junta de goma. Y podemos levantar  la tapa, Tener cuidado ya que por debajo lleva otra junta de goma cada tornillo. Podemos retirar también las roscas que unen la culata y la tapa.

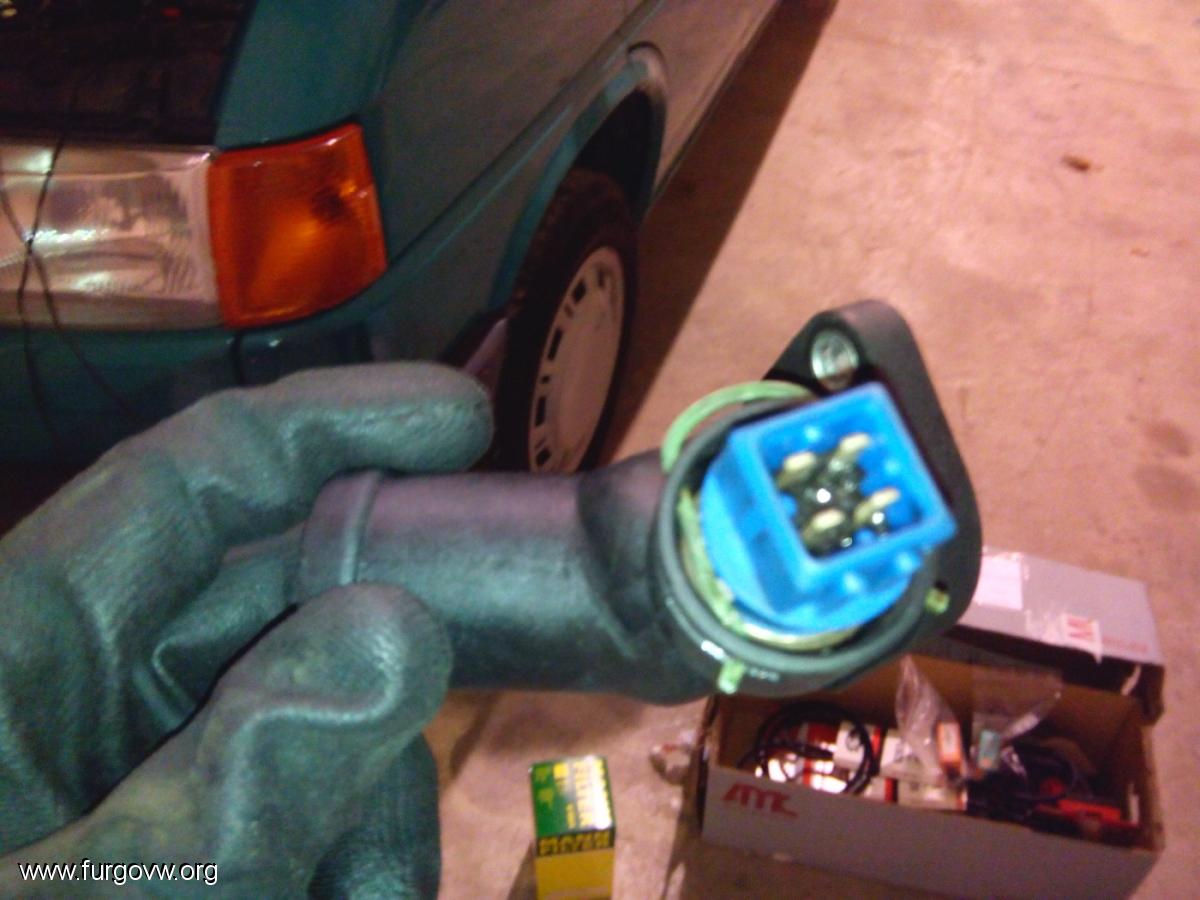

17- De la culata retiramos 2 tuberías que entran un del frente y otra del lateral derecho, la del frente es donde van los sensores del circuito refrigerante. En el lateral es una tubería en forma de T de plástico. Cuidado al sacarla no se rompa.



18- ha llegado el momento de poner en posición el motor y marcarlo todo.

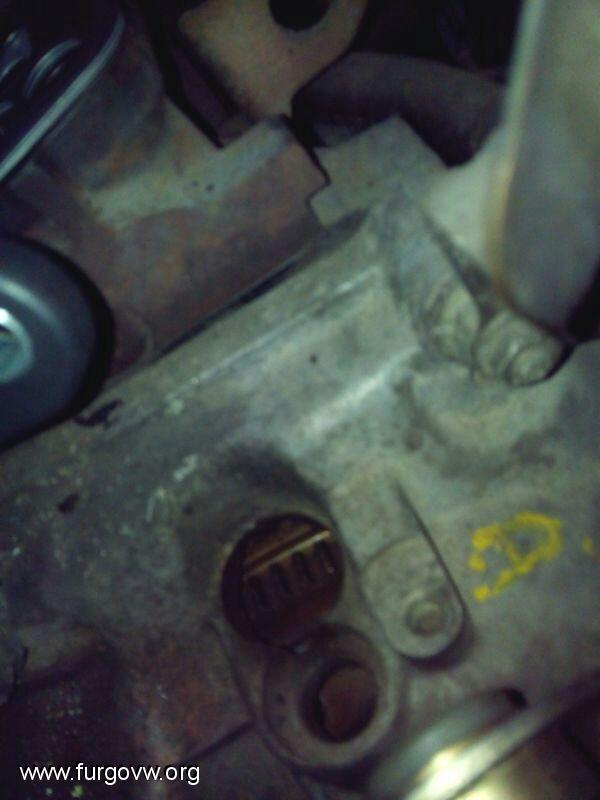

Para empezar, sacamos un tapón de plástico que hay en la caja de cambios, desde donde veremos el volante motor. Hacemos girar el motor desde el tornillo de la polea del cigüeñal que dejamos colocado, hasta  que veamos las marcas O T en el volante motor.  El saliente que tiene la caja hacia el volante tiene que quedar en el medio de la O y T. Ver  dibujo 4. La bomba de inyección debe quedar también a la vez en su marca ver dibujo 3. De este no tengo fotos.  Una vez en su sitio. Marcamos las poleas mediante un marcador o algo que pinte. La polea de cigüeñal al bloque, la polea las dos poleas del árbol de levas y la de la bomba, para tener mejores referencias.  Una vez en su posición y todo marcado soltamos el resto de cosas.



19- Soltamos las tuberías de gasoil que van de la bomba a los inyectores, las sacamos del todo.. El sobrante de los inyectores( solo el de retorno, los que van de uno a otro no hace falta)tambien
20- Soltamos el cable que da corriente a los calentadores, y el ultimo de la dcha. según miramos el motor ya que sino se quedara enganchado al sacar la culata.
21-soltamos el depresor del freno, esta en el frente, sacarlo con cuidado ya que lleva el pistón suelto y se puede caer.
22- Soltamos la correa de la bomba de inyección, sale llevándola hacia la dcha., no lleva tensor ni nada.
23- Para sacar la correa de la distribución, debemos des tensarla desde la bomba de agua, para ello lleva dos agujeros chinos el los tornillos de abajo. Los soltamos un poco y empujamos la bomba. Así la correa sale sin problemas. Aquí podemos ver los agujeros chinos de  la bomba. también quitaremos el rodillo de la correa para poner nuevo. tornillo de 10


24-una vez sueltas, en el lado de la distribución, hay una chapa entre las poleas y el motor hay que retirarla.

25- llega el momento de soltar los tornillos de la culata. Lo haremos en el orden inverso al de apriete.  No saquéis los tornillos según soltéis ya que sino al soltar los últimos podría caerse la culata. Ya solo queda levantarla y ver el estado de la junta y de la culata.


26-retiraremos también la bomba de agua ya que ira nueva.

Hasta aquí el desmontaje,  en cuanto pueda pongo el montaje.
Repito que si hay algún error, por favor comunicarlo para que modifique.

Un saludo

[GONTZI]

MONTAJE DE CULATA 2.4D:
Una vez retirada la culata y comprobar que no tiene reparación, tome la decisión de comprar una nueva completa, con árbol de levas, válvulas y todo lo demás. Una vez me llega el paquete con la culata t el juego de juntas de la parte superior, nos ponemos manos a la obra.
1-limpiamos bien la zona donde apoya la culata en el bloque, muy importante dejarlo bien limpio y liso.
2-preparamos la culata:

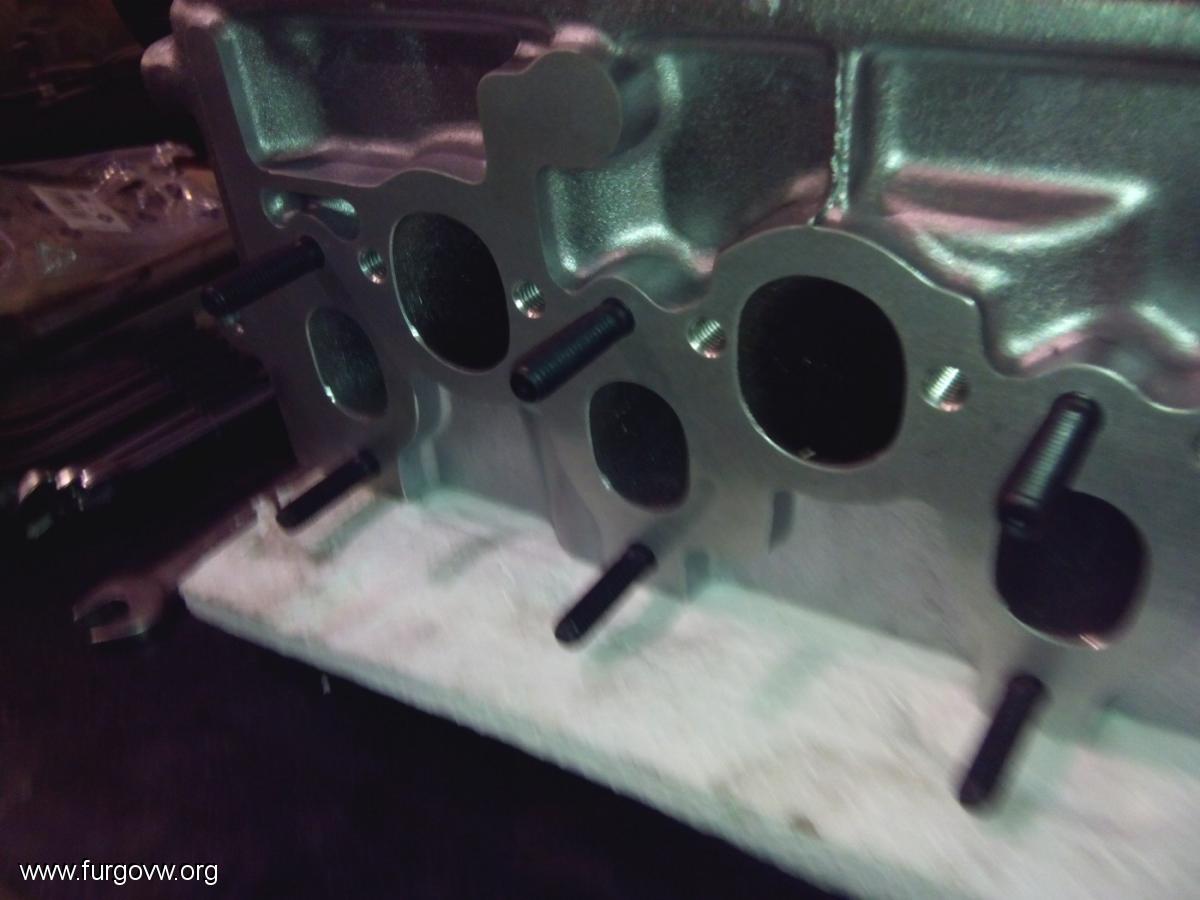

Viene sin montar los espárragos de los colectores de escape, del depresor y la salida de gases. Los espárragos los montamos con contratuerca y la salida de gases entra a presión.

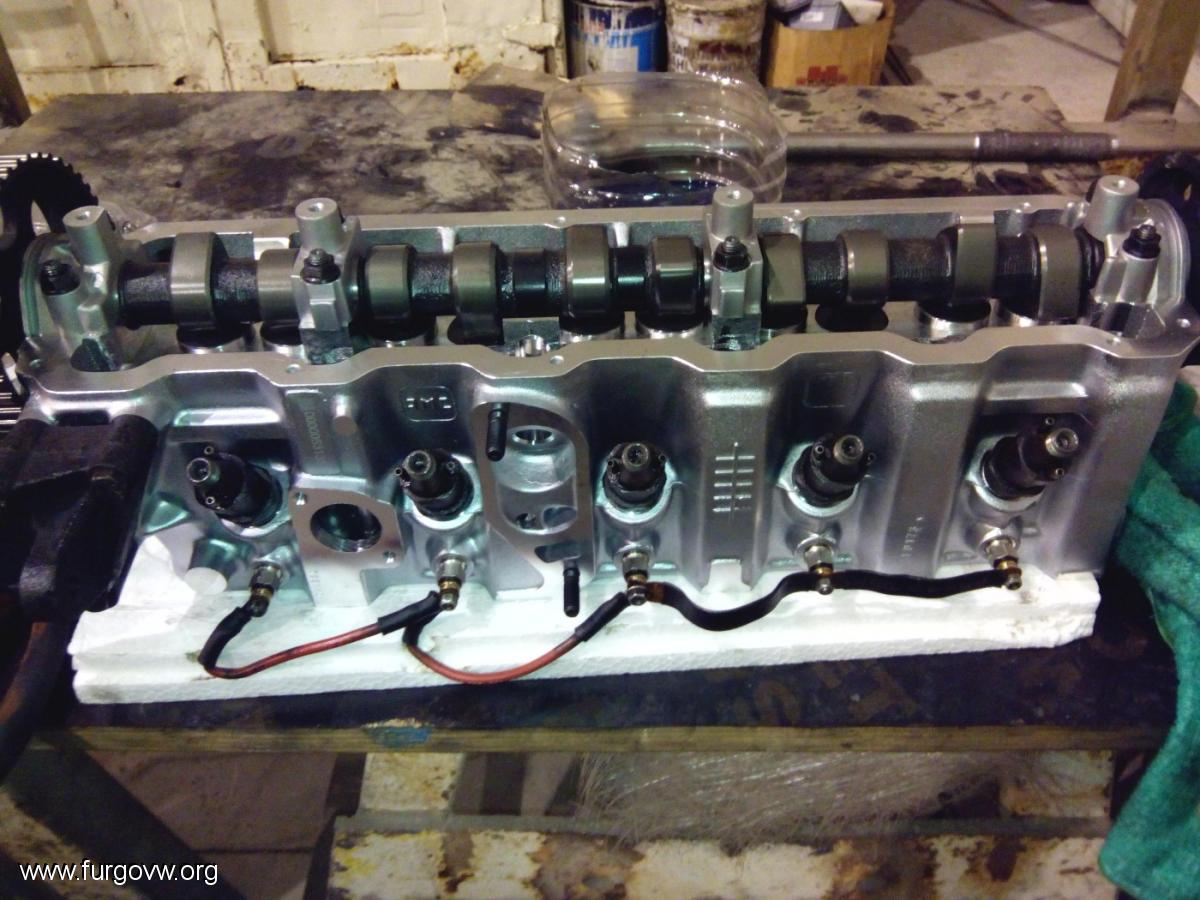

Montamos también los inyectores, y los calentadores. Es mejor  hacerlo fuera. Los cables de los calentadores, los pondremos después.

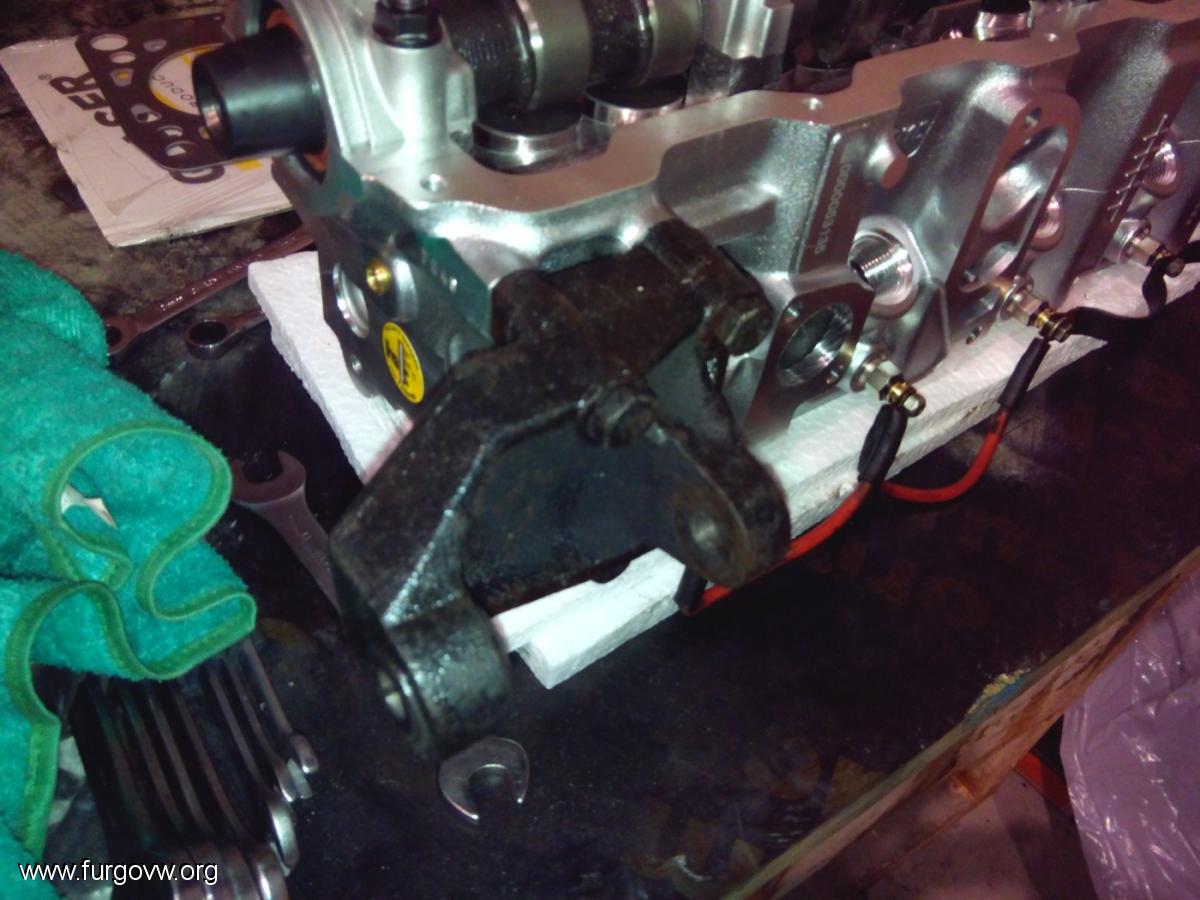

Montamos también el soporte del alternador.
Para poner la culata en el punto para su colocación, hacemos girar el árbol de levas hasta que en el lado dcho(lado de la bomba de inyección), que tiene una comida de lado a lado, queda a nivel con la culata, ver figura 8. Se puede meter una llave fija en el hueco para comprobarlo sino tenemos el útil.



3-Soplamos bien las cámaras de los pistones, para que no quede suciedad dentro.
4-Comprobamos que el cigüeñal este en marcas.


5-Colocamos la junta sobre el bloque, tiene dos tetones para sujetarse.

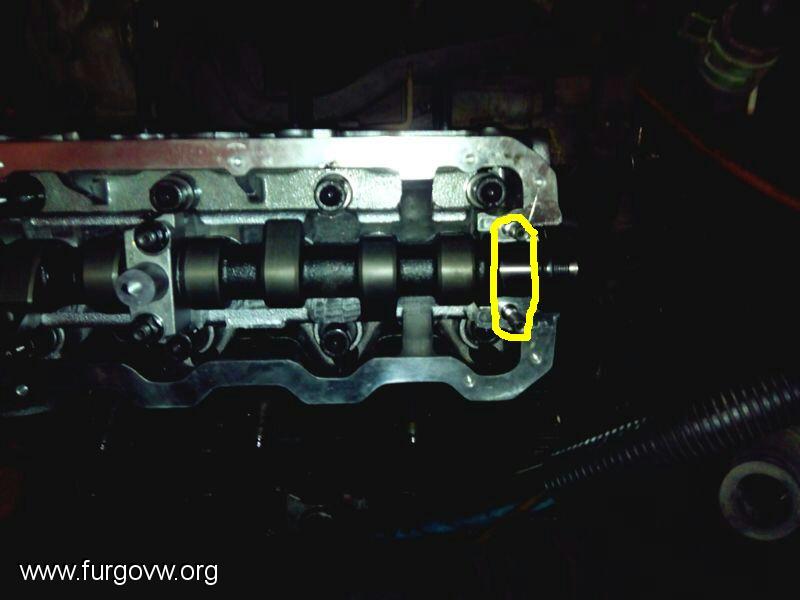

6- Posicionamos la culata sobre la junta y abocamos los tornillos de culata para que se sujete. Tuvimos que quitar uno de los arcos que sujetan el árbol (dcha del todo) porque no nos entraba la arandela del tornillo.


7-Realizamos el apriete de la culata según manual mediante una dinamométrica y un medidor de ángulos. (el apriete de los ángulos debe realizarse en un movimiento).
Ya tenemos la culata apretada.
8-Colocamos la chapa protectora del lado de la distribución.
9-Colocamos la polea del lado de la distribución en el árbol de levas.(no apretar del todo)
10- Colocamos el nuevo rotor de la distribución.

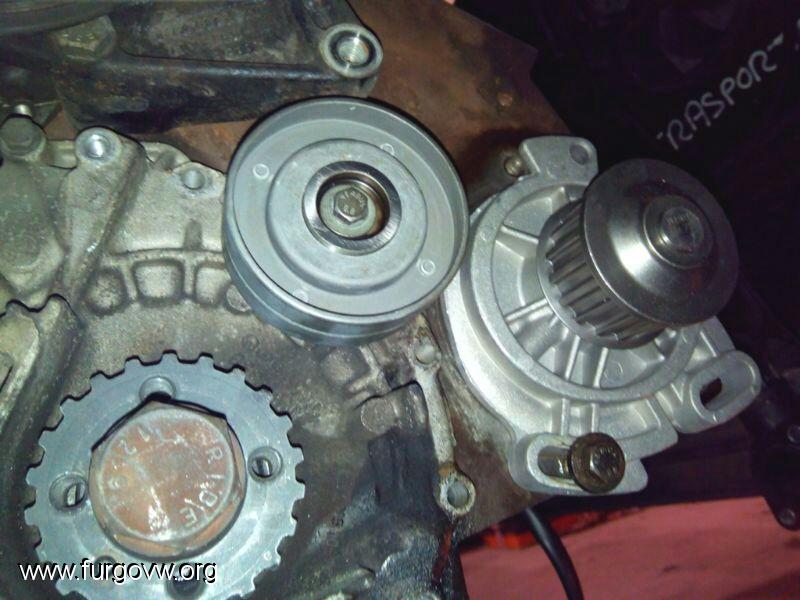

11-Colocamos la bomba de agua, poner los tres tornillos sin apretar del todo y sin la tapa, que tenga juego para luego tensar la correa. Colocar en el de abajo a la izq la guía de tensión del alternador.
12-Vovemos a comprobar que tenemos  las marcas en su sitio y metemos la correa en su sitio.
13- Tensamos la correa moviendo la bomba de agua y apretamos los dos tonillos de los agujeros chinos de la bomba. Apretamos la polea del árbol, sujetando la correa contra ella, puede darse el caso de saltar algún diente.
14-Comprobamos otra vez las marcas del cigüeñal y el árbol de levas.( Si no están bien, soltar y volver a hacer)
15- Ahora podemos soltar el tornillo superior de la bomba de agua y colocar la tapa de la bomba. Apretamos el tornillo de 13 y ya dejamos la bomba apretada. Ya tenemos el lado de la distribución.
16- El lado de la bomba es más sencillo, pero no menos importante, ya que si no lo hacemos bien no arrancara. Comprobamos la marca de la bomba. Colocamos la polea en el árbol, y metemos la correa. Apretamos la polea.
17- Comprobamos todas las marcas. Si hay alguna duda, es mejor volver a intentarlo.
YA TENDRIAMOS LAS CORREAS MONTADAS, COMPROBAMOS QUE NO CHOCAN LAS VALVULAS CON LOS PISTONES DANDO 2 VULETAS AL CIGÜEÑAL. SI SE ATASCA, ESTAN MAL MONTADAS.

A PARTIR DE AQUÍ SERIA MONTAR AL INVERSO TODO LO DESMONTADO.

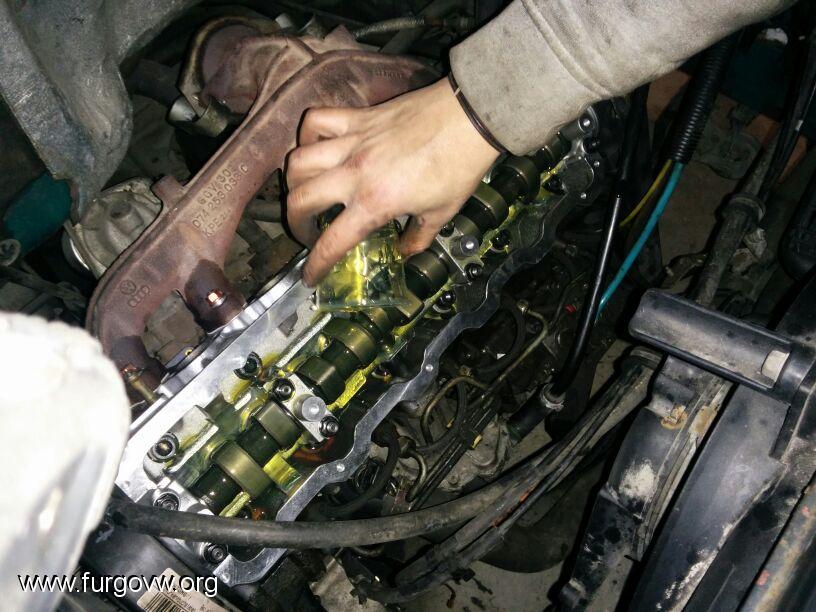

ANTES DE PONER LA TAPA DE BALANCINES ECHAR ACEITE NUEVO SOBRE EL ARBOL DE LEVAS POR TODOS LADOS, PARA CUANDO LA ARRANQUEMOS NO COMIENCE A TRABAJAR EN SECO HASTA QUE LLEGUE EL ACEITE ARRIBA.


RELLENAMOS DE LÍQUIDOS Y ARRANCAMOS,  SI VEMOS QUE NO ARRANCA, PURGAMOS LOS EL CIRCUITO DE INYECCION SOLTANDO UN POCO LOS TUBOS DEL GASOIL E IR CERRANDOLOS SEGÚN SALGA GASOIL CUANDO INTENTAMOS ARRANCAR. SI UNA VEZ ECHO ESTO, NO ARRANCA, PUEDE SER QUE NO ESTE BIEN CALADA LA BOMBA. PERO SI HEMOS SEGUIDO BIEN LAS MARCAS, NO DEBERIA SER ASI.
UNA VEZ ARRANCADA COMPROBAR TEMPERATURAS Y PURGAR BIEN EL CIRCUITO.


ESPERO QUE OS SIRVA, REPITO QUE SI VEIS ALGÚN ERROR AVISARME PARA MODIFICAR LO.

UN SALUDO A TODOS.
