Interruptor 5 pins

[iltuonaonero]

Hola amigos!
Bueno, tengo una duda con unos interruptores.
Os explico, quiero hacer un pequeño cuadro eléctrico para la furgo, para la nevera, enchufes de mechero, etc... El caso es que he visto en ebay unos interruptores muy chulos, pero me asaltan dudas para la conexión.

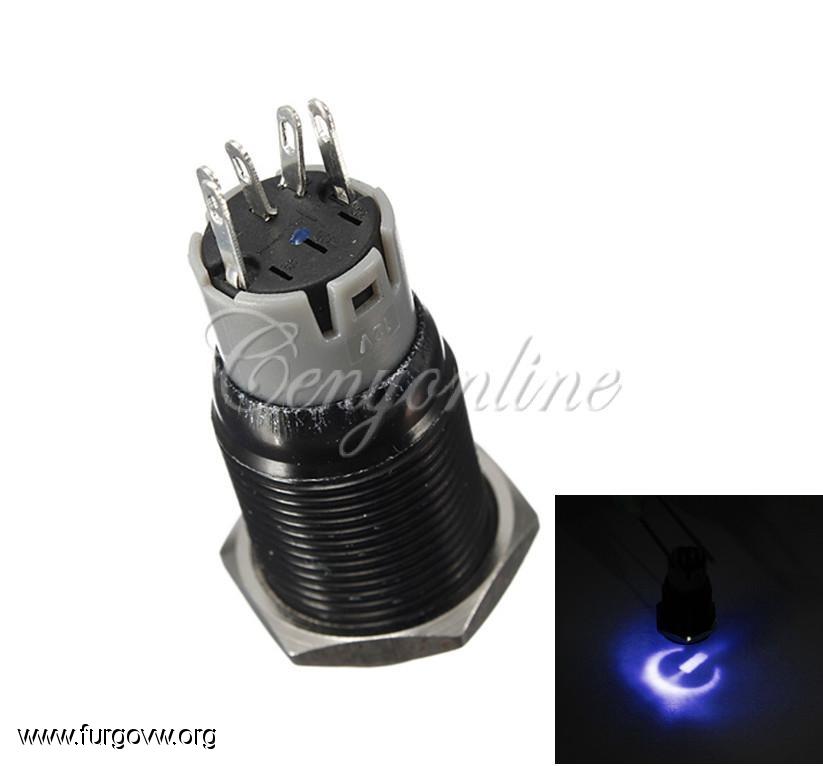

Este es el interruptor en cuestion.



Como veis, tiene 5 pines, y segun dice el fabricante corresponden a +, - , NO1, NC1, C1.

Como tendría que conectarlos, para por ejemplo conectar la nevera?

Muchas gracias por adelantado!

[cucaracha]

Depende de si la luz se activa cuando pulsas el botón y si se enciendo al alimentar irá de un modo u otro.

Si se enciende y apaga la luz automáticamente cuando pulsas (el pulsador lo hace sólo internamente), pues 12v al +, masa al -, y luego masa al C1 y llevas el NO1 al negativo del equipo que quieres cortar. El positivo del equipo a 12v (a un fusible, claro...). Los 12v del + a ese mismo fusible por cierto.

Si por contra se enciende cuando alimentas esos + y -, la parte del NO1 y C1 igual que en el anterior. El + irá a 12v (al mismo fusible que el equipo que controle, como en la anterior) pero ahora el negativo irá al NO1. Asi el conmutador lo cortará también al igual que el equipo.

Para probar lo de la luz, le metes 12v al + y masa al negativo y pruebas. Si se queda siempre encendido cuando accionas el conmutador, la opción segunda. En el otro caso, la primera.

Tienes que tener en cuenta la corriente que "aguanta" ese pulsador. Si te pasas quemarás el contacto.

Saludos.

[iltuonaonero]

Depende de si la luz se activa cuando pulsas el botón y si se enciendo al alimentar irá de un modo u otro.

Si se enciende y apaga la luz automáticamente cuando pulsas (el pulsador lo hace sólo internamente), pues 12v al +, masa al -, y luego masa al C1 y llevas el NO1 al negativo del equipo que quieres cortar. El positivo del equipo a 12v (a un fusible, claro...). Los 12v del + a ese mismo fusible por cierto.

Si por contra se enciende cuando alimentas esos + y -, la parte del NO1 y C1 igual que en el anterior. El + irá a 12v (al mismo fusible que el equipo que controle, como en la anterior) pero ahora el negativo irá al NO1. Asi el conmutador lo cortará también al igual que el equipo.

Para probar lo de la luz, le metes 12v al + y masa al negativo y pruebas. Si se queda siempre encendido cuando accionas el conmutador, la opción segunda. En el otro caso, la primera.

Tienes que tener en cuenta la corriente que "aguanta" ese pulsador. Si te pasas quemarás el contacto.

Saludos.

Muchas gracias cucaracha.

Ya lo he visto mas claro!!

Saludos.
