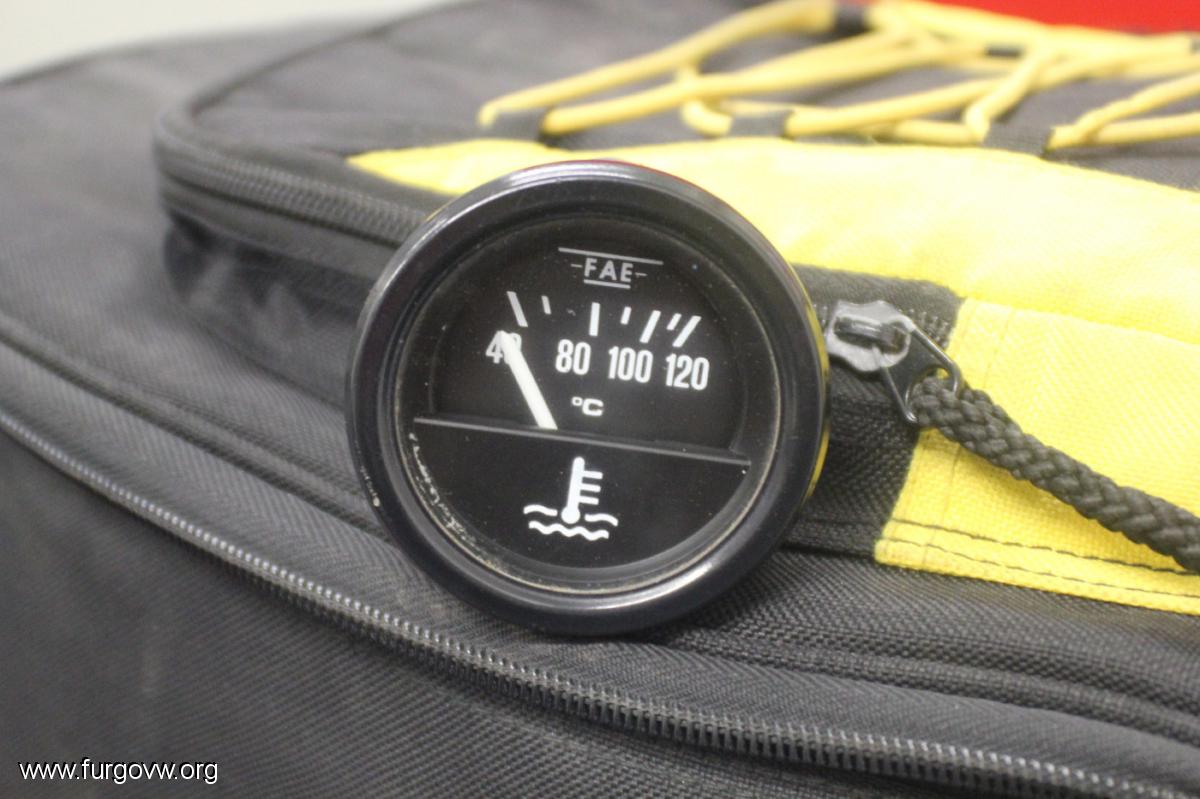

Como se instala un medidor de temperatura FAE?

[katangacity]

[alcasa]

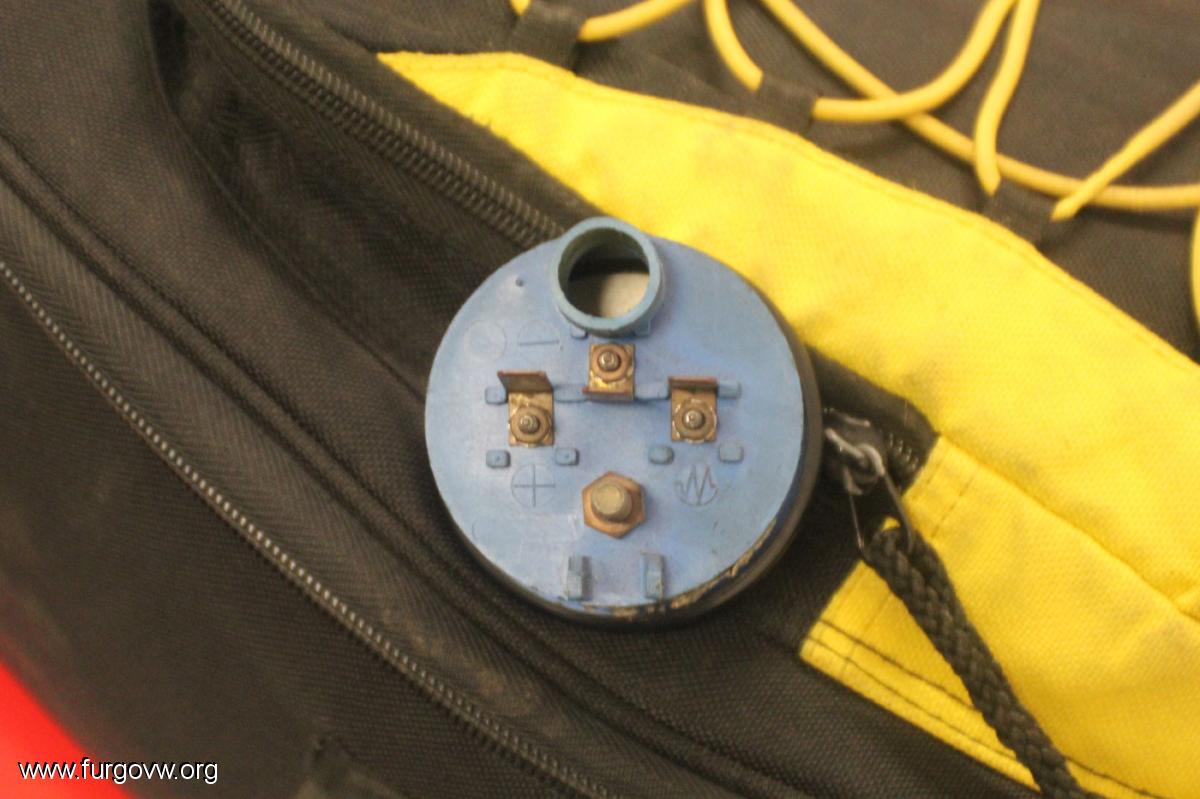

en la patilla de la izquierda señalada con "+" le conectas alimentación positiva tras la llave de contacto

en la patilla del centro señalada con "-" lo conectas a masa

en la patilla de la derecha señalada con "ϟ" , o algo parecido, lo conectas al sensor del motor, ese sensor debe de hacer su resistencia a masa, por lo que sólo debe de llevar conexión para un sólo cable

en ese agujero grande va un portalámparas con una bombilla que hay conectar a la salida del conmutador del alumbrado de posición

[rubenzuri]

no se que sensor tendras.
Si es sumergido, roscas en zona de agua y listo.
Si no, El sensor te vendrá con un agujero, elige para sujetarlo un lugar en el que este en contacto la mayor parte de el con la culata

[alcasa]

en este brico:

http://www.furgovw.org/index.php?topic=17536.0

tengo montado un termocontacto de la marca Fae, esta marca los fabrica con la misma forma pero con su mecanismo de termorresistencia para acionar tu reloj, si lo montas de la misma forma que en el brico y como dice Rubenzuri, debería de funcionarte bien
