Interruptores, ¿cómo conectarlos?

[Bakoa]

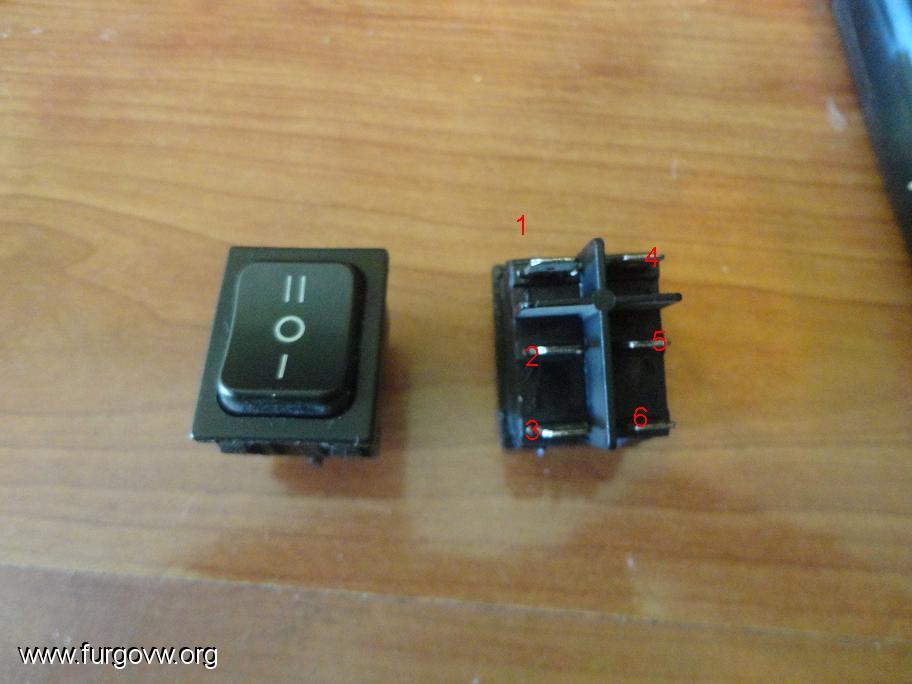

Pues bien. estoy liado con unos interruptores que traia la ambulancia. el primero es de 3 posiciones   (apagado/ encendido 1 / encendido 2)
mi idea es que a la entrada 1 sea la bat de motor     a la entrada 2 sea la bat auxiliar     i a la salida pal voltimetro. pero me encuentro con que tiene 6 pestañas i no se donde deve ir cada cable... alguno tiene idea??


dejo foto







luego tengo un interruptor de 2 posiciones (on/of) pero con tambien 6 pestanyas. pero al desmontarlo me fije que la entrada era la pestanya 1 i la salida la 2 asi que no veo problema

[Manuko]

a simple vista parece un conmutador de 2 circuitos, en los centrales irian el + y el - y en cada extremo se conectaria el consumible, el indicador etcetc... lo que quieras poner. de todas formas con un polimetro que marque continuidad se podria sacar, ese ejercicio lo hacia yo en la escuela. Si aun no lo pillas dime e intentare explicarte con un esquema.
saludos





[Bakoa]

a simple vista parece un conmutador de 2 circuitos, en los centrales irian el + y el - y en cada extremo se conectaria el consumible, el indicador etcetc... lo que quieras poner. de todas formas con un polimetro que marque continuidad se podria sacar, ese ejercicio lo hacia yo en la escuela. Si aun no lo pillas dime e intentare explicarte con un esquema.
saludos





Bueno en principio el negativo no lo iva a poner...
solo quiero que sea como un interruptor que en la salida este el voltimetro i luego conectar el positivo de la bat 1 el positivo de la bateria auxiliar i poder apagar el voltimetro ver la carga de la bateria 1 i la de la bateria 2....

[Manuko]

solo lo quieres para ver los voltios de las baterias??

[Manuko]

para eso con uno de tres te valdria, yo pienso que con el que tienes se podria hacer, a ver que tal me queda el esquemilla:

                         -
            4 o      5 o       6 o                     1- al + de una bateria
                           |                                 2- al + del voltimetro
                           V                                3- al + de la otra bateria
                           |                                 4- a masa
            1  o      2 o        3 o                   5- al negativo del voltimetro
                        +                                   6- a masa

Lo que te dije antes, que con un polimetro y unos cables se sacan todos los terminales del conmutador.
Creo que asi te funcionaria, estoy a la espera que alguien con mas conocimientos que yo me corrija
Creo que tambien hay voltimetros preparados para esto que vienen ya con el interuptor incorporado.
ya me contaras como te va el tema
saludos

[Bakoa]

para eso con uno de tres te valdria, yo pienso que con el que tienes se podria hacer, a ver que tal me queda el esquemilla:

                         -
            4 o      5 o       6 o                     1- al + de una bateria
                           |                                 2- al + del voltimetro
                           V                                3- al + de la otra bateria
                           |                                 4- a masa
            1  o      2 o        3 o                   5- al negativo del voltimetro
                        +                                   6- a masa

Lo que te dije antes, que con un polimetro y unos cables se sacan todos los terminales del conmutador.
Creo que asi te funcionaria, estoy a la espera que alguien con mas conocimientos que yo me corrija
Creo que tambien hay voltimetros preparados para esto que vienen ya con el interuptor incorporado.
ya me contaras como te va el tema
saludos

perfectissimo! es la respuesta que necesitava!
ahora bien si solo conecto 1 2 i 3 i ningun neghatiovo no funcionara igual???

[Jose berlingo]

Saludos desde tenerife te comento si vale de ayuda: en una posición digamos I se unen las pestañas 1-2 y 4-5 y en la posición II se unen las 2-3 y las 5-6 espero que sirva de ayuda

[Manuko]

perfectissimo! es la respuesta que necesitava!
ahora bien si solo conecto 1 2 i 3 i ningun neghatiovo no funcionara igual???

si, siempre que conectes el voltimetro a masa,

[Bakoa]

perfecto lo acabo de poner i de perlas!

Graciasss!

[Polinizador]

perfectissimo! es la respuesta que necesitava!
ahora bien si solo conecto 1 2 i 3 i ningun neghatiovo no funcionara igual???

Si el negativo del voltímetro lo conectas a masa, te puedes ahorrar conectar los terminales 4, 5 y 6 (siempre y cuando tengas las baterias conectadas a la masa del vehiculo). Si tuviese 3 terminales te serviría igualmente.
