Soporte tubos de plástico circuito de refrigeración

[Lo1]

Como estaba trabajando en los bajos de la furgo en otro brico, me he encontrado esto

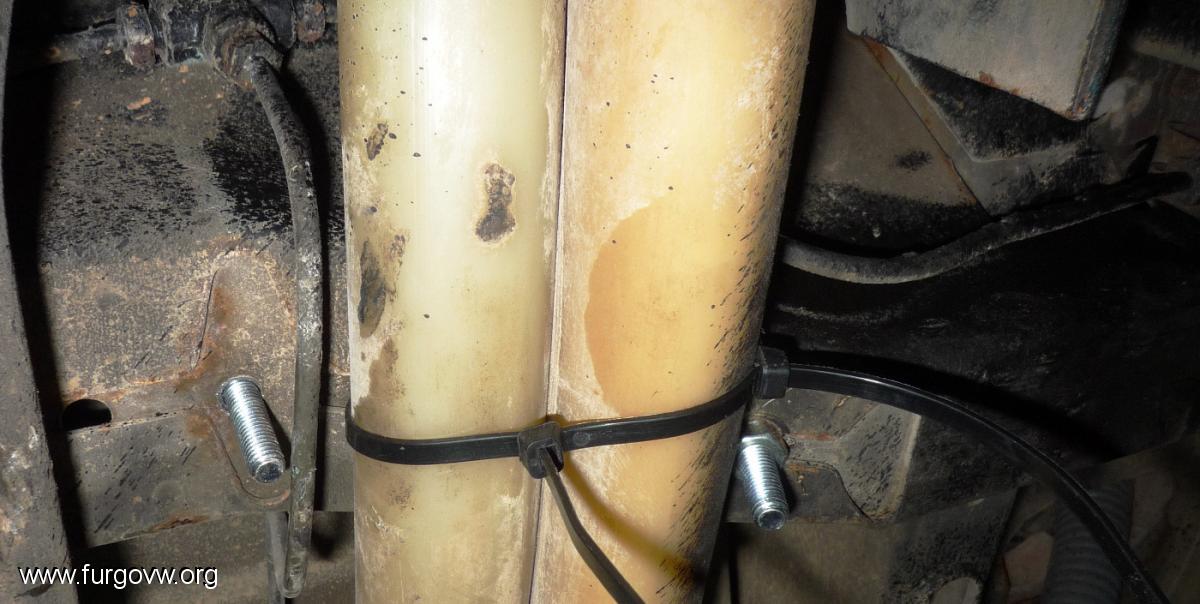

los tubos que hacen circular el anticongelante hasta el radiador delantero y vuelta, unidos y sujetos con una brida colgando de la zona del motor en el que se une a los manguitos.
Esta situación hace trabajar la zona de unión al tener que soportar un peso considerable en voladizo, así que he preparado un soporte intermedio para aliviar el peso

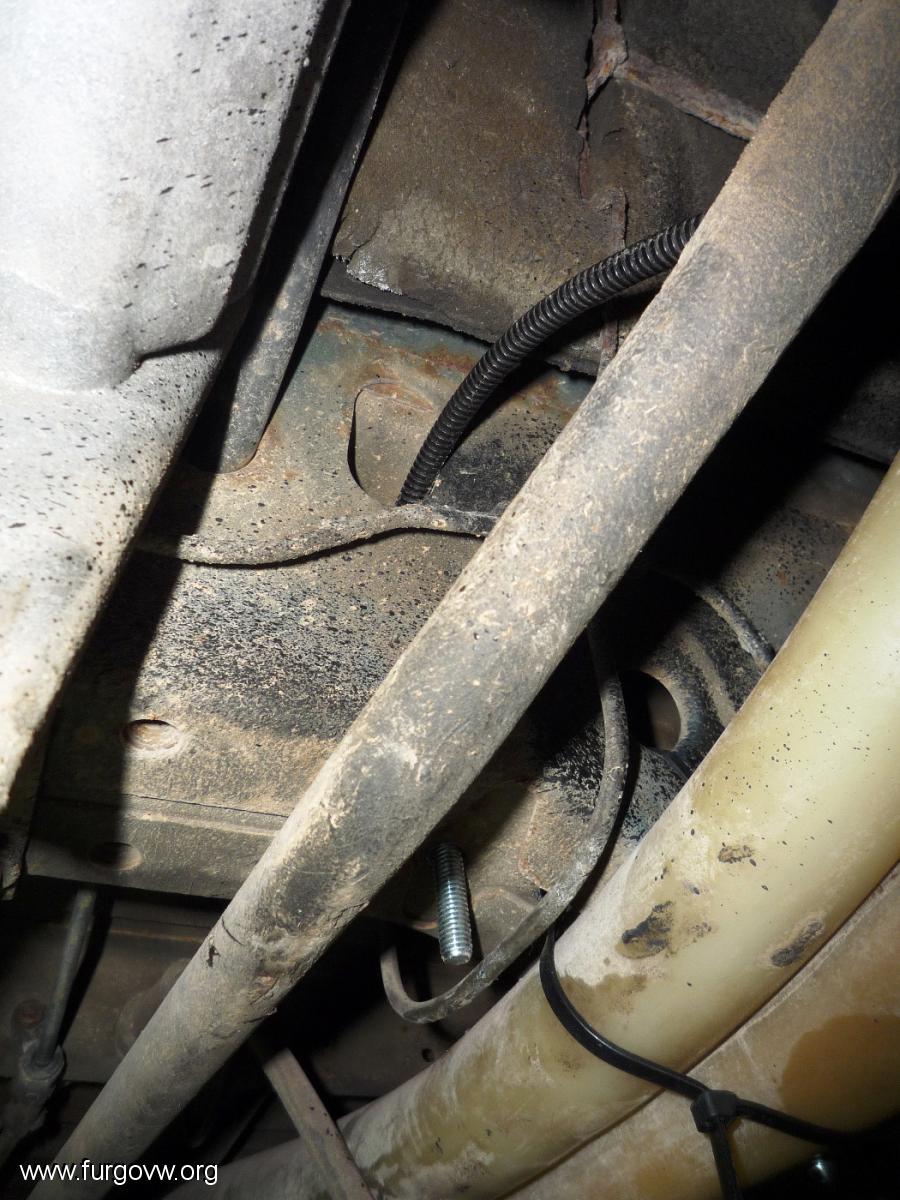

para ello he agrandado dos orificios ya existentes en el travesaño del chasis y con la ayuda de una linterna imantada he introducido por el orificio que veis en la foto un tornillo de M8 y lo he sujetado al larguero con una tuerca.

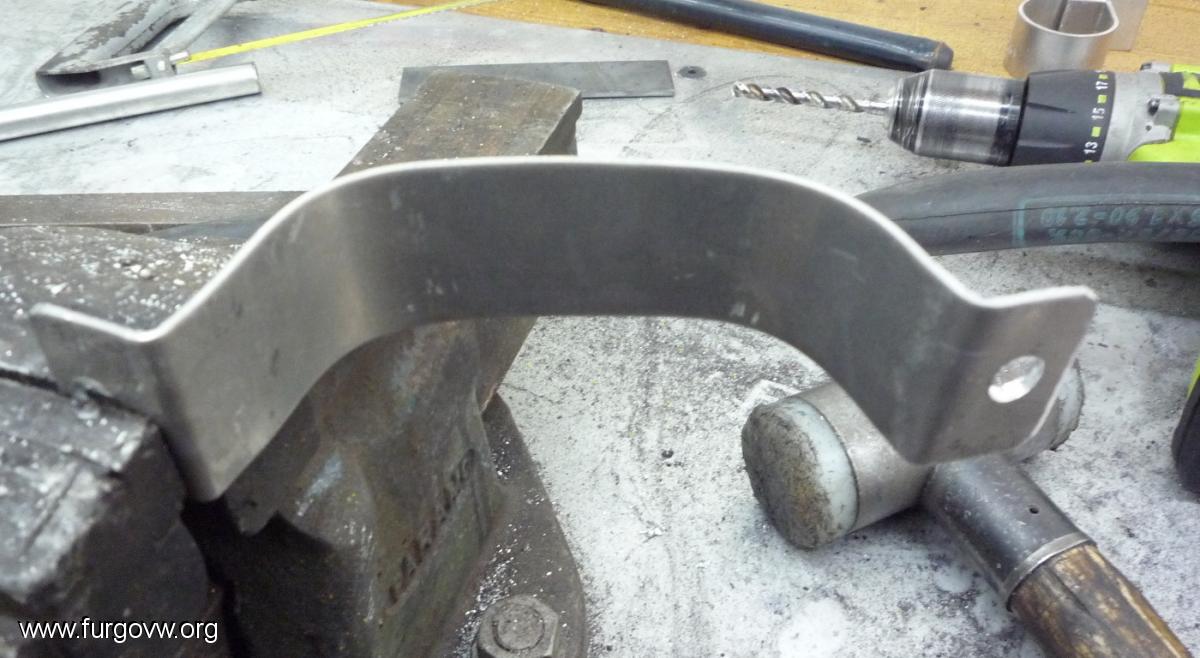

a continuación toca fabricar un abarcón que sujeto a los dos tornillos del travesaño nos soporte los dos tubos

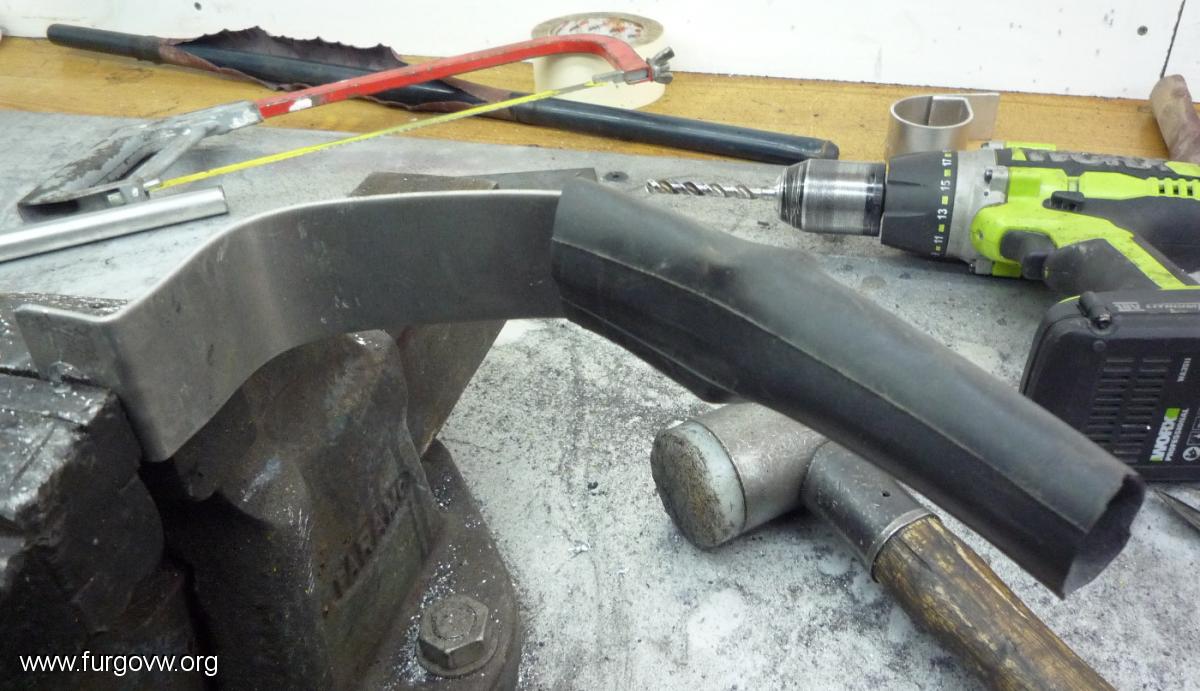

para no dañar los tubos introducimos un trozo de una cámara vieja de mi MTB

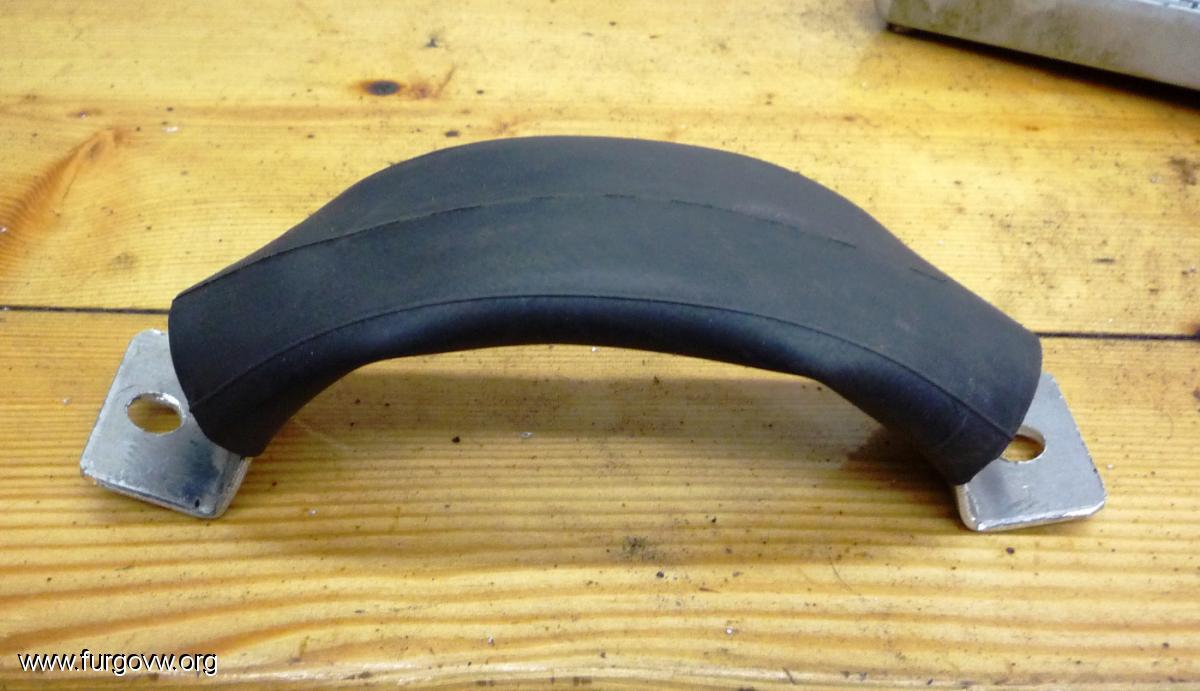

así queda el conjunto

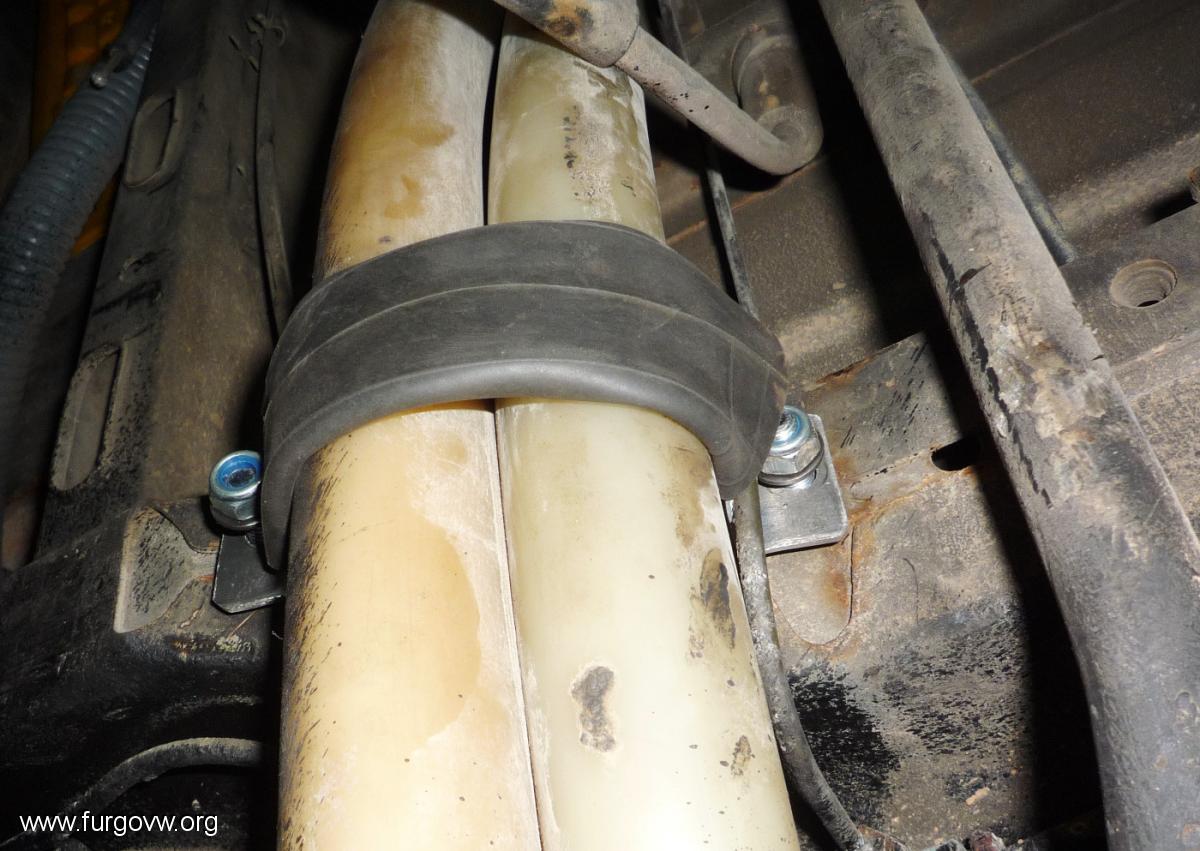

y así soportando los tubos. Espero que os sea de utilidad.

[ragongar]

Muy bueno.
Profesional.

[Lo1]

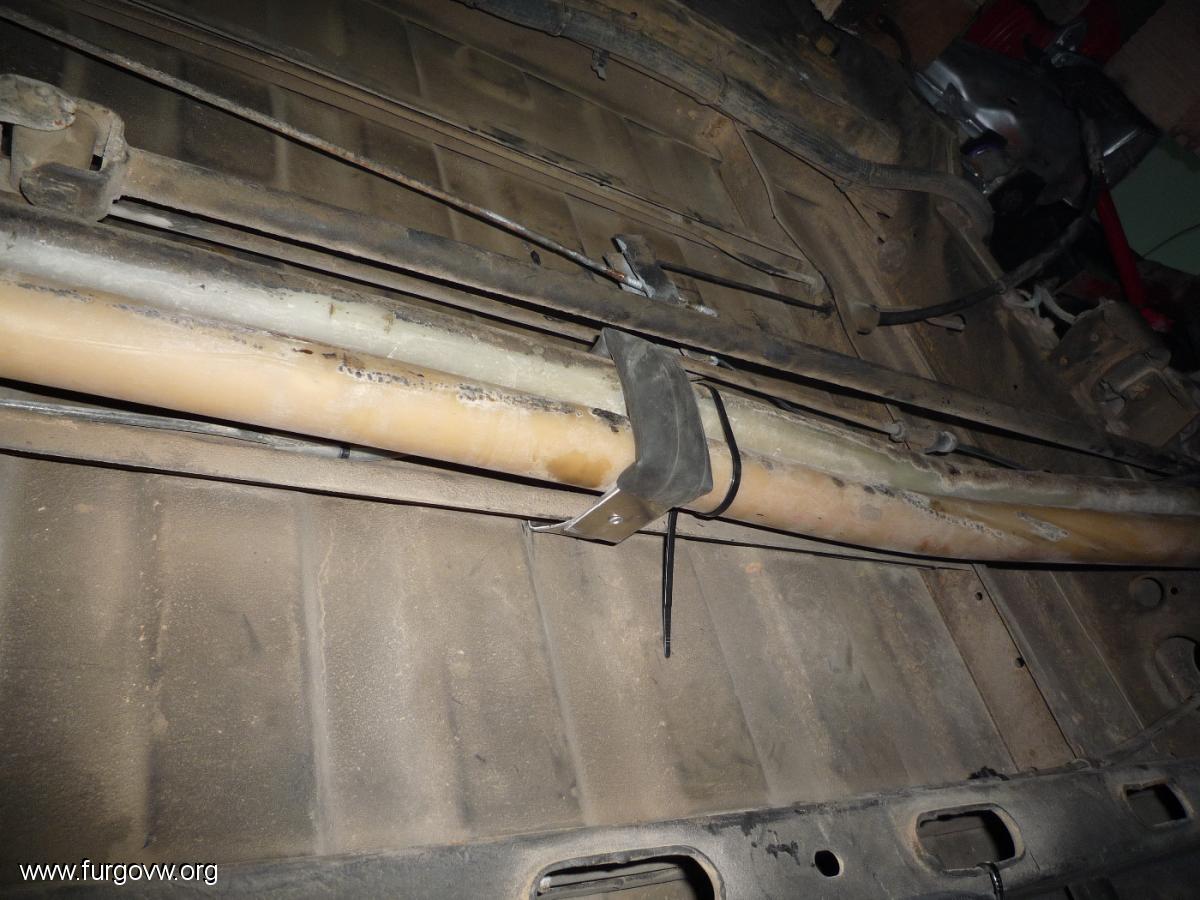

Como todavía queda una parte muy importante de tubos en voladizo he colocado otra abrazadera en el centro de la furgo, con esto creo que ya esta lo suficientemente soportado.
