Esquema de reles multivan t4 2.4D. Alguien la tiene?

[tinieblas]

Hola,

Alguien tiene el esquema,o lalista,o una foto decomo van colocados los reles en el cuadro de reles (encima de los fusibles, a la izquierda del volante)

Hace poco saque alguno para ver si funcionavan... i no los puse en su sitio y desde entonces no me va el parabrisas (solo va en la posicion de maxima velocidad)... ni la luz del quadro de mandos (va al reves de como deberia ir; se enciende con las luces paradas y se apaga cuando las enciendo...).

Si alguien tiene la documentacion al respeto.... O me puede pasar una foto de como van situados selo agradecere.

Gracias!

[maitaneP]

Buenos días

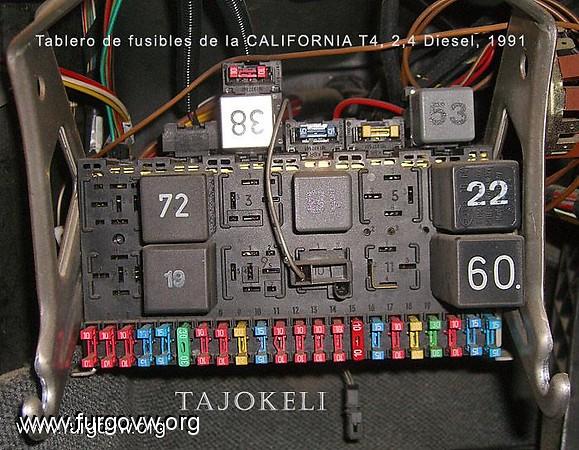

A ver si te sirve esto:



Suerte.
