Cableado original: explicación sobre los terminales [VW T3 Westfalia]

[ooznak]

http://img168.imageshack.us/img168/2649/jokerwartungundbedienun.jpg
http://img266.imageshack.us/img266/2649/jokerwartungundbedienun.jpg

[NICHY]

Estoy instalando un interior westfalia completo en la syncro .. .ayer me estuve pegando con los cables.. y creo que por fin descifré la maraña de cables...

Lo de arriba a la derecha que es?  el medidor de los niveles?

Un saludo

[ooznak]

la "centralita" por así decir... esos cuatro cables van a los tornillos del depósito  según el orden de la foto


veo que ya estás haciendo los deberes!

[pauagullo]

Por si os sirve :

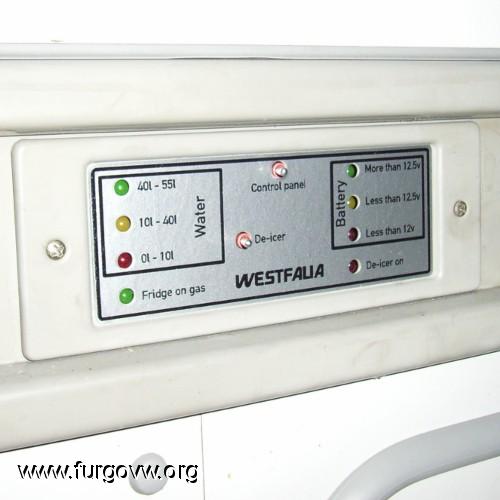

Es una pegatina para la centralita de niveles de las Westfalia, que en vez de simbolitos, llama a las cosas por su nombre :

El agua la mide en litros, y las baterías las mide en voltios :



Espero que os sea de ayuda.  Un saludo.

[NICHY]

Esa pegatina me interesaria donde se puede conseguir?

la "centralita" por así decir... esos cuatro cables van a los tornillos del depósito  según el orden de la foto


veo que ya estás haciendo los deberes!

Claro  pues esa "centralita" no la tengo o ira junto con el nivel?

[pauagullo]

La pegatina la tienes aquí :  http://www.brickwerks.co.uk/index.php/t3-parts/t3-body/t3-replacement-stickers/westfalia-control-panel-sticker.html

Esta es la página general de pegatinas ( hay 5 páginas ) :  http://www.brickwerks.co.uk/index.php/t3-parts/t3-body/t3-replacement-stickers.html?p=5

Esta es la Web del vendedor inglés :  http://www.brickwerks.co.uk/index.php/

Un saludo.

[NICHY]

Gracias pero finalmente creo que las voy a comprar aqui
http://www.vintagestickerfactory.com/pegatinas-c-49_23.html

[Woodvans_Loren]

Joder no sabes lo bien que me van a venir mañana las fotitos con los cables y sus nombres,hoy les había pegado un vistazo por encima que están desmontados...y digoooo madre miaaaa mañanaaaaa...........espero que con tus fotos vaya todo mas fluido!!

[alexvr6]

Hola yo estoy montando el cableado westfalia de una cali en mi t4
Y aun habiendo descifrado casi todos los conectores aun me kedan algunos cables por ahi suelto.
No tendreis por casualidad el esquema de una t4
Esque el rele de carga no se excita,supongo k tendre que tirar el cable del alternador.
Lo que me mosque es que el otro cable no creo que vaya a masa por el tema de que lo controla el cargador.

Tengo un poco de lio

[Ourent3]

Una información muy útil!!! Gracias!!!!

[Flloyd]

Buenas a todos!

Estoy liado haciendo todo el cableado pero no tengo los cables, es decir, que solo tengo la centralita, el depósito... etc etc...
He visto que la centralita de deposito de aguas limpias le salen 3 cables para el depósito ( Yo en el depósito tengo 4) pero luego cómo envío la señal de éstos a la pantallita de la cocina?
El interruptor de la cocina qué función tiene?

En fin.. Tengo que hacer todo el cableado y me estoy rompiendo la cabeza

[dianyu]

Hola,

alguien tiene aún esos esquemas electricos disponibles?

Es que estoy renovando la instalación electrica de la furgo y no entiendo para que sirve el relé de debajo del asiento del conductor. Tenía entendido que era para que la nevera no funcionase a 12V si el motor no esta encendido y que esta no se comiese la bateria de vivienda. Pero, en mi caso la conexión del relé no me cuadra con eso. El rele va por un lado con un cable rojo hasta la batería auxiliar, un cable negro y rojo hasta el cargador de baterias de debajo del asiento-cama y un par de cables azules uno a la nevera y el otro no lo se, aunque me imagino que irá al contacto. Esta bien conectado esto?

Gracias!

[Tineo]

Hola,

alguien tiene aún esos esquemas electricos disponibles?

Es que estoy renovando la instalación electrica de la furgo y no entiendo para que sirve el relé de debajo del asiento del conductor. Tenía entendido que era para que la nevera no funcionase a 12V si el motor no esta encendido y que esta no se comiese la bateria de vivienda. Pero, en mi caso la conexión del relé no me cuadra con eso. El rele va por un lado con un cable rojo hasta la batería auxiliar, un cable negro y rojo hasta el cargador de baterias de debajo del asiento-cama y un par de cables azules uno a la nevera y el otro no lo se, aunque me imagino que irá al contacto. Esta bien conectado esto?

Gracias!

Podría se para separar la bateria principal de la auxiliar!!

[dianyu]

Podría se para separar la bateria principal de la auxiliar!!

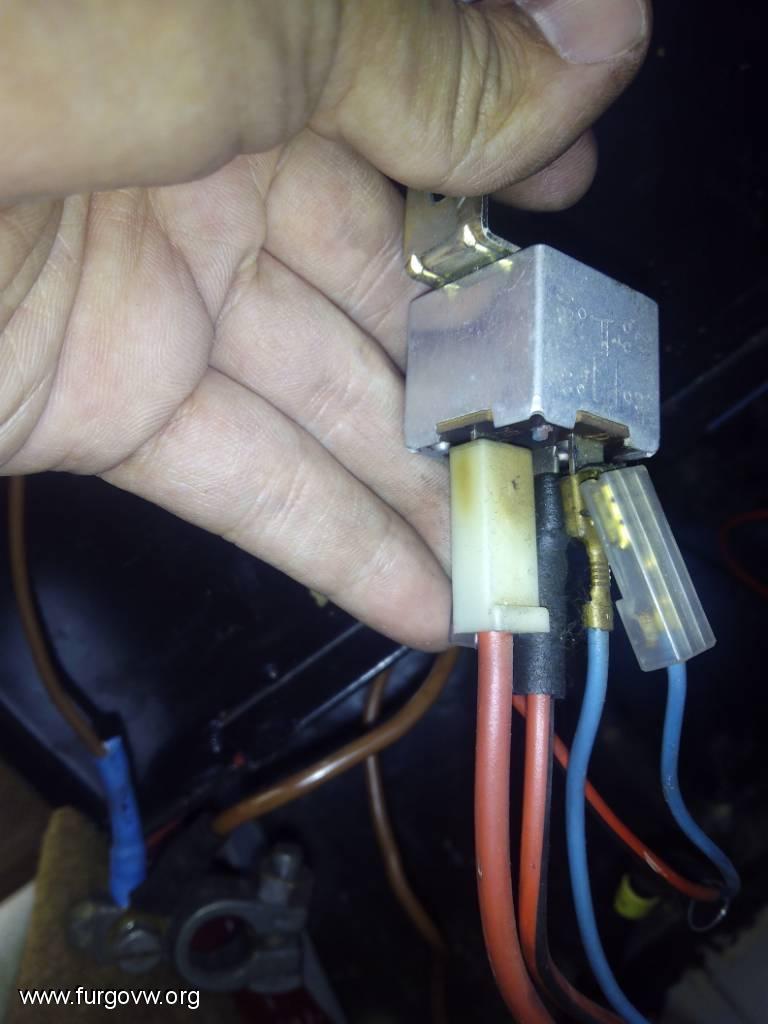

Gracias por responder. En principio tengo un nagares para eso. Y al relé este no llega ningun cable desde la principal... Uno va a la auxiliar, otro a la salida del cargador de baterias de 220v y el azul a la nevera y al contacto (creo). Adjunto una foto del rele:


Enviat des del meu Aquaris X5 Plus usant Tapatalk

[T3Power]

Te refieres al relé que va con los cables?
Ese relé solo es un interruptor para la nevera. Cuando pones la nevera original en 12V, solo funciona con la furgo encendida. Para que no te puedas olvidar nevera encendida y que te absorba la batería. No se si me explico.

Furgo encendida = relé cerrado = nevera con 12V
Furgo apagada = relé abierto = nevera no funciona con 12V

¿Tienes el esquema eléctrico del "tinglado" Westfalia? Yo tengo uno, avísame si lo necesitas.

Tan sólo unos mensajes antes tenías la solución...
