Arduino para electronica del coche, alarmas, control de luces...ect...

[harrylargo]

frmfernando

¿Plano de conexiones?  , eso creo que te lo vas a tener que currar tu dependiendo de lo que quieras que haga tu arduino, tu vas a definir las salidas en el código que utilices para tus sensores, reles o lo que te apetezca controlar.....Igual tenias que leer un poco sobre arduino, lo digo todo sin ningún "tonito". Si tienes dudas concretas creo que si que te podemos ayudar.

Un saludo

+1

a mi se me ha quedado a estas horas de la mañana un poco la cara de pez con lo de las conexiones.
Prueba, mucho antes de plantearte a como en "enchufarlo" al vehiculo, el conocer como funciona. Hacer algunos programas de ejemplo para ir pillándolo, para ir cogiendo el tranquillo a como se maneja una LCD, como dependiendo de los valores de un sensor puedas ir activando cosas... etc..... y mientras aprendes en tu casa ir planificando poco a poco qué es lo que quieres hacer en la furgo. Vas a tener que cablear los sensores y actuadores a las entradas y salidas del arduino, pero todo a su tiempo

En eso estamos ahora muchos por aqui. El caso es que si esperas a que aqui aparezca uno y te haga un esquema de como conectar una pantalla  lcd ( casualmente la que tú hayas podido comprar) al arduino  creo que no va a pasar, básicamente porque ya está en internet en muchos sitios, Arduino es "hardware libre" y como tal hay mucha información ya colgada en  internet. Pero hay que buscarse la vida my friend!.

oye yo tambien lo he escrito sin ningún tonito.... desde el cariño te decimos que hay que hacer preguntas más concretas que "plano de conexiones de arduino".

SALUDOS!!!

[frmfernando]

Hola buenos días.
Gracias por las respuestas tan esperanzadoras que me habeis dado tanto "Inproboj como Harrilargo", en una cosa teneis razón, tenía que haber formulado una pregunta mucho más concreta y no tan generíca.
Mi intención no era la de pedir todo el conexionado con toda la programación solo pedía un punto de partida de como puedo conectar el arduino al obd de la furgo para sacar datos.
Será que no llevo tiempo buscando información para conectar mi pantalla glcd al arduino "lo digo sin tonito" pero no he encontrado nada.
Saludos.

[harrylargo]

pues respecto a la obd no te puedo ayudar.

yo estoy más liado con el tema de monitorizar la tensión e intensidad de mis baterías, el nivel de los depósitos´, temperatura interna y externa y la monitorización de esos datos en pantalla táctil y android..... pero respecto al obd del motor...... no te puedo ayudar..

edito.

[/b][/u]

despues de leerte me ha dado por hacer una busqueda rápida y he encontrado esto

http://blog.workingsi.com/2010/10/research-on-arduino-obd-ii-interface.html

http://obd.arduinodev.com/

http://www.arduinodev.com/hardware/obd-kit/

http://www.mp3car.com/hardware-development/150591-my-home-brew-arduino-obd-ii-connection-kit.html


por algo se empieza!. ahi tienes faena para leer!!!

pero te vuelvo a decir, si te has comprado un arduino uno  y quieres empezar, te recomiendo que empieces bajándote el programador para el ordenador, y le hagas los ejemplos que vienen de "encender un led", "hello world" etc. sin saber nada meterte con la conexion OBD-II creo que va a ser complicado y frustrante... pero tu mismo!

[harrylargo]

Pues esa idea tiene muy buena pinta, utilizando un tubo de pvc y en su interior un tapón o boya que quedase ajustado, por el principio de los vasos comunicantes el nivel del interior del tubo sería el mismo que el del resto de la garrafa, el sensor detectaría la distancia a la boya y ésta impediría que se mojase porque se "interpondría" entre el sensor y el agua y ademas, el tubo evitaría (o reduciría mucho) el oleaje en la zona del sensor, a ver si alguien manitas lo desarrolla.

aqui lo que he visto yo como peguita es que como tú lo vas a hacer en un depósito de los que no van en los bajos. la tapade tu depórito está en la parte de arriba, por lo que puedes encastrar fácilmente  los sensores,y manipularlos cada vez que lo necesites.

Yo lo quiero hacer para un depósito de los que van en los bajos y de los que tienen la bocana grande mirando hacia abajo, Si coloco mi sensor en la parte superior con tu sistema tendría que hacerlo previa instalación y rezar para que nunca más tenga que tocarlo porque supondría desmontar el deposito.

¿como lo veis vosotros? para los depósitos de los bajos se podría usar el sensor de ultrasonidos?

[I2C]

Hola buenos días.
Gracias por las respuestas tan esperanzadoras que me habeis dado tanto "Inproboj como Harrilargo", en una cosa teneis razón, tenía que haber formulado una pregunta mucho más concreta y no tan generíca.
Mi intención no era la de pedir todo el conexionado con toda la programación solo pedía un punto de partida de como puedo conectar el arduino al obd de la furgo para sacar datos.
Será que no llevo tiempo buscando información para conectar mi pantalla glcd al arduino "lo digo sin tonito" pero no he encontrado nada.
Saludos.

Para conectarte al OBD primero deberás saber algunos datos como son, velocidad del bus y conexionados CAN-L CAN-H; segundo debes saber que el nivel al que trabaja este bus es diferente por tanto es posible que necesites usar un transceptor. Lo ideal sería que tu micro arduino incluyera parte hardware para control de este bus (a parte del transceptor que desconozco si lo lleva, seguro que no).
Segundo, ya que desconoces todo el protocolo de datos, necesitarás del uso del hiperterminal del ordenador, por lo que tendrás que conectar el pc al arduino mediante el puerto serie, (desconozco si arduino incorpora un conversor TTL/RS232), y programar arduino en modo sniffer para que todo lo que pille lo envíe por puerto serie; si tu idea es uso del modo diagnostico lo tienes difícil porque necesitarás saber el código para que produzca la respuesta; si unicamente quieres saber información de cuando cierras puertas, abres puertas, reloj, etc... pues vas bien.
Tercero, una vez tienes capturado la respuesta de cada cosa, ya puedes implementar el código de arduino para que detecte la ejecución de ese código.

En resumen eso es más o menos lo que tienes que hacer. Parece fácil pero te aseguro que no lo es. Yo tarde creo que fueron unos 3-4 días en conseguir que funcionase, sin arduino claro (yo de arduino ni idea). Te aconsejo también que intentes previamente emular el puerto can bus antes de conectarte, mediante dos dispositivos.

Mucha suerte, la verdad que luego compensa los beneficios de controlar el can bus, yo consegui diseñar una alarma gsm conectada al OBD y va de maravilla, ya lleva casi un año instalada y perfecta.

Por cierto, quiero acerle una actualización. Algún alma caritativa no tendrá un módulo GSM que no necesite verdad?

[Viajandovoy]

Buenas.

Ya se dan las circunstancias para ponerme con arduino (motivación + tiempo + dinero) además de haber conocido a un forero que también trastea con ello y con el que me puedo juntar para "jugar" juntos a los cacharritos y aprender el uno del otro.

Estoy pensando en comprar un kit de iniciación pero no sé cuál ni de qué potencia, ni con qué complementos...

Mi idea es empezar a trastear con él y aprender poco a poco, postear lo que aprenda y preguntar lo que no sepa.

La verdad es que como estoy pez con este tema me gustaría que me recomendaseis un kit de iniciación decente y que pueda usar a medio plazo en la furgo con varios sensores, lcd, cámara, etc.

Gracias!

[harrylargo]

sobre DONDE comprarlos aqui te mando unos enlaces para que bichees. ya que por ejemplo aunque te diga la gente "comprate un arduino mega 2560" pues si miras por ejemplo en Dealextreme verás que hay varias marcas que hacen lo mismo a precios diferentes ( cosas del hardware libre)

--------------------------------------------------------------------------------
http://dx.com/es/c/electrical-tools-499/arduino-scm-supplies-436
http://blog.bricogeek.com/
https://www.sparkfun.com/
http://adafruit.com/
http://www.cooking-hacks.com/
--------------------------------------------------------------------------------

a mi me gustan particularmente los "weekend proyects" de sparkfun,suelen ser proyectos cortos y entretenidos,tambien me suelen gustar los tutoriales de instructables

http://www.instructables.com/


sobre QUE comprarte. te recomiendo  que te pilles una buena placa de arduino para entrenar y aprender ( cuando digo buena digo con muchas entradas salidas, vamos que no te pilles para aprender un arduino nano). Mi intención es aprender con mi arduino Mega y cuando consiga hacer algo decente para la furgo, pillar el arduino que mejor se adapte a lo que he creado en cuestión de entradas y salidas y quedarme con mi arduino mega para seguir  bicheando cosas.
Tambien te recomiendo por ejemplo esta pantalla LCD, que viene con sus botones  para empezar está bien.

http://dx.com/es/p/lcd-keypad-shield-for-arduino-duemilanove-lcd-1602-118059

ahora si tu no quieres botones porque ya estás pensando en la adaptación furgonetil está en tu mano. esto es como todo. ahora saldrá alguien diciendo que el preferiría cogerse tal o cual porque es más grande, o porque es táctil......

ESQUE ACONSEJAR ESTO A ALGUIEN NO ES MOCO DE PAVO!!!

material de bicheo imprescindible. Esto si que te lo puedo decir. necesitarás una protoboard y cablecitos. por ejemplo como estos

http://dx.com/es/p/830-point-solderless-breadboard-118354

http://dx.com/es/p/breadboard-jumper-wires-for-electronic-diy-70-cable-pack-80208



seguimos con sensores....

sensores de temperatura.. todavía no puedo aconsejarte porqueno me lo he comprado, pero ya te digo que con media búsqueda en san google apareceréra alguien que ya lo haya hecho y solo hay  que pillar qué sensor ha  usado y listo.

mira mientras escribía he hecho una búsqueda y me ha salido esto  ( no me hagas caso que es lo primero que me ha salido)

http://dx.com/es/p/arduino-diy-lm35d-analog-temperature-humidity-sensor-module-black-140022


concetividad del arduino.  Yo me he pillado esta placa de Bluetoth para que, cuando lo tenga metido en la furgo, poder manejarlo desde mi movil.

http://dx.com/es/p/jy-mcu-arduino-bluetooth-wireless-serial-port-module-104299


yo por ejemplo he buscado relés que funcionen con corriente continua y que aguanten sus 80 amperios para poder conectar y desconectar las baterias y para poder conectar y desconectar una toma de enchufe de mechero donde ponga mi neverita.

y como habrás podido comprobar

ESTO ES UN MUNDO.

por favor que más gente comente y ponga enlaces a cosillas para ir adquiriendo.

SALUDOS!

[Viajandovoy]

sobre DONDE comprarlos aqui te mando unos enlaces para que bichees. ya que por ejemplo aunque te diga la gente "comprate un arduino mega 2560" pues si miras por ejemplo en Dealextreme verás que hay varias marcas que hacen lo mismo a precios diferentes ( cosas del hardware libre)

--------------------------------------------------------------------------------
http://dx.com/es/c/electrical-tools-499/arduino-scm-supplies-436
http://blog.bricogeek.com/
https://www.sparkfun.com/
http://adafruit.com/
http://www.cooking-hacks.com/
--------------------------------------------------------------------------------

a mi me gustan particularmente los "weekend proyects" de sparkfun,suelen ser proyectos cortos y entretenidos,tambien me suelen gustar los tutoriales de instructables

http://www.instructables.com/


sobre QUE comprarte. te recomiendo  que te pilles una buena placa de arduino para entrenar y aprender ( cuando digo buena digo con muchas entradas salidas, vamos que no te pilles para aprender un arduino nano). Mi intención es aprender con mi arduino Mega y cuando consiga hacer algo decente para la furgo, pillar el arduino que mejor se adapte a lo que he creado en cuestión de entradas y salidas y quedarme con mi arduino mega para seguir  bicheando cosas.
Tambien te recomiendo por ejemplo esta pantalla LCD, que viene con sus botones  para empezar está bien.

http://dx.com/es/p/lcd-keypad-shield-for-arduino-duemilanove-lcd-1602-118059

ahora si tu no quieres botones porque ya estás pensando en la adaptación furgonetil está en tu mano. esto es como todo. ahora saldrá alguien diciendo que el preferiría cogerse tal o cual porque es más grande, o porque es táctil......

ESQUE ACONSEJAR ESTO A ALGUIEN NO ES MOCO DE PAVO!!!

material de bicheo imprescindible. Esto si que te lo puedo decir. necesitarás una protoboard y cablecitos. por ejemplo como estos

http://dx.com/es/p/830-point-solderless-breadboard-118354

http://dx.com/es/p/breadboard-jumper-wires-for-electronic-diy-70-cable-pack-80208



seguimos con sensores....

sensores de temperatura.. todavía no puedo aconsejarte porqueno me lo he comprado, pero ya te digo que con media búsqueda en san google apareceréra alguien que ya lo haya hecho y solo hay  que pillar qué sensor ha  usado y listo.

mira mientras escribía he hecho una búsqueda y me ha salido esto  ( no me hagas caso que es lo primero que me ha salido)

http://dx.com/es/p/arduino-diy-lm35d-analog-temperature-humidity-sensor-module-black-140022


concetividad del arduino.  Yo me he pillado esta placa de Bluetoth para que, cuando lo tenga metido en la furgo, poder manejarlo desde mi movil.

http://dx.com/es/p/jy-mcu-arduino-bluetooth-wireless-serial-port-module-104299


yo por ejemplo he buscado relés que funcionen con corriente continua y que aguanten sus 80 amperios para poder conectar y desconectar las baterias y para poder conectar y desconectar una toma de enchufe de mechero donde ponga mi neverita.

y como habrás podido comprobar

ESTO ES UN MUNDO.

por favor que más gente comente y ponga enlaces a cosillas para ir adquiriendo.

SALUDOS!

Muy buena info y muy agradecido ! La verdad es que estaría bien ir centralizando esta información en un post para que los novatos lo vean de un plumazo.

Genial harrylargo, te debo una por tu amplia dedicación

[sergio_zaragoza]

que buen hilo, no lo habia visto, a mi tambien me va trastear con arduino,utilizando un arduino nano, me hice para la furgo un medidor para las tensiones de las dos baterias, medidor de temperatura interna y grado de humedad.

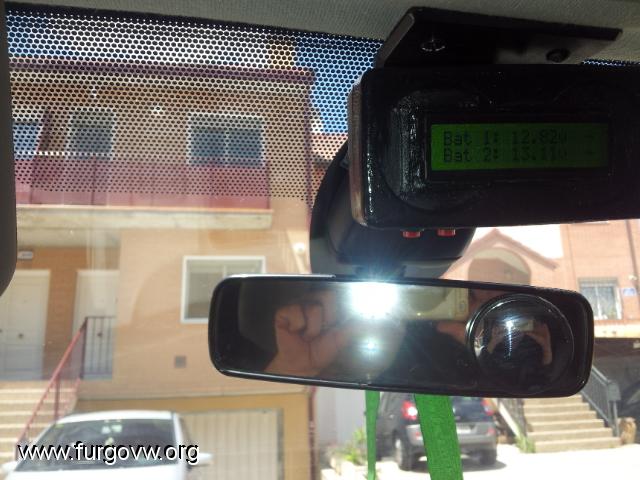

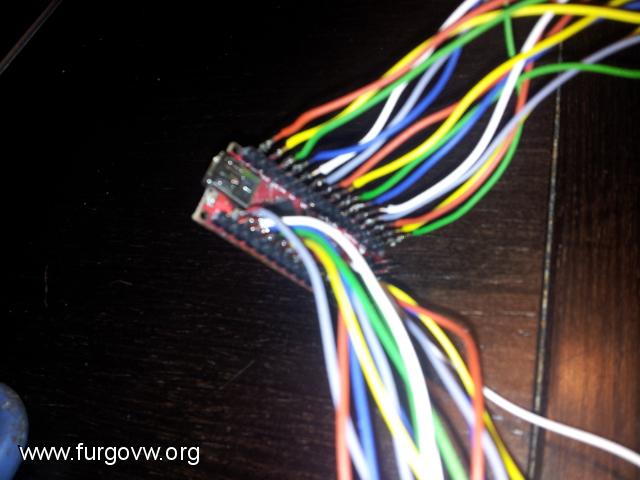

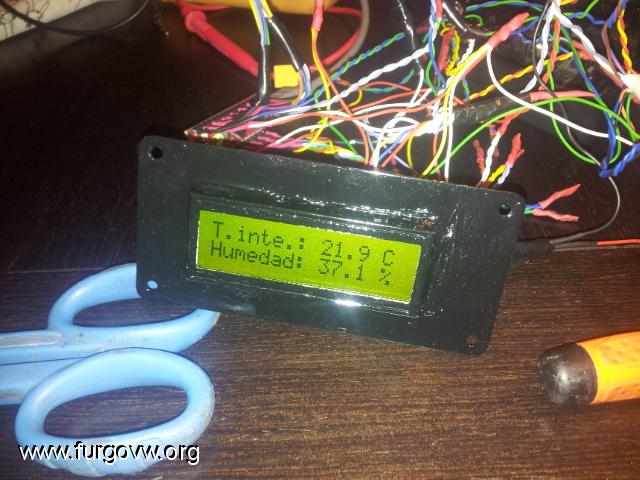

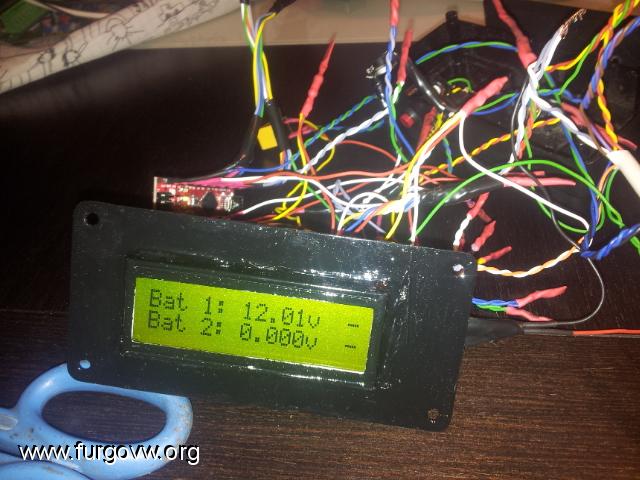

...unas fotillos del proceso y de la pantalla colocada.

[sergio_zaragoza]

se me olvidaba, el mismo arduino esta programado para cerrar el rele nagares cuando la tensión de la batería principal pasa de 13,5v.

[donvito]

Me quedo por aquí, de momento estoy empezando con la raspberry.

[harrylargo]

que buen hilo, no lo habia visto, a mi tambien me va trastear con arduino,utilizando un arduino nano, me hice para la furgo un medidor para las tensiones de las dos baterias, medidor de temperatura interna y grado de humedad.












...unas fotillos del proceso y de la pantalla colocada.

Muy bueno. yo voy por esa onda, además me gustaría ponerle ( ya lo he adquirido) un módulo bluetooth para poder monitorearlo y controlarlo mediante el móvil. quiero un relé también que me active o  desactive una toma de mechero para poder apagar la nevera y programar su encendido y así poder ahorrar energía.

Siguiendo un poco con los comentarios sobre qué comprar. Fijaros como el compañero ha usado una pantalla LCD pero sin  botones, el enlace de la que yo puse tiene unos pocos de botones ya integrados en su placa, lo cual la hace perfecta para poder trastear en casa, pero tal vez inoperativa para lo que la gente quiere meter en la furgo ( o no, porque en realidad quieres poder navegar por un menú que hayas programado) . Mi conlusión es que el mercado de la electrónica es tan amplio que hay que tener una idea clara de lo que se quiere hacer antes de ponerte a comprar a destajo.

os pongo un enlace donde podéis haceros un poco la idea de la cantidad de empresas que están metidas en esto del hardware libre. hacen placas o Shields especialmente para arduino, el enlace es un directorio de esas placas

http://shieldlist.org/


y este enlace para el que no lo conozca

http://www.arduteka.com/

SALUDOS!

[sergio_zaragoza]

Yo utilizo dos pulsadores para avanzar o retroceder en el menu de tensiones, temperaturas, ...en la primera foto se ven, son rojos y estan por debajo, para mi montaje me iva mejor asi que integrados en el lcd, pero depende de donde lo va a poner cada uno.Tambien lleva en un lateral un pequeño interruptor para enceder la retro iluminación cuando es de noche.

[etorom]

Buenas, una pregunta, no se que hago mal con la lcd de 128x64 serial o UART pero cuando le quito alimentación al arduino o a la pantalla esta arranca con caracteres varios o chinos. o se mezcla mi pantalla con la marca de la pantalla con la que arranca.
Ya hago al iniciar el void setup que espere 6 segundos, arranque la lcd, luego borra pantalla, espere y luego ya arranque el programa.
Aún así se mezcla todo, si hago reset a arduino o voy quitando alimentacion a la pantalla al final vuelve en si y tengo la pantalla de trabajo pero claro es un problema cuando este instalado.
No puedo estar haciendo resets o quitando alimentacion intermitentemente hasta que se ponga bien.
Gracias !
Saludosss

[Peru_zulaika]

 Revisa el sketch y comienza con uno muy simple; cuando funcione, le vas agregando (funciones) programación 'a pasos', haciendo correr el sketch cada vez que añadas algo.

A veces una tontería que no has tenido en cuenta la ves claramene al día siguiente.
