Mini-inversor de 220 V supereconómico

[viano]

¿No ves correctamente las fotografías de este brico?

> Descárgalo aquí en PDF

Dificultad de 1 a 5:

> Ver el resto de bricos

En este brico quiero hacer un homenaje a un pequeño material eléctrico de alimentación para corriente alterna llamado Conector IEC. Ése es su nombre de pila, aunque todo el mundo los llama por el hipocorístico: conectores para fuente de alimentación de PC.

*imagen borrada por el servidor remoto

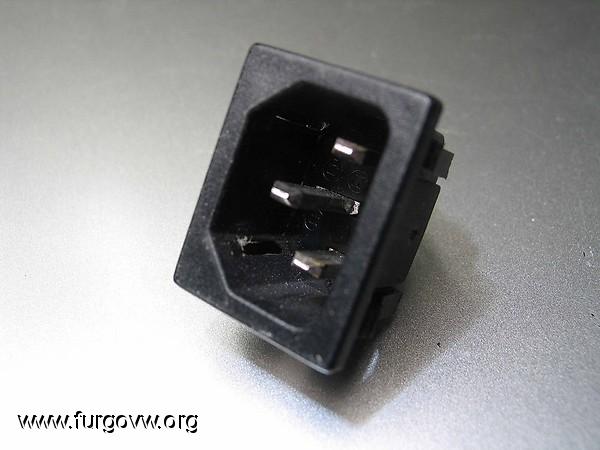

Concretamente, la mezcla del macho empotrable

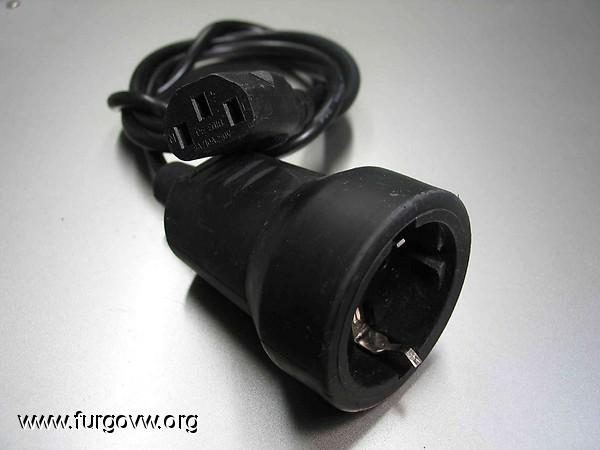

con el alargador hembra,

*imagen borrada por el servidor remoto



ofrece la solución idónea para espacios muy reducidos donde no nos cabría un marco grande estándar.

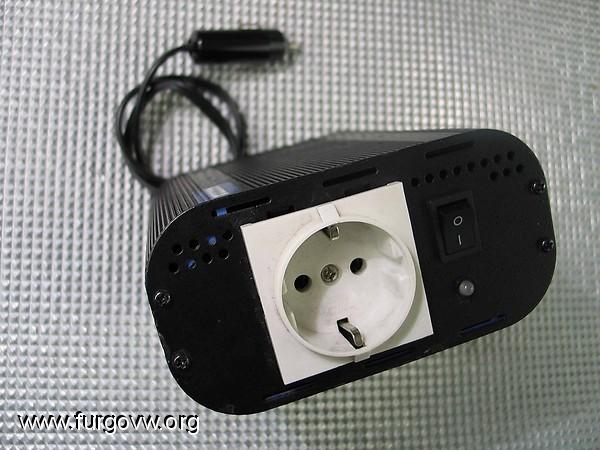

En esta ocasión, se pretende alojar un inversor de 12 a 220 V

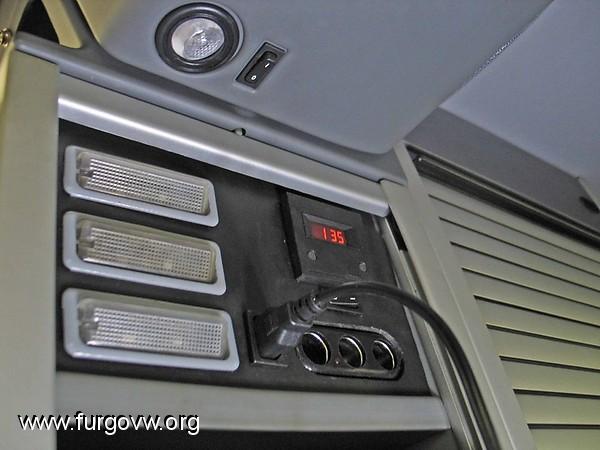

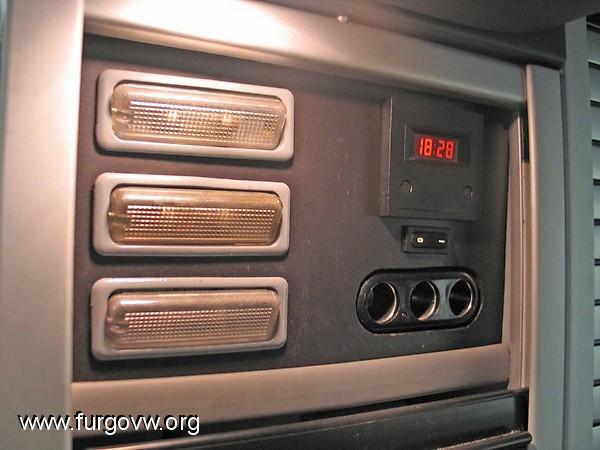

de muy poca potencia (200 W) y onda cuadrada, procedente de un ofertón de la cadena Norauto (39 € en 2007), justo en el pequeño espacio del mueble giratorio de la Marco Polo, el que queda detrás de la planta técnica de luces y enchufes que se hizo en este otro brico,

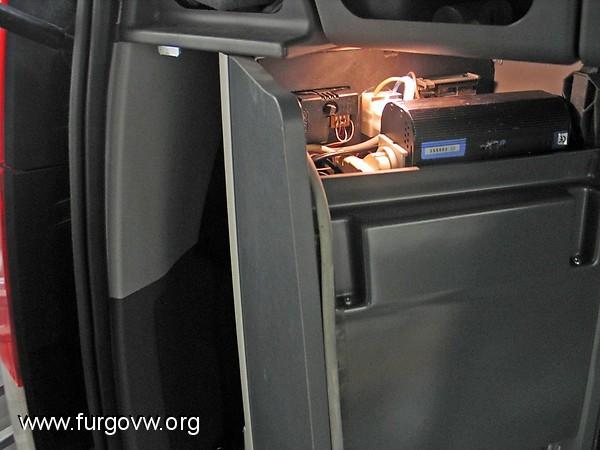

y que cabe allí casi milagrosamente.



En un sitio tan justo, sería impensable meter otro tipo de componente.

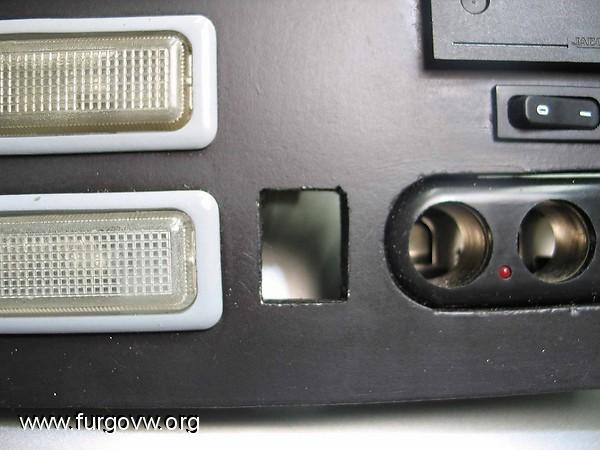

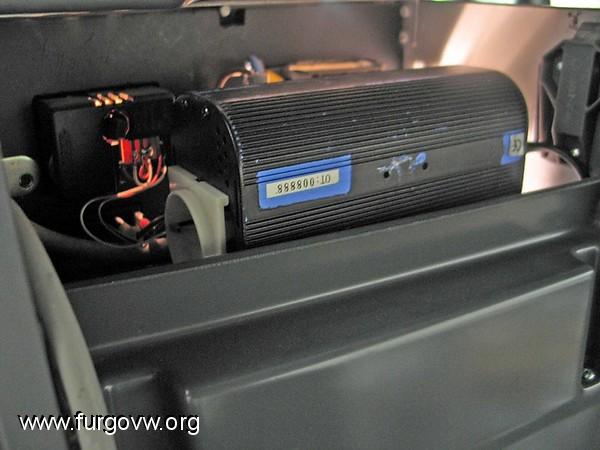

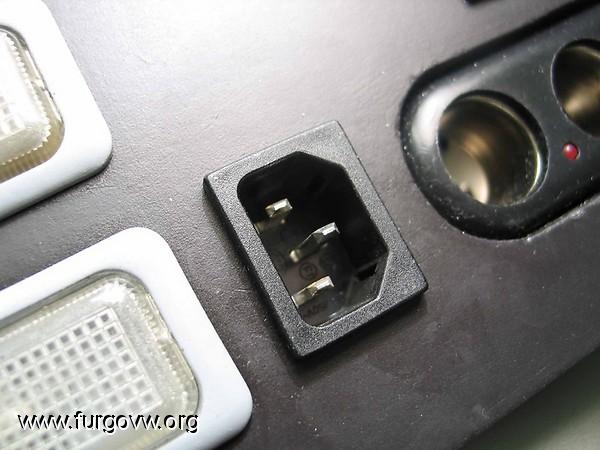

Así es que sólo hay que desmontar la cara de la consola y recortar una ventana igual al paso del macho empotrable.

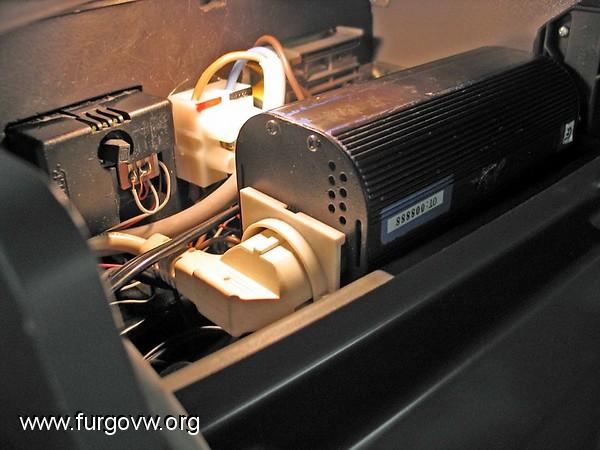

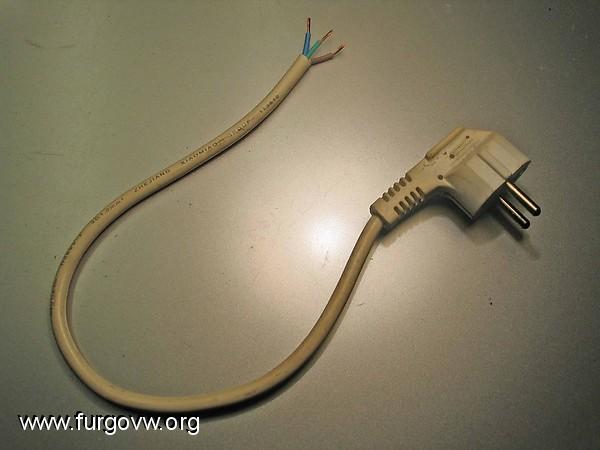

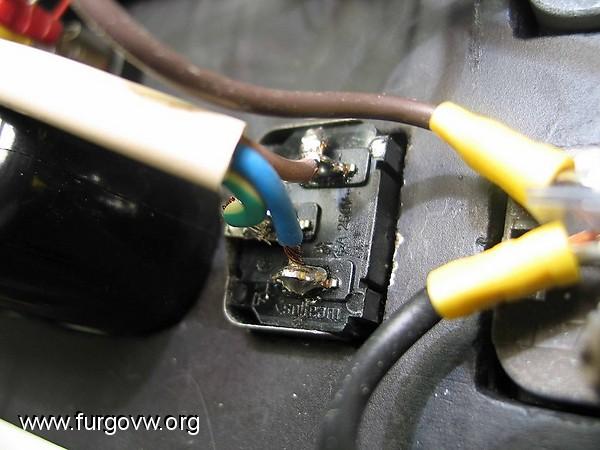

De forma que, una vez encastrado, podamos soldarle por el dorso un pequeño segmento de hilo tripolar (fase, neutro y toma de tierra) que irá enchufado en el inversor.

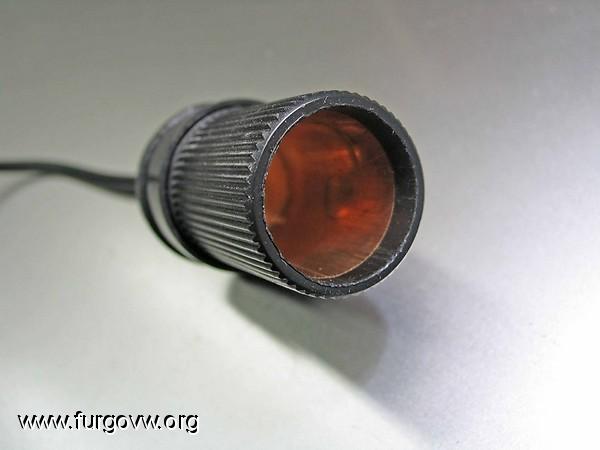

Por su parte, al inversor, que lleva un macho tipo mechero para tomar la corriente de nuestra red de 12 V, lo nutriremos de electricidad con una toma áerea hembra también tipo mechero conectada a la regleta de esta instalación para no cortar el cable original.



Hecho todo esto, sólo hay que cerrar el mueble y comenzar a utilizarlo con normalidad, por ejemplo, para pasar una agradable siesta fresquita en verano en una sombra de nuestra playa favorita.

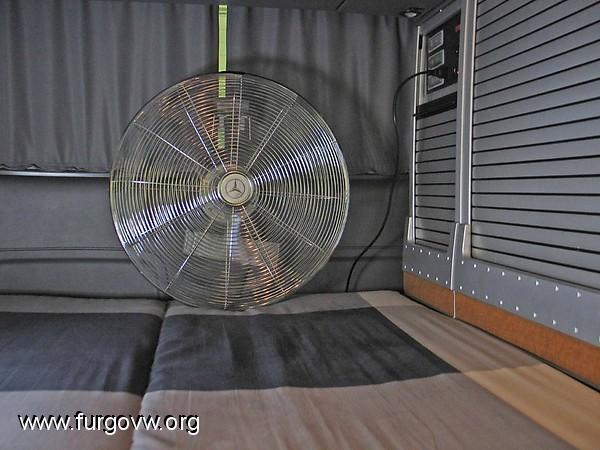

Para saber cómo fijar un ventilador al portón, pulsa aquí.


Saludos.

[oscense]

muy buen brico tio! pero tu que estas tol dia bricoleando o q??jeje

saludos

[viano]

Para que esta conexión IEC siga siendo compatible con las euroclavijas, podemos fabricarnos un interfaz soldando las patillas de ambas piezas hembra y rellenando el intersticio con masilla bicomponente.

*imagen borrada por el servidor remoto

También una de las clavijas hembra IEC la podemos dejar ciega para que nos sirva de protección infantil.

*imagen borrada por el servidor remoto

*imagen borrada por el servidor remoto

*imagen borrada por el servidor remoto

Así podremos conectar tranquilamente un ambientador eléctrico con toma de euroclavija,

*imagen borrada por el servidor remoto

un ahuyentador de mosquitos, o cualquier otra cosa.

*imagen borrada por el servidor remoto

Si no queremos que sobresalga tanto el interfaz, también se puede retirar la euroclavija del aparato de que se trate y sustituirla por el conector hembra IEC pegado con masilla.

*imagen borrada por el servidor remoto

*imagen borrada por el servidor remoto

Así no arrancaremos tan fácilmente el conector macho empotrado si golpeamos lo que esté enchufado accidentalmente.
