Cableado asiento calefactable t4

[habitxuela berdea]

Hola a tod@s!

El caso es que compre hace ya tiempo unos asientos con reposa brazos para mi furgo; y cual es mi sorpresa el otro día al desmontarlos para limpiar la tapicería, que son calefactables  . El caso es que al chico que se los compre corto por lo sano y ahora no se como se conectan...y hay es donde necesito ayuda  .
De la malla calefactable me salen 4 cables, dos de mas sección( uno negro y otro negro/marrón) y otros dos mas finos (marrón y rojo/negro).
A ver si alguien me puede echar una mano, que dentro de poco empezara el fresco!

[habitxuela berdea]

Nadie tiene por ahí los esquemas

[turbopoker]

yo tengo los asientos calefactables.. y justo en primavera deje de ponerlos por que me funde el fusible..
asi que a mi los esquemas tampoco me vendrian mal...
de momento haber si le hago unas fotos para que veas como van enchufados de momento.. y te vayas haciendo a la idea..
tendras que buscar unos mandos?

venga que de este post tu los enchufas y yo arreglo el mio..

[turbopoker]

te hara falta esto y algo mas..
http://www.ebay.de/itm/T4-Sitzheizung-Kabelbaum-Schalter-Sitz-Heizung-VW-Multivan-Sitzheizungsschalter-/161100517945?pt=DE_Autoteile&hash=item258256d239

la pena es que no sabemos los portes

aki solo el cableado en nuevo.. mas barato y este si sabemos..
http://www.ebay.de/itm/Kabelbaum-Sitzheizung-Sitze-SH-VW-T4-ab-BJ-1998-/360218677144?pt=DE_Autoteile&hash=item53deb4cf98

y asi hay un monton de ellos..

[habitxuela berdea]

Epa turbopoker!
Pues si la verdad es que me hace falta cableado y mandos, pero si viese como va el cableado (se que lleva reles, porque si los pongo directos a esos mandos se funden ) a lo mejor lo ponía de otra manera poniendo otro mando (potenciometro imagino  ) que me aguante la tensión para no tener que poner reles.
A ver si sacamos algo en claro y los echamos a andar!
Espero esas  , eskerrik asko!

[habitxuela berdea]

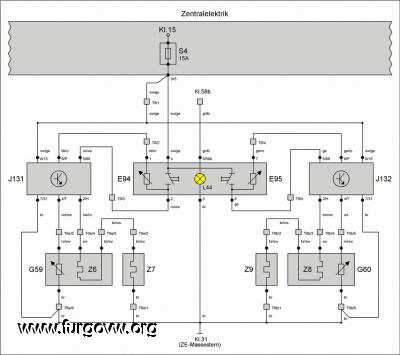

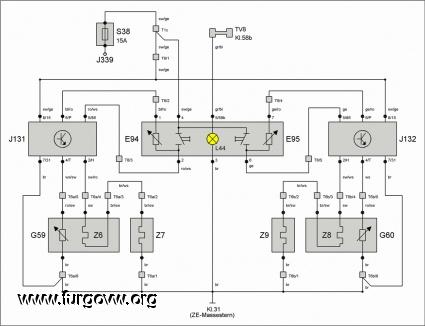

Bueno enredando por la red he encontrado estos esquemas, uno es dellas primeras y la otra es del 96 al 99 (por el cambio de salpicadero y los mandos me imagino).
Ahora bien, tampoco se como se conecta  alguien que me descifre los esquemas...mis asientos son de una del 96.




P.D: El del 96 es la segunda foto y la del 91 la primera

[haizkolari]

*imagen borrada por el servidor remoto

negro...positivo de la resistencia
marrón-negro... va a la resistencia del cabezal y del cabezal tendría que salir un cable marrón a masa

rojo-negro...positivo del sensor de temperatura
marrón...masa sensor de temperatura

si no haces instalación completa los cables del sensor parece que sobran

[habitxuela berdea]

Eskerrik asko Haizkolari!
Entonces tendría que enchufar al positivo el negro(de mas sección) y a masa el negro/marrón (también de mas sección). Y si intercalaría un potenciometro (que me aguante el amperaje)en el cable positivo( con su fusible y tal) podría echarlo a andar, no?
Este finde le echo un ojo y conecto los cables a ver si calienta
P.D: Te llego el filtro sin problemas?

[haizkolari]

Eskerrik asko Haizkolari!
Entonces tendría que enchufar al positivo el negro(de mas sección) y a masa el negro/marrón (también de mas sección). Y si intercalaría un potenciometro (que me aguante el amperaje)en el cable positivo( con su fusible y tal) podría echarlo a andar, no?
Este finde le echo un ojo y conecto los cables a ver si calienta
P.D: Te llego el filtro sin problemas?

efectivamente

se me pasó decirte que llegó bien, sin problema

[habitxuela berdea]

Milesker
