Poniendo en marcha Airtop3500. Conseguido y funcionando¡¡

[birkof]

Hola a todos

Resubo las fotos del brico que hice hace varios años, pues en mayo de 2024 hemos desguazado una california y necesité la info que yo mismo subí para probar y poner en marcha la calefacción.

A día de hoy, las mas modernas seguramente tendrán que usar los esquemas que mas abajo subió SirJan, pues ya las calefacciones van comandadas por el CanBus de la furgo o necesitarán un emulador de Canbus

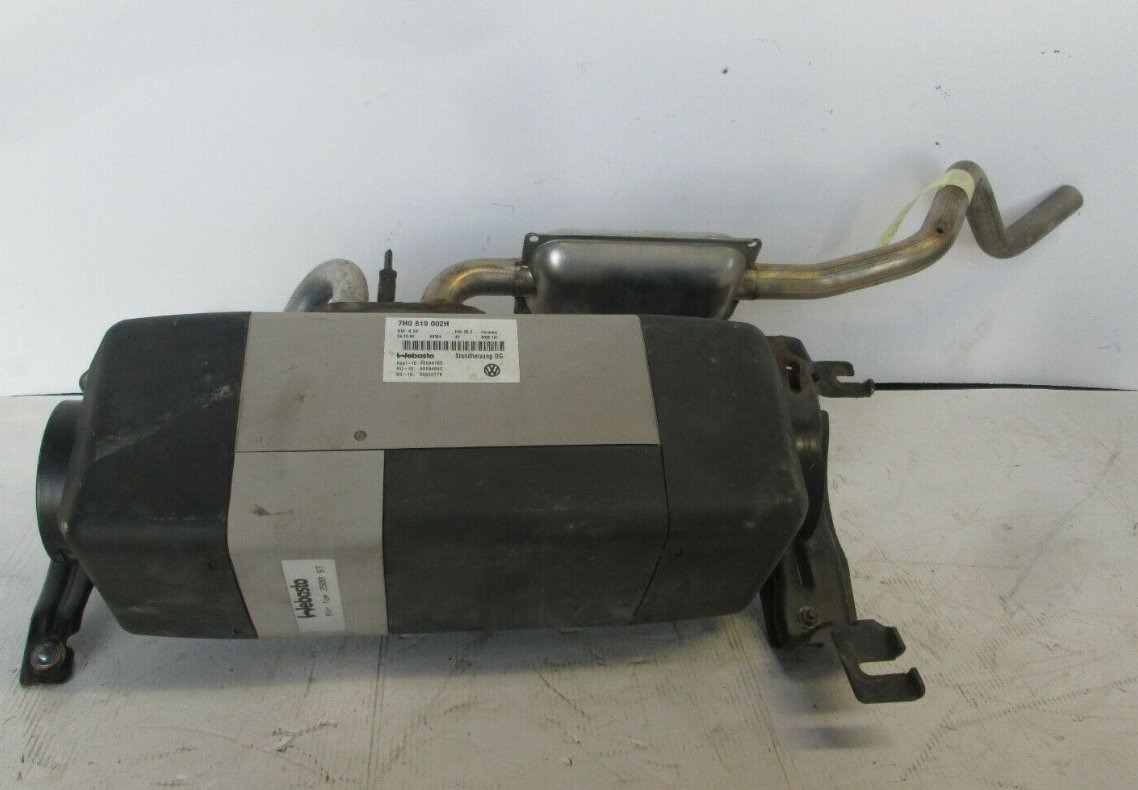

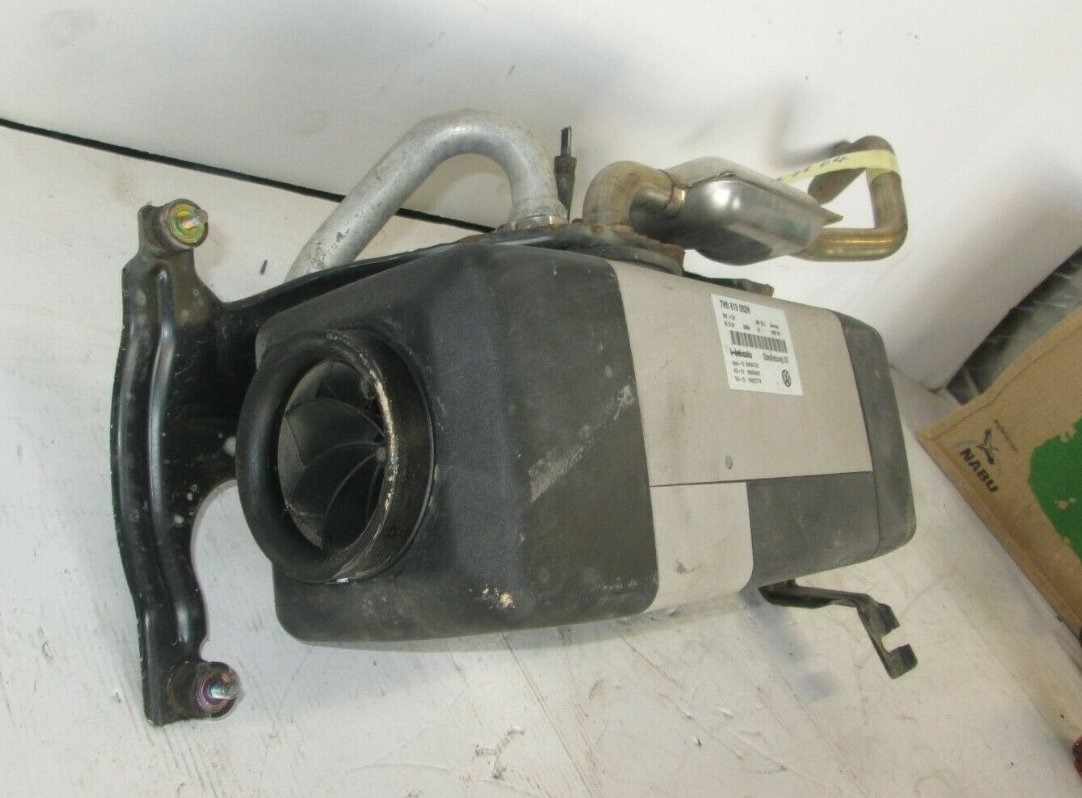

Esta calefacción viene preparada para la conexión a la propia furgo y usarla con la pantalla propia de la California.    Cuando empecé a investigar, todo me llevó a pensar que su centralita vendría preparada para su uso en la red CanBus de la furgo y como no tenía mando con que ponerla en marcha, aparqué el brico.

Al cabo del tiempo, un amiguete me pidió que le ayudase a montar una Airtop2500, momento que aproveche para hacer pruebas.

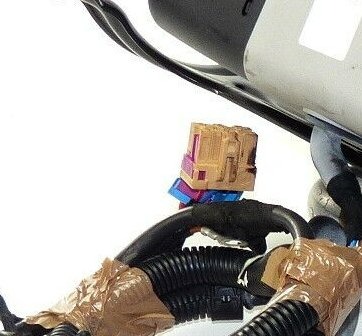

Esta calefacción viene con dos conectores que se conectan bajo el asiento del piloto



Conectores que eliminé para quedarme con los cables pelados

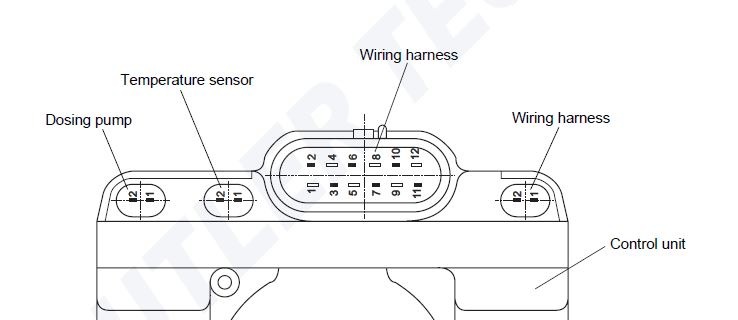

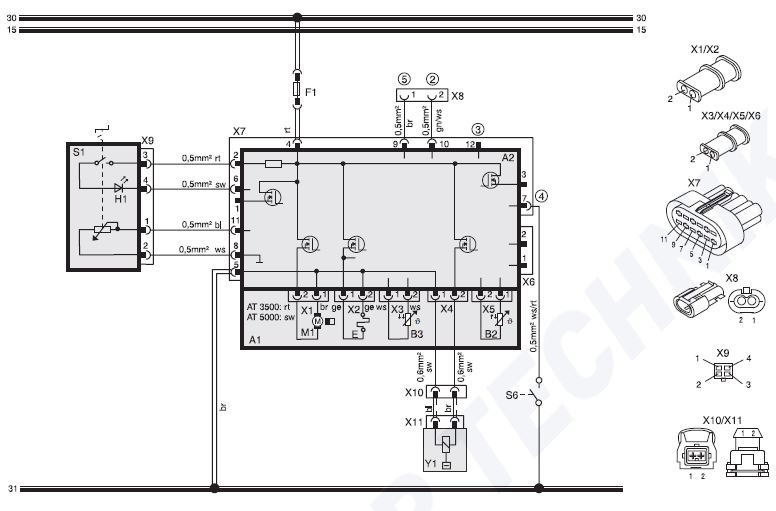

Con el manual de webasto, empecé a tratar de descubrir el uso de cada cable, y tras múltiples pruebas llegué a la siguiente conclusión:

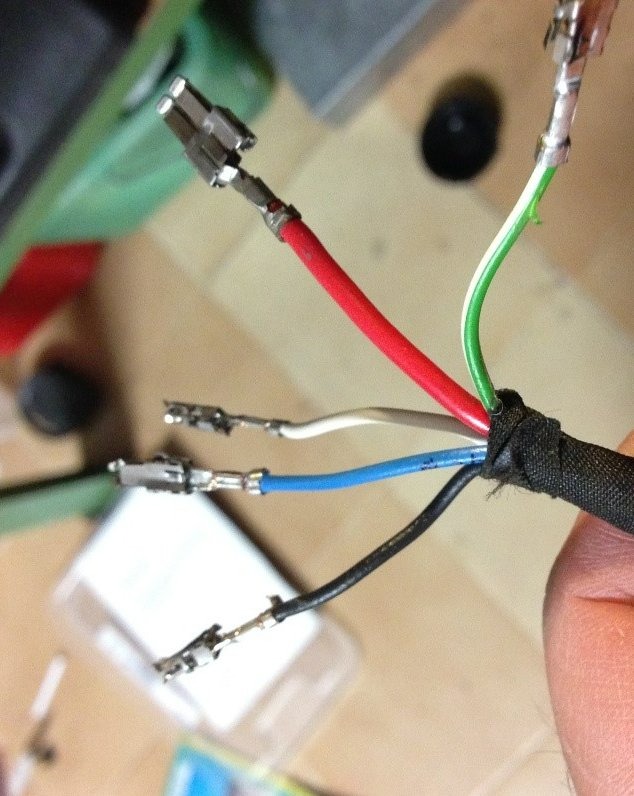

Mazo de 5 cables:

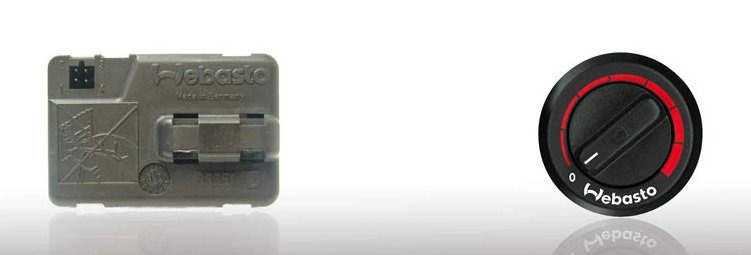

- El rojo gordo va a la batería (12v), uniéndose con la alimentación de la ruleta.
- El negro al 4 de la ruleta
- El azul 1 de la ruleta
- El blanco al 2 de la ruleta
- El blanco/verde no recuerdo haberlo usado

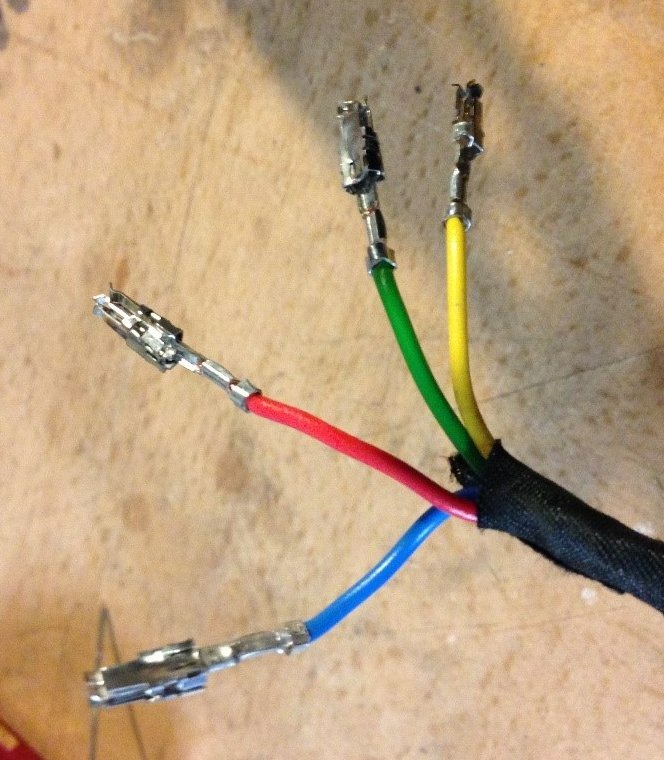

Del mazo de 4 cables:
- El rojo y el azul finos del mazo de 4 cables van a la bomba (no tienen polaridad, da igual el orden)
- Amarillo: No usado
- Verde: no usado

No podemos olvidar conectar el cable marron grueso (o negro según la calefacción) con algún punto de masa, ya que si no no funcionará



Una vez identificado cada cable hice una instalación rudimentaria, para las pruebas y... todo en marcha.


Os pongo un par de vídeos:


[flash=450,450]https://www.youtube.com/v/VQRQiq3uj_w[/flash]

En el primero podéis ver la instalación en general


[flash=450,450]https://www.youtube.com/v/k5yI6MTuNEo[/flash]

En este, como no tenia termómetro a mano, podeis ver el calor generado, que llega a modificar un termorretractil


Espero que esto tan elemental le sirva a aquellos que me han ido preguntando por privado con el tiempo (y a los que no he respondido... sorry).

Un saludo¡¡

[dibagio]

[dibagio]

Buenas noches Birkof. Te he enviado un privado a ver si me puedes echar una mano.
Muchas gracias de antemano.

[ROcky44]

Hola , muchas gracias por la indo , una pregunta cual es el cable de masa ?

[SirJan]

Es muy fácil la instalación, yo utilizaría el programador original

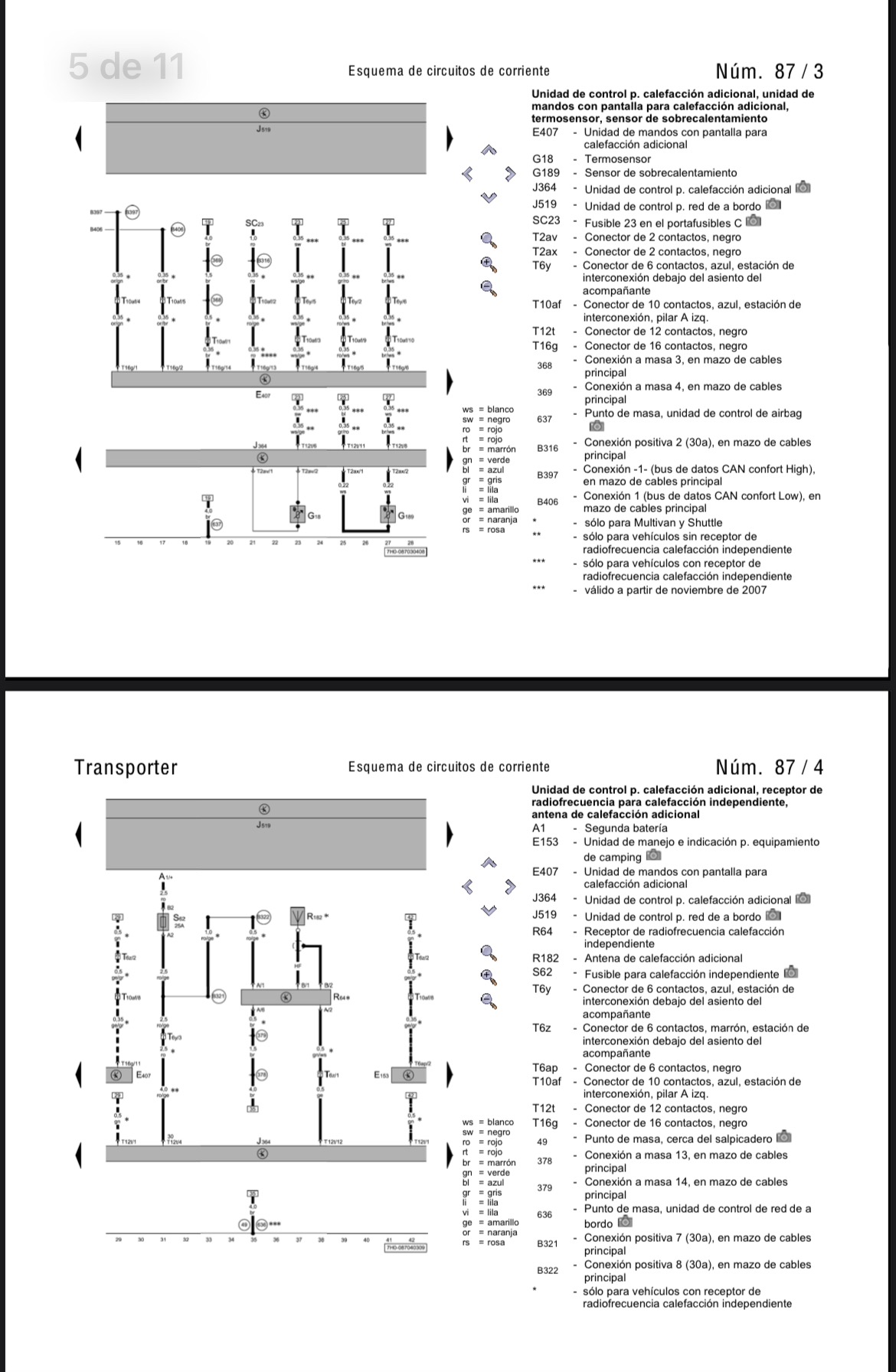

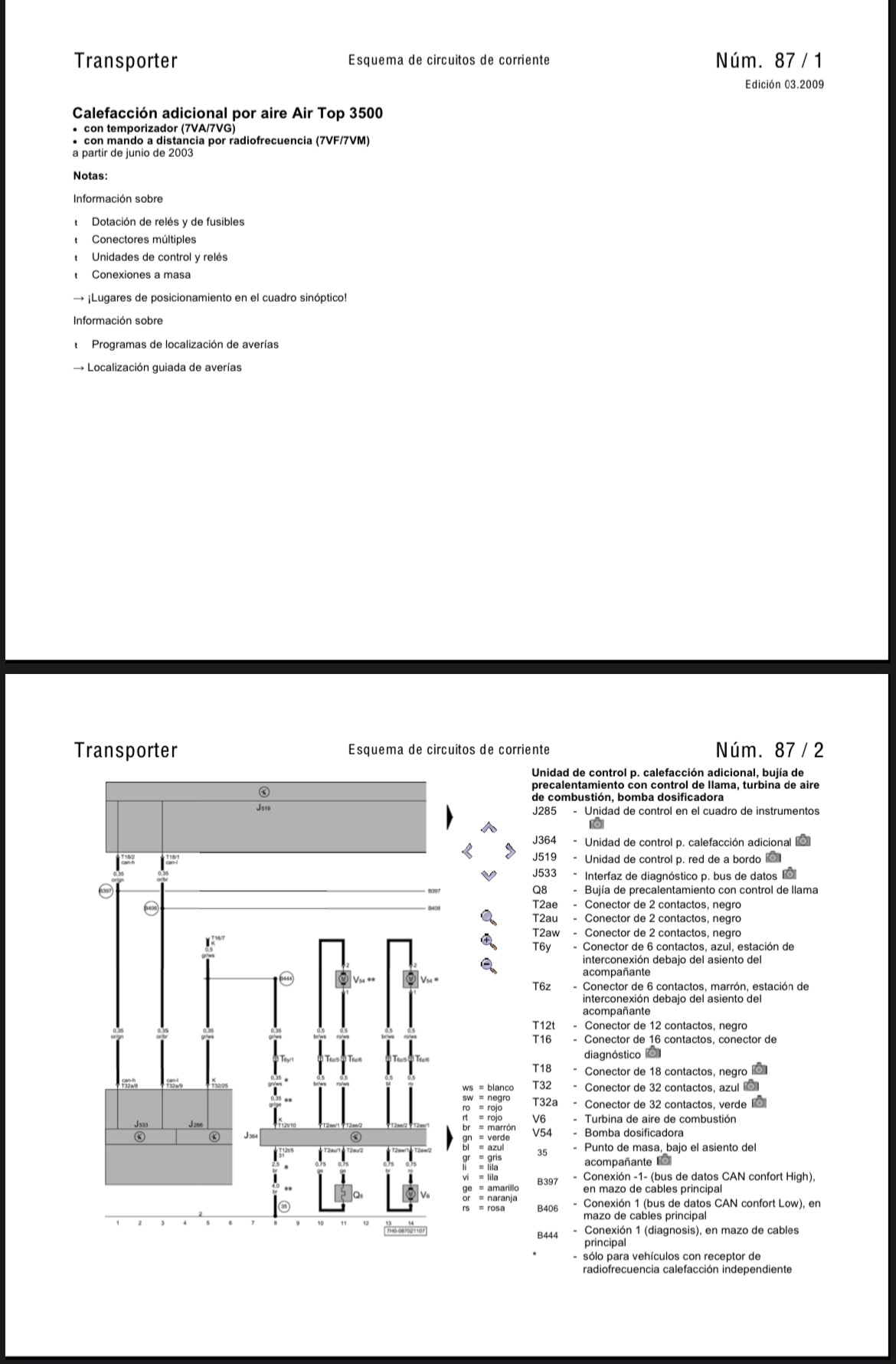

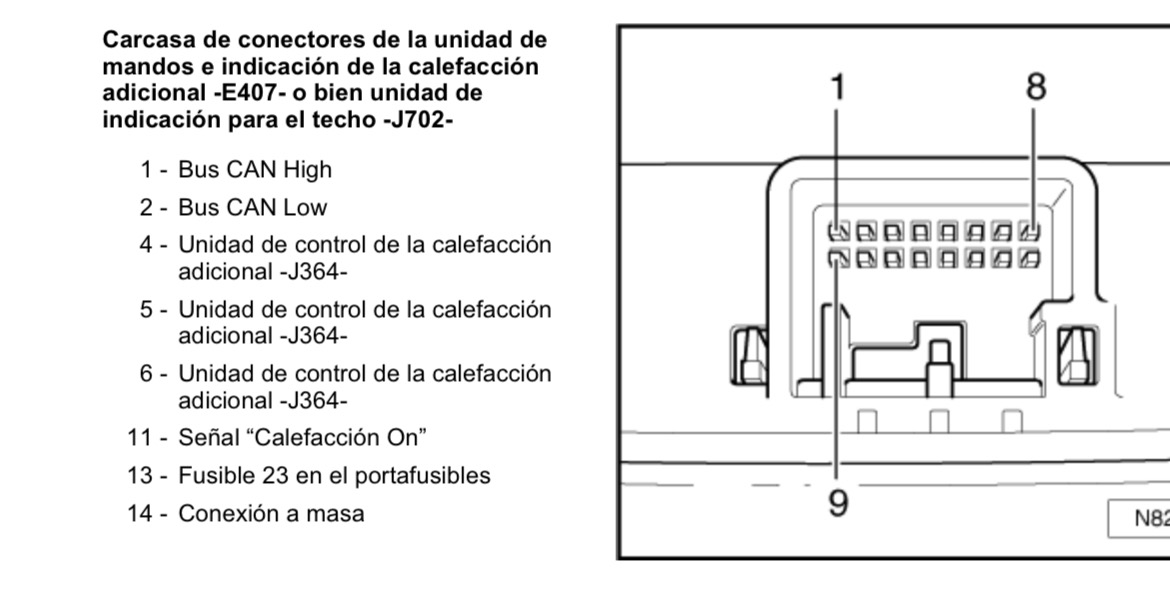

En mi Furgo instalé y hice la instalación original de una 3500 y funciona perfectamente con su línea Can  adjunto el esquema

[birkof]

Hola SirJan

Puedes explicar un poco mas como hiciste la instalacion?

Gracias

[birkof]

Resubidas las fotos por aquellos que me las han pedido.

Un saludo¡¡
