Mueble-cama para Mercedes V

[karpediem1977]

Bueno, pues os presento más o menos paso a paso como he hecho el ya conocido invento de los arcones y el voladizo cama. Primero decir que gracias a los hilos y los consejos de gente del foro así como recopilación de datos por las webs ha sido posible, ya que aunque algo manitas, en la madera soy totalmente novato y por supuesto a mi padre que me hecho una mano en lo que pudo.
Para esto hemos utilizado un tablero de 15mm para los laterales y frentes y de 18mm para tapas, listones y cama, ambos en ocume tras marearme con los distintos tipos de madera, por peso y por precio.

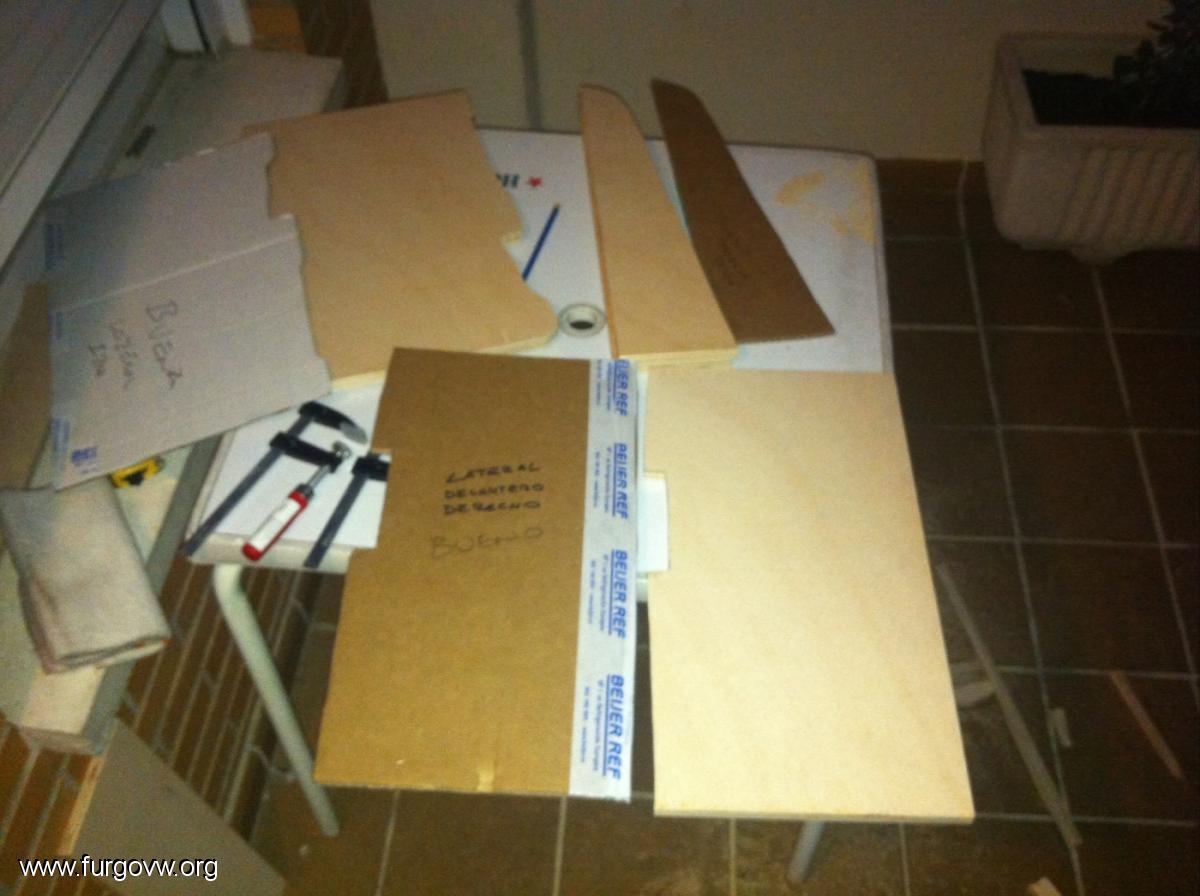

Primeramente se sacaron las plantillas con cartón, trabajo costoso si lo haces solo y el cartón no es muy rígido. Yo aconsejo hacerlas, (al menos las definitivas) en cartón duro. De hecho yo al final me fabrique con un tablero que encontre de dm de 1cm la plantilla para frente, y a partir de hay fue más fácil, pues la parte principal era estable.



Como veis la ayuda que recibí los primeros día era escasa jajaja, Asher dijo tu curra que yo vigilo!!

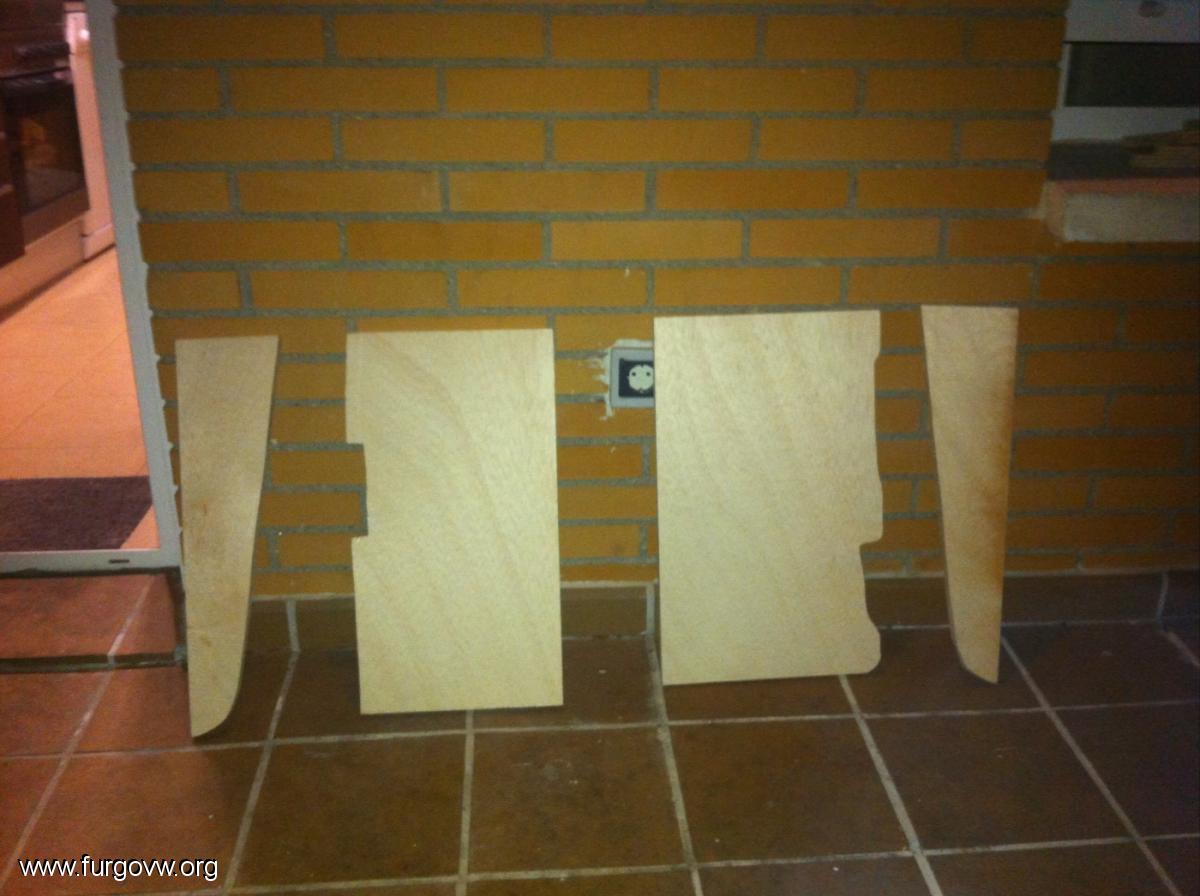

Bueno, pues una vez sacadas y por supuesto calculados los descuentos para mandar cortar los tableros, comenzamos a cortar. Una caladora con sierra nueva nos valdrá pues los cortes no son excesivamente curvos.

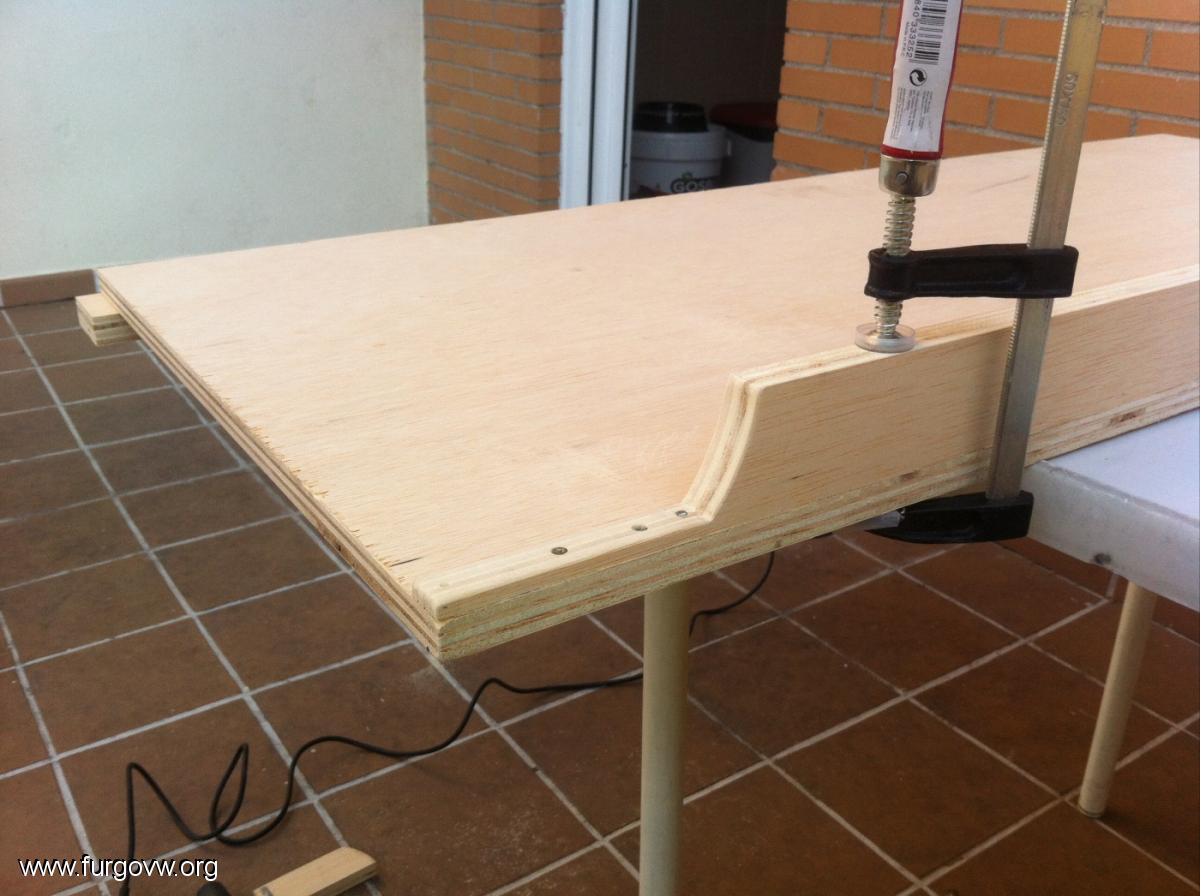

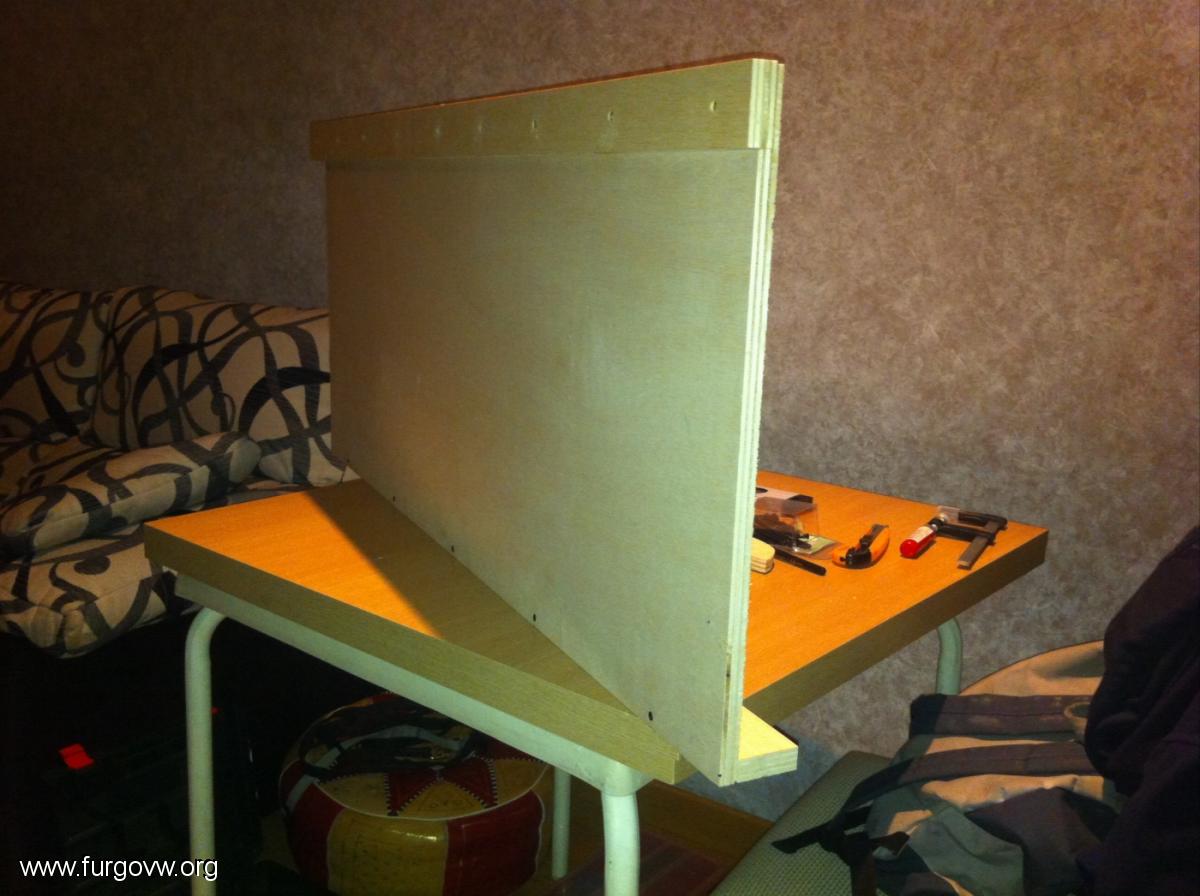

Tras cortar los laterales empezamos a ensamblar. Para esto, tornillos 50x5 de ensamblaje cabeza allen para laterales y suelo, para el resto tornilos de madera normales. Aquí un frente con el suelo y el listón de apoyo cama




Tuve que hacer un cajeado para el pase de rueda que se ve aqui.

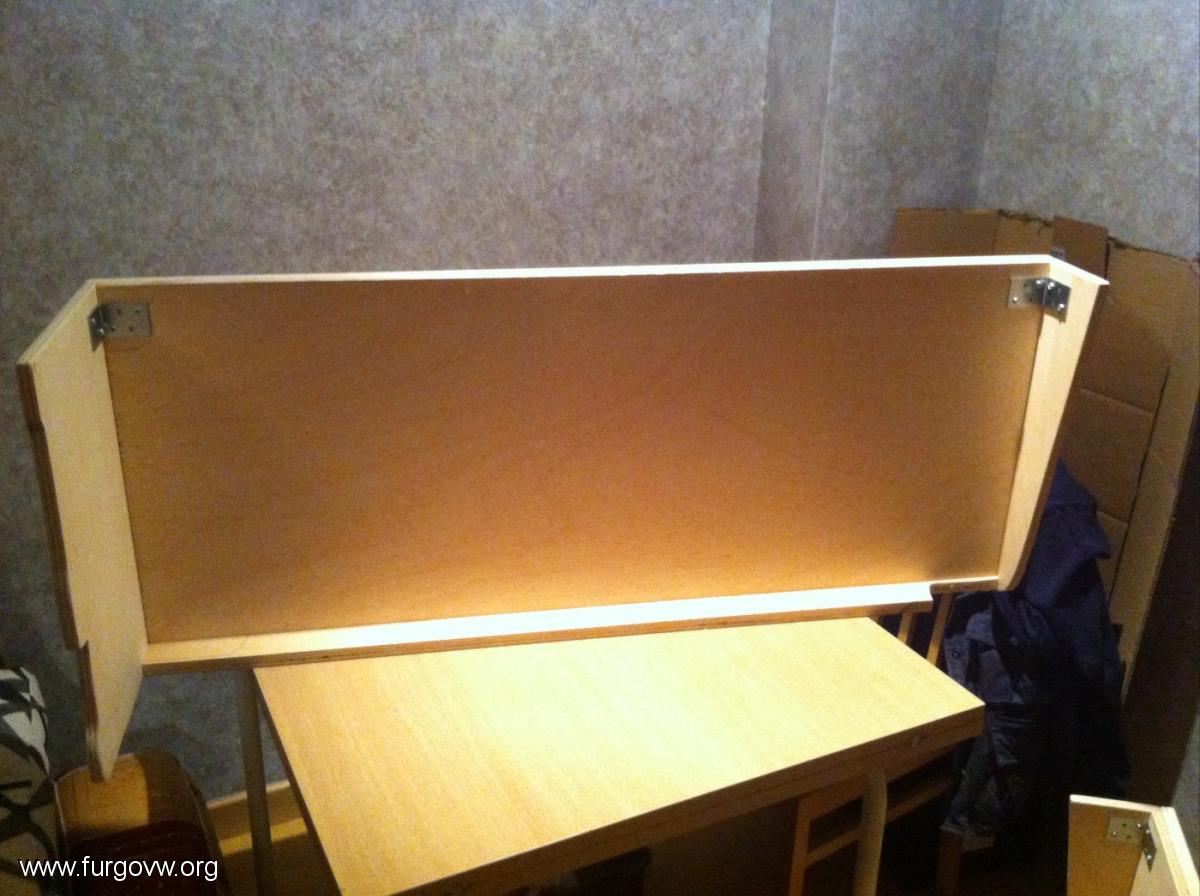

Aquí ya con laterales montados y colocadas unas escuadras para dar más fuerza al los arcónes, ya que no llevan trasera.

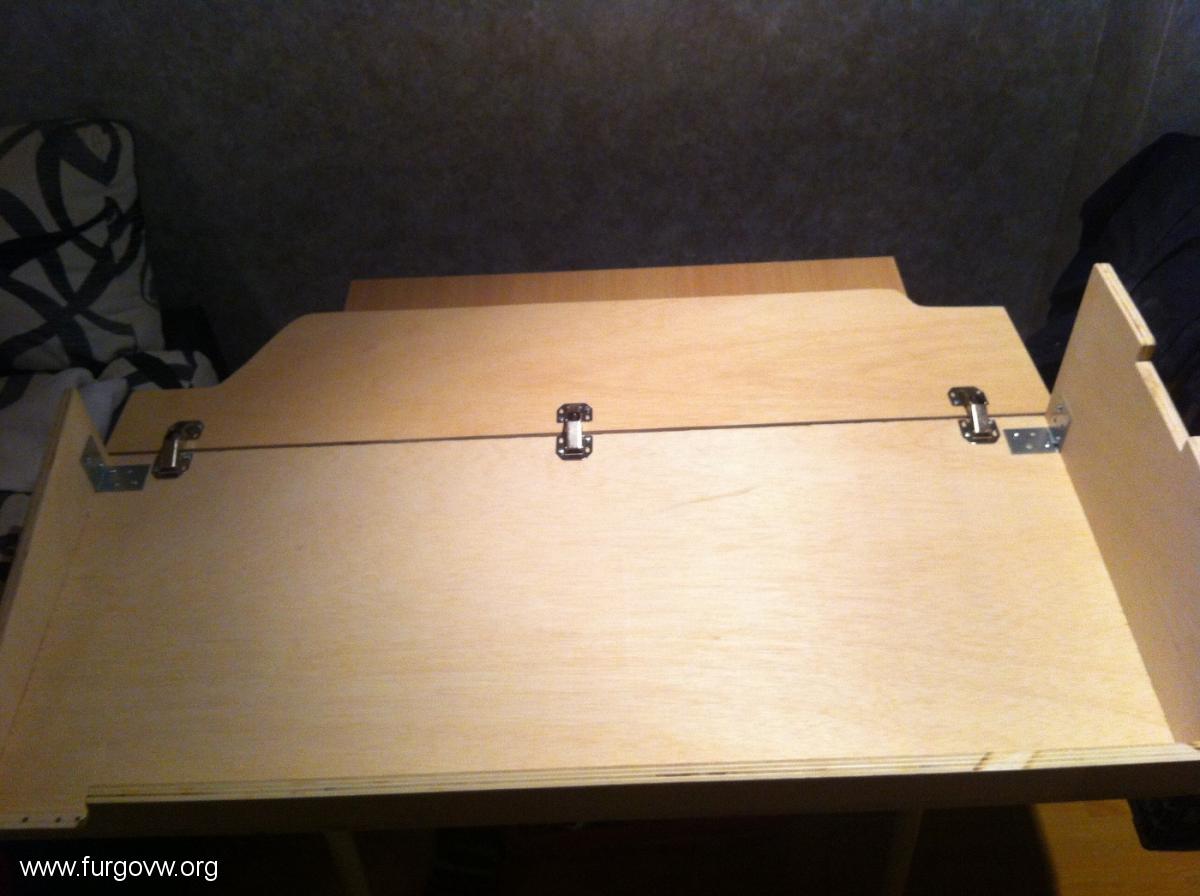

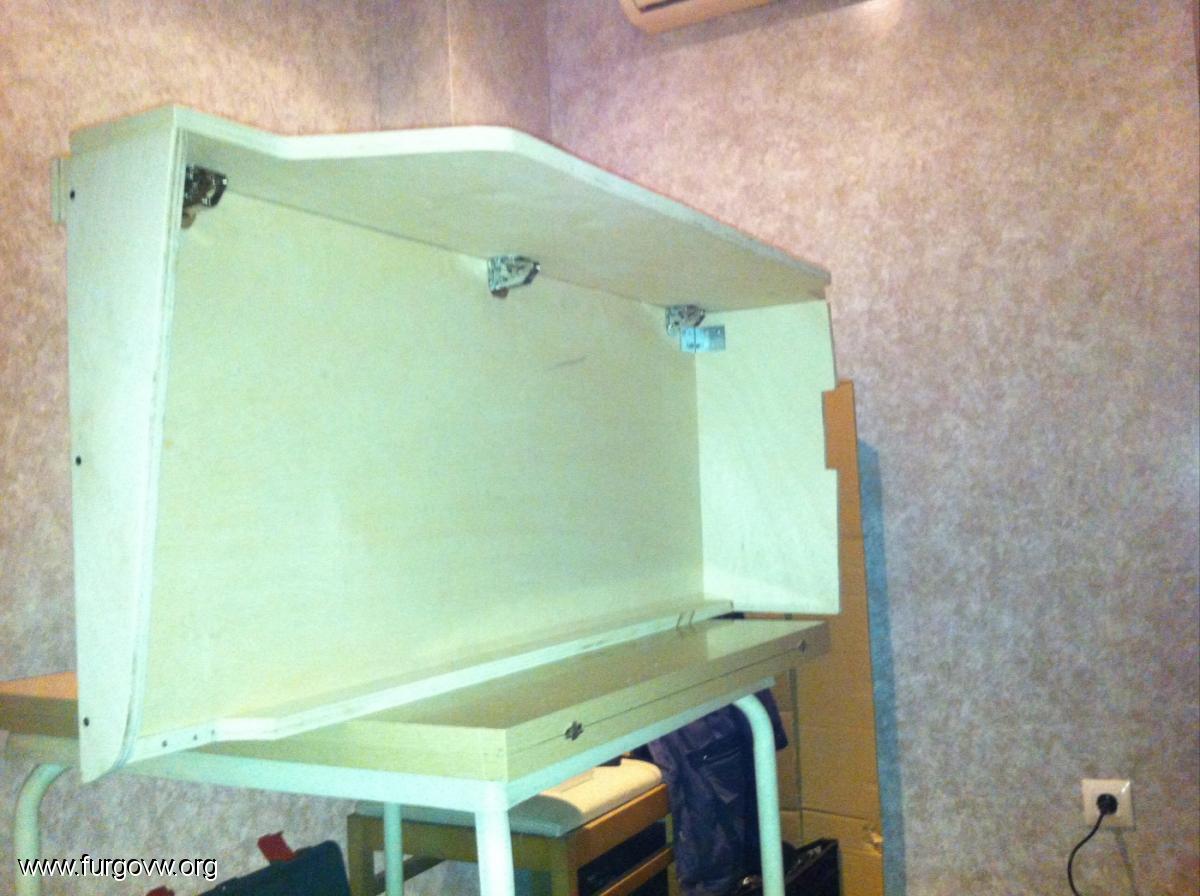

A esto le presentaría la plantilla de la tapa para confirmar si cuadraba, y tras cortarla la montaría con tres bisagras simples de superficie, la caña las bisagras, pues a parte de su uso, como al cerrar ejercen cierta fuerza evitara que las tapas vallan tambolireando!!!

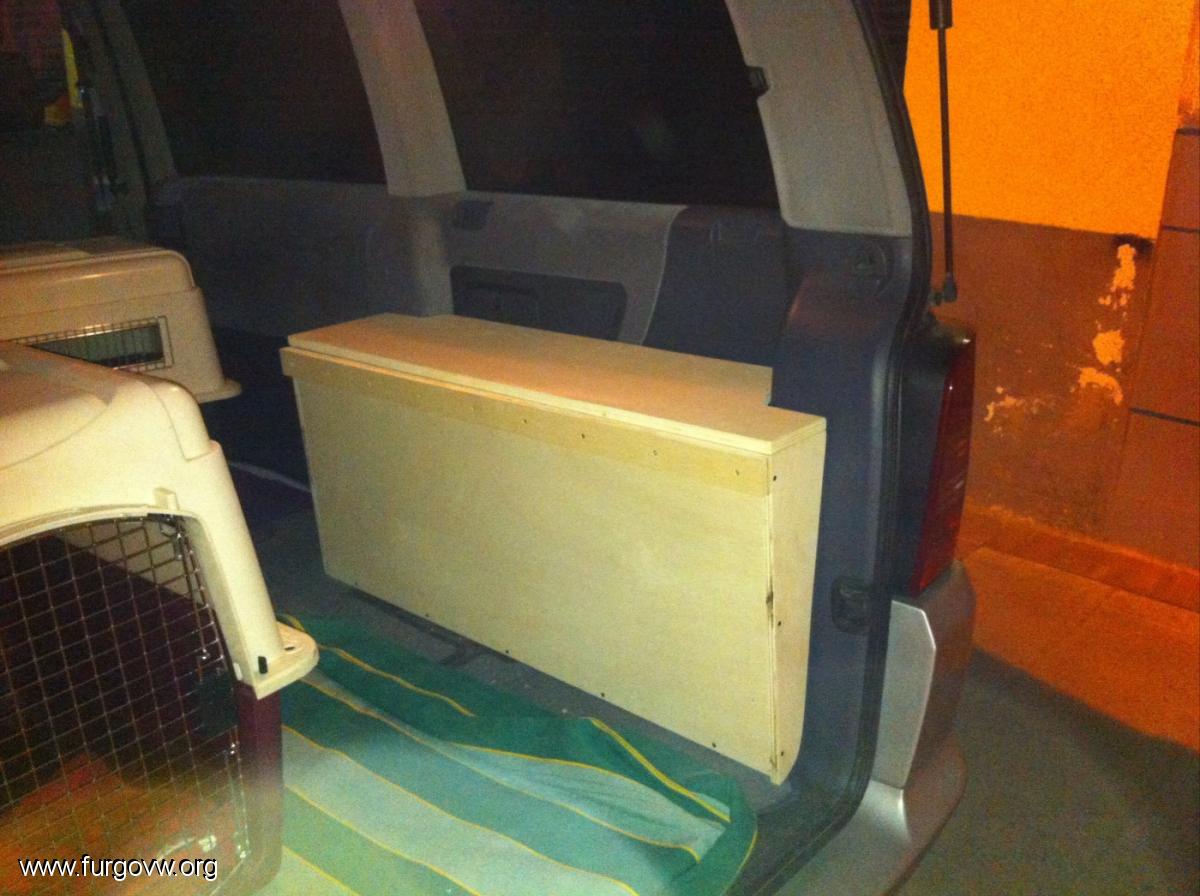

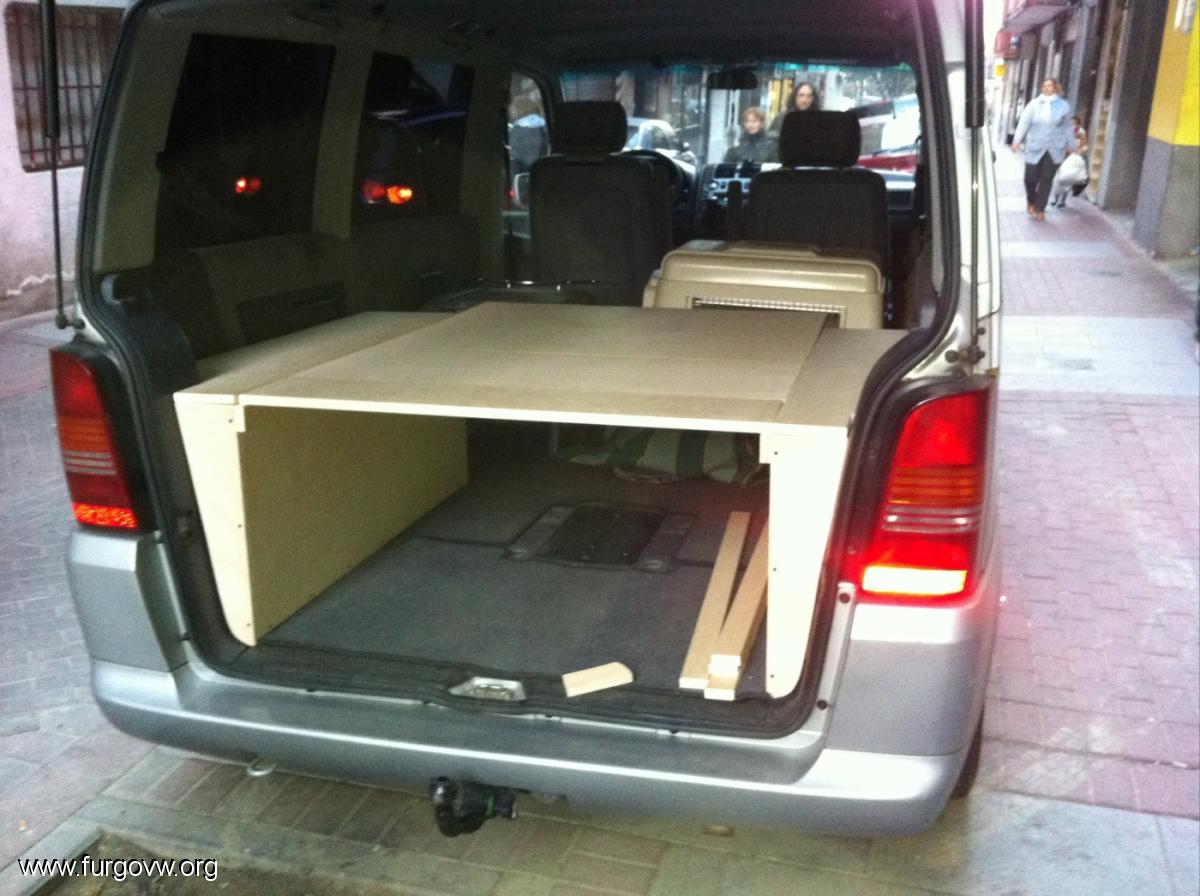

Aquí presentado, furgo, tu arcón, tu arcón, furgo..

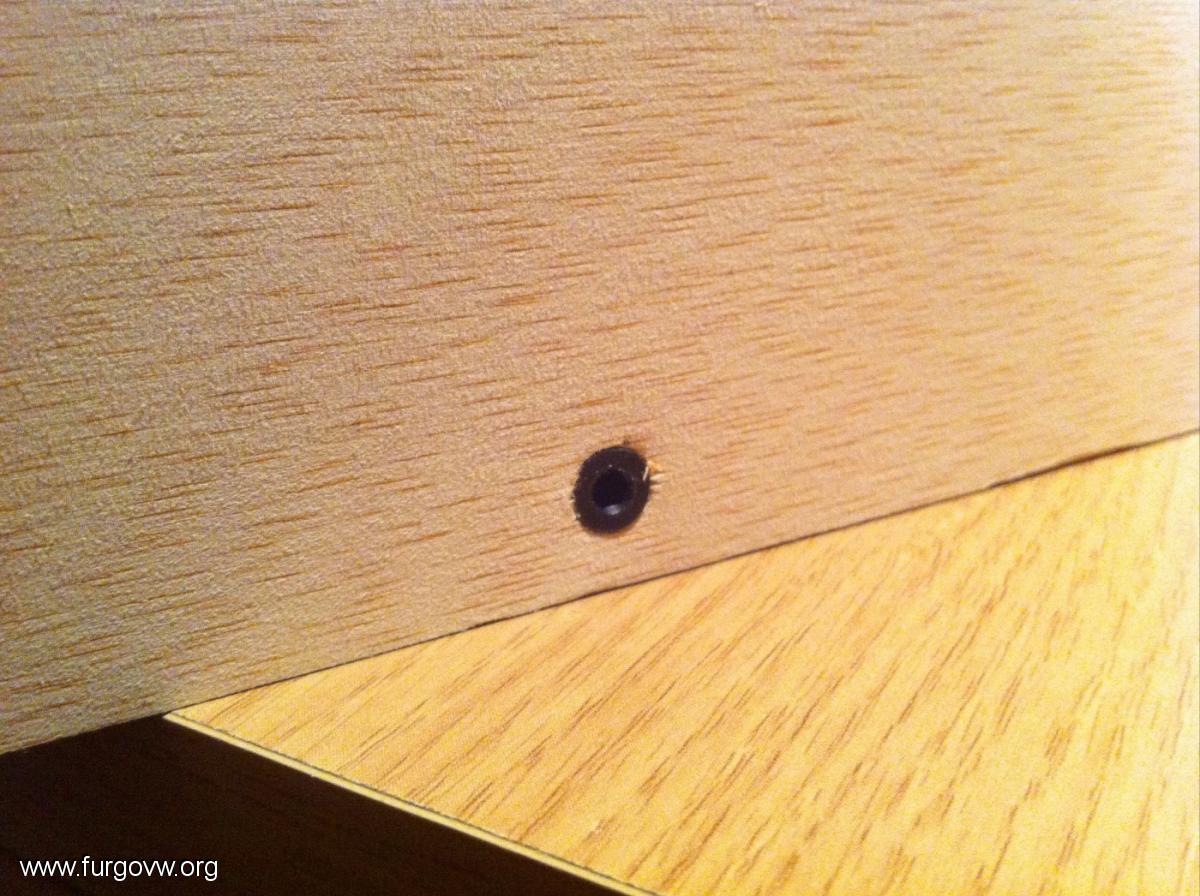

El detalle del tornillo de ensamblaje

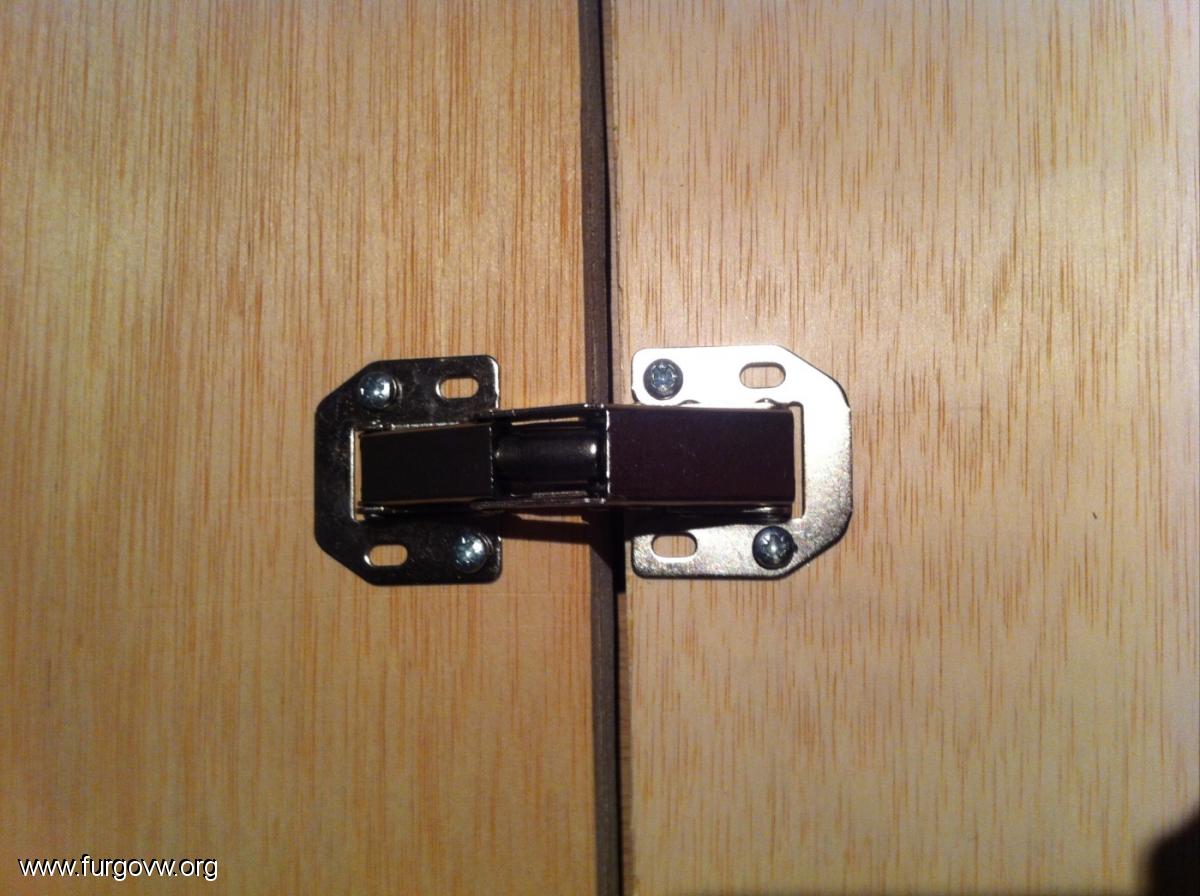

Y aquí la bisagra,  algo más de 7€ 6 unidades en leroy.



Y así dos arcones, uno de 1.20m y otro, el del lado corredera 1.14m. De fondo tienen 31 cm aprox ya que viajo con transportines y por su volumen no me permitian menor distancia entre arcones

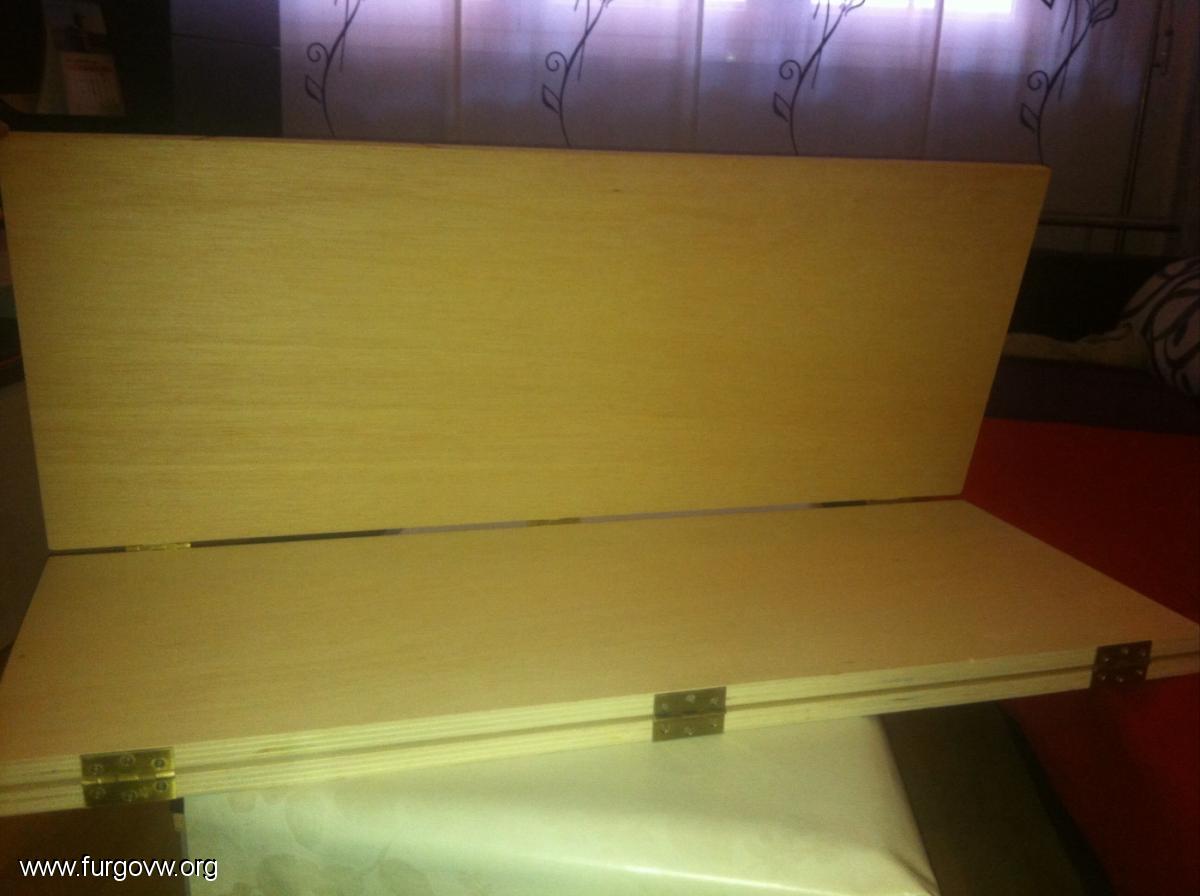

La cama en su parte de madera mide 1.40m, tres tableros de 40 cm abisagrados tipo acordeón para poder plegar y un añadido de 20 cm que añadí con un retal de tablero sobrante y que no va con bisagra.
Aquí es "donde la mataron", mi nula experiencia tenía que dar algun resultado y ese fue un descuadre en la alineación entre arcones, con una diferencia de unos 12mm entre extremo y extremo. Como reacer una tapa y un lateral es un precio muy alto para corregir 12mm calze el arcón con el descuadre con un listoncillo que al estar unido al listón-suelo no se ve, cuadrando asi mucho mejor y teniendo que tan sólo limar un poco algún tablero-cama.
Detalle del listoncillo para corregir el descuadre y de la cama

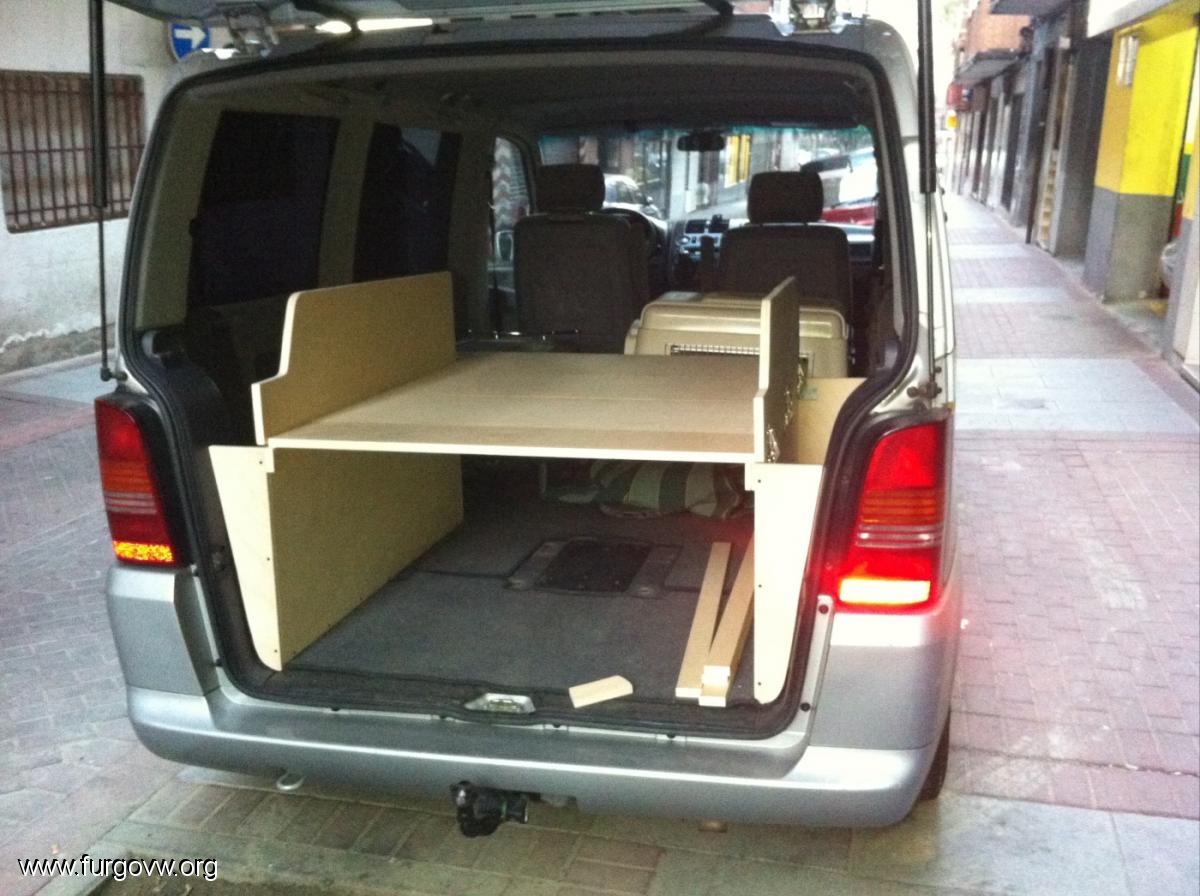

Y este es el resultado a falta de lijar del todo y pintar, porque lo pintare aún no se como ni de que color..

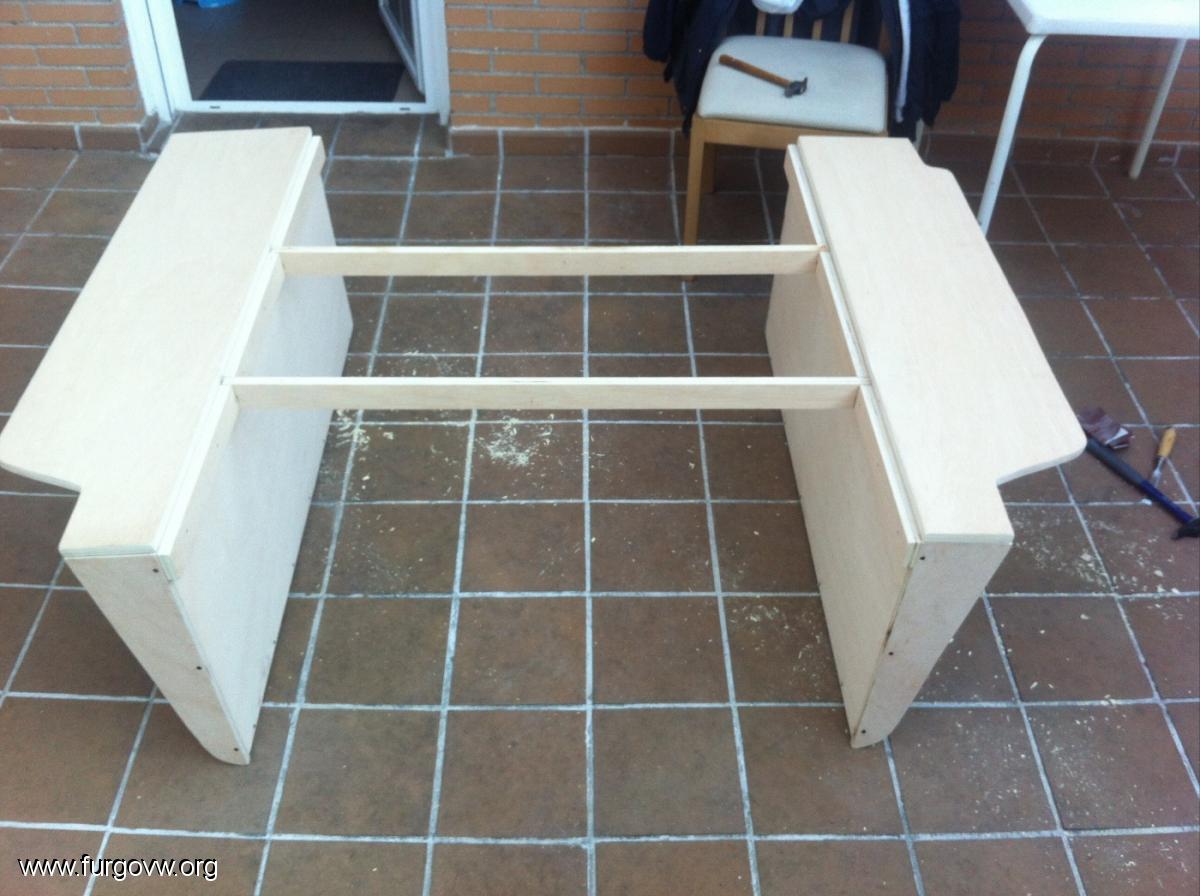

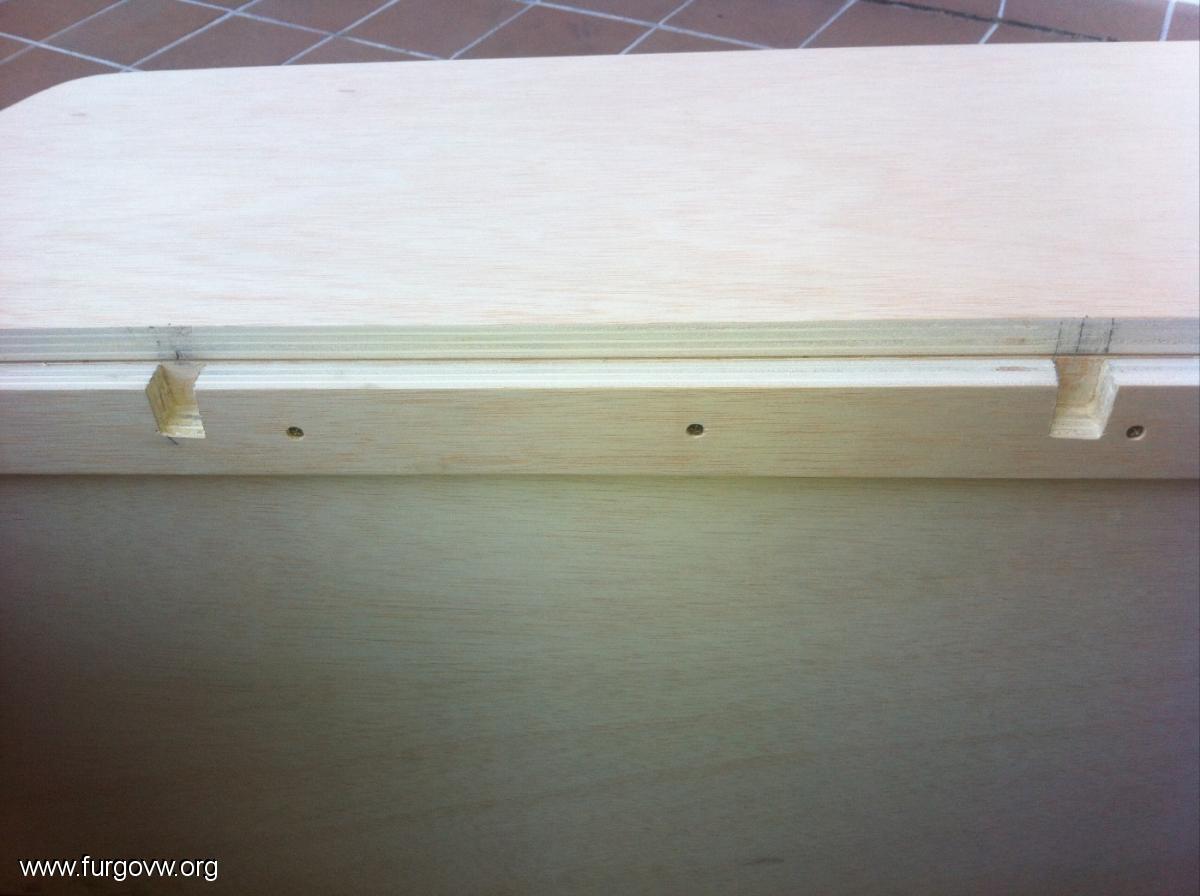

Aquí los cajeados hechos a mano con formon (lo más complejo), donde encajan los listones para soportar mejor la cama.





Despues tras lijar bien y limpiar de restos de polvo de da una primera mano de tapaporos, tras esta se lija y vuelve a aplicar otra mano para que cuando apliquemos el esmalte agarre bien..

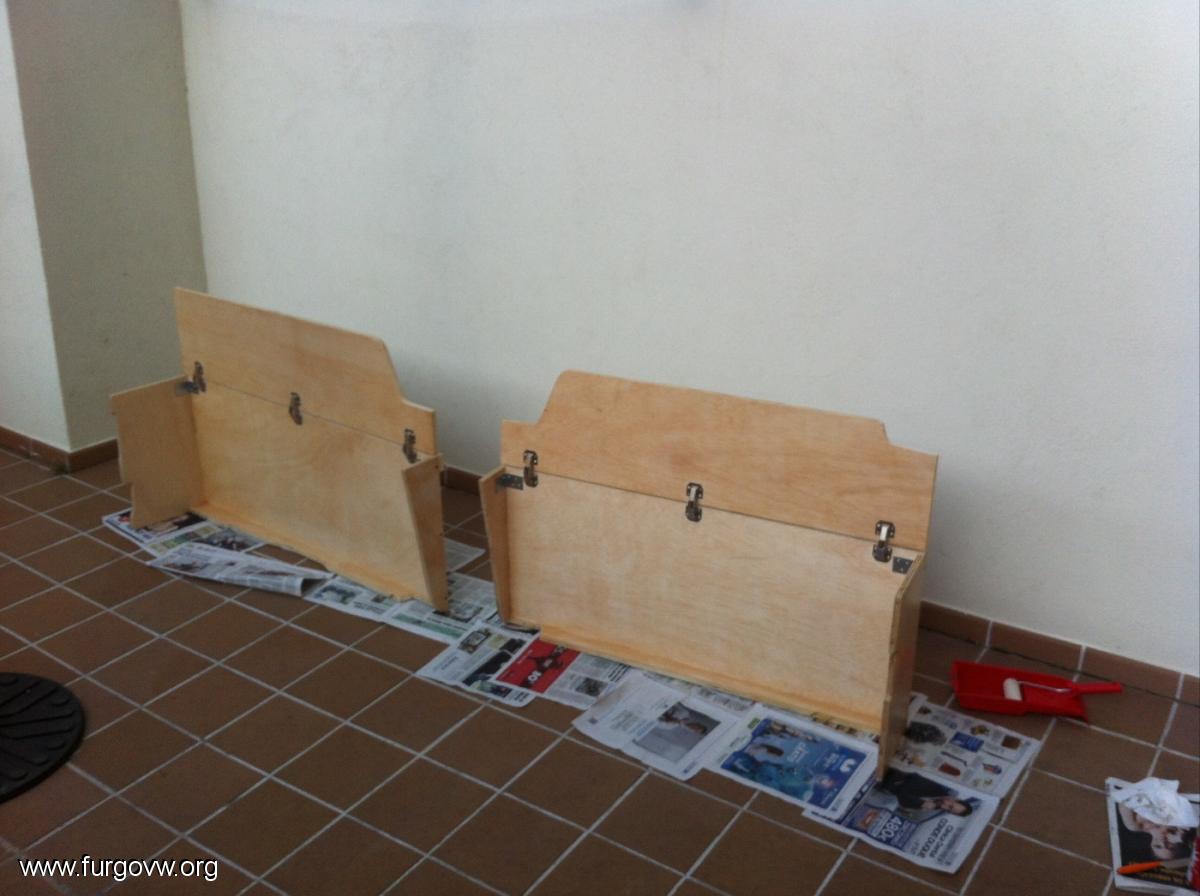

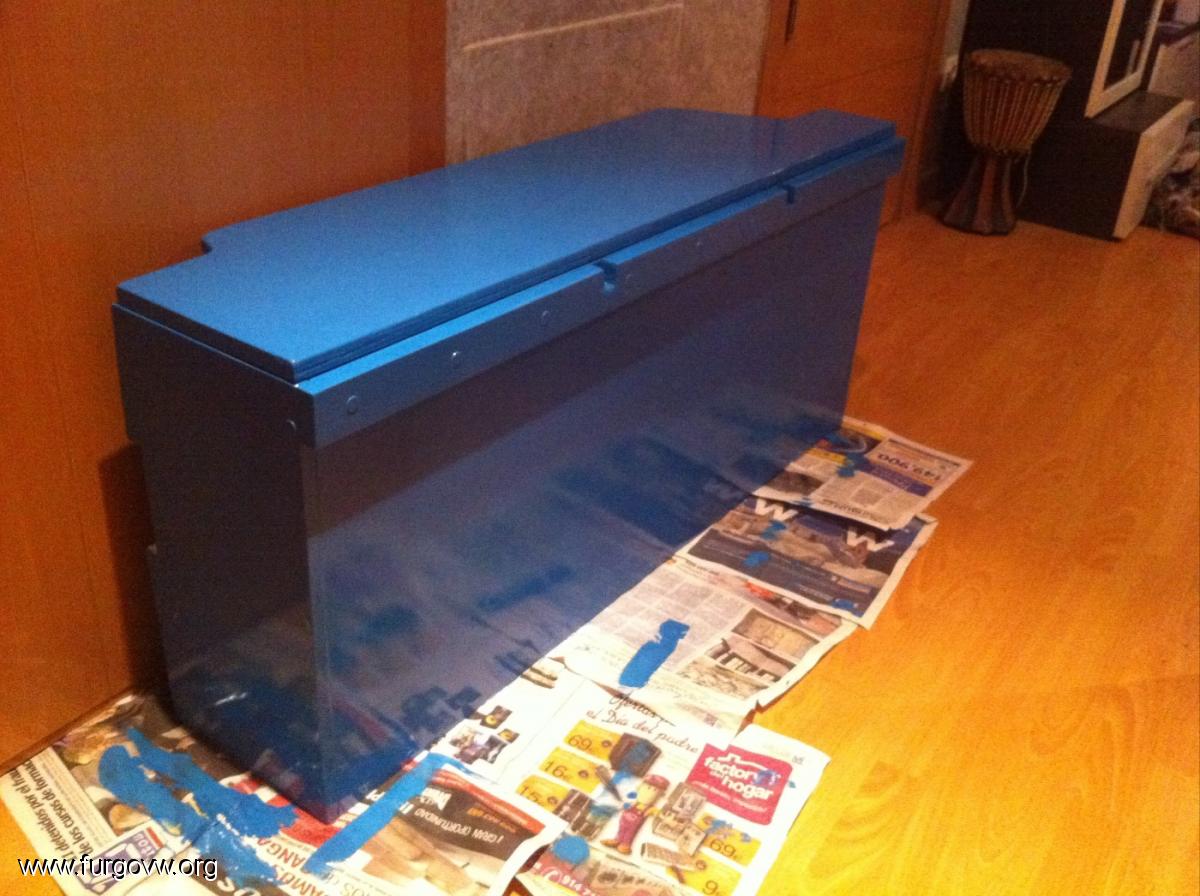

Tras elegir el color y tapar los tornillos con pegatinas para ese fin, primer baul pintado... Y parece que no queda mal!!, tras tres manos de tapaporos y hasta el gorro de lijar!!!!

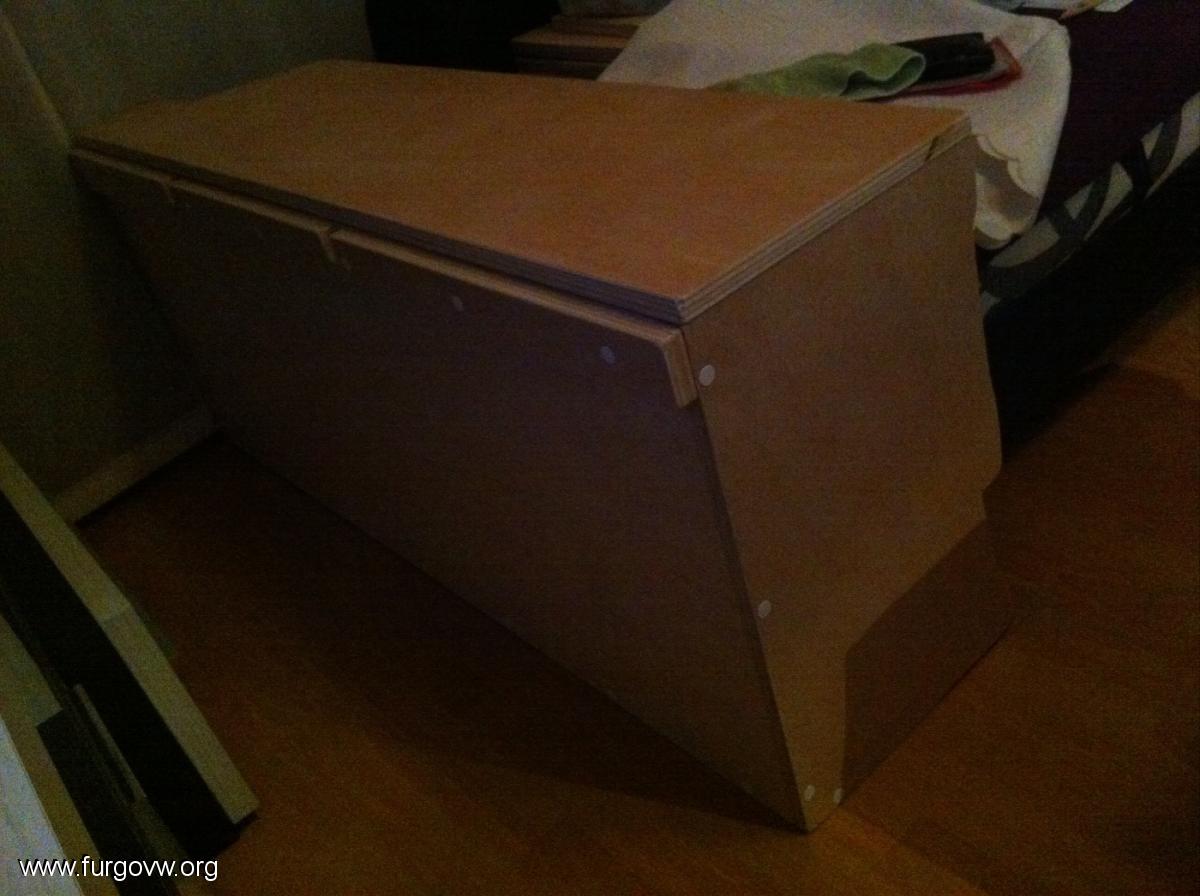

Detalle de las pegatinas para tapar los tornillos. Lo se, se notan, pero si un dia se parte una tabla puedo desmontar sin escarbar buscando los tornillos..

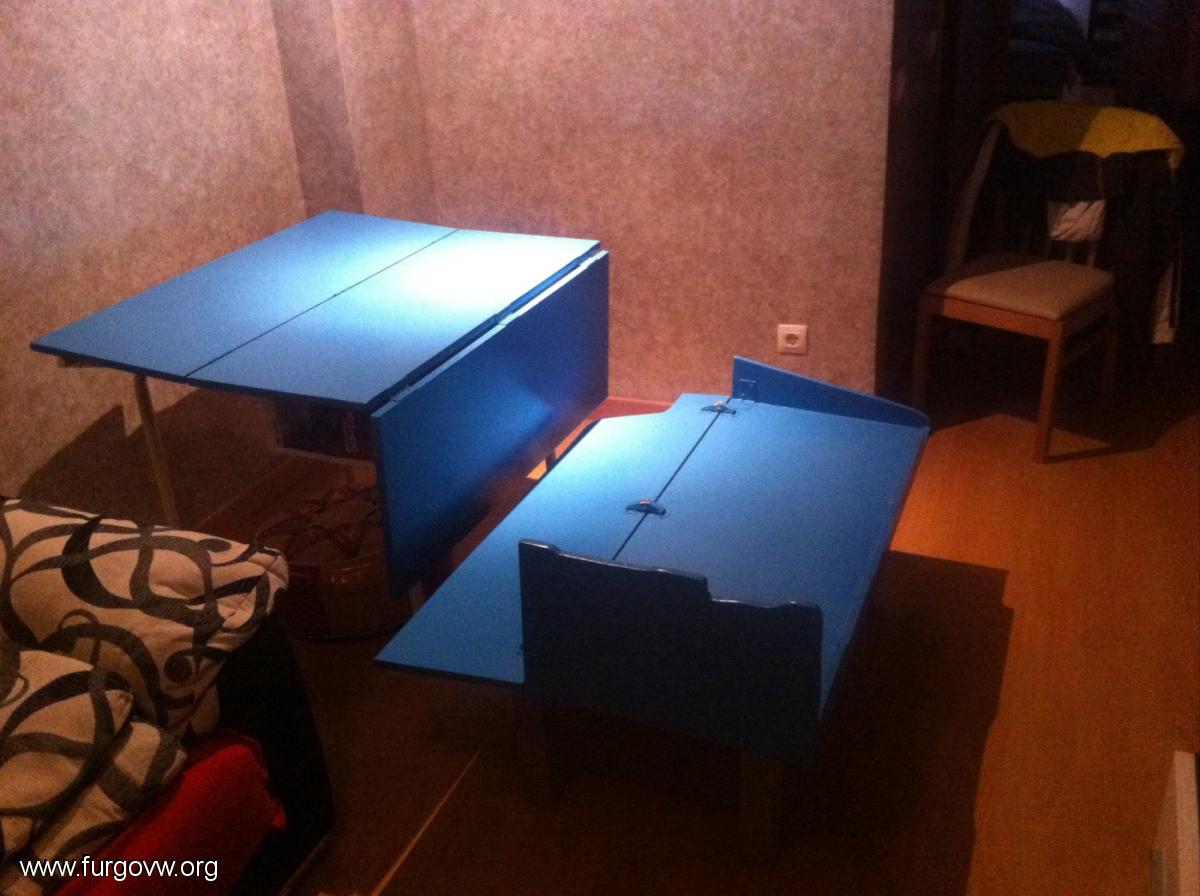

El salon como taller de pintura... Eso si a sido mas caotico, una semana con la casa patas arriba, pero habria menos mierda que la que se ubiera pegado en el patio..

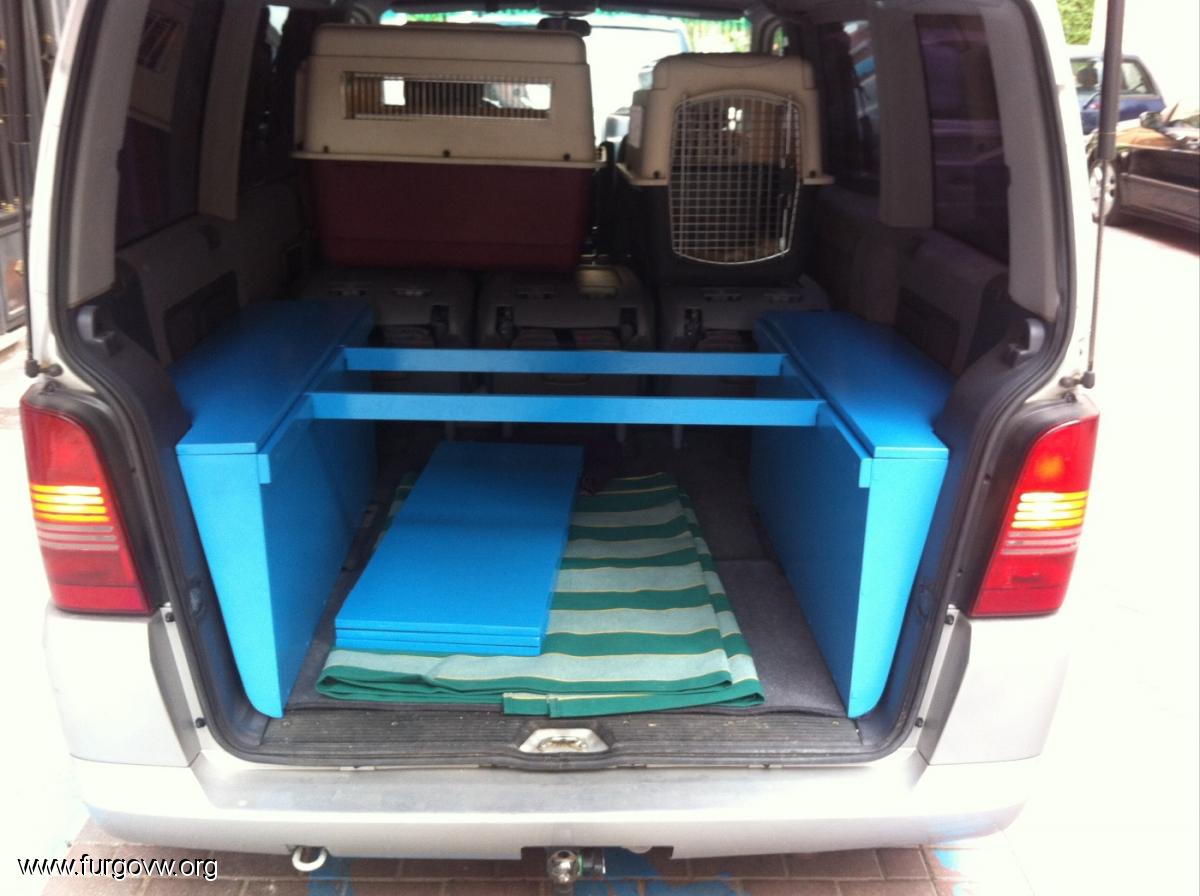

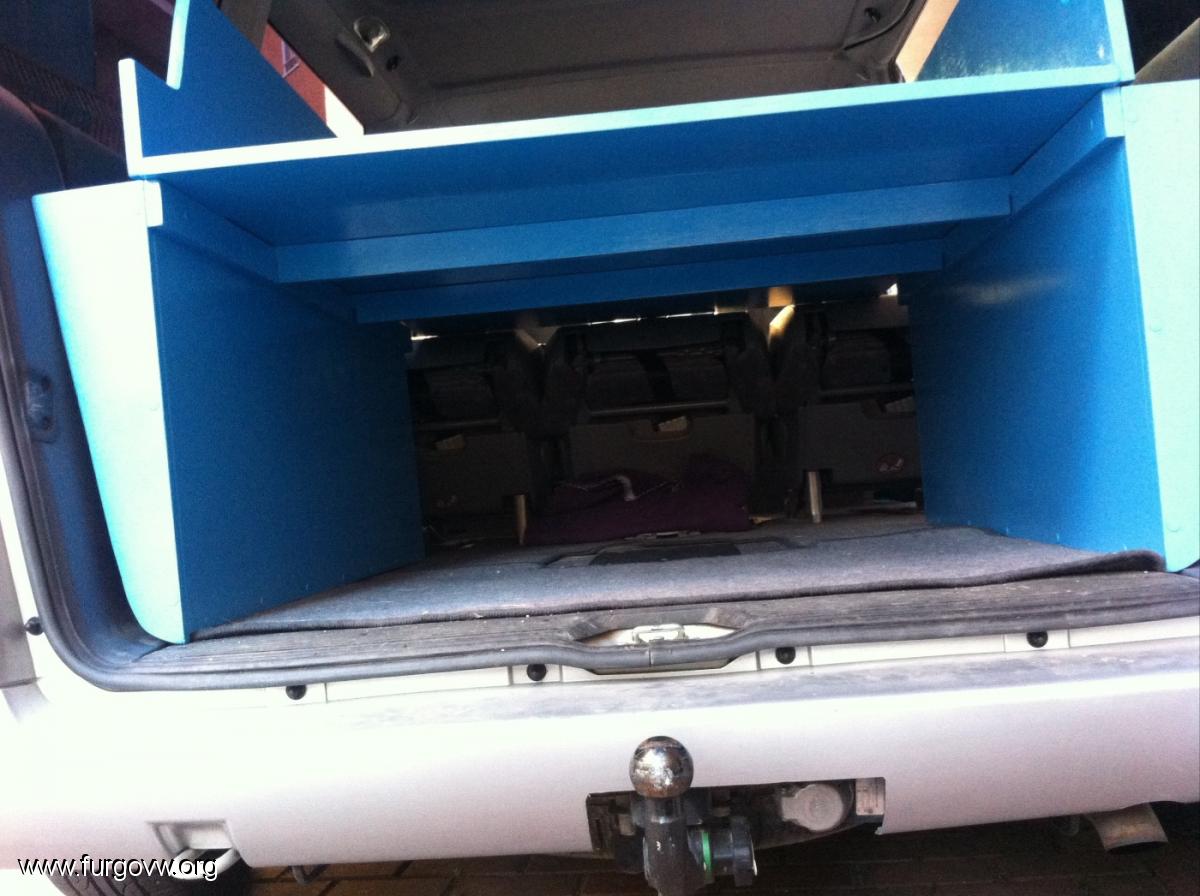

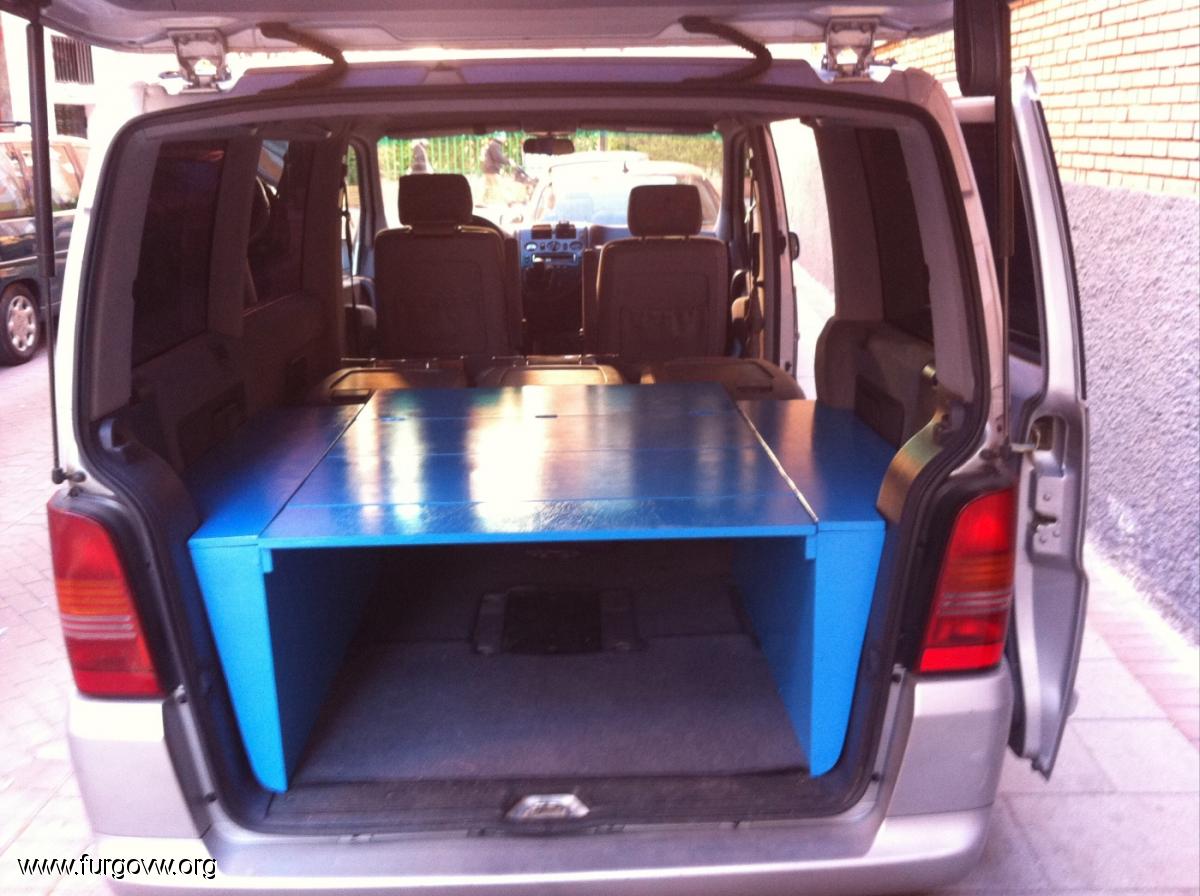

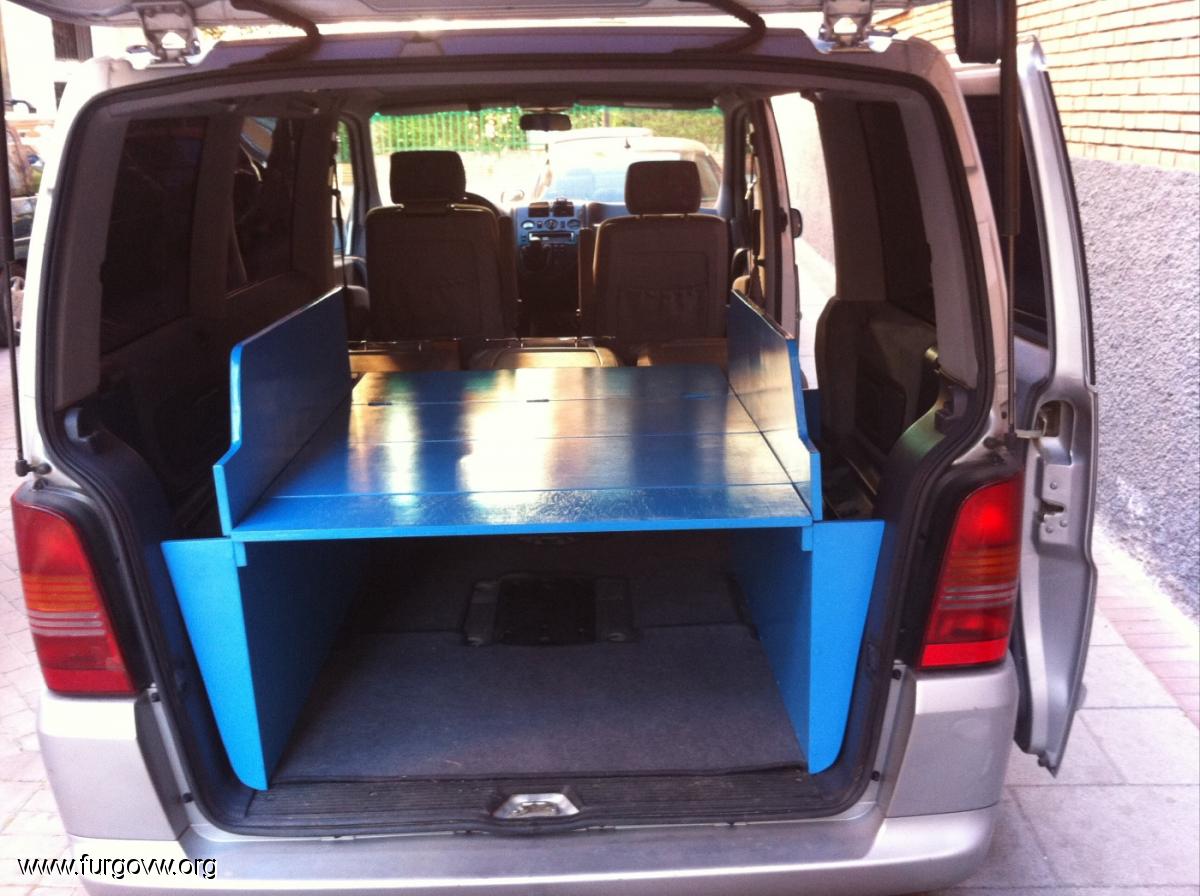

Y ya por fin montados en la furgo y terminado el trabajo!

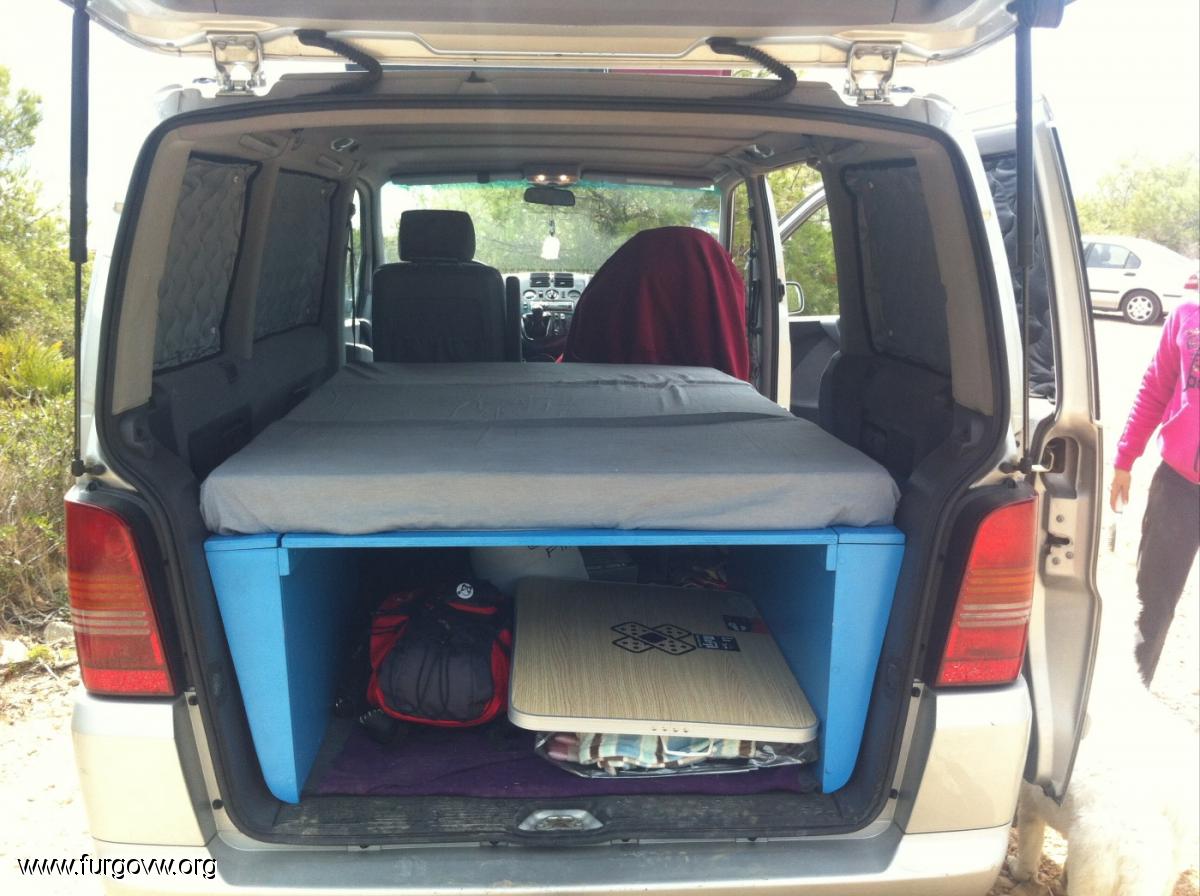

Finalmente pongo la foto del resultado con el colchon densidad 30 y 10 cm grosor, un lujo, los primeros días se nota duro pero creo que es un acierto.

Y aquí un chiringuito montado en una de las salidas por Castellón.



Bueno, pues este ha sido mi trabajo y sobretodo espero sirva de ayuda a otros compañeros como a mi me ha servido el trabajo de otros!!

[richard v]

Ole ya la tenemos en el foro con su equipamiento, la has barnizado? Te lo digo por que la mia ya esta manchada (la voy a tapizar) pero si la quieres asi, hazlo que se mancha con mirarla.

[karpediem1977]

Ole ya la tenemos en el foro con su equipamiento, la has barnizado? Te lo digo por que la mia ya esta manchada (la voy a tapizar) pero si la quieres asi, hazlo que se mancha con mirarla.

Aún no, estoy mejorándolo un poco con unos listones trasversales para refuerzo de la cama, ahora mismo me voy a liar con cajeados. Pero en cuanto termine eso y termine de lijar voy mirando el tema pintura..

[Borjaf87]

Que currada Karpe! Me quedo por aquí para ver como queda
Un abrazo


Salu2!

[karpediem1977]

Que currada Karpe! Me quedo por aquí para ver como queda
Un abrazo


Salu2!

Hola campeón! Pues mira ya ves! A falta de un par de cajeros y perfilar lijar/pintar
Que tal esos aislantes? A mi en Monzón me fueron de luuuujo entre esos el perro y la cerveza na de frío!!!
Un abrazo tío y haber si nos vemos en alguna kdd anímate!

[richard v]

Dejaras la cama fija?
Tu ayudante curra como el mio. Durmiendo y si puede ser donde curras mejor

[karpediem1977]

Dejaras la cama fija?
Tu ayudante curra como el mio. Durmiendo y si puede ser donde curras mejor

Si te refieres a los muebles en general no porqye no voy a homologar con lo que lo pondré cuando proceda, pesan un peo comparado con desmontar los asientos, un desriñone!
Si te refieres al tablón cama se pliega en tres tableros más uno suelto de 20 cm

[Yeti_garcias]

Te ha quedado muy bien

[karpediem1977]

Te ha quedado muy bien

Gracias fiera  haber si mañana cajeo el liston de apoyo para sujetar los arcones y dar apoyo a la cama

[Borjaf87]

Hola campeón! Pues mira ya ves! A falta de un par de cajeros y perfilar lijar/pintar
Que tal esos aislantes? A mi en Monzón me fueron de luuuujo entre esos el perro y la cerveza na de frío!!!
Un abrazo tío y haber si nos vemos en alguna kdd anímate!

que pasa tio! Pues van de lujo la verdad ya los he probado varias veces y encantado! A ver si a la siguiente KDD puedo y no curro!


Salu2!

[ELSERGIO]

Gracias fiera  haber si mañana cajeo el liston de apoyo para sujetar los arcones y dar apoyo a la cama

tu vente el finde a brunete city que tenemos fiesta bricolera y nos liamos con tus muebles tambien con unas garimbas en la mano!!

[karpediem1977]

tu vente el finde a brunete city que tenemos fiesta bricolera y nos liamos con tus muebles tambien con unas garimbas en la mano!!

Es mi intencion pirata y si las fuerzas de la naturaleza se alinean asi sera!, brikos garimbas y buena compañia... como suena!

[arkaizt]

  Perfecto!!!! te lo has currado muchisimo tio!!!

Ahora queda darle color y poco mas!! Sobre todo disfrutarlo!! Ademas tus riñones te lo agradeceran!!!!

Un abrazo y sigue contandonos por aqui el proceso que te queda!!!

[karpediem1977]

Perfecto!!!! te lo has currado muchisimo tio!!!

Ahora queda darle color y poco mas!! Sobre todo disfrutarlo!! Ademas tus riñones te lo agradeceran!!!!

Un abrazo y sigue contandonos por aqui el proceso que te queda!!!

Gracias campeon!! La verdad que buen trabajo lleva, he acabado hace 1/2 hora de darle una segunda mano a todo aprovechando el buen tiempo y que seque bien por la noche, aqui seguira informando!
Un abrazo familia!!

[arkaizt]

Gracias campeon!! La verdad que buen trabajo lleva, he acabado hace 1/2 hora de darle una segunda mano a todo aprovechando el buen tiempo y que seque bien por la noche, aqui seguira informando!
Un abrazo familia!!

Pues metelo para dentro ya que empieza el mal tiempo, no sea que te caiga agua!!
