Buenas,

Abro este hilo para explicar este brico donde aproveche para aislar una vw transporter t5 y de paso instalar una cámara trasera.

En primer lugar, desmonté todas las planchas que recubren la estrucutra, para ello nos ponemos con paciencia y con un poco de maña salen poco a poco.

Este video ayuda para poder sacar uno a uno estos tornillos de plástico. Sólo rompí 4 del total.

<iframe width="560" height="315" src="https://www.youtube.com/embed/cz38cEyTr_g"; frameborder="0" allow="accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture" allowfullscreen></iframe>

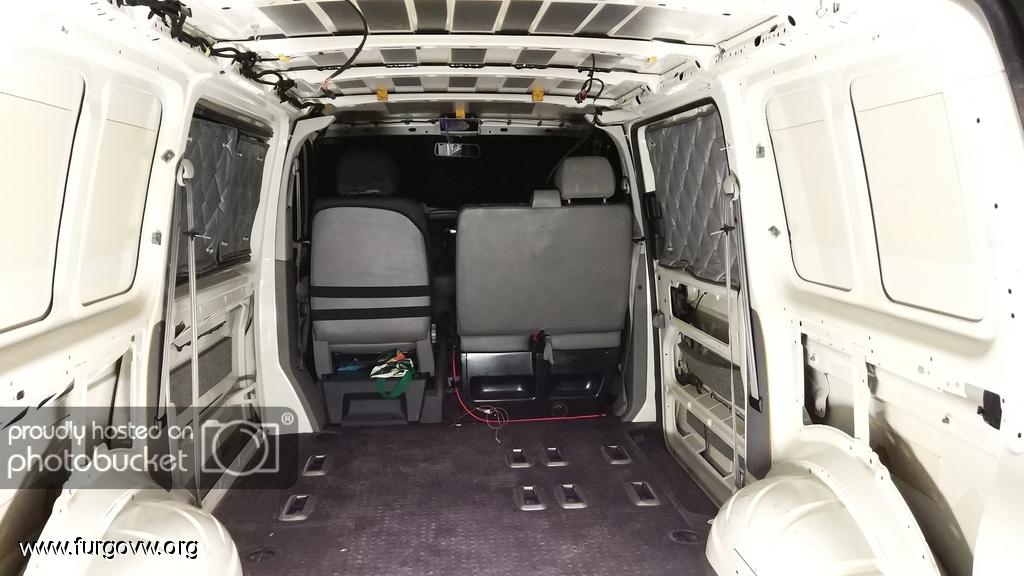

Aqui el resultado, desconectando las lámparas del techo. Desmonté también el techo de la zona del conductor, y los laterales que llegan al salpicadero, para poder pasar el cable de video y señal de marcha atrás.



Aislamiento:

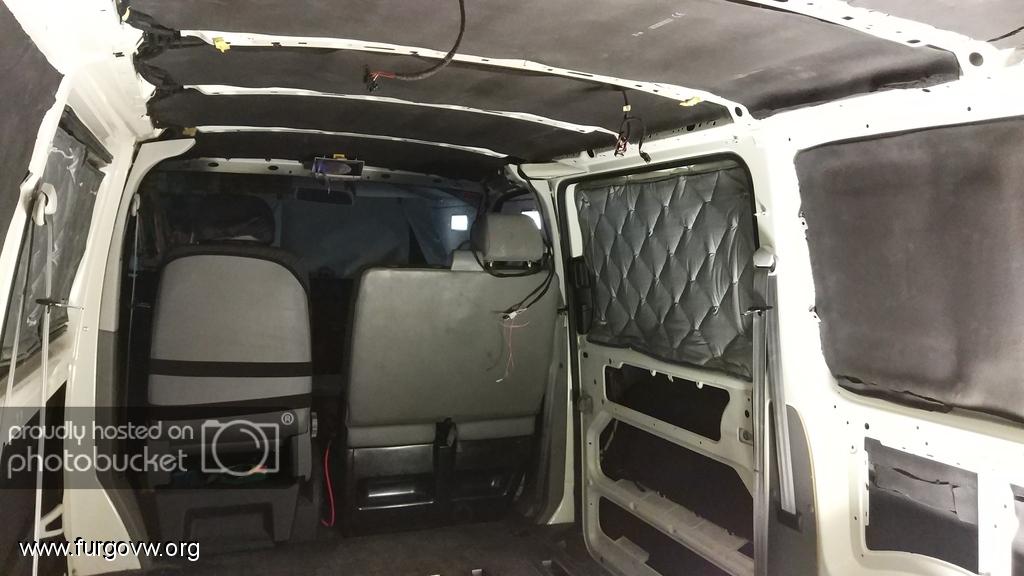

Utilicé un total de 10m2 de kaiflex de 20mm, cubriendo todas las partes, algunas de ellas bastante ocultas, pero que merece la pena aislar (detrás de travesaños, pequeños huecos,...)

Materiales para la instalación de la cámara trasera:

En mi caso, he instalado una radio 2DIN, que ocupa todo el hueco, y tiene entrada de video.
-cámara trasera, esta para ser exactos https://www.electropolis.es/camara-de-vision-trasera-360-empotrable-sl903.html
-10 metros a mayores de cable de video.
-Cable unifilar, para llevar la señal de marcha atrás, y también para conectar la alimentación de la cámara.
-Fundas termoratráctiles para sellar los empalmes
-Terminal para la conexión a masa
-Soldador, estaño
-Corona para hacer el alojamiento de la cámara, y lima para pequeños retoques.

Dónde instalé la cámara?

En primer lugar, tenia pensado ponerla en la pieza que lleva las luces de la matrícula, en mi caso al ser puerta doble, quedaría en el lado izqdo. Pero al desmontar el panel vi el mecanismo de apertura, y preferí buscar otro lugar.

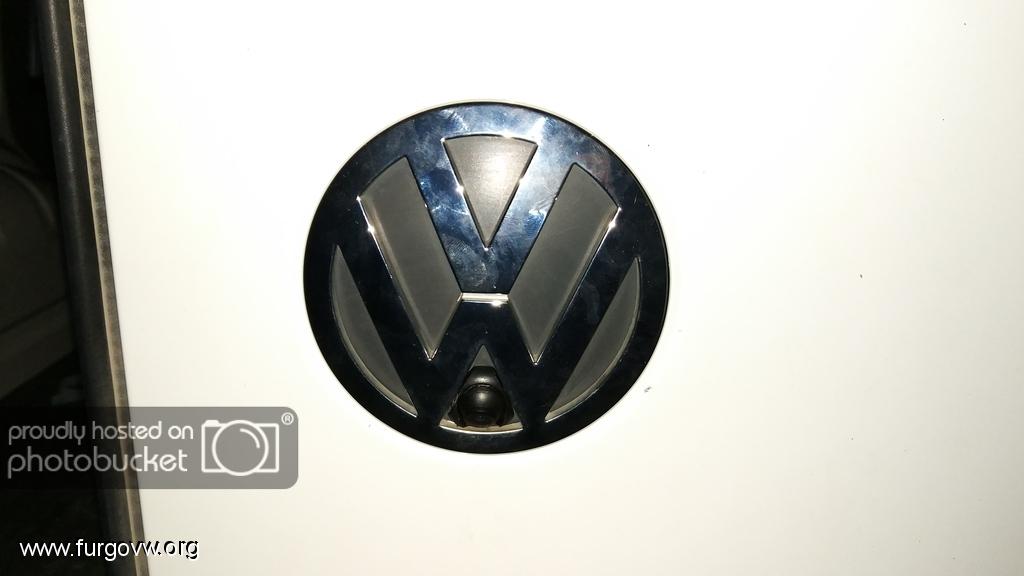

Elegí la insignia trasera:



Se puede despejar utilizando un sedal de pesca, o con una pieza de plástico dura, y con bastante delicadeza.

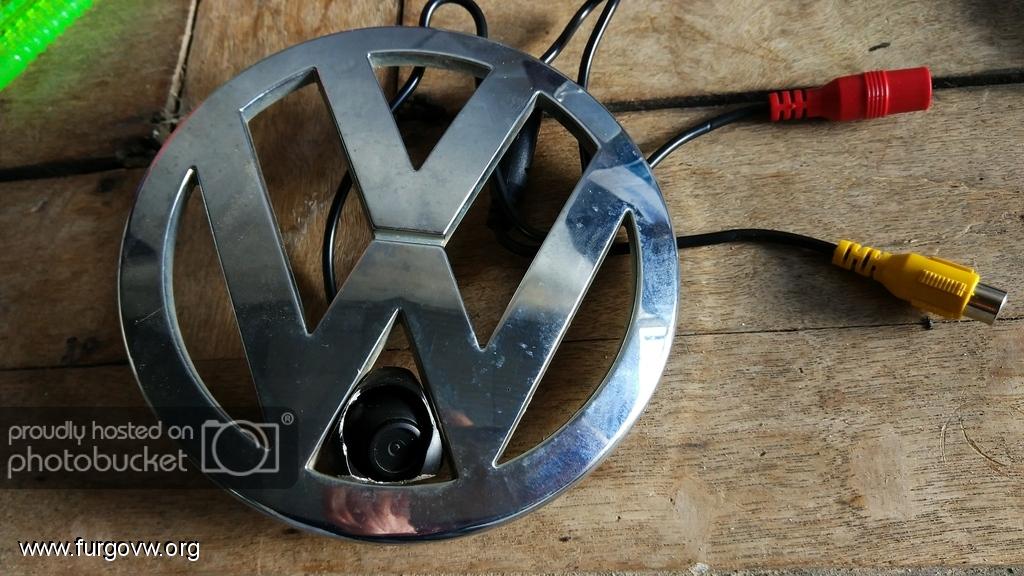

Taladré la chapa para colocar la cámara, y también rectifique la cámara para alojarla en la W:

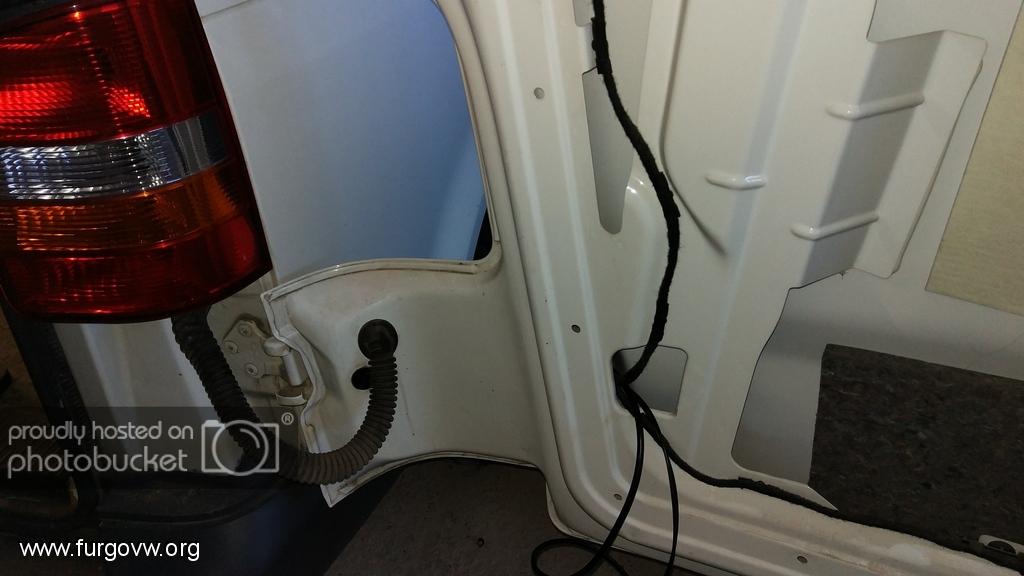

La alimentación de la cámara la obtuve del faro de marcha atrás, con un polímetro se puede comprobar que cable lleva la tensión a la bombilla de marcha atrás (creo recordar que era el cable verde-negrgo del terminal 3). Pasando todos los cable por el tubo flexible que lleva la alimentación de la luz de freno (con una guia y un poco de jabón se pasa bien)

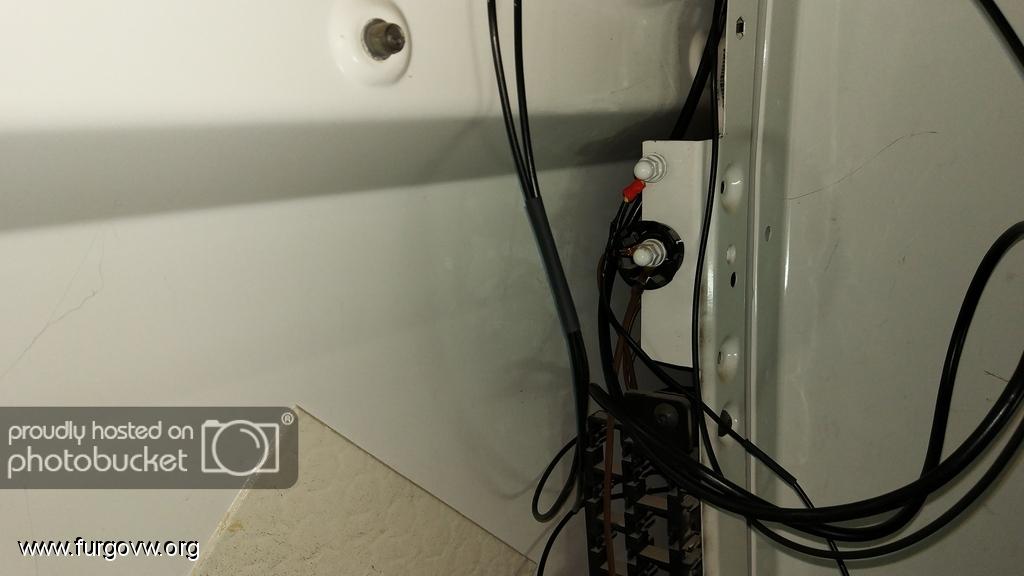

Y el cable a masa, le coloqué con un terminal en el lateral derecho:



Por la zona superior pasé el cable de vídeo, y un cable desde la luz de marcha atrás hasta la radio, éste indicará a la pantalla cuando se tiene que encender.

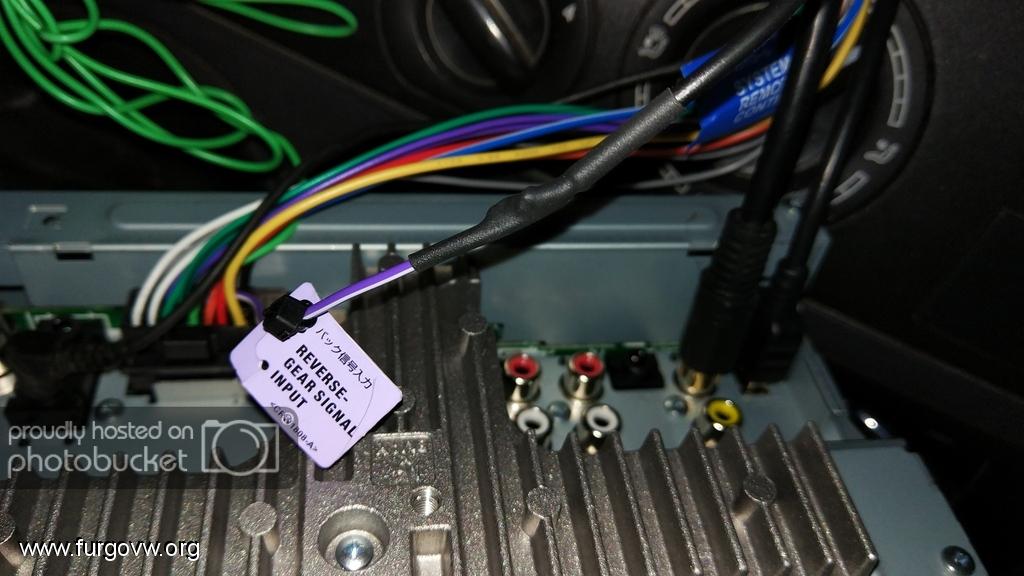

Conectado a este terminal:

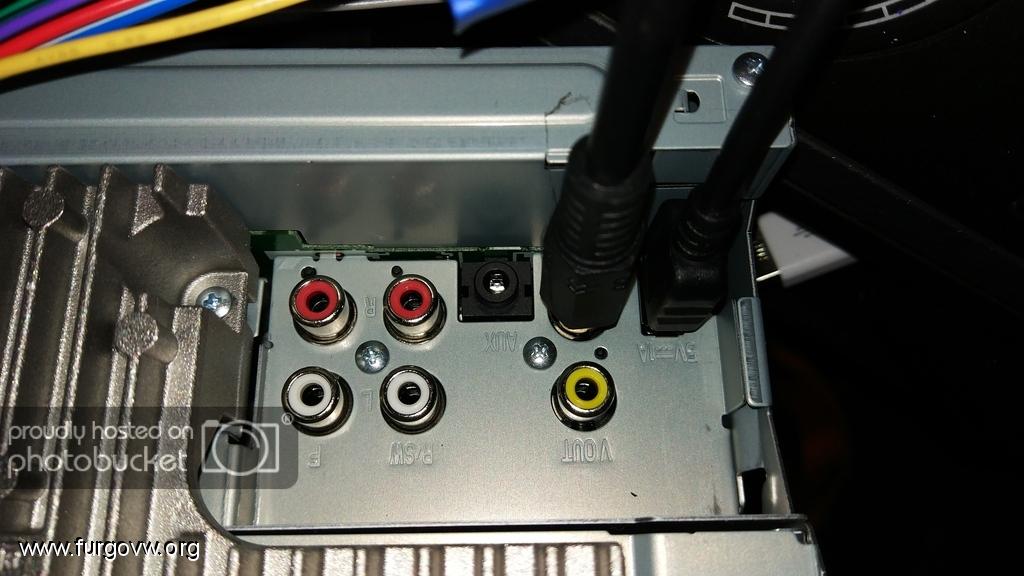

Y el cable de video, a la entrada "V IN" (es una radio pioneer)




Ya solo queda aislar con paciencia, y volver a colocar todas las tapas.



Para cualquier duda, preguntadme, y os intento responder lo más claro posible.
