Ordenando un poco el cableado

[xander_zs]

Buenas os muestro unos bornes que he fabricado para ordenar un poco el tema del cableado. Por si a alguien le gusta y lo puede aprobechar.

Antes


Despues

[Lukiluc]

Un detalle de los bornes no tendrías?

[xander_zs]

Mañana le saco una foto mas detallada. Pero vamos es una pieza de aluminio, con una sangria para amarrar el borne rectangular de la bateria y para el cableado 2 diametros de 12mm y otros 3 de 8mm. Para amarrar los cables, 2 metricas 4 por cada cable. Uno de los cables de 8 sirve para alimentar los cables de menor seccion que se conectan en otra zona para que no molesten ahi.

[remecdhpro]

Ahí has ordenado más ke lo ke dices. A parte de los bornes (ke no sé si el aluminio es el mejor conductor, igual es mejor hacerlos de cobre) también has recolocado algún portafusible. La mejora es grande

[xander_zs]

Ahí has ordenado más ke lo ke dices. A parte de los bornes (ke no sé si el aluminio es el mejor conductor, igual es mejor hacerlos de cobre) también has recolocado algún portafusible. La mejora es grande

Si, mas arriba hay un portafusibles en el que se juntan los cables mas delgados y que menos amperaje necesitan. Asi solo  baja al borne un cable gordito.

Ahora queda todo mas localizable y no estorba a la hora de sacar las baterias.

El borne es de aluminio si. Segun mire es similar al cobre. De hecho ningun problema

Tengo pendiente la foto mas detallada del borne que me pidieron. Cuando quite el panelado aprobechara para sacarla.

[xander_zs]

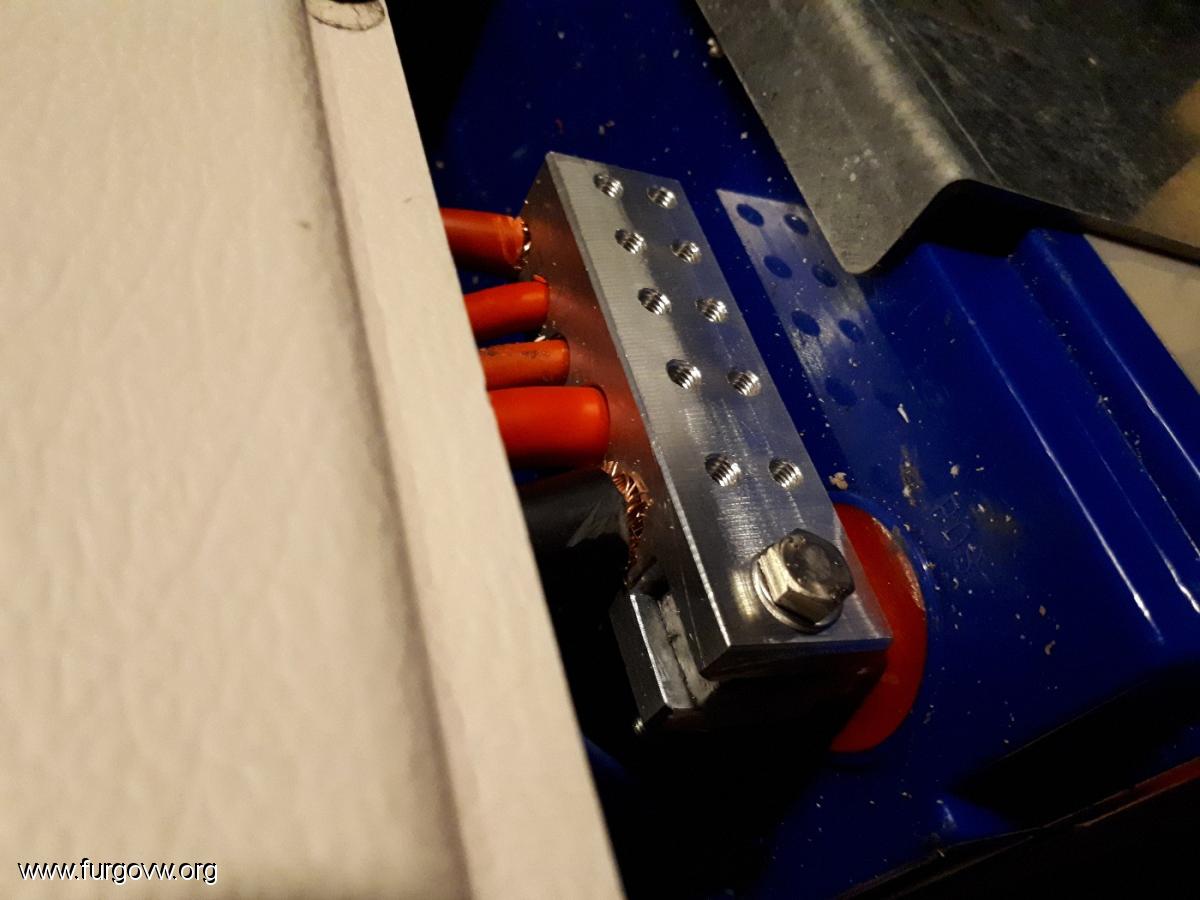

La foto del borne. Me ha pillado a oscuras pero creo que se aprecia bien

[kalvitero]

Si le apañas una cubierta de plástico al bornero ya lo bordas
Sobretodo al positivo

[xander_zs]

Pues tienes razon. No habia caido. Le hare un capuchon.Gracias

[Rodelu]

Que bien te quedaron , los mecanizar a mano? Tendrás algún esquema

[Lukiluc]

Que bien te quedaron , los mecanizar a mano? Tendrás algún esquema

Harás por encargo  ?

[xander_zs]

No tengo ningun esquema no. Lo hice sobre la marcha. Vamos que cambiaria mucho segun el tipo de borne de la bateria y las necesidades de cableado que tengas.

[jotace]

Hola:
he cambiado la batería y ahora los terminales al borne son de diferente diámetro, pues la batería es una Ultracell AGM y en vez de venir bornes estandard viene un tornillo que desenroscas y conectas los terminales, y no sé si se os ocurre algo como lo que ha hecho Zander, qué es lo que haríais?

[xander_zs]

Seguro que hay algun adaptador. Para que vuelva a ser redondo.

[jotace]

pues es que la otra batería el borne de la bateria era una placa creo que como la tuya, y enganchaba con tornillo de 4, ahora viene otro tipo con métrica 8, y necesito faston con ojal, pero no encuentro por la métrica, así que tendré que cambiar los cables y los ojales, aunque no los encuentro, y eso que he estado en varias tiendas. Pêro bueno, todo se arreglará.
Si no lo encuentro miraré de hacer una pieza como esa, bueno, que me la hagan.
Hoy lo que he hecho es empezar a diseñar el circuito porque me sobran cables.
