Estructura para Cama/Mesa en Mercedes Vito, Totalmente Desarmable

[txema1982]

Seguimos con el Low Cost para nuestra furgo, aquí mostramos como hemos hecho nuestra estructura para hacer una cama y a la vez mesa:

Material:

Cuadradillo hueco de 3cm:
1 barra de 30cm

Cuadradillo hueco de 2,5cm:
3 barras de 1.15m
2 barras de 1.30m
2barras de 1.10m
4  barras de 35 cm

Cuadradillo hueco de 2cm:
2 barras de 1.10m
1 barra de 1.15m
4 barras de 10cm

Placa de 3mm de grosor un trozo de 50cmx50cm para hacer los anclajes, luego se cortara a media

Herramienta:
Soldador
Radial
Metro
Sargentos

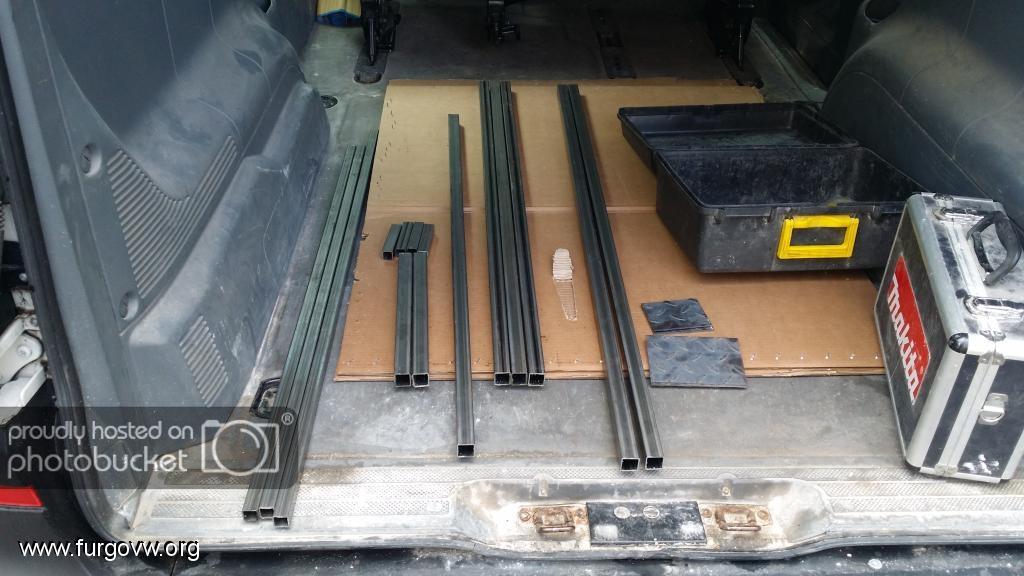

En la foto no sale todo el material por que listos de nosotros nos pusimos a montar sin haberle tirado fotos

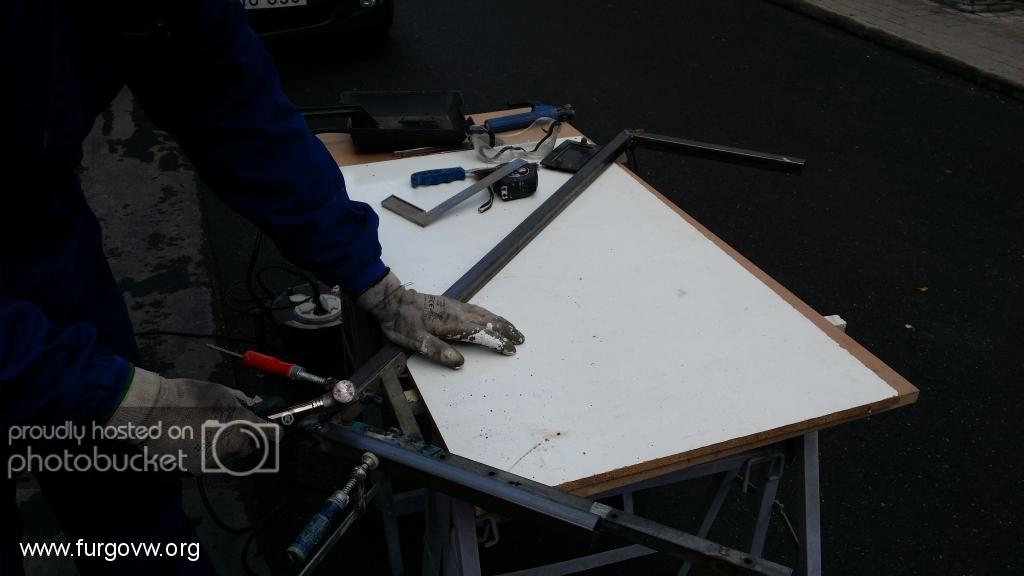

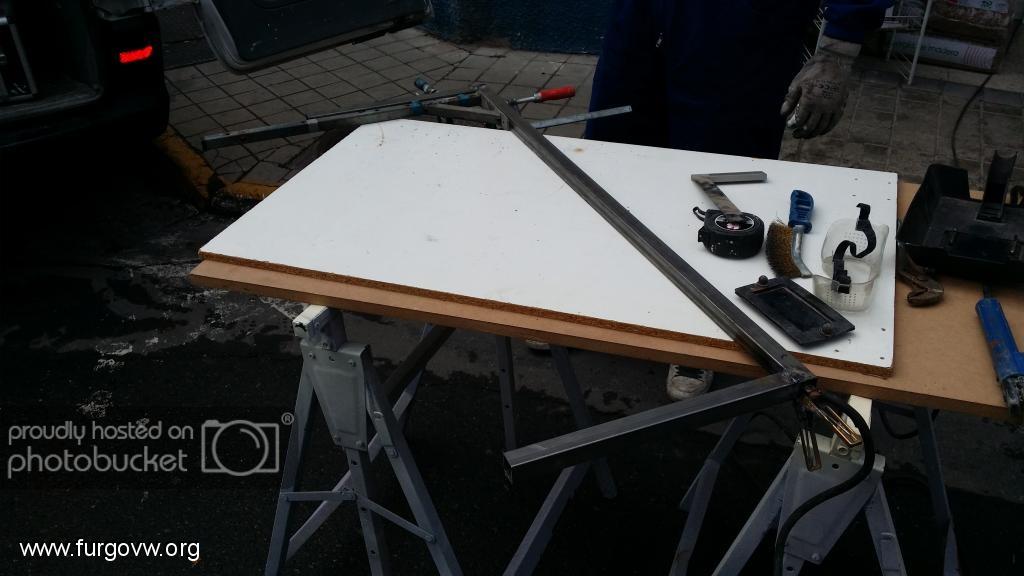

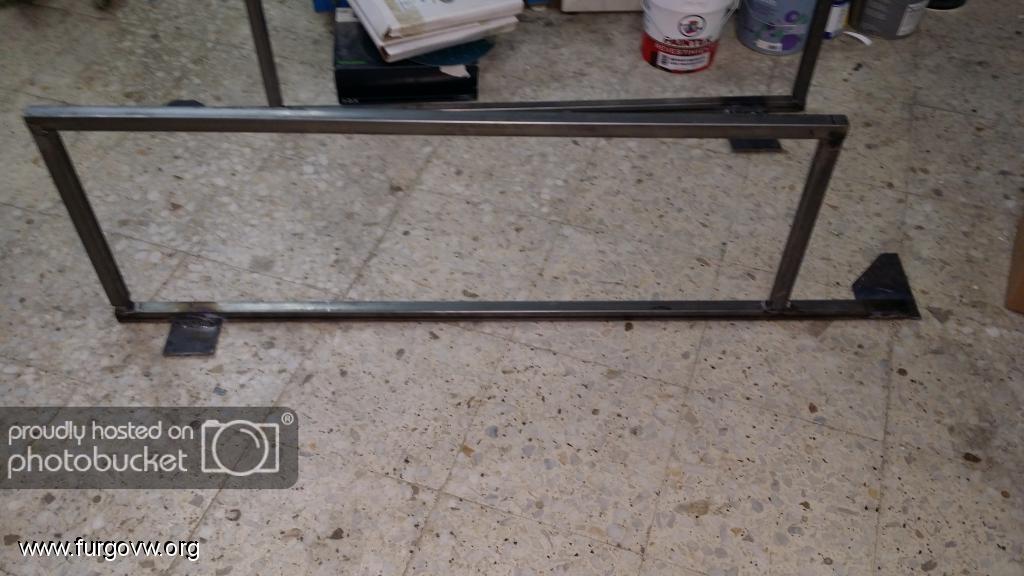

Empezamos soldando un "U" con 2 barras de 35cm y una de 1.10m, de esta medida hacemos 2 iguales

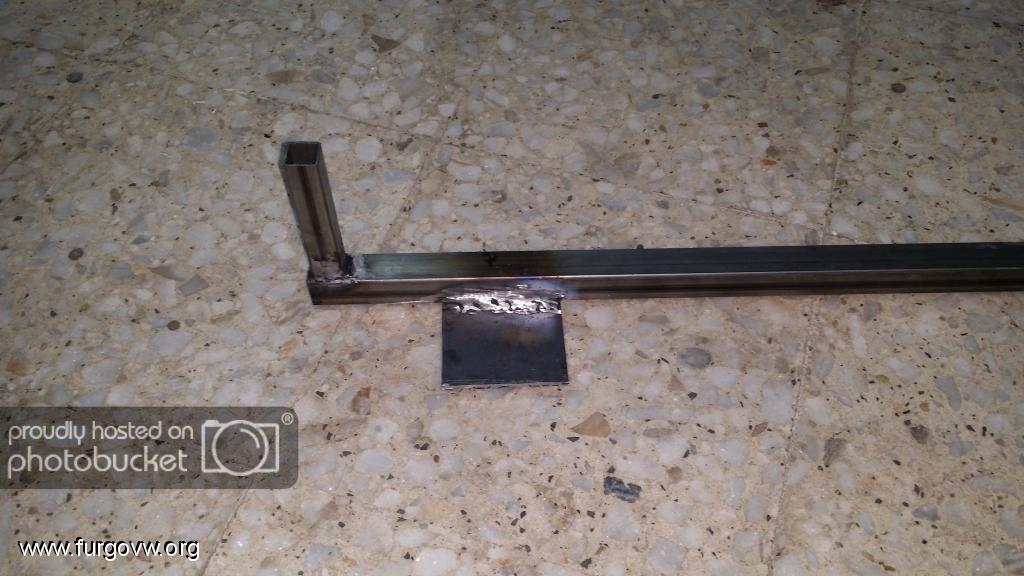

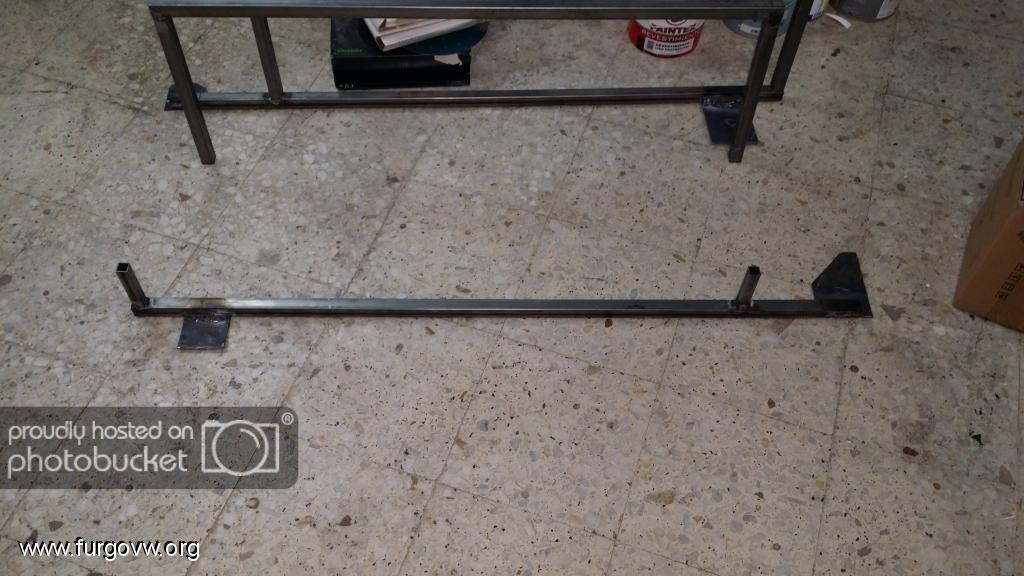

Luego cogemos una barra de 1.30m y 2 barras de 10cm y las soldamos a la medida de la "U" que hicimos antes, ademas de coger las medidas de los anclajes que trae la furnoneta y soldamos las placas a la medida, nos quedaría así

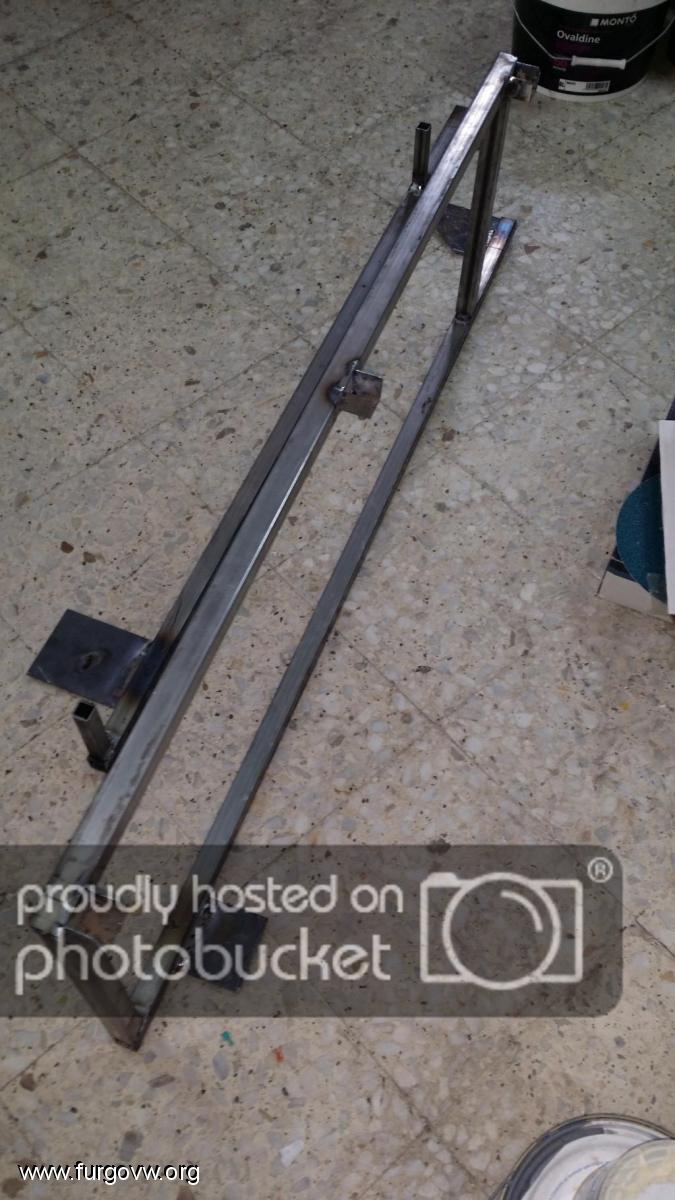

El resultado de lo que llevamos seria este:

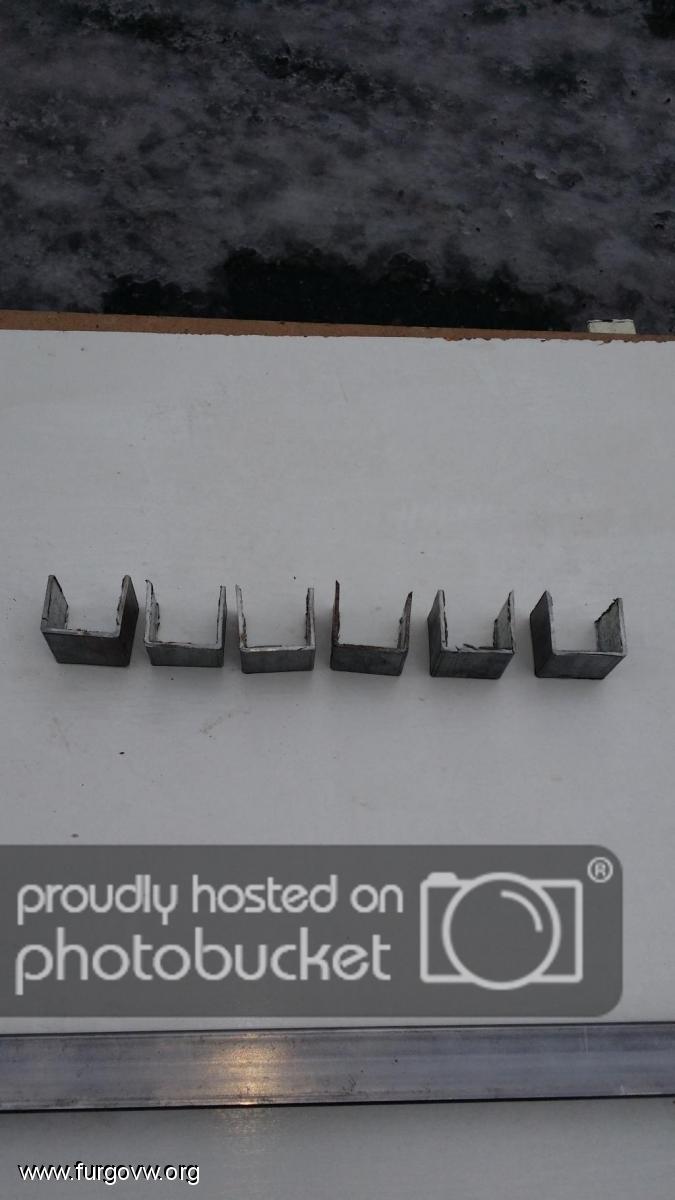

Ahora cortaremos unos trozos de 5cm de Cuadradillo hueco de 3cm quedando asi

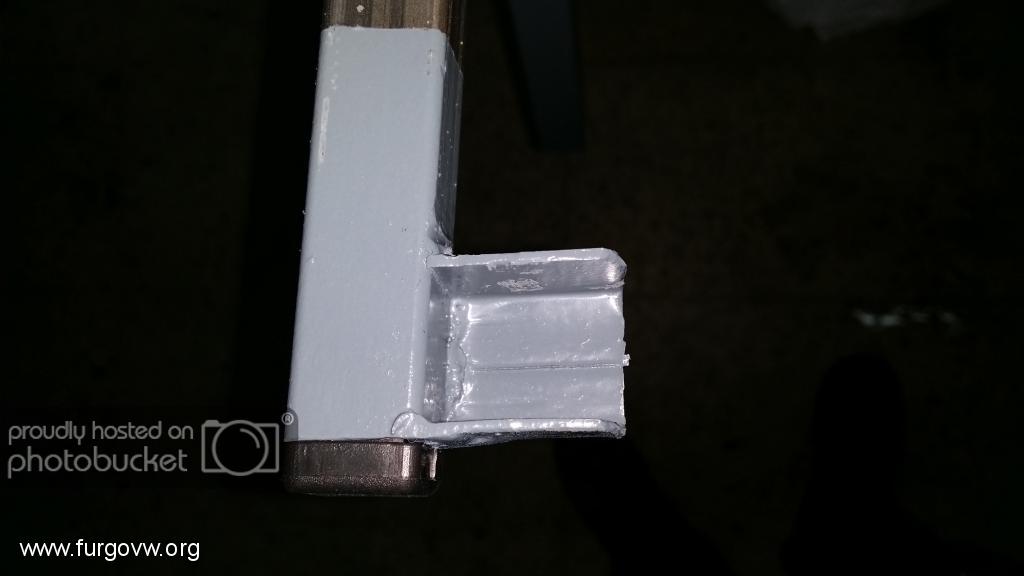

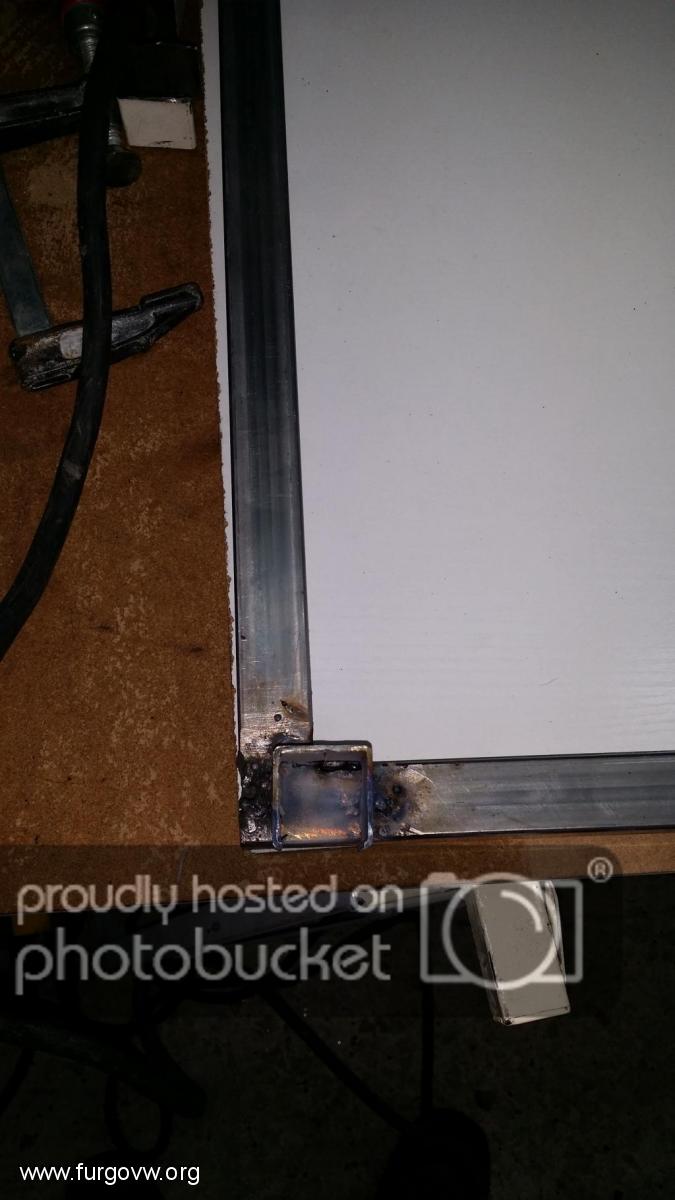

Y los soldamos a las "U" a los extremos y a la mitad, de esta manera

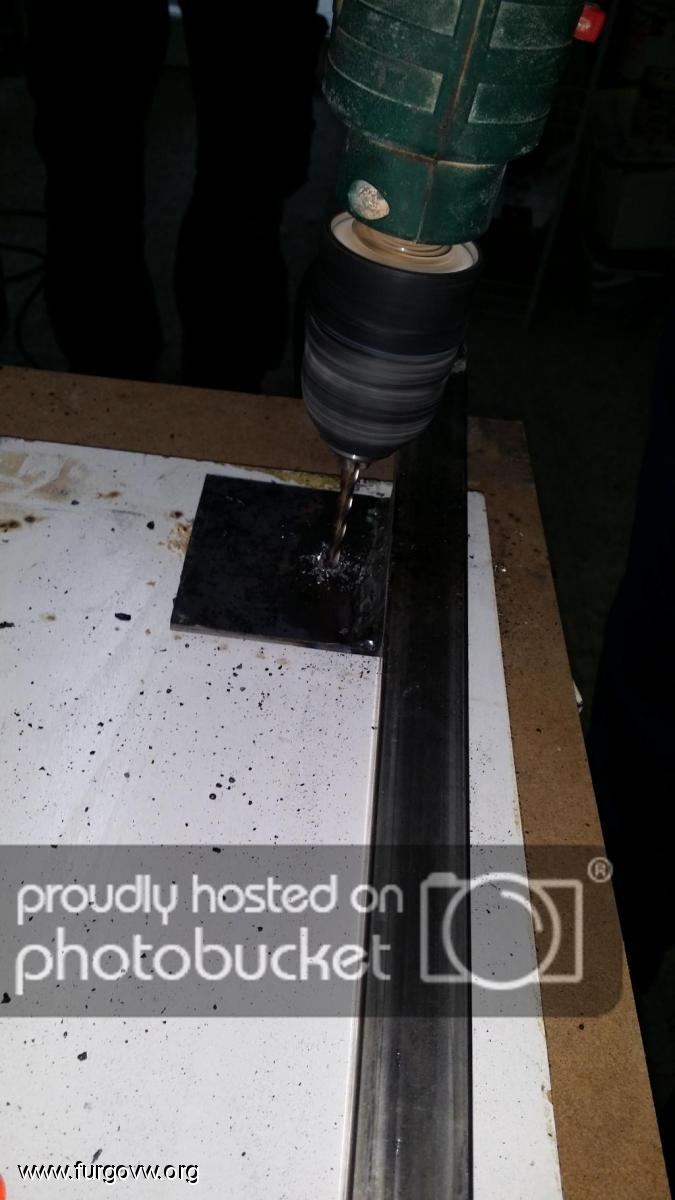

Ahora hacemos los talados a la medida que nos manden los tornillos de los anclajes de la furgoneta en las pletinas

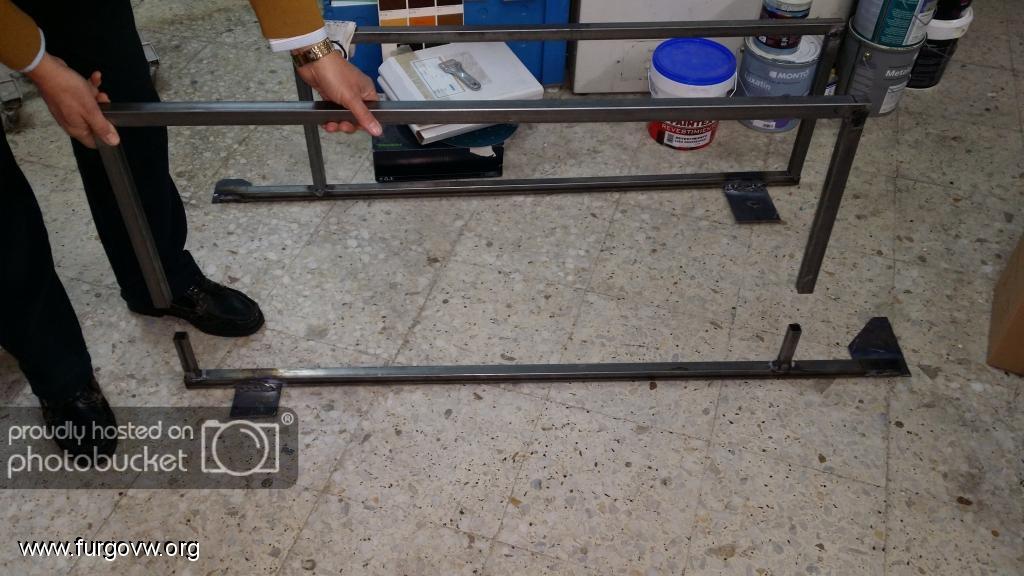

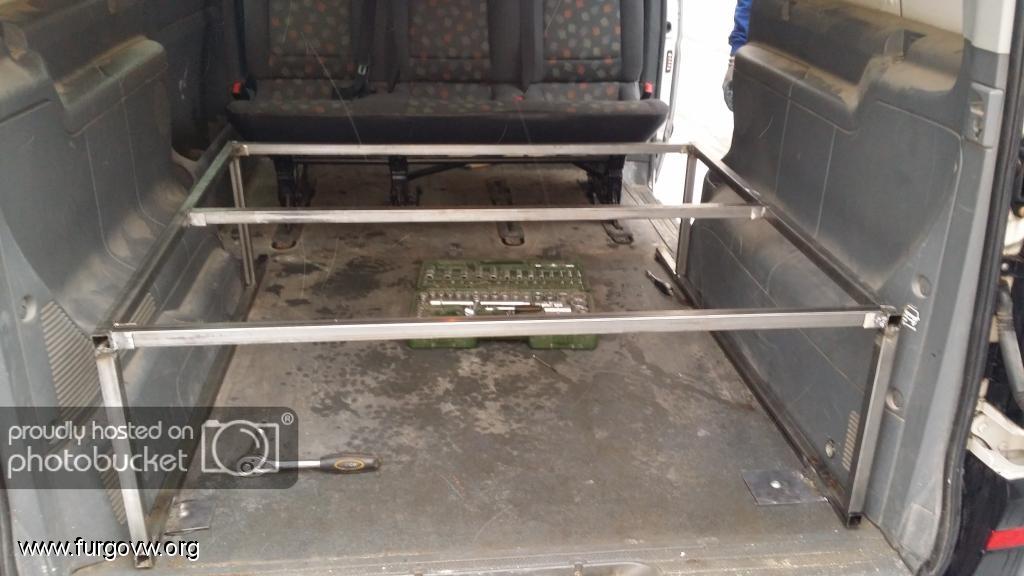

Lo que llevamos hasta ahora quedaría así montado

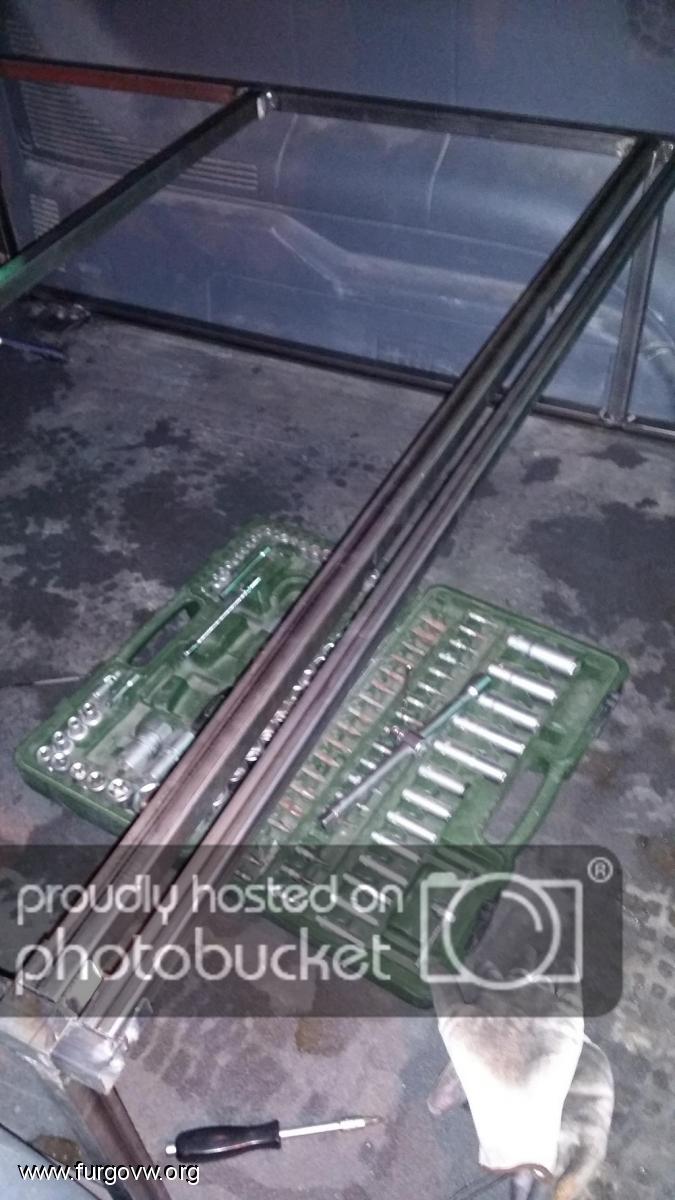

Con los 2 tubos de 1.10m de cuadradillo de 2cm  y 2 trozos de cuadradillo de 2.5cm de 5 cm soldamos para que nos quede asi, se me olvido hacer foto de esto y ya esta pintado pero se ve la idea

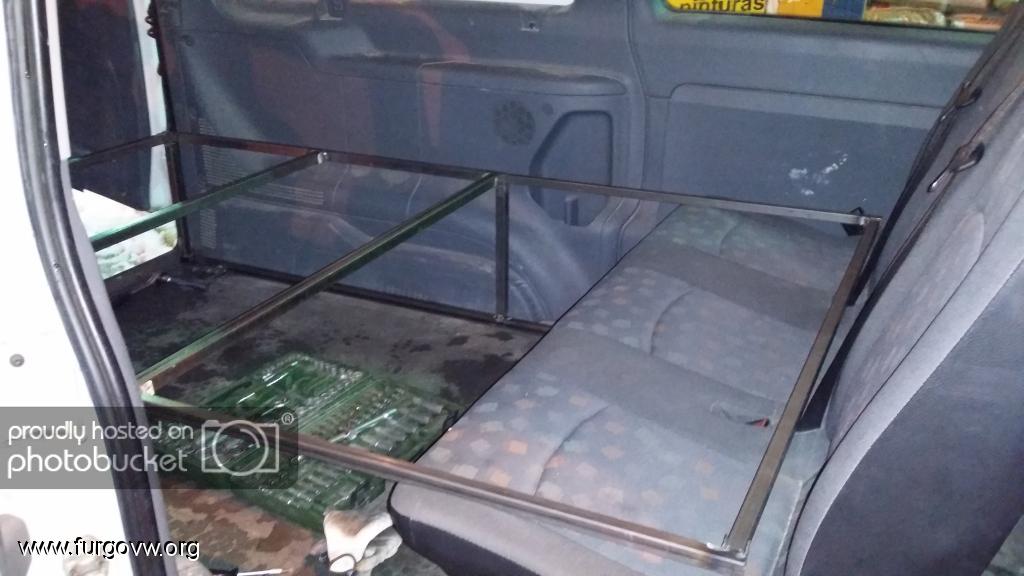

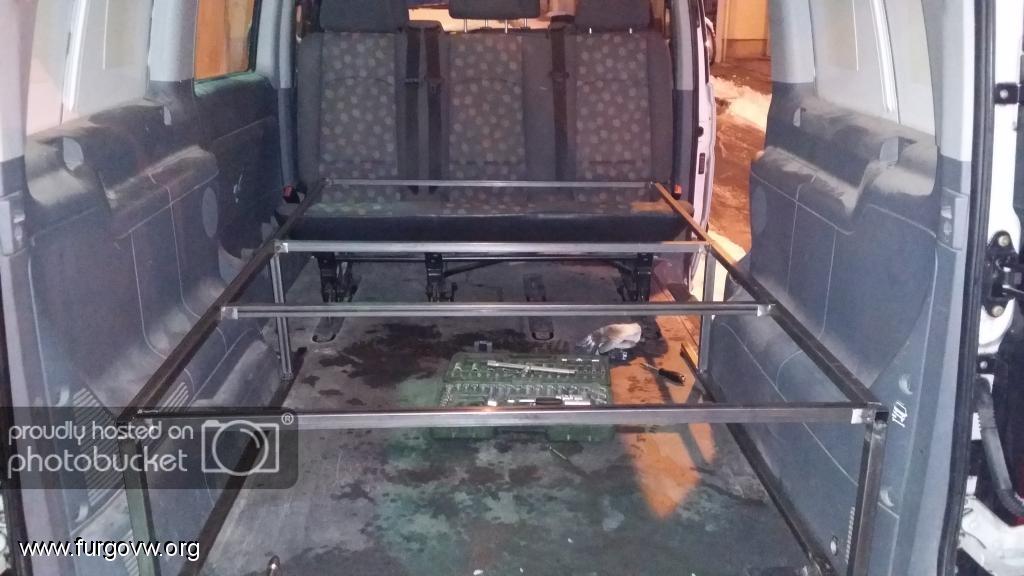

Estos tubos seran para hacer una extension y quedaria asi:




Y hasta aquí la estructura,en cuanto pueda subiré las bisagras que hemos echo para poner una mesa también, subiré planos mas detallados y resultado final

Espero que os guste la idea, esta pensado para que se desarme por competo.
