Herrajes toldo fiamma F35 usando fijación de baca [TRAFIC-VIVARO-PRIMASTAR]

[dmel-traffic]

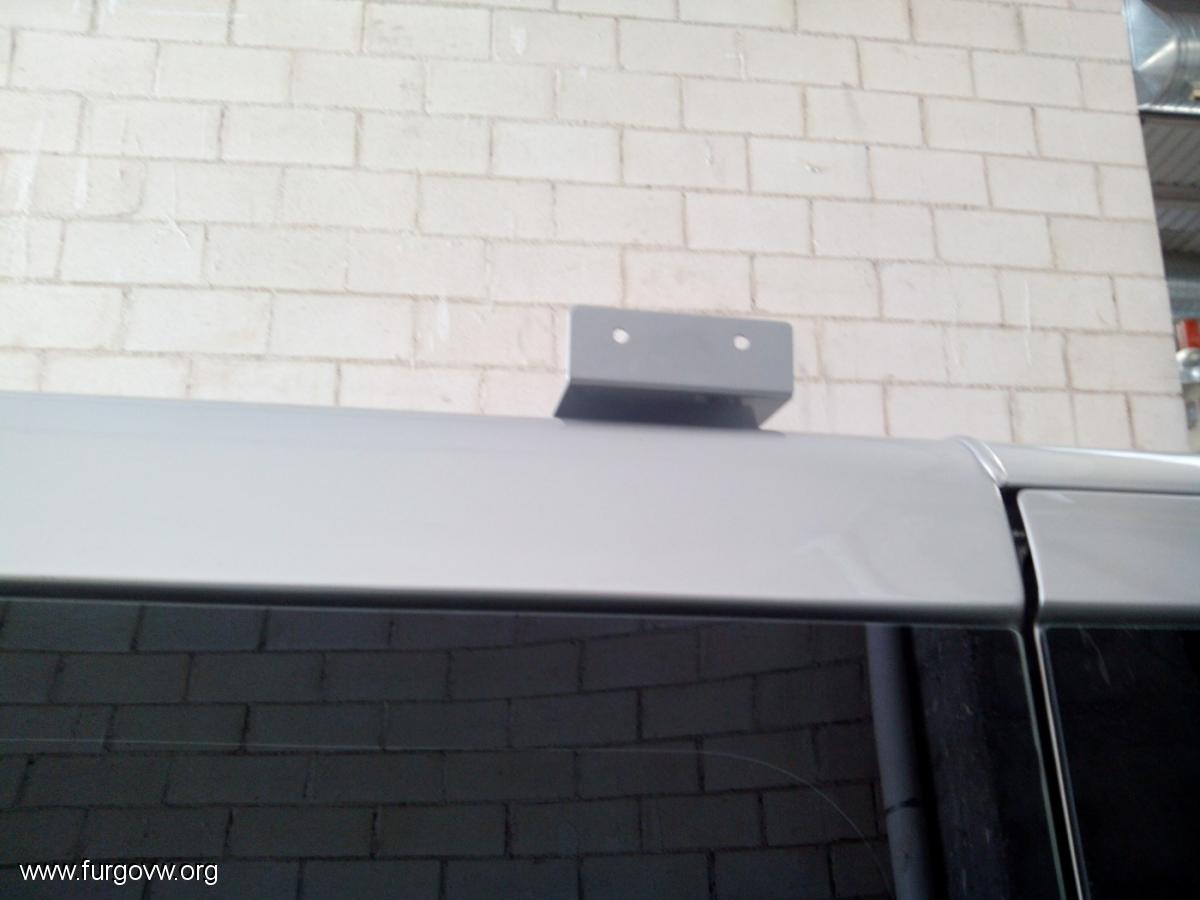

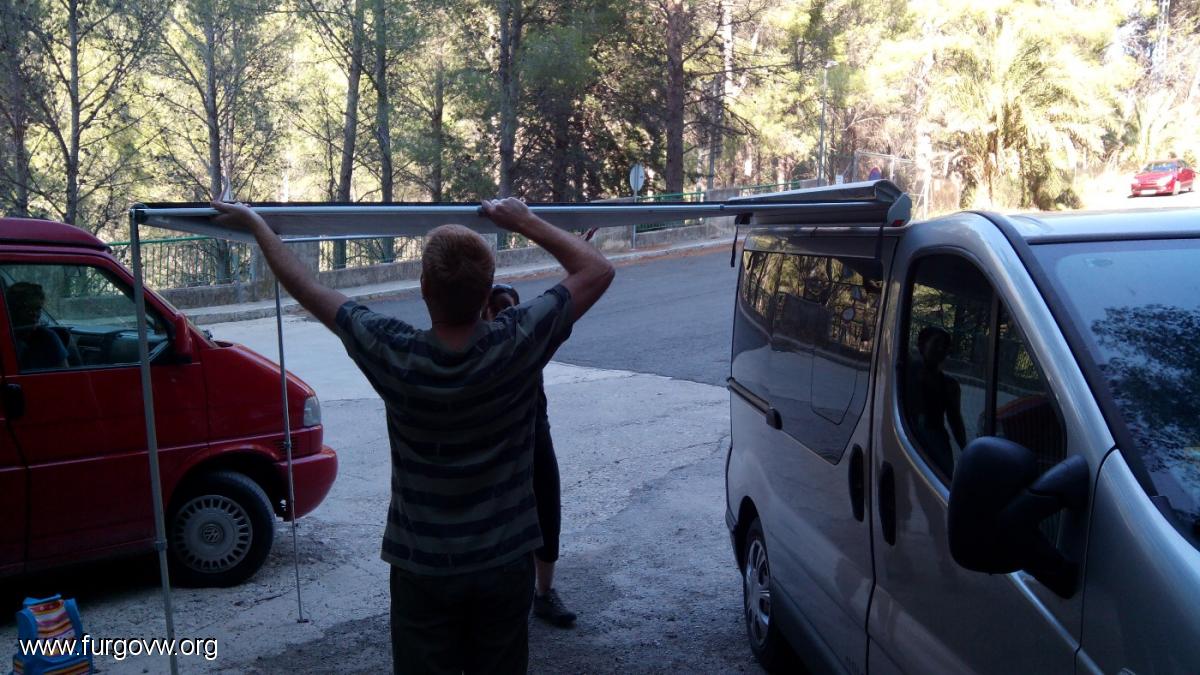

Hola, quería compartir con vosotros los herrajes que me he fabricado para montar un toldo f35 de fiamma en una trafic ( vivaro, primastar)  para fijar en los herrajes soldados de la baca por si alguien le es de utilidad

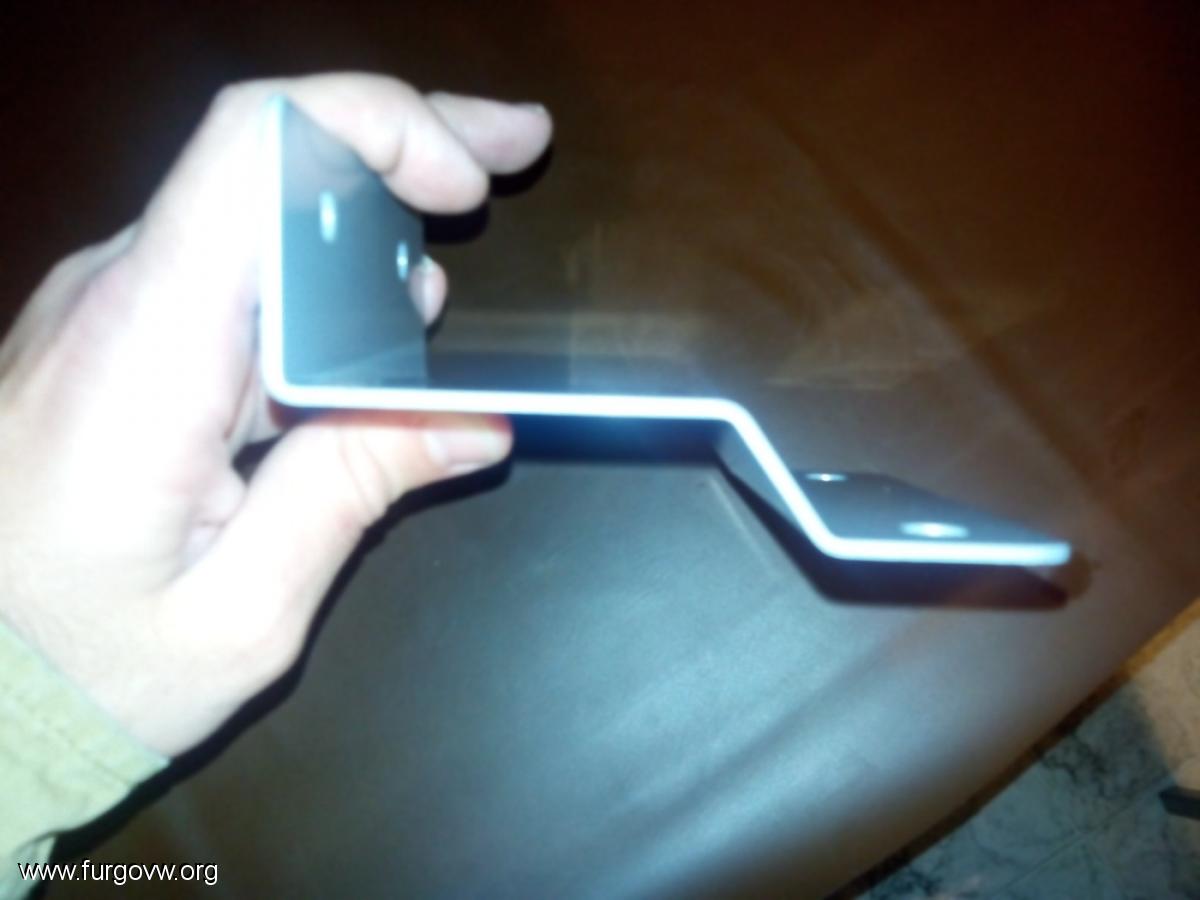

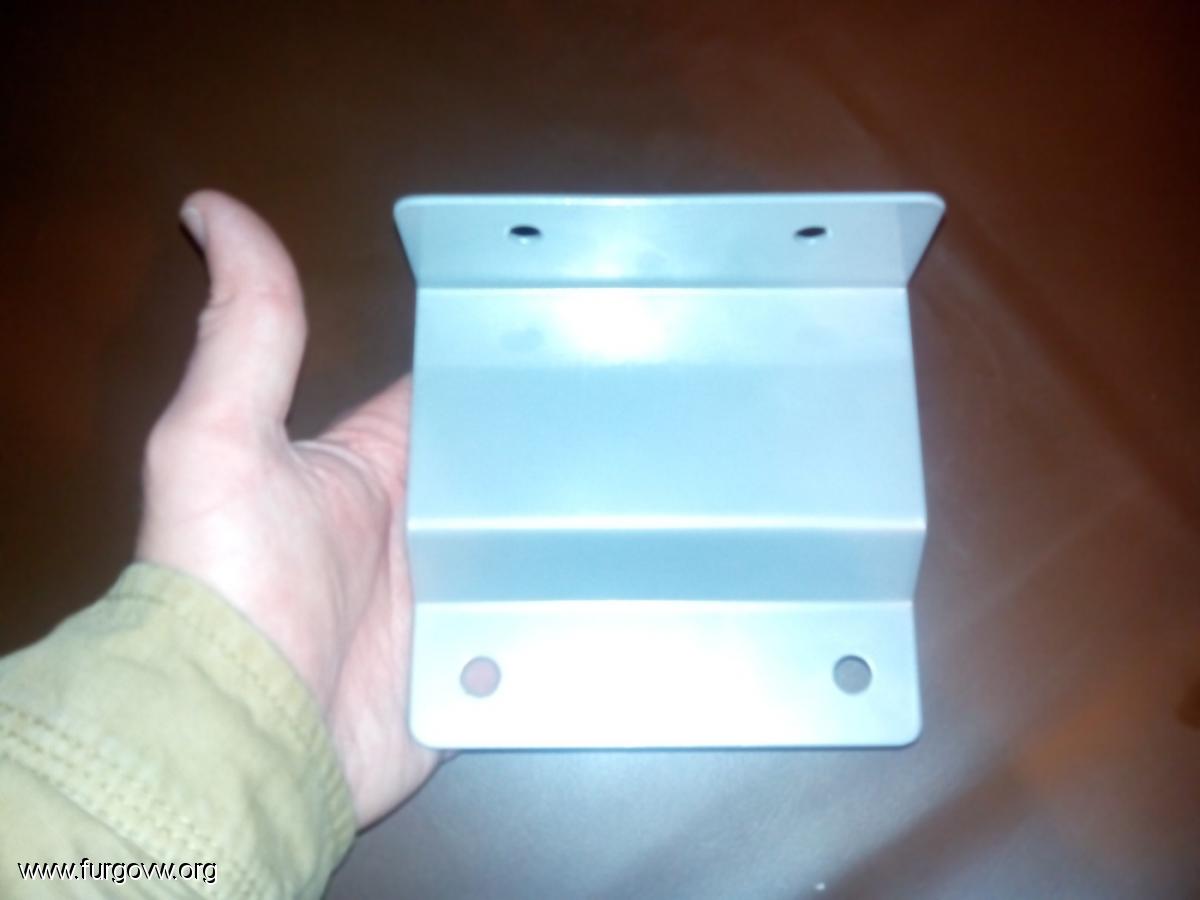

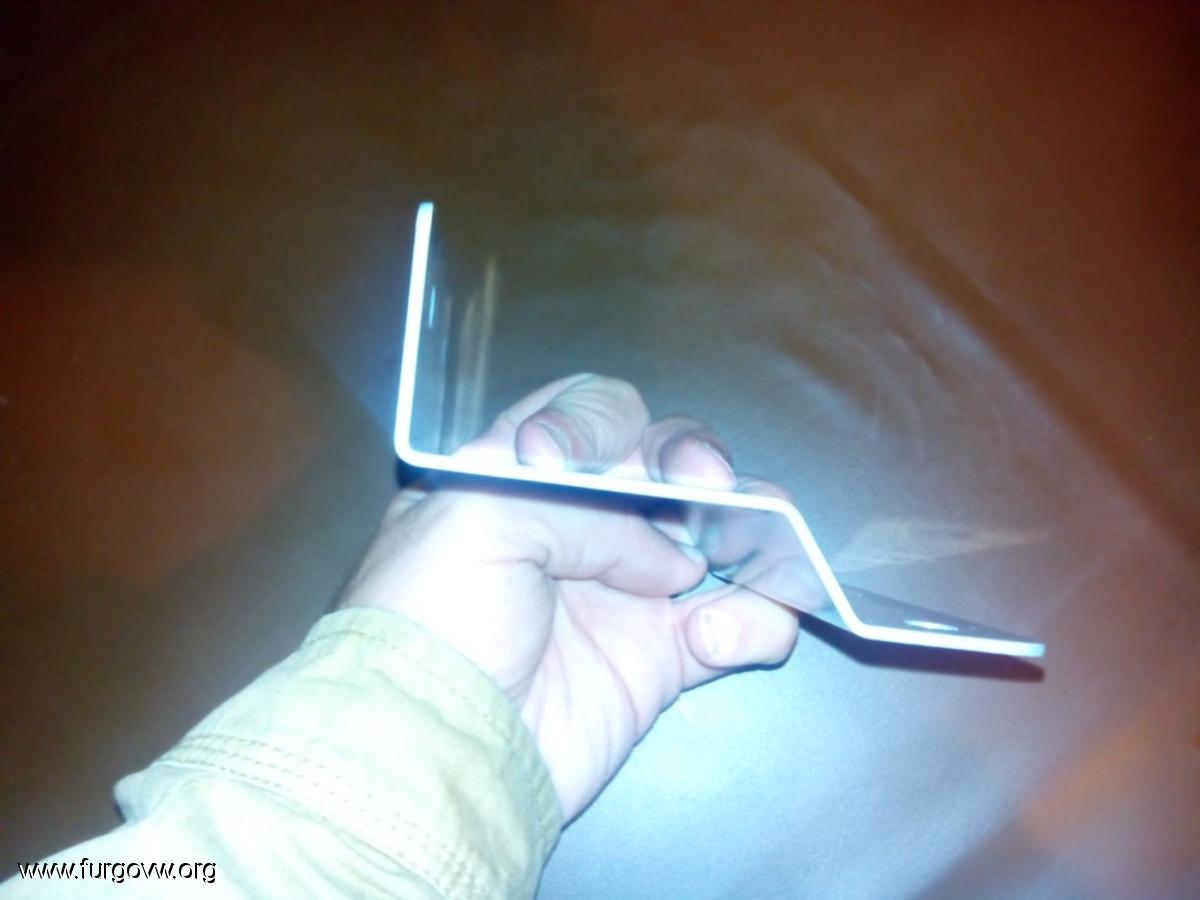

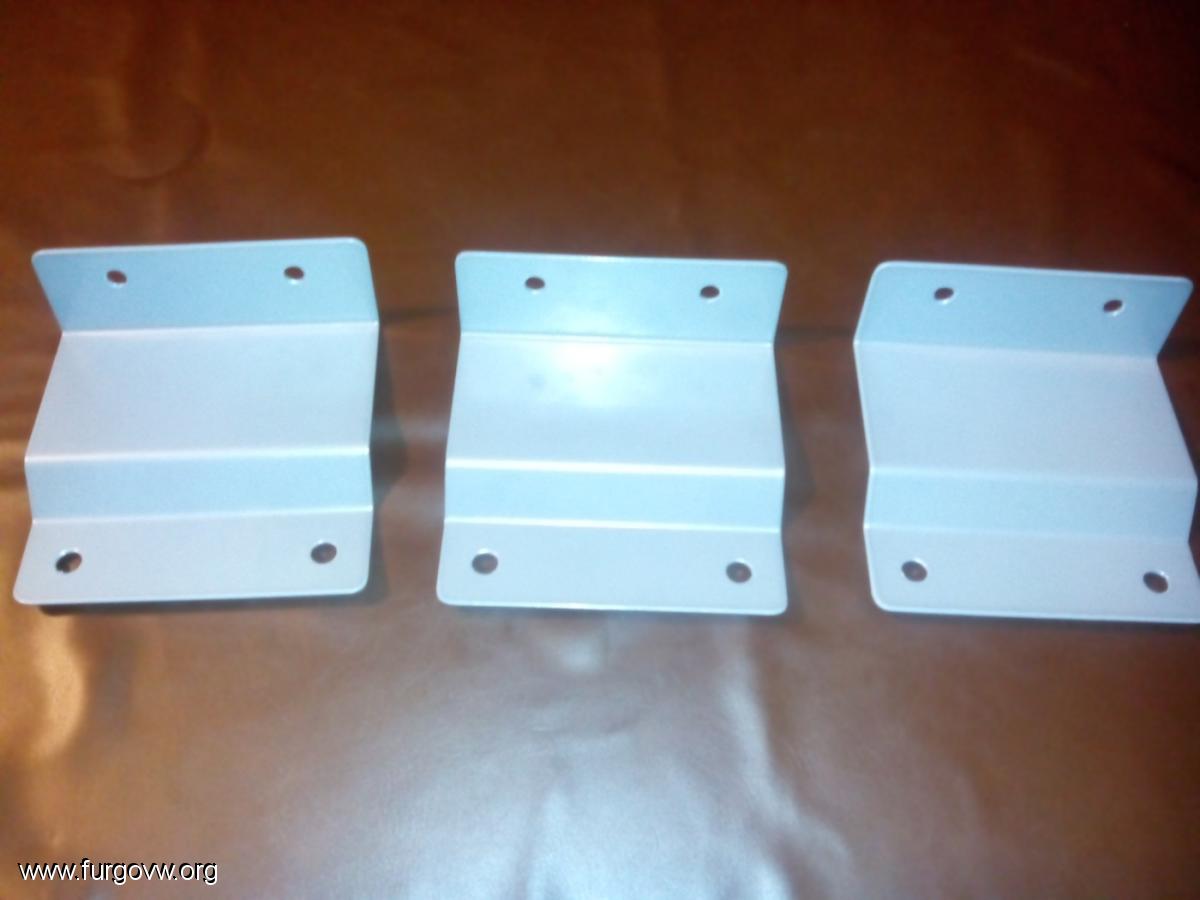

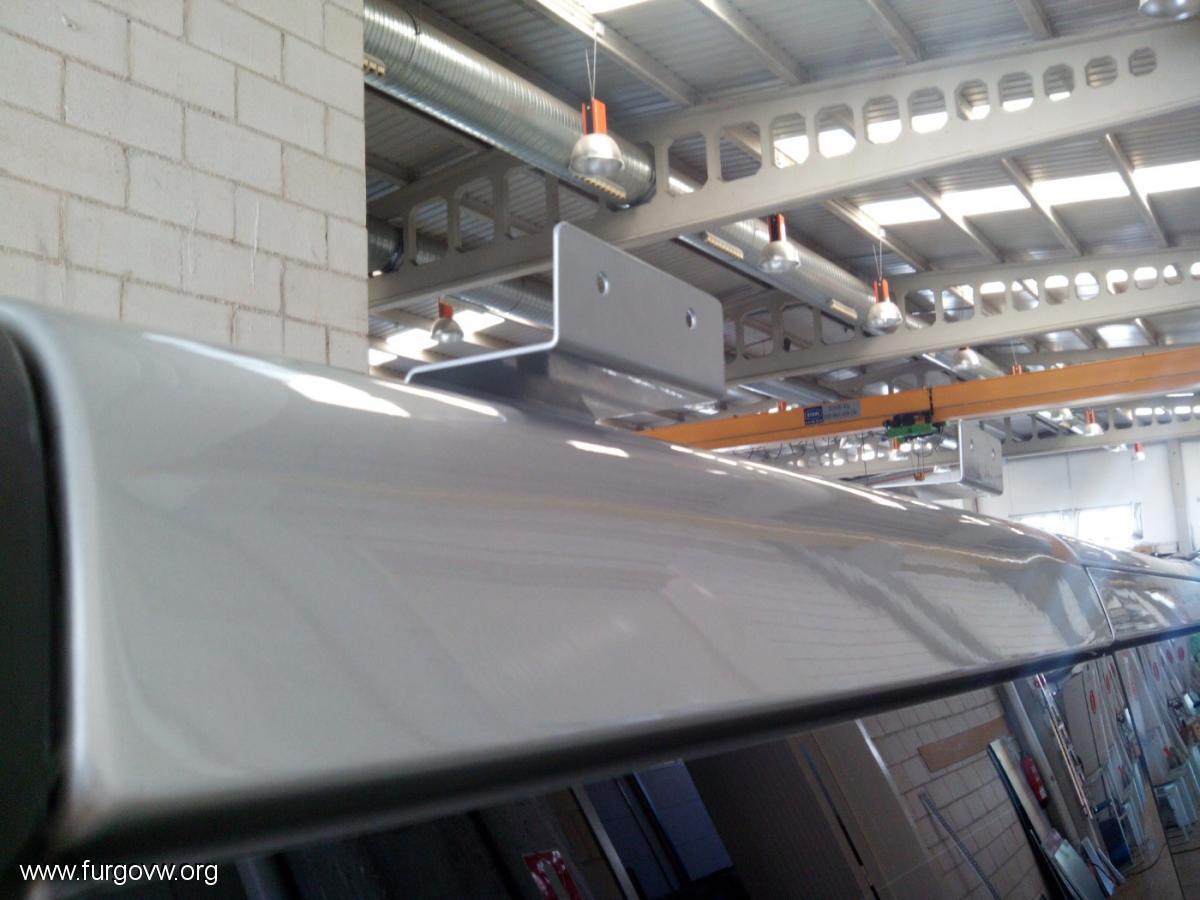

Están fabricados en chapa de 2.5mm y pintados.

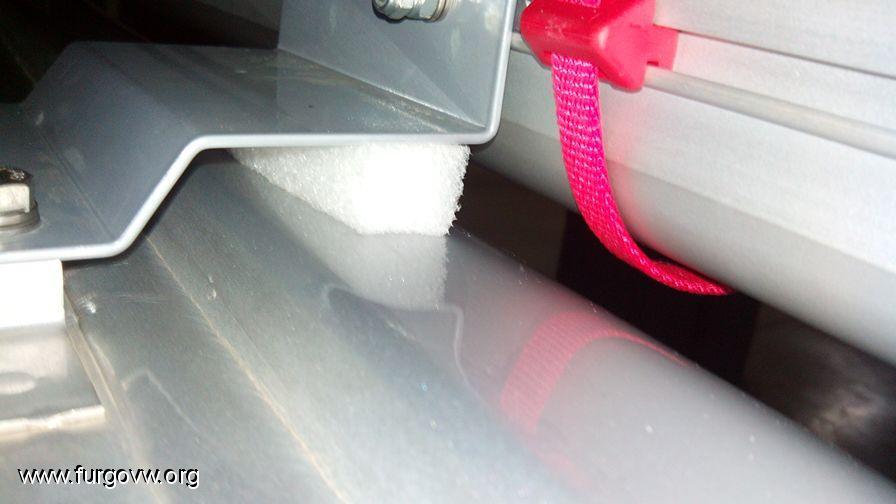

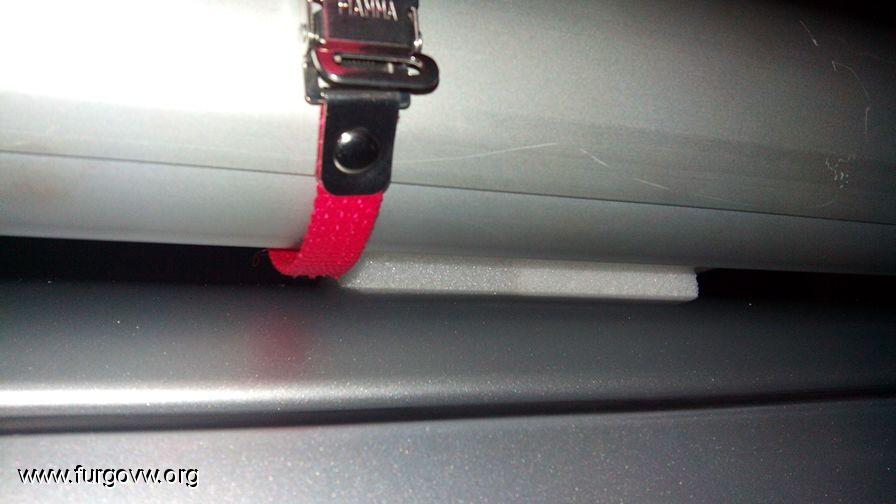

Una vez montado el toldo he observado que con el peso pandeaban un poquito, esto se puede solucionar con una chapa de mayor espesor, o bloqueando ese pandeo con unas patas de goma o algo similar por debajo del herraje y apoyando sobre la chapa, que es lo que he hecho yo.

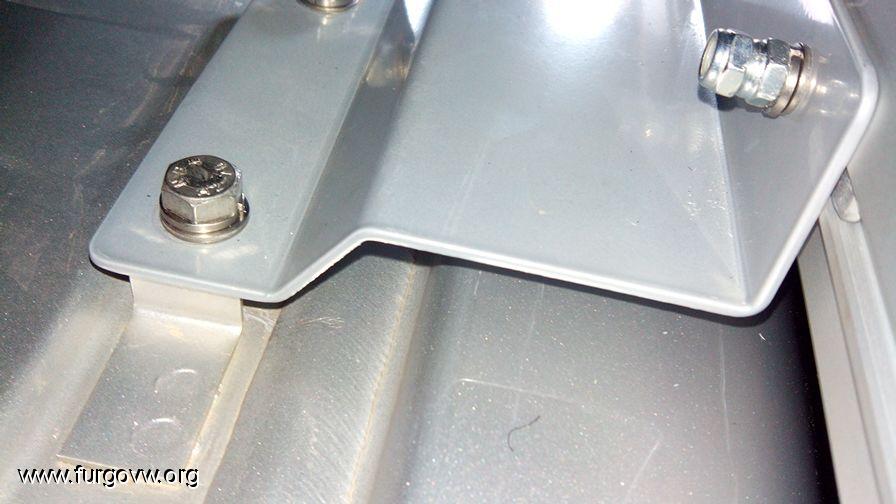

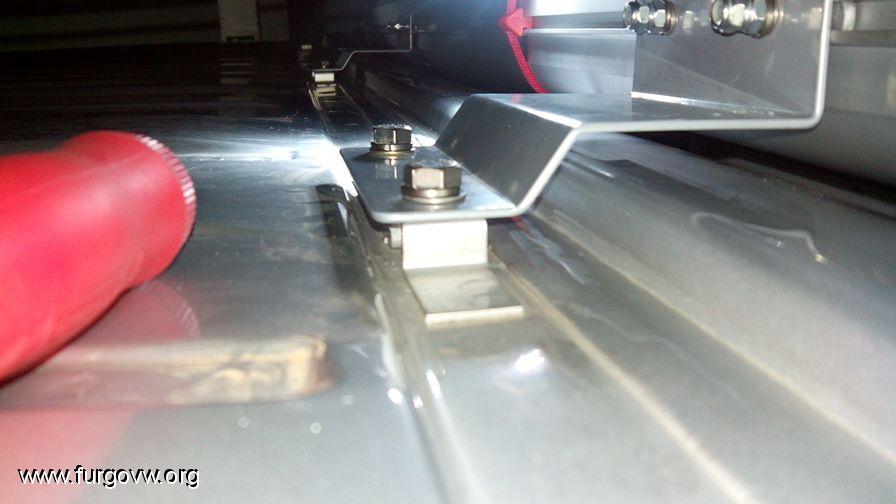

Para fijarlos he usado una tuerca autoblocante por debajo de los herrajes soldados y tornilleria m8x15 (igual que se ve aqui en el perfil que tenia anteriormente http://www.furgovw.org/index.php?topic=220584.msg3197564#msg3197564 )

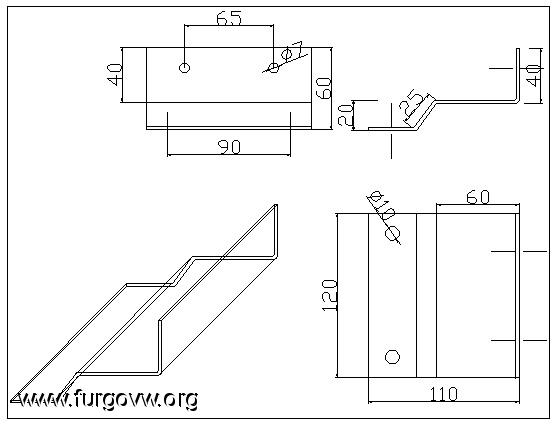

os dejo croquis y fotos.


























Espero os sea de utilidad
saludos

[pandcamper]

Esta de lujo

[enganxat]

En que altura se queda la furgo con el toldo puesto?

[dmel-traffic]

Se queda en 2m justos

[dmel-traffic]

Se queda en 2m justos
