[Fiat Dobló 2007] Camperización con fotos

[oriolvinyas]

Presento otra camperización de una Fiat Dobló 2007. En este caso tiene solo una puerta corredera.

La estructura es la habitual:

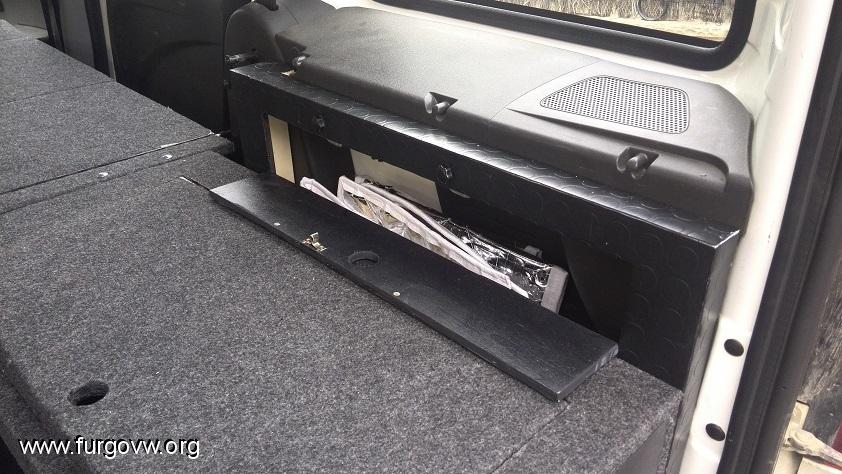

1.   Cerrar los pasos de rueda y aprovechar el espacio que queda:

En este caso se quería cubierto con goma para hacerlo más resistente al paso del tiempo. Los cubre-pasos-de-rueda se fijan con unas L metálicas que mediante remache roscado se fijan al plástico que cubre los altavoces y hacen de repisa.
2.   Dos arcones a cada lado. Sirven de almacenaje, banco para sentarse, parte del somier de la cama y soporte de la estructura. Se fijan al suelo (falso suelo en el que se le pone una tabla con roscas coincidentes) mediante palometas.

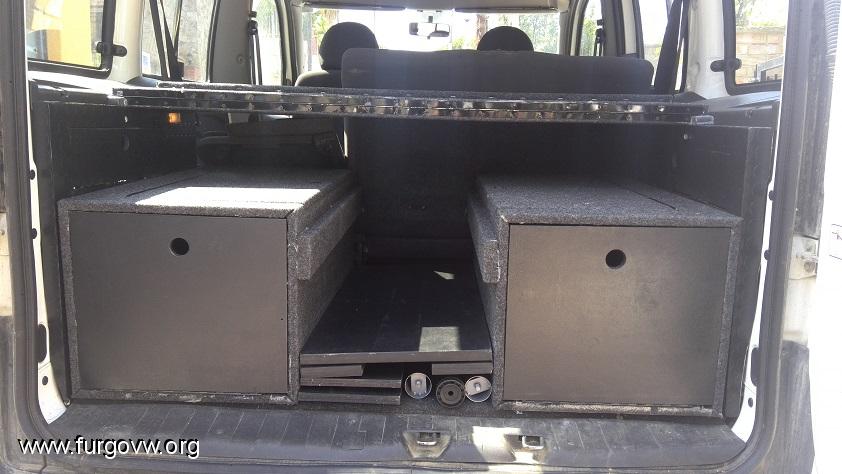

En esta foto vemos toda la camperización recogida en el espacio del maletero. La bandeja es lo que se convierte en la parte superior del somier. Los restos de plástico son del cubre-moqueta. Lo retiramos al final para que no se ensucie la moqueta. Cuesta unos días a que se vaya todo (por las grapas).

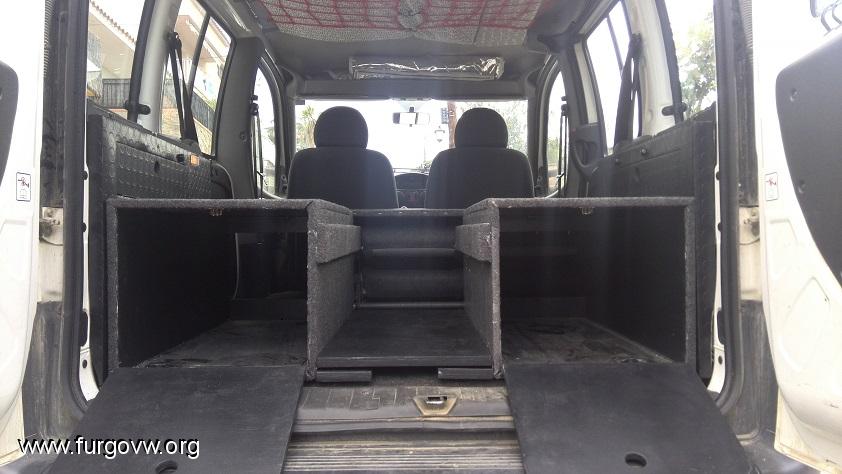

El espacio interior de los arcones es muy generoso.

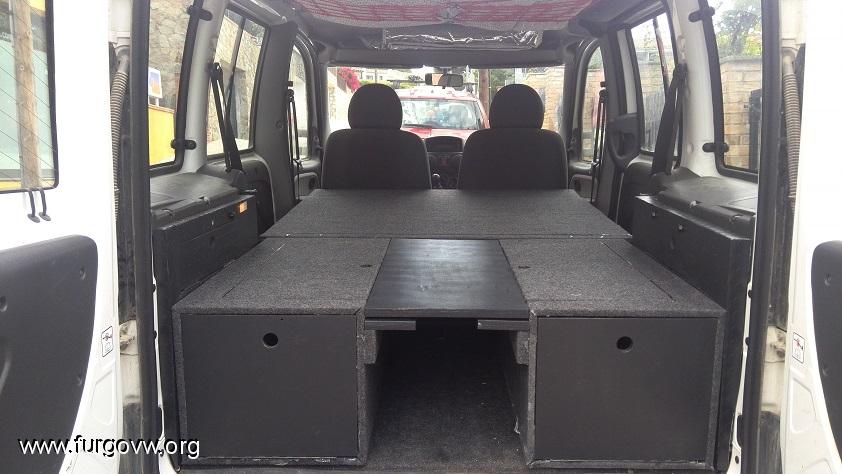

3.   Usando unos refuezos con patas roscables fijados a la parte trasera de los arcones podemos extender el somier (bandeja) hasta la última tabla, que dejaremos plegada si queremos conducir, y solo abriremos para dormir (con los asientos tirados hacia delante)

Las medidas de la cama son de 120 x 190cm

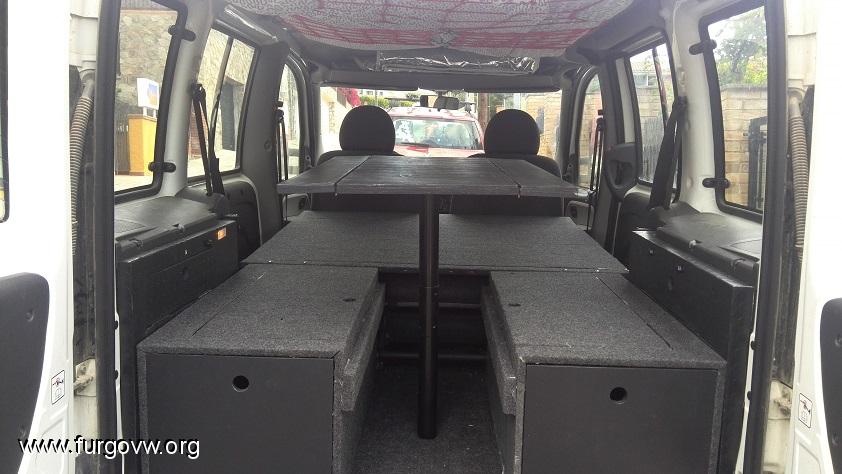

4.   Roscando una pata de 70cm y con tuerca inferior y superior (conseguida mediante la unión de dos patas) podemos montar un comedor interior para cuando se requiera.

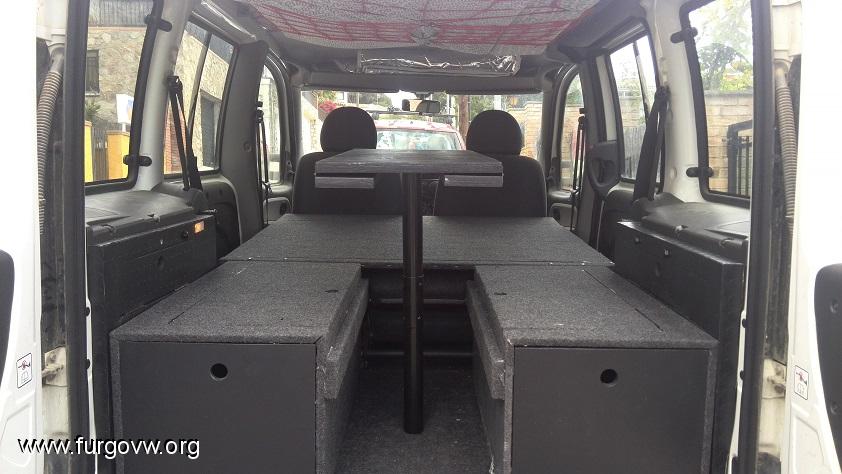

Además la mesa tiene alas que si se abren amplían sustancialmente la superficie:

Además, recordemos que estas mesas se pueden usar en el exterior mediante 4 patas roscables (a parte). Hay un post que lo explica: http://www.furgovw.org/index.php?topic=284965.msg3400215#msg3400215

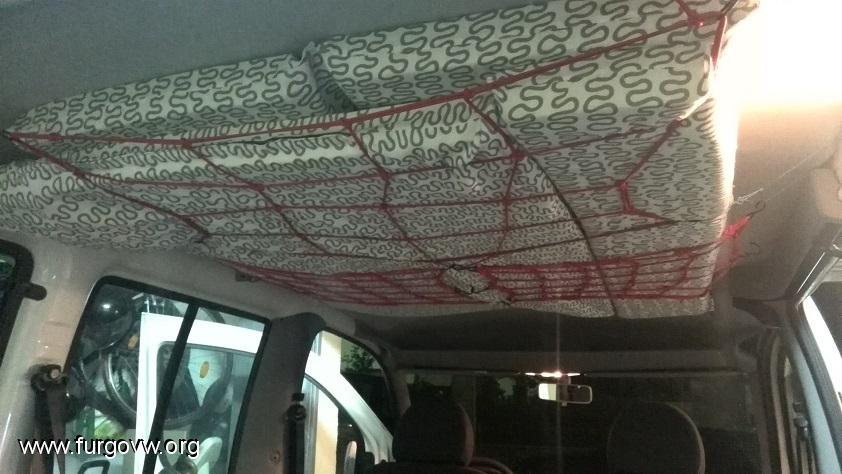

5.   Finalmente se resuelve el engorro de tener los colchones por medio mediante la instalación de pulpos en el techo. Los colchones son de 5cm de dureza alta.


Espero que os guste!

[Vencejo]

Un aprovechamiento estupendo del espacio. Me ha gustado la idea de tejer una "red" de pulpos en el techo para dejar cosas ahí arriba.

Las dos ruedas pequeñas que hay en la parte superior del panel que cierra el paso de rueda, ¿para qué sirven?

Buen trabajo!!

[oriolvinyas]

Hola!

Pues se trata de un pomo roscado: http://www.braplastic.com/fotos/20102011183723172943.PNG muy similar a los que fijan los arcones al suelo.

Son así por qué teníamos el objetivo de hacer TODA la camperización desmontable SIN herramientas. Todo con las manos. Así los paneles que cubren los pasos de rueda se pueden desmontar desenroscando esos pomos y luego, desenroscando las L metálicas que hay en la parte interior (con otros pomos roscados).

Espero que se entienda!
