Situacion sensor temperatura refrigerante Viano

[Camperseeker]

Situacion sensor temperatura refrigerante Viano
Hola. Estoy revisando el funcionamiento de mis 2 electro ventiladores. En parado cuando conecto el AC al funcionan ambos a los 10 minutos +- pero si no conecto el AC no los he visto funcionar nunca, ni teniendo arrancado el coche 20 minutos.

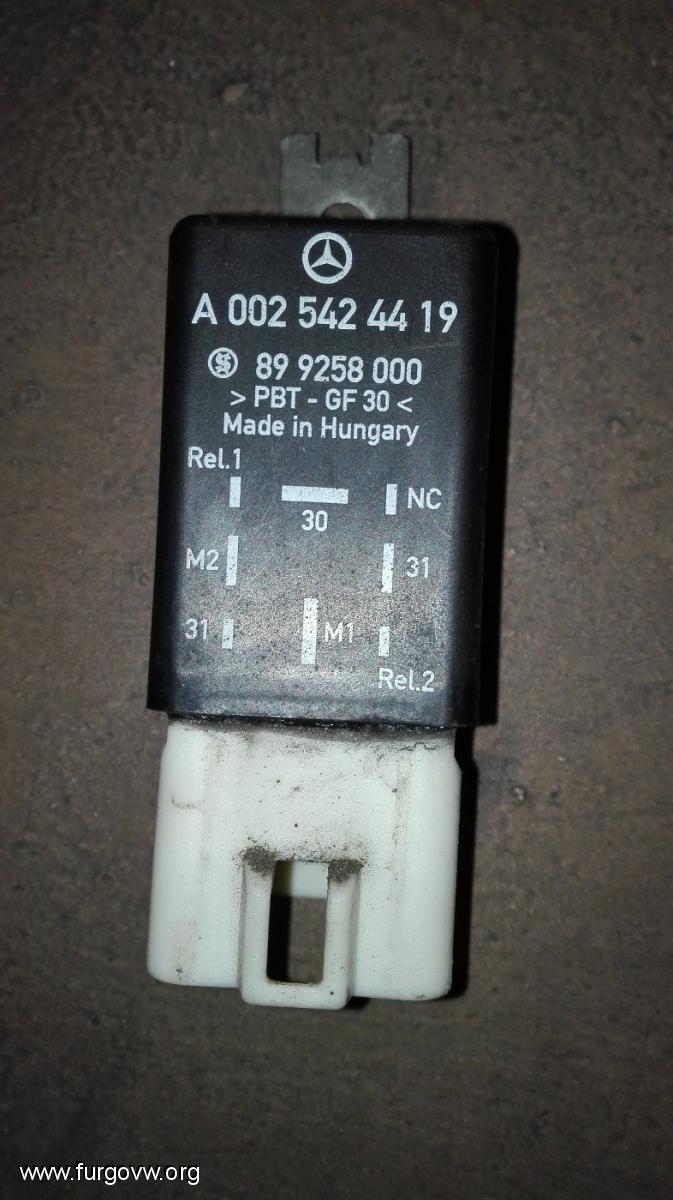

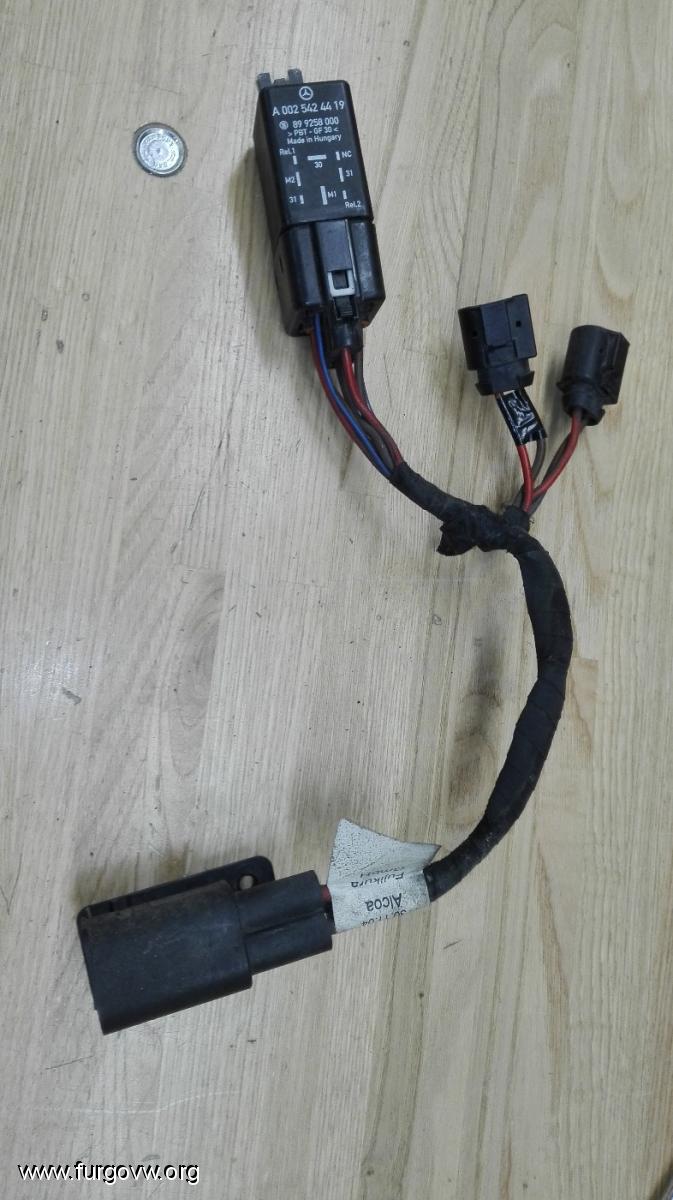

He revisado todo el manojo de conectores y el rele y estan bien. Tiene que ser de la señal que le llegue al rele por estos cables finos, azul/morado y azul/blanco. Los ventiladores solo funcionan cuando les llega positivo por el azul/blanco. Supongo que esa señal se la manda o bien un sensor del AC y/u otro de temperatura de refrigerante. El caso es que seguir los cables es un lio y por eso me gustaría saber la ubicación de este sensor de temperatura de refrigerante para comprobarlo. A lo mejor el sensor manda la señal pasando antes por la ECU, estoy hecho un lio, hay tanta info colgada, con lo facil que fue comprobar el sensor de temperatura de mi seat inca alojado en el cuerpo del radiador y meterlo en una cazuela con el termómetro y el polimetro
De momento voy estudiando la cirtuiteria de la viano de este pdf

https://www.google.es/url?sa=t&source=web&rct=j&url=http://mikrob.ru/download/file.php%3Fid%3D609516&ved=0ahUKEwja7vzeoqzRAhWHCBoKHXUNBwcQFghhMBU&usg=AFQjCNEyv2LLfDsCDoVYpi35RhtyBQOHdg&sig2=FH9peBkFQK5twjvfJxS0pQ

[bikerman]

El sensot de Tª esta junto al termostato. Sigue el manguito gordo de la derecha viendo la furgo de frente.

Es como este:

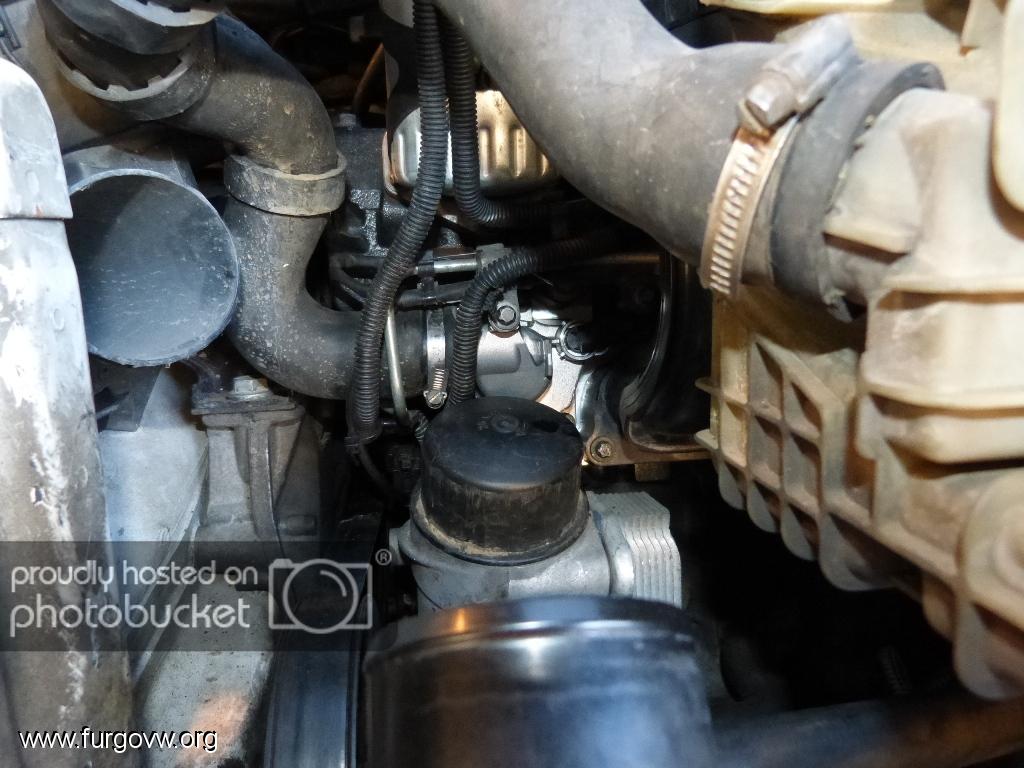

Aqui no se ve bien:

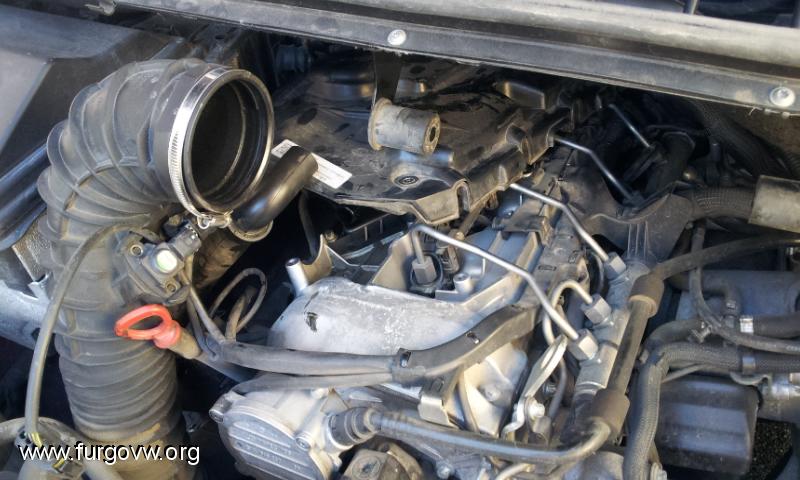

Ahi se ve bien el sensor en color negro:

*imagen borrada por el servidor remoto

[bikerman]

Los ventiladores solo solo para el A/C no para la refrigeracion del motor. Estos enfrian el condensador detras del radiador principal.

Es el viscoso quien refrigera el motor.

[Camperseeker]

termostato
El sensot de Tª esta junto al termostato. Sigue el manguito gordo de la derecha viendo la furgo de frente.

Es como este:



Aqui no se ve bien:





Ahi se ve bien el sensor en color negro:

*imagen borrada por el servidor remoto

Los ventiladores solo solo para el A/C no para la refrigeracion del motor. Estos enfrian el condensador detras del radiador principal.

Es el viscoso quien refrigera el motor.

Gracias. A ver si me entero...
Entonces el viscoso entra segun temperatura y la mantiene constante? Es decir, aunque se ve girar la correa el ventilador puede no estar girando si la temperatura es baja o siempre esta girando?

Tenia localizado el sensor del a.c. y el del termostato también pero lo he seguido y va al detector de agua del filtro de gasoil, no se, me voy a asegurar...
Me has resuelto dudas pero me vienen otras jajajaja

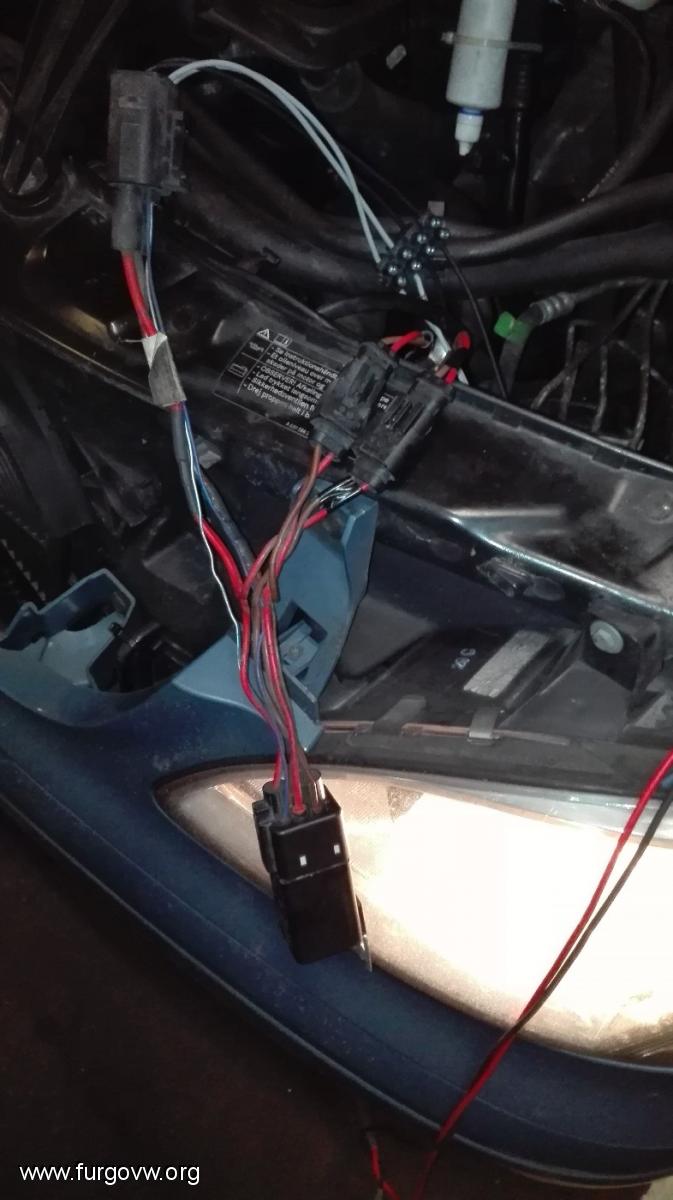

¡¡La que he liado con el manojo de cables!! Jajaja
Si lo llego a saber...

[Camperseeker]

Esta es la foto del sensor de mí termostato que digo que va al sensor de agua en el filtro de gasoil.

[Camperseeker]

Esta es la foto del sensor de mí termostato que digo que va al sensor de agua en el filtro de gasoil.

Uff, nada, nada... falsa alarma.
Efectivamente cada sensor tiene sus cables.

Y el viscoso ya me he cultivado sobre su funcionamiento. Si no alcanza la temperatura de embrague, 87 grados creo, gira pero por simpatia, sin fuerza. Si actua se nota por el caudal de aire caliente que desaloja.

[Camperseeker]

Un mismo sensor puede dar 2 señales?
Estoy estudiando la posibilidad de sacar otra señal del sensor que ya tengo en el termostato. Este da señal al salpicadero para un aviso de "alta temperatura" , lo acabo de comprobar, pero no quiero alterarlo pues posiblemente la señal también pase por la centralita para que esta haga sus calculos de inyeccion, etc...
Solo seria sacar otra señal para tener medicion constante en ese display plano que he colgado antes. Si, mi Viano Marco Polo no tiene dial de temperatura, solo aviso si la temperatura es muy alta, vamos, cuando ya sea tarde, que gracia...

[bikerman]

Este es el sensor de Tº asi es.
