Sin tension en radio en cable llave de contacto.

[motxilo]

Hola compis pues eso, ke no tengo tensión en el conector iso de la radio pin4 en Vw. En mi caso es un cable marrón y rojo. ¿que fusible puede ser el de la llave de contacto? Es una multivan alemana del 97.
Lo mas raro es ke cuando hice pruebas con la radio antes de cruzar los famosos cables de alimentacion y llave de contacto me parecio ver ke tenia tension.
Mil Gracias

[Andino]

He echado un vistazo a un manual de los que circulan por el foro  y creo que es el fusible número 21, de 15 amperios, de color azul.
Al menos en mi T4, la cajita de fusibles está debajo del volante...
Suerte.

[motxilo]

Gracias Andino.
He mirado el fusible 21 ya.

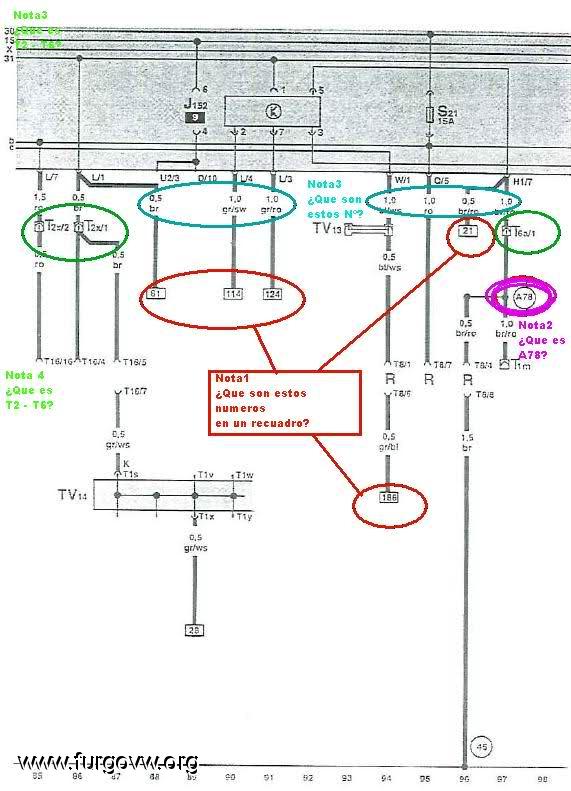

Tengo este esquema de radio pero no se ke son algunos datos.

Nota 1
Numeros en un recuadro

Nota 2
¿Que es A78?Nota 3
¿que es estos datos 1 - 0,5 con el color del cable?
Tal vez la sección o grosor del cable?

Nota 4
¿Que es T? En la parte derecha aparece T1m al lado de un símbolo ¿que es este símbolo?

Gracias de antemano por la ayuda y por enseñarme a leer este tipo de esquema eléctrico.
Salu2
h

[Andino]

Vaya, pues no quieres tu saber cosas!
Entiendo que de lo que se trata es solo que te lleguen los 12V a la radio, ¿no?, pues si el fusible no está fundido, yo no conozca más del circuito que lleva.
Los números en los cables de los esquemas están para poder omitir trazado innecesario de cables y que sea posible identificar su correspondencia, también se enumeran los terminales, colores, secciones y todo lo que pueda resultar necesario.
Saludos.

[aghast]

Buenas motxilo.

Danos algún dato mas, hombre.

La radio es la de origen?

Qué modelo es? (Alpha, Beta, Gamma)

La has conectado aunque no tengas señal de positivo en el pin 4 del conector iso?

Te aparece algún mensaje del tipo "SAFE" en la pantalla de la radio?

Has cambiado el cuadro (cuentakilómetros) de la furgo?

Ya contarás.

Saludos.

[motxilo]

Pues después de desmontar la carcasa del volanta y soltar el conector de bombin, encontré el cable de la discordia marron y rojo.Miro continuidad y esta bien. Conecto otra vez y miro tensión en el conector iso y tras accionar la llave de contacto unas 100 veces (o mas) de diferentes formas, consigo por fin tensión y pruebo la radio y funciona, Pero si toco la llave se fastidia el invento.
Ahora la cuestión es reparar este "no contacto" del bombin. Mirare por los foros antes de abri un tema.
Salu2

Gracias majos por la ayuda e interes.
