Paso de conductos a los bajos aprovechando orificios de serie

[tongar]

  hola a todos. Se trata de pasar algunos conductos a los bajos de la furgo procurando aprovechar al máximo los orificios que vienen hechos de origen. Es una Ducato modelo 2007 pero imagino que en cualquier furgo podemos localizar los huecos apropiados.

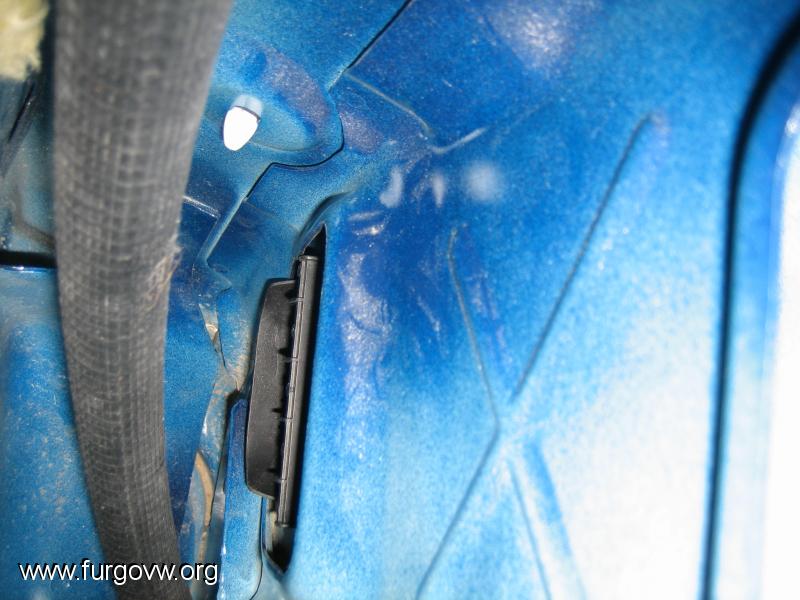

El depósito de agua dulce lo vamos a colocar aprovechando el paso de rueda del lado derecho y buscando donde colocar la salida de la aireación he encontrado una abertura de aireación ventilación en el lado derecho bajo el parachoques trasero (hay otra igual en el lado izquierdo por la que he dejado pasado un tubo para más adelante utilizarlo para la toma de 220v, que colocaré camuflada en los bajos por esa zona)

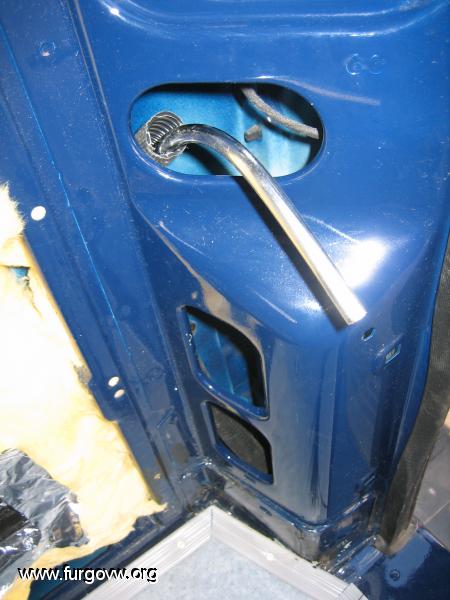

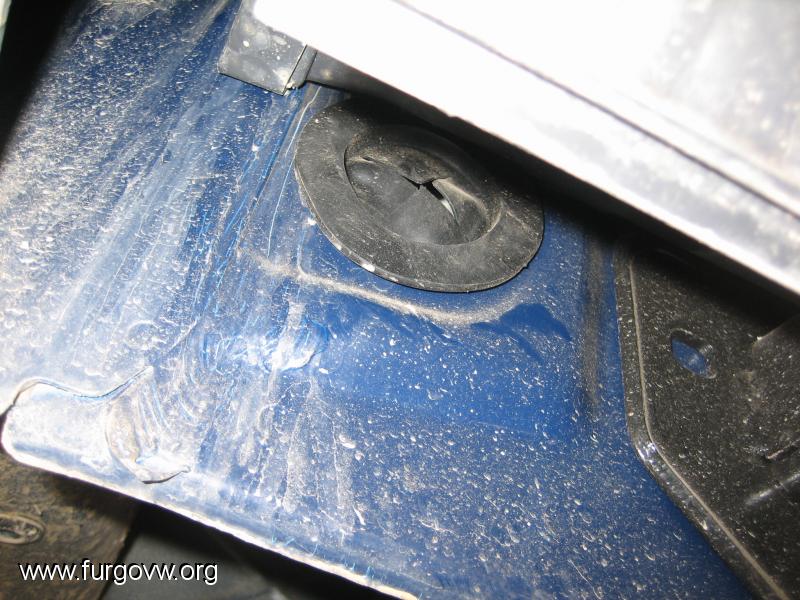

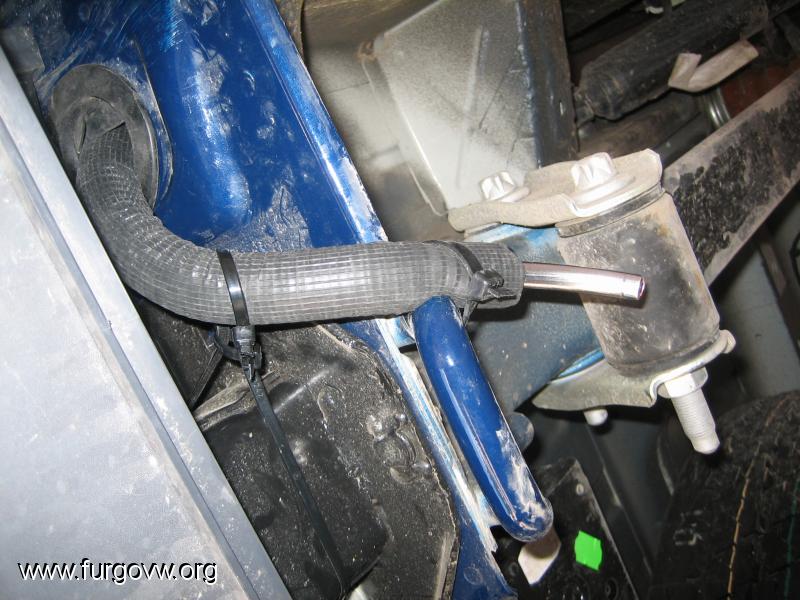

Una vez localizada esa salida pasamos el tubo (de los de cobre para instalaciones de gas protegido por un corrugado) y en la salida le damos forma y lo fijamos con bridas plásticas. Ahí van unas fotos de como queda por dentro y por fuera y de la zona por la que pasa (por el interior del pilar trasero derecho)

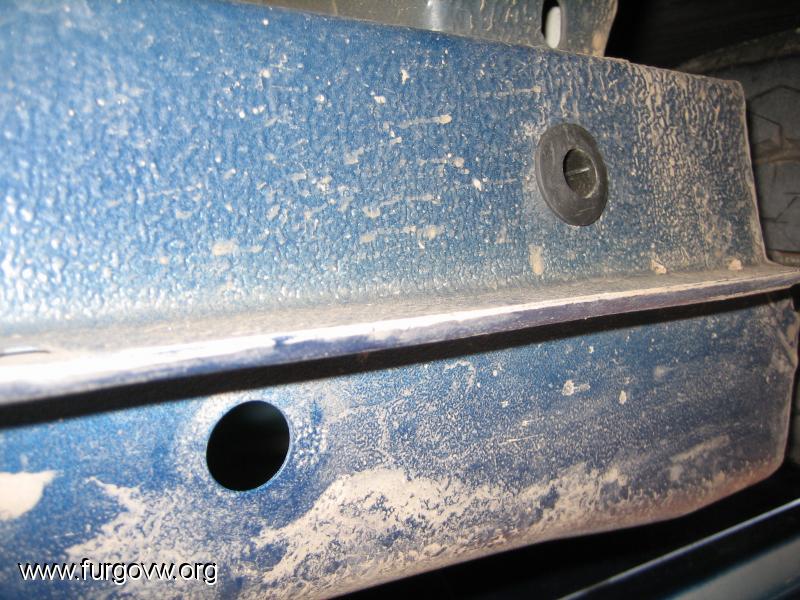

La cocina y fregadero los vamos a instalar en el lado derecho ocupando parte de la puerta lateral corredera y hasta el paso de rueda. La salida de aguas grises y de la aireación del compartimento del gas las localizamos justo en esa zona, entre la puerta y la rueda; se trata de que lleva varios tapones de los que utilizaremos 2 en esa parte, los que aparecen en la foto

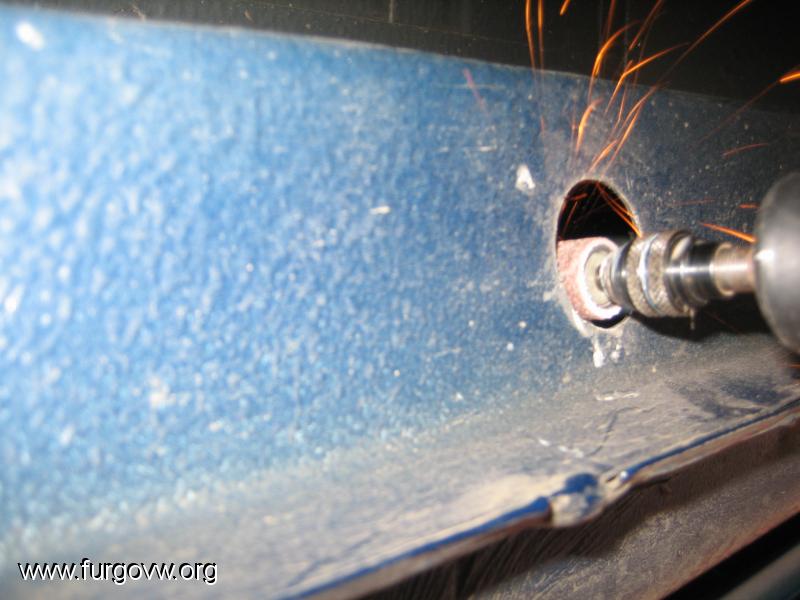

El orificio por donde pasaremos la salida de aguas grises (donde ya está quitado el tapón) lo agrandamos al tamaño adecuado:

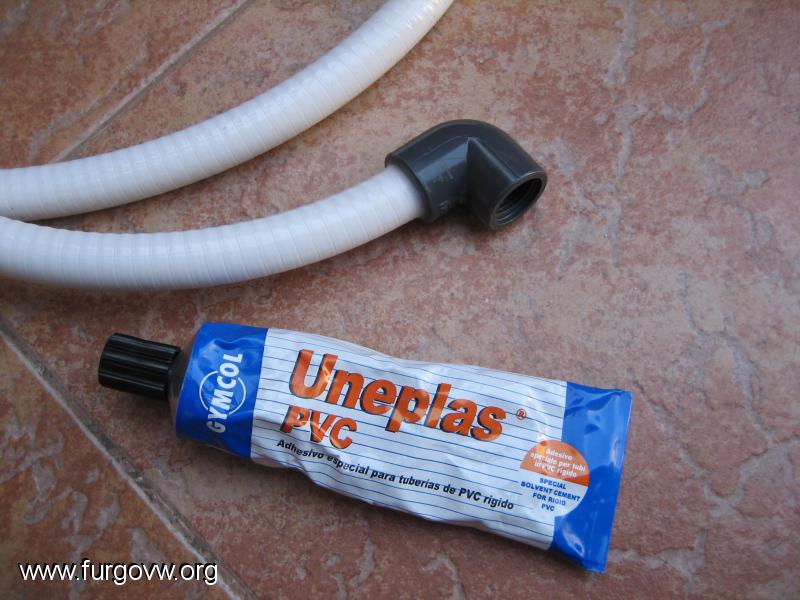

Preparamos el tubo de grises uniendole un codo (liso por un lado y con rosca de media al que quedará por fuera para poder unirle con rácores el tramo que vaya hasta el depósito); lo unimos  mediante pegamento para PVC



Lo pasamos, quedando este resultado exterior:

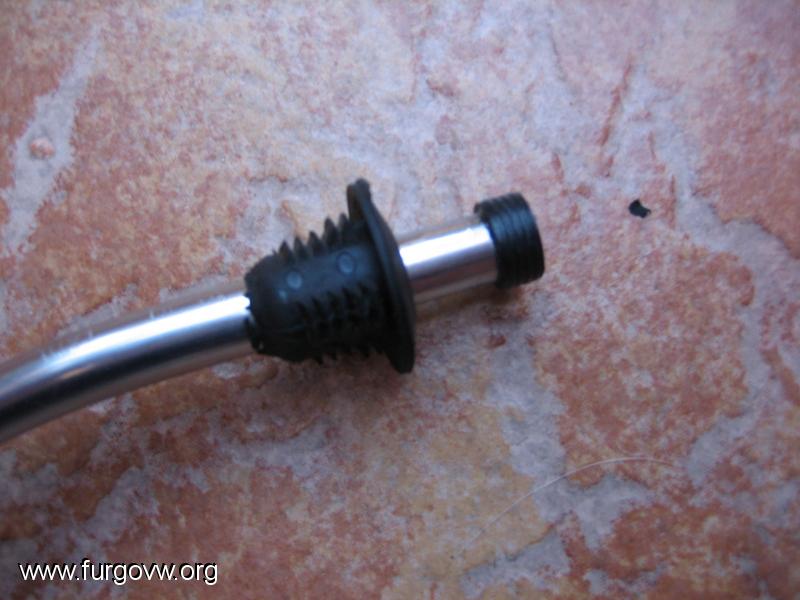

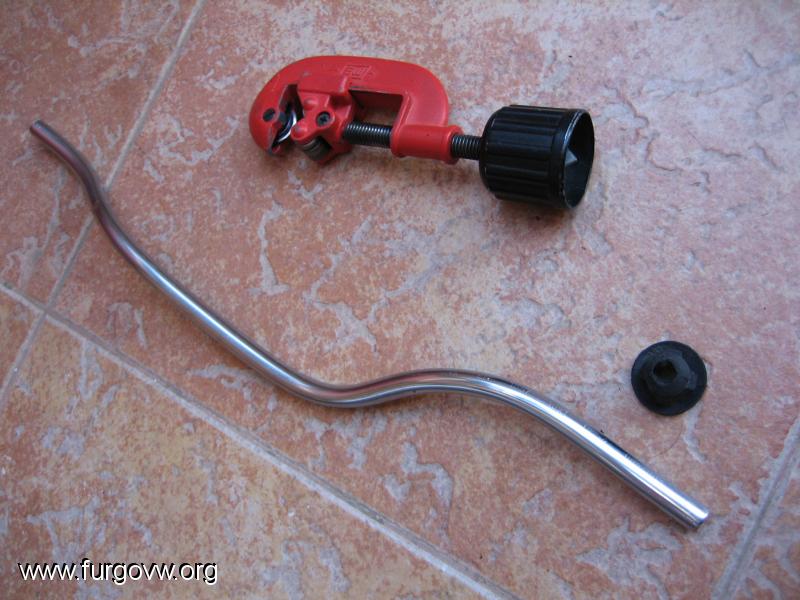

Preparamos también el tubo de la aireación del compartimento del gas dándole el tamaño y forma adecuadas para pasarlo (ya que este no es flexible) y hacemos un agujerillo en el tapón para pasarlo

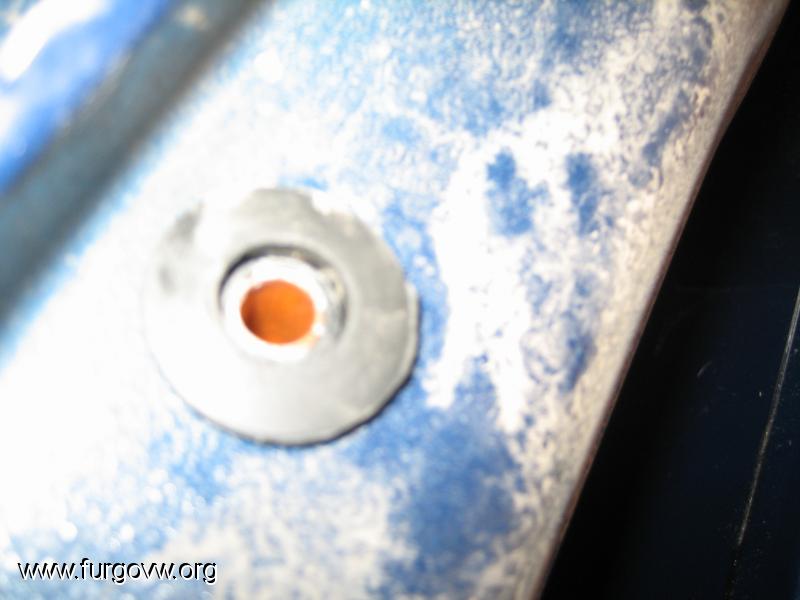

Una vez pasado queda con este resultado por el exterior:

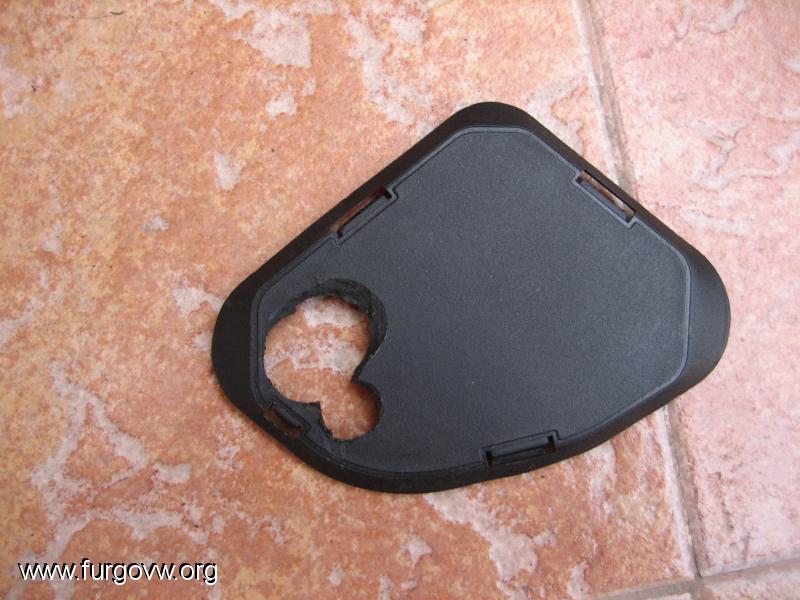

Por el interior van a pasar los dos por una de las múltiples tapas de acceso que tiene la caja de la furgo por los ángulos de abajo. Preparamos la tapa

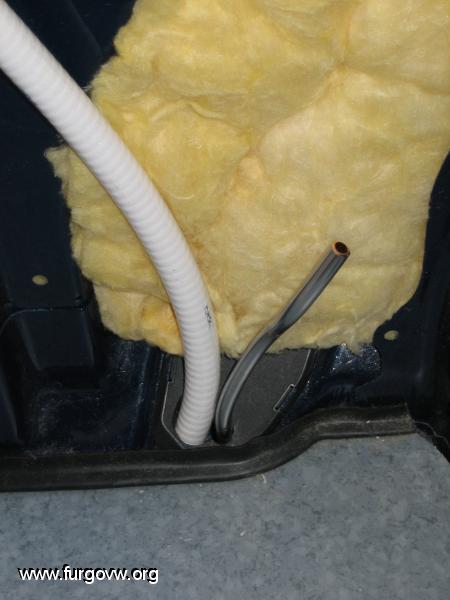

y una vez pasados los tubos quedan así por el interior:



Ya no falta más que colocarle un terminal para tubo flexible al tubo de la aireación del gas y conectar el fregadero a la salida de grises.

Espero que os guste y sea de utilidad a algunos. Un saludo.
