Voltímetros Amperímetros Nasa Marine, Información

[amikoj]

Abro este hilo porque he buscado por el foro y no he encontrado la información.Con este hilo pretendo recoger en este primer mensaje lo que vaya sabiendo sobre los voltímetros amperímetros Nasa.

Envié a Lulukabaraka un email pidiendo información sobre:

NASA MARINE BM-1
NASA MARINE BM-1 COMPACT

Les dije:
Aparte del aspecto, medidas y que uno es montaje semisuperficie y el otro de superficie total, por favor, me podríais decir qué es lo que hace uno y otro para poder comparar y decidirme.

Y entre lo que me contestaron y lo que he podido recopilar de varias informaciones, las resumo aquí.

No obstante me gustaría tener información más concreta y en castellano. Si alguien puede aportar información la iría colgando aquí:


NASA MARINE BM-1


Medidas:    110x110x30.
Montaje:    semisuperficie (una parte va encastrada)

Funciones:    Tensión de la batería.
      Capacidad que queda por gastar, en Amperios y en %.
      Duración estimada en horas de la carga que queda.
      Consumo de Amperios

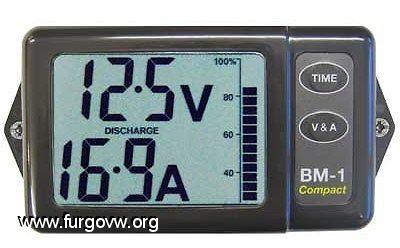

NASA MARINE BM-1 COMPACT


Medidas:    124x62x23 mm
Montaje:    superficie, con 2 tornillos

Funciones:    Tensión de la batería.
      Capacidad que queda por gastar, en Amperios y en %.
      Consumo de Amperios



LINKS:

Lulukabaraka tiene un manual para descargar aquí (también se puede ver precio actualizado, no pretendo hacer publicidad, perdón):
http://www.lulukabaraka.com/fitxaProducte.aspx?idproducte=BM1
http://www.lulukabaraka.com/fitxaProducte.aspx?idproducte=BM1C


Fabricante (con más información, manuales en inglés y distribuidores en España):

http://www.nasamarine.com/
http://www.nasamarine.com/proddetail.php?prod=BM-1_Battery
http://www.nasamarine.com/prodimages/one_battery_wiring1.pdf
http://www.nasamarine.com/images/Clipper%20BM1+BM2.pdf
http://www.nasamarine.com/images/BM1%20Compact.pdf
http://www.nasamarine.com/Spain.php

Más links e información general:

http://www.nasamarine.com/proddetail.php?prod=BM-1_Battery
http://www.nasamarine.com/proddetail.php?prod=BM1Compact

http://www.nasamarine.com/images/Clipper%20BM1+BM2.pdf (manual en castellano)
http://eugeniguell.com/Carpeta/NASA_BM-1%20castellano.pdf   (manual en castellano)
http://www.frigosolar.com/LIFELINE/NASA/Nasa__BM1_Booklet.pdf (manual en inglés)

http://www.nasamarine.com/prodimages/one_battery_wiring1.pdf (cableado)

http://www.frigosolar.com/LIFELINE/NASA/Articulo%20sobre%20BM-1.pdf

http://www.lulukabaraka.com/fitxaProducte.aspx?idproducte=BM1
http://www.lulukabaraka.com/uploads/productes/14352.pdf

Según mi experiencia, los distribuidores de Efectos Navales tienen precios más caros que Luluka y Ciudad Camper, pero he puesto el link para recoger la información más completa posible.


ESQUEMA DE MONTAJE EN NUESTRAS FURGOS (gran esquema del forero "Eneko":
http://www.furgovw.org/index.php?topic=292898.msg3733777#msg3733777


El forero "buffer" (Ciudad Camper) también los vende:

http://www.ebay.es/itm/Voltimetro-Inteligente-Nasa-Marine-BM-1-Negro-12V-/220848828446?pt=LH_DefaultDomain_186&hash=item336b9db01e

http://www.ebay.es/itm/Voltimetro-Nasa-Marine-BM-1-Compact-12V-Medidor-Bateria-Amperimetro-Solar/221285070269?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140620091323%26meid%3Dd970cc611cbe415ca32fed953c5f2e74%26pid%3D100005%26rk%3D1%26rkt%3D4%26sd%3D220848828446&rt=nc


Añadido hoy 26-4-2016
Reset a cero.

Del manual en inglés del BM1, que está aquí:
http://www.nasamarine.com/images/BM1%20Compact.pdf

Se explica (en inglés) qué operaciones hay que hacer para dejar el aparato con un reset:
SETTING THE ZERO-CURRENT
If no current is flowing into or out of the battery, and yet a small
residual current is shown on the display, the reading can be
adjusted to zero.
Ensure that no current is flowing into or out of the battery.
Turn off the unit.
With the TIME key pressed, re-apply the power.
Release the key. SET A is briefly displayed to show that the
zero current is to be changed. The TIME key increases the
setting, and the V&A key reduces it
Adjust the setting until the value is shown as zero discharge.
(Note: several presses of the key are needed to change the
setting by 0.1).
When the correct value has been set, turn off the power to
the unit to save the setting.
Turn the power back on for normal operation


Manual en español:

http://eugeniguell.com/Carpeta/NASA_BM-1%20castellano.pdf


PALABRAS CLAVE PARA EL BUSCADOR:

Shunt, amperímetro, amperimetro, voltímetro, voltimetro, control de batería, bateria, auxiliar, servicio, arranque, estado de la batería, vigilancia de la batería,

[Mediano]

Buena y muy útil recopilación de información y enlaces, como siempre gracias por compartir!

[jallacru]

Gracias por esta información.. .  nos será útil.

Saludos

[amikoj]

Es un placer que el trabajo le sirva a alguien. Feliz año 2016

[Bada]

Gracias por la información. Un saludo

[Dvilrg]

Yo he tenido el BM-1 y es un tronco, lo vendí en cuanto ví el grosor más que el tamaño.

[amikoj]

Si, es un buen aparato, pero para nuestras furgos opino que son demasiado grandes.
Hay que tener en cuenta que fueron pensados para uso marino, para poder verlo en una sala de máquinas o desde la caña del timón, es decir, para verlo bien a una distancia de 2 ó 5m. E nuestras furgos nos comemos con la vista el aparato.

SaLudos y gracias por comentar.
