Dudas esquema eléctrico calefacción de 24V

[DPN83]

Hola buenas tardes,
Soy propietario de una Mercedes Vito 112CDI (W638) del año 2002 y he podido conseguir una calefacción Eberspacher de camión de 24V.

He estado consultando a varios usuarios las opciones de conexión y creo que una d elas mejores ería esta a falta de confirmación por algun usuario avanzado en el tema eléctrico que pueda asegurarme que puede funcionar.

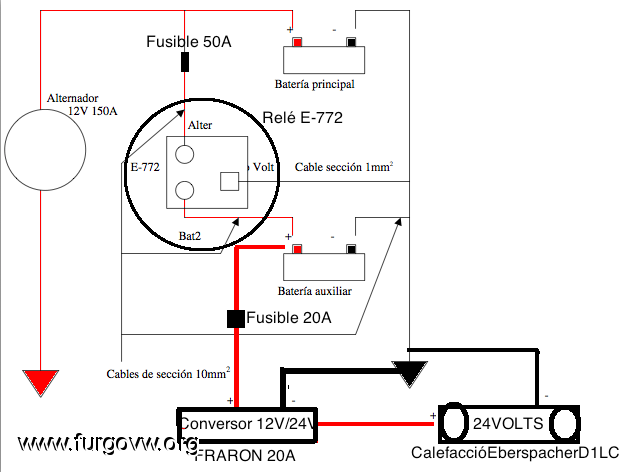

Adjunto imagen del esquema eléctrico:



Muchas gracias por la ayuda,
David

[jallacru]

Conectado así te funcionará

Lo único que yo pondría un fusible más muy cerca de la batería auxiliar, entre ésta y el relé. . de 50A igual al que hay entre el relé y la batería principal que debe estar también muy cerca de la batería.

Las baterías son una fuente de corriente, y para proteger los cables deben ponerse los fusibles LO MÁS CERCA, MEJOR EN EL MISMO BORNE DE LAS BATERÍAS.

SUERTE

[DPN83]

Muchas gracias por la aportación en la mejora del esquema eléctrico jallacru!!!
Si alguien mas cree que o ve alguna posible modificación o mejora en el esquema estaré encantado de recibir notícias

Gracias!!!
