[FIAT DUCATO 130 Cv L2H2 '18] "ECSTATIC"

Iniciado por GuillaumeBCN, Febrero 17, 2022, 15:00:59 pm

Tema anterior - Siguiente tema

0 Usuarios y 1 Visitante están viendo este tema.

GuillaumeBCN

Enero 18, 2023, 19:29:31 pm #30 Ultima modificación: Enero 18, 2023, 23:05:50 pm por GuillaumeBCN
PLACA SOLAR

Ahora toca el sistema electrico  .panico

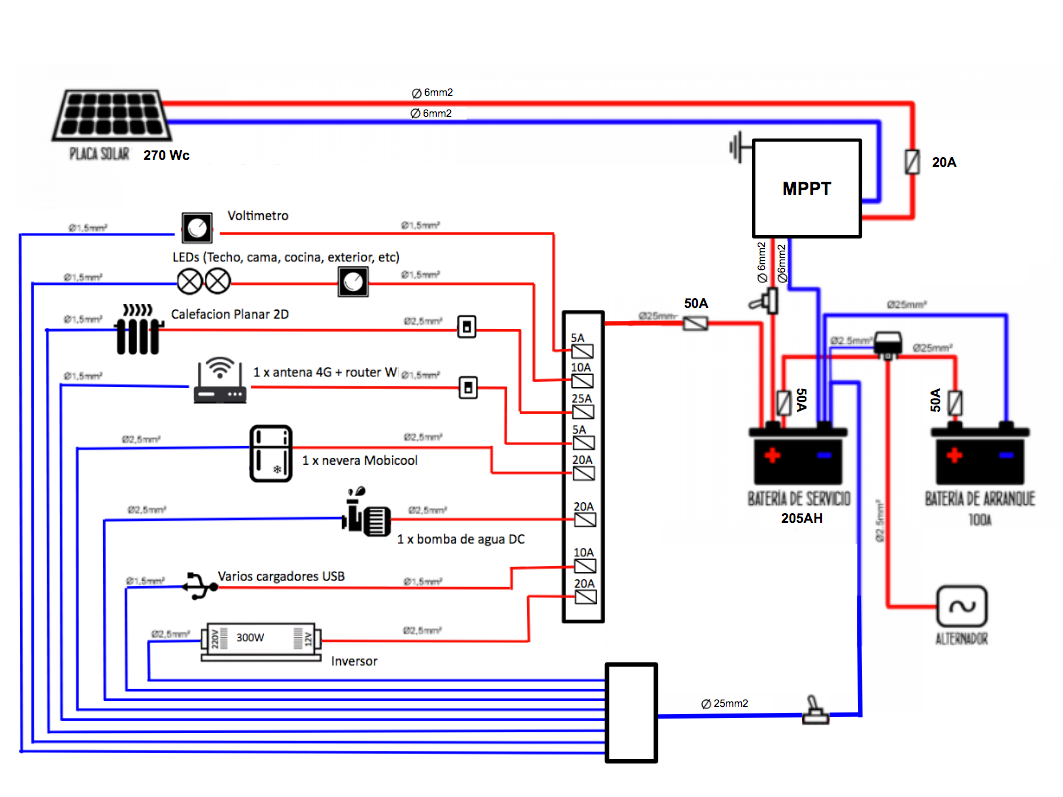

Abajo, os comparto el esquema que seguiré:



Empecé con los aparatos "exteriores", a saber:
- 1 x placa solar policristalina de 270 Wc (recuperado de mi antigua furgo) que vendra alimentar una bateria secundaria de 205Ah AGM (tambien (recuperado de mi antigua furgo)
- 1x antena Poynting PUCK-2 para amplificar el señal 4G de mi tarjeta SIM un futuro routeur industrial LTE 4G/WiFi Teltonika RUT950 Dual SIM

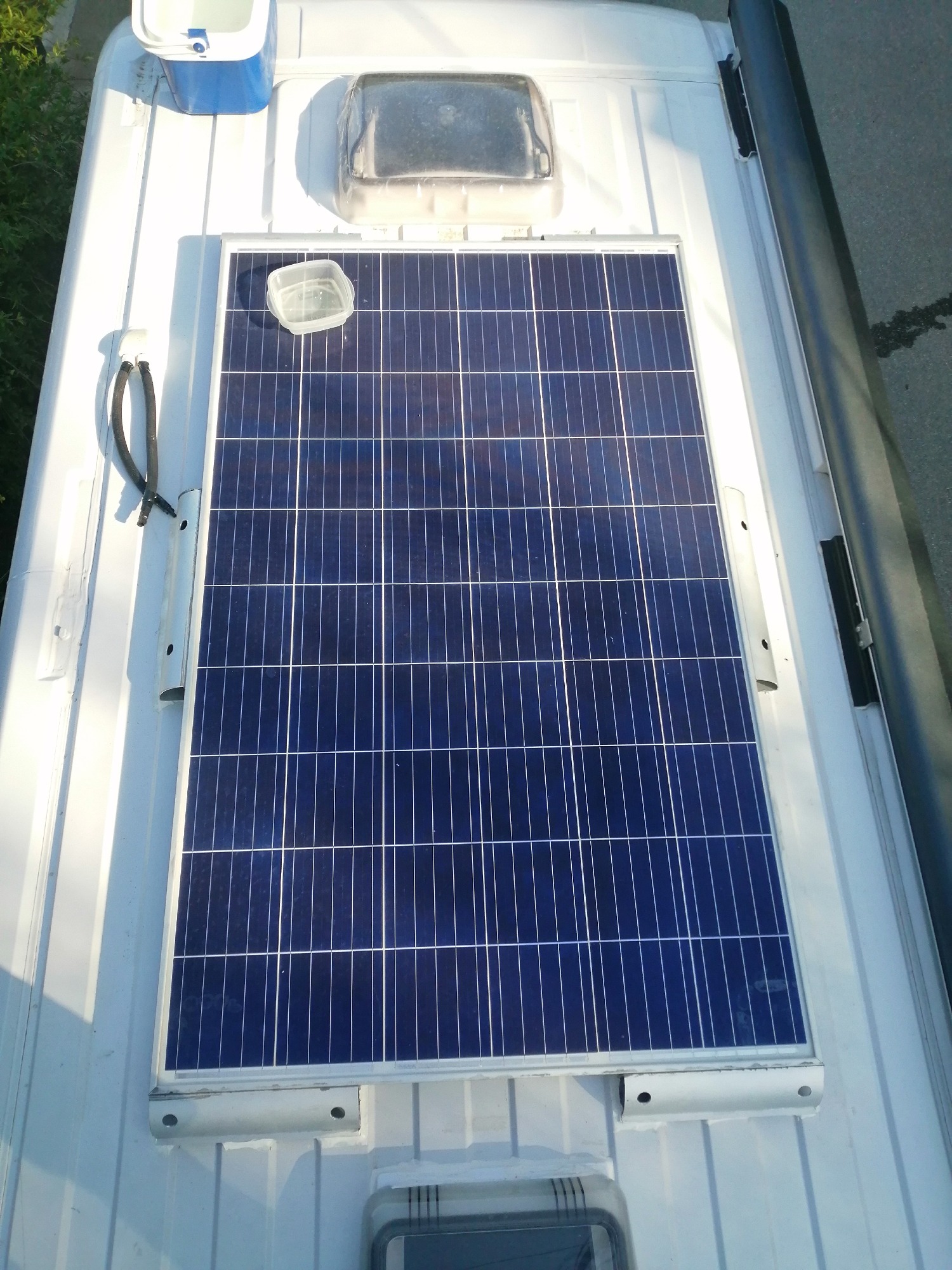

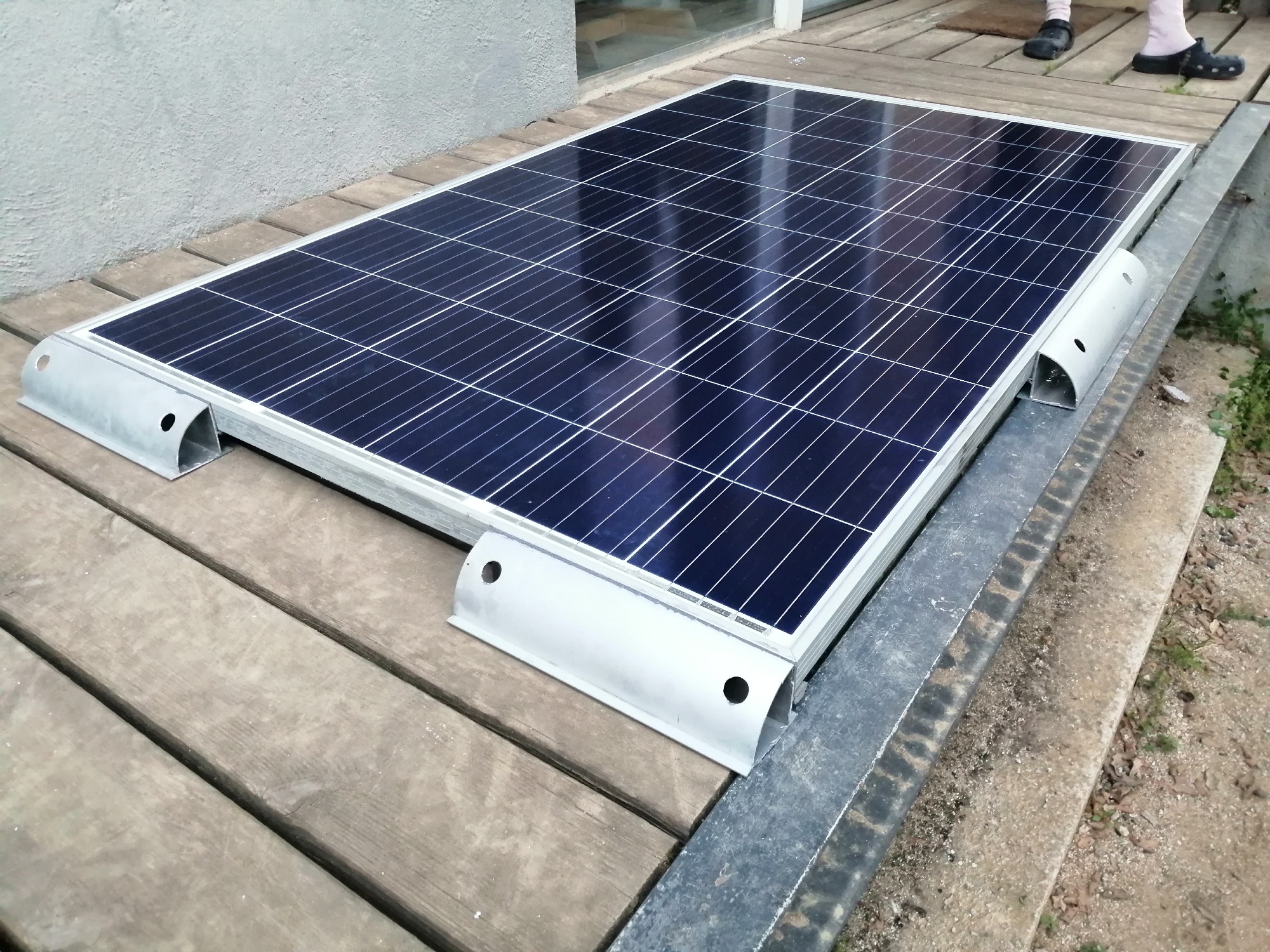

Para la placa solar, he reciclado el perfil de aluminium que tenia en mi antigua furgo. Pero en lugar de ponerlo en las dos extremidades, lo corte en 6 partes, con la idea de dar soporte a los lados laterales tambien. Luego atornille los 6 perfiles a cada lado de la placa (para que si un dia, necesito hacer mantenimiento en la placa, puedo sacarla sin mucha difficultad).



 .fotografo Veo muchos tutoriales donde la gente pega con SIKA y a la vez atornilla los perfil que soportan la placa en el techo. Pero desde mi experiencia con la antigua furgo (y tambien segun los consejos de mi amigo que camperiza furgo desde mas de 10 años) no hace falta atornillar los perfiles. Es mas que con el tiempo, cada tornillo puesto en el techo te puede crear una zona de entrada de agua. Asi que solo le voy a pegar con un buen pegamento como el Dekalin L0903W MS-5. Para fijarlo entero, he usado el equivalente de dos potes.

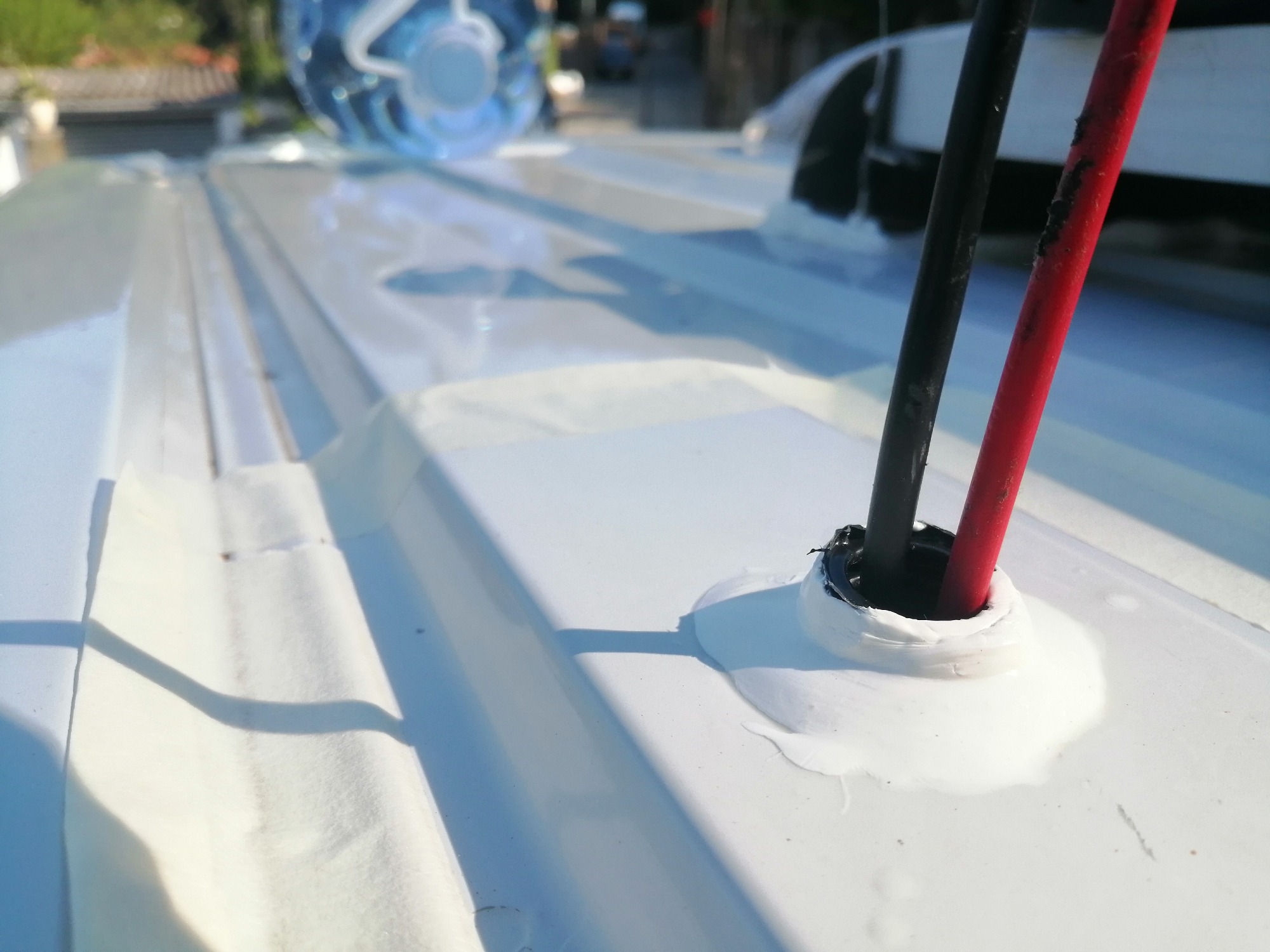

Para proteger los cables electricos de la placa que atraviesan el techo, he pegado con SIKA un trozo de tubo corrugado de PVC, a traves del cual pasan los cables.


GuillaumeBCN

Enero 18, 2023, 23:04:59 pm #31 Ultima modificación: Enero 18, 2023, 23:06:30 pm por GuillaumeBCN
CABLEADO

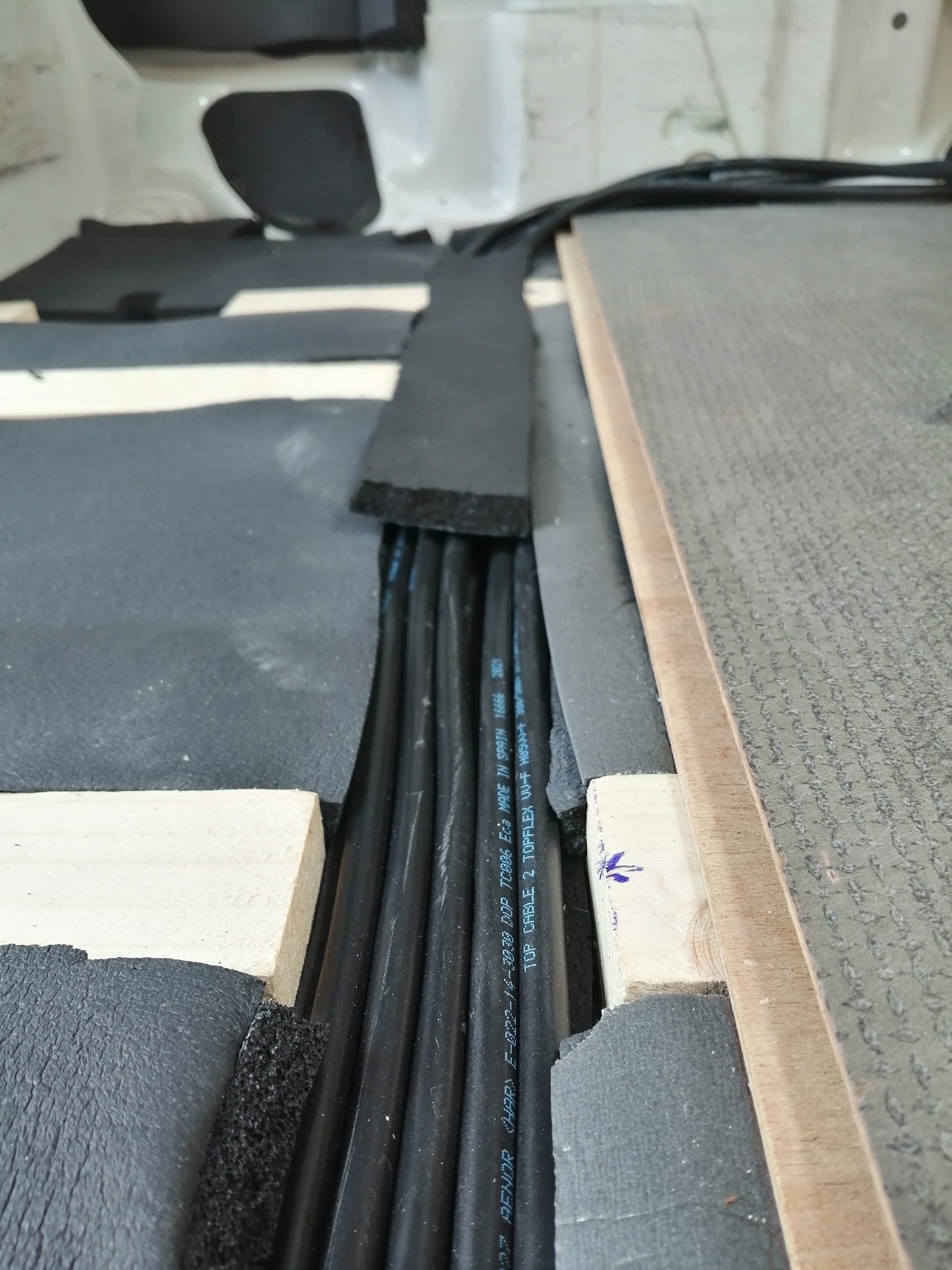

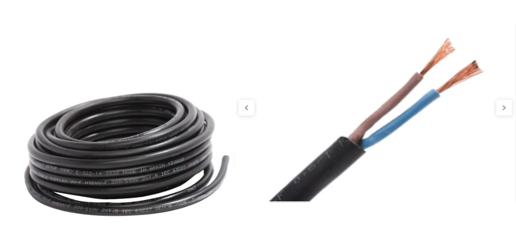

Para el cableado de 1,5mm2, use los cables electricos de 2 hilos de 1,5mm2 que vienen ya con una cubierta que venden en Leroy Merlin. La referencia es Manguera LEXMAN H07RN-F negro 2x1,5 mm² 10 m.

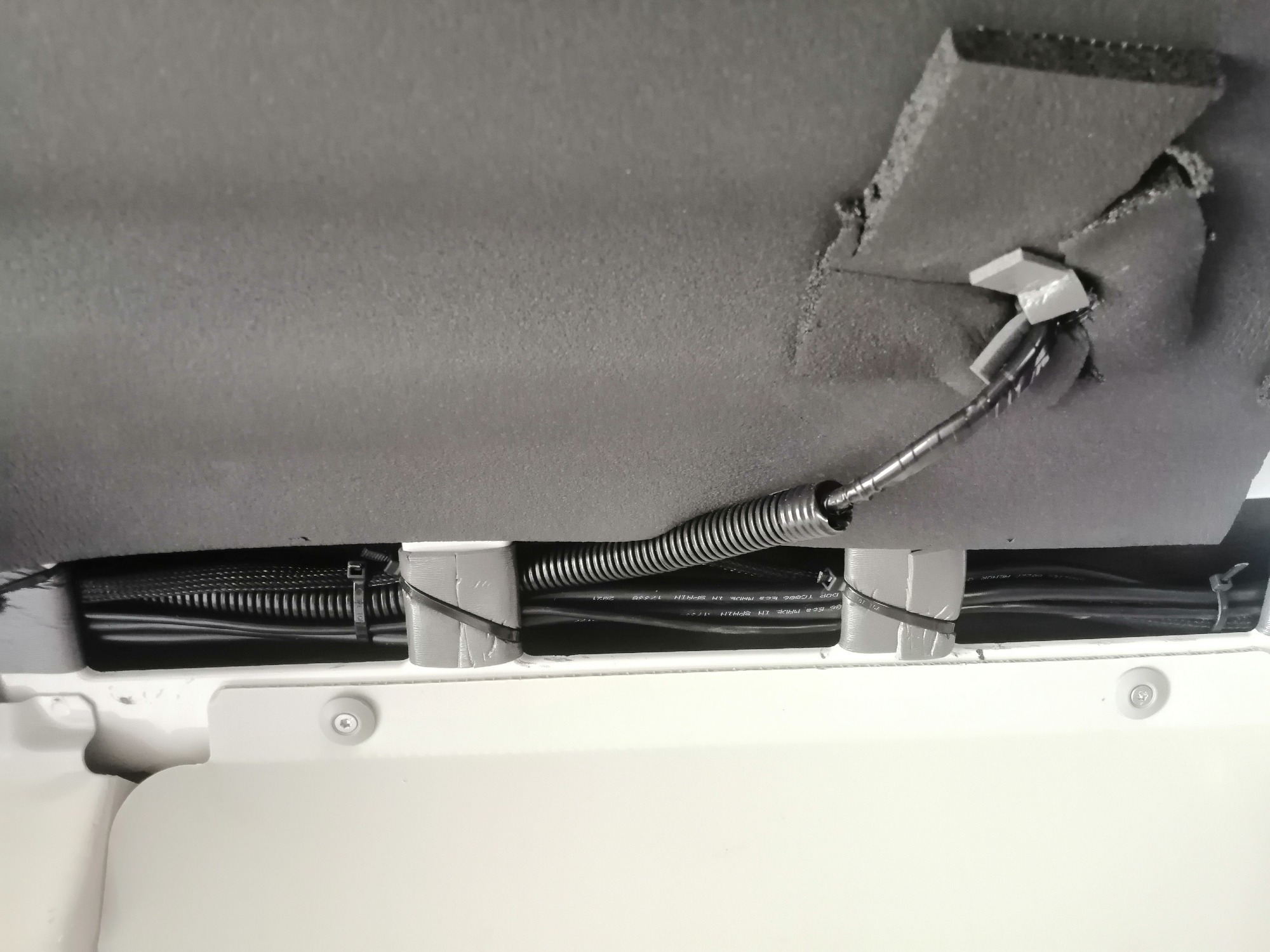

Con esto, me ha sido mas facil pasar mas cables en los nervios de la furgo.

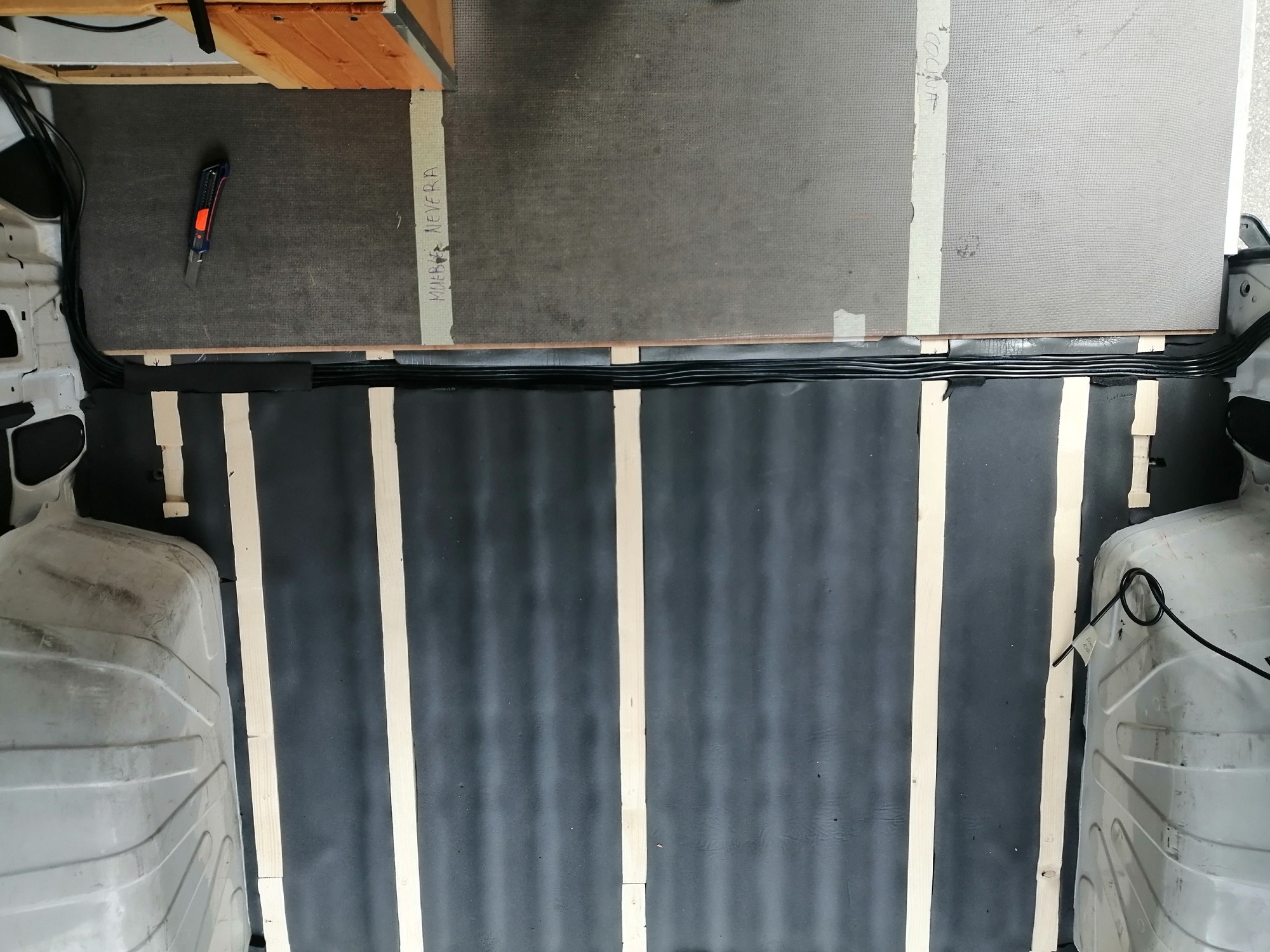

Tambien me ha permitido pasar algunos cables bajo del suelo.

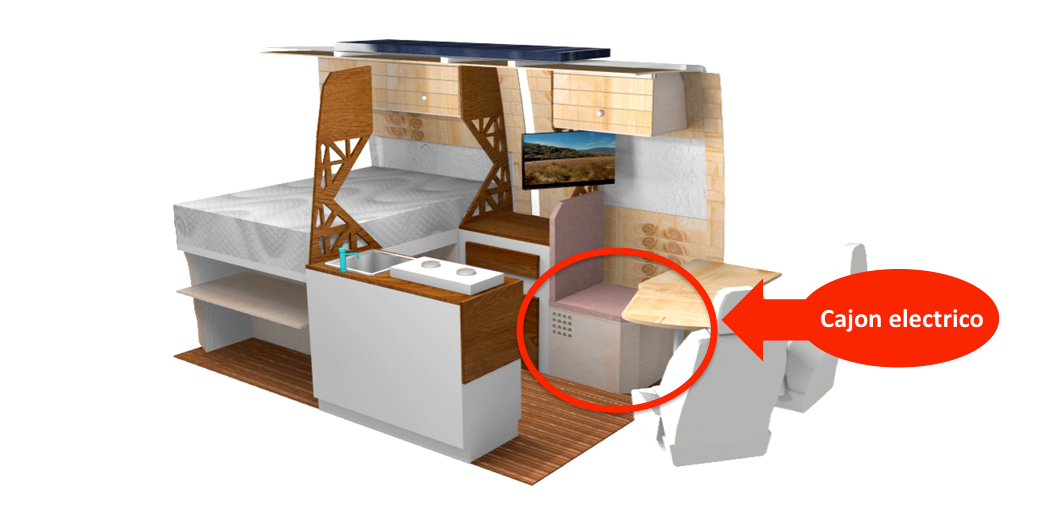

Usare el baúl detras de la mesa para poner la bateria, el MPPT, el inversor y la caja de fusible. Asi que todos los cables salen por alli.



.loco2 Aqui os dejo una ultima foto del lio con todos los cables y sus etiquetas para saber a cual aparato corresponde. Saludos !  .loco2




Blizz

Yo varía un par de cosas...

Colocas un fusible entre la placa y el regulador, que es inútil y un seccionador entre regulador y batería. Hazlo justo al revés. Fusible cerca de la batería en el cable que va al regulador y seccionador para el cable que baja de la placa.

Saludos,

David

GuillaumeBCN

Enero 20, 2023, 20:47:34 pm #33 Ultima modificación: Enero 20, 2023, 20:52:30 pm por GuillaumeBCN
Hola David,

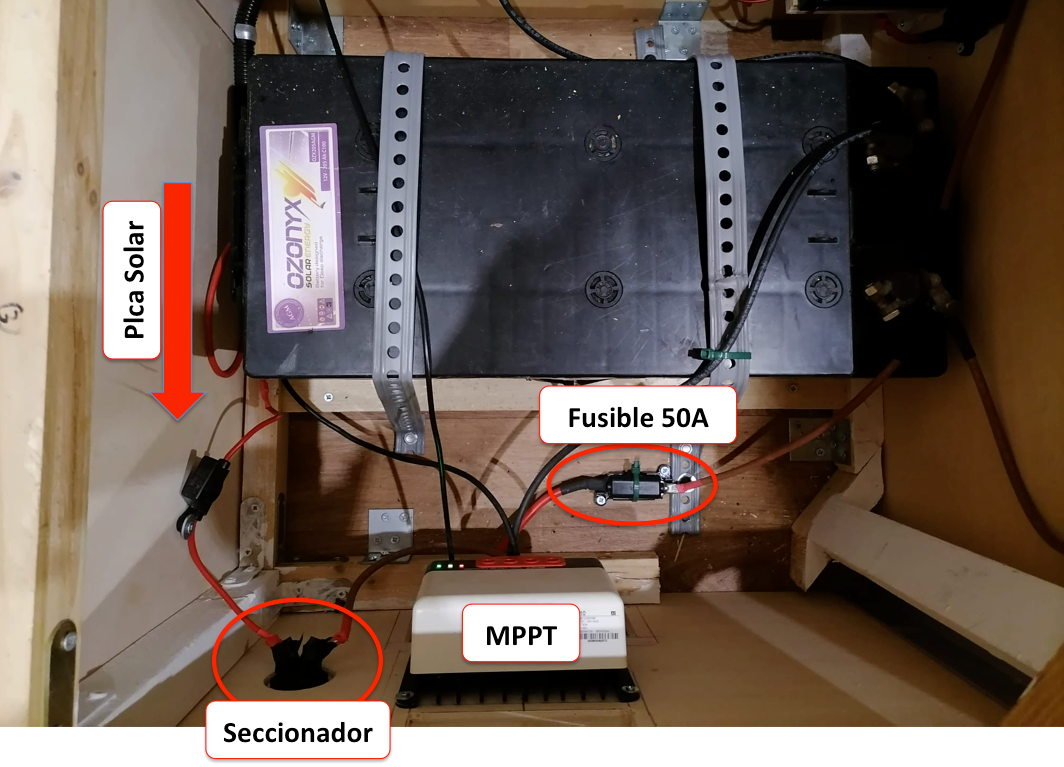

Mill gracias por tu comentario. Tienes razon, me habia equivocado en mi diagrama. Aqui os paso el bueno con tu corrección:



Pero suerte que en la realidad, lo habia hecho como lo mencionaste ;)


Seguimos

GuillaumeBCN


SISTEMA AGUA LIMPIA

Aqui vamos con el 💦 sistema de agua limpia💦 . Se compone de:
- bocana de agua con tapon: 11 €,
- un deposito de agua de 112L pasa rueda para maximizar el espacio: 165,00 €
- una bomba de Agua Dulce Shurflo 10L/Min: 64 €,
- un vaso de expansión Fiamma A20 0,9 bar azul: 26 €,
- un Grifo RK Trend mezclador automático: 31 €,
- una toma de ducha RK reich para tomar la ducha fuera: 32 €,
- una toma de agua para el grifo de la cocina
- cinta fijacion para depositos: 21,00 €
- dospasamuros: 8€
- algunos metros de manguera 10mm: 10€
- un panel indicador aguas limpias y sucias con sonda: 49 €
- un par de abrazadera zincadas: 10€
- un poco MS Polímero Blanco
👇👇👇👇👇👇
TOTAL APROX: 450 €

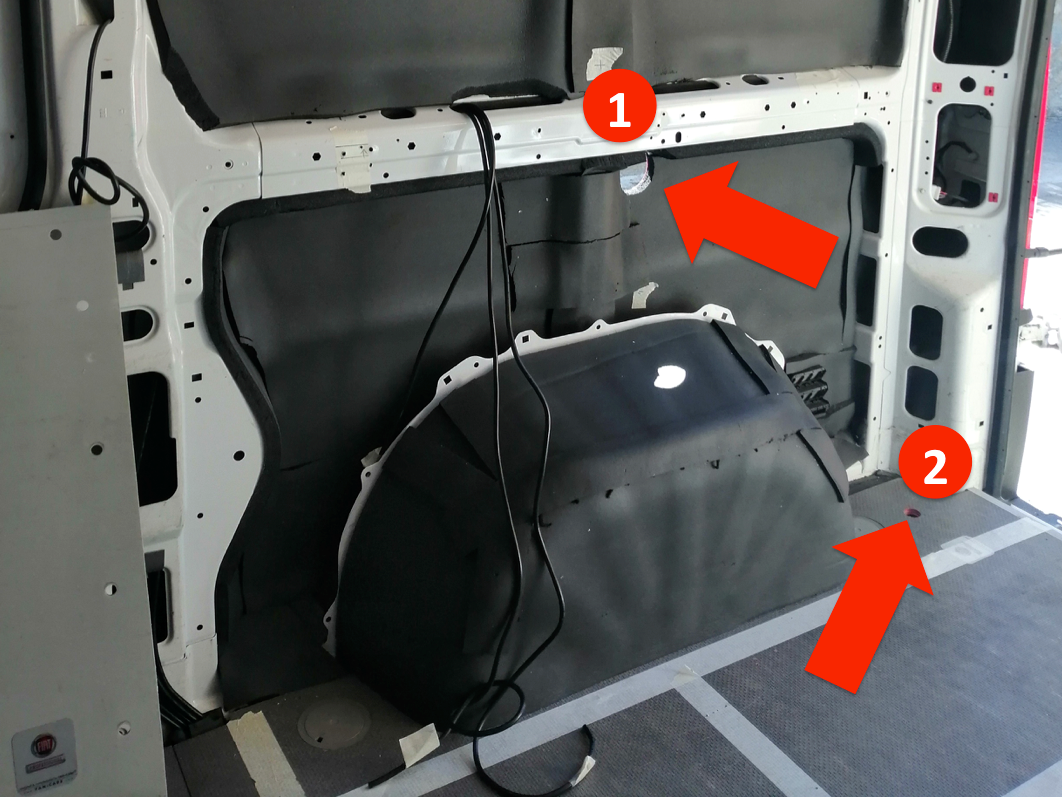

Empezé por hacer el agujero para la bocana de agua (1) y el agujero para el dispositivo de vaciado de agua desde el interior del depósito (2).

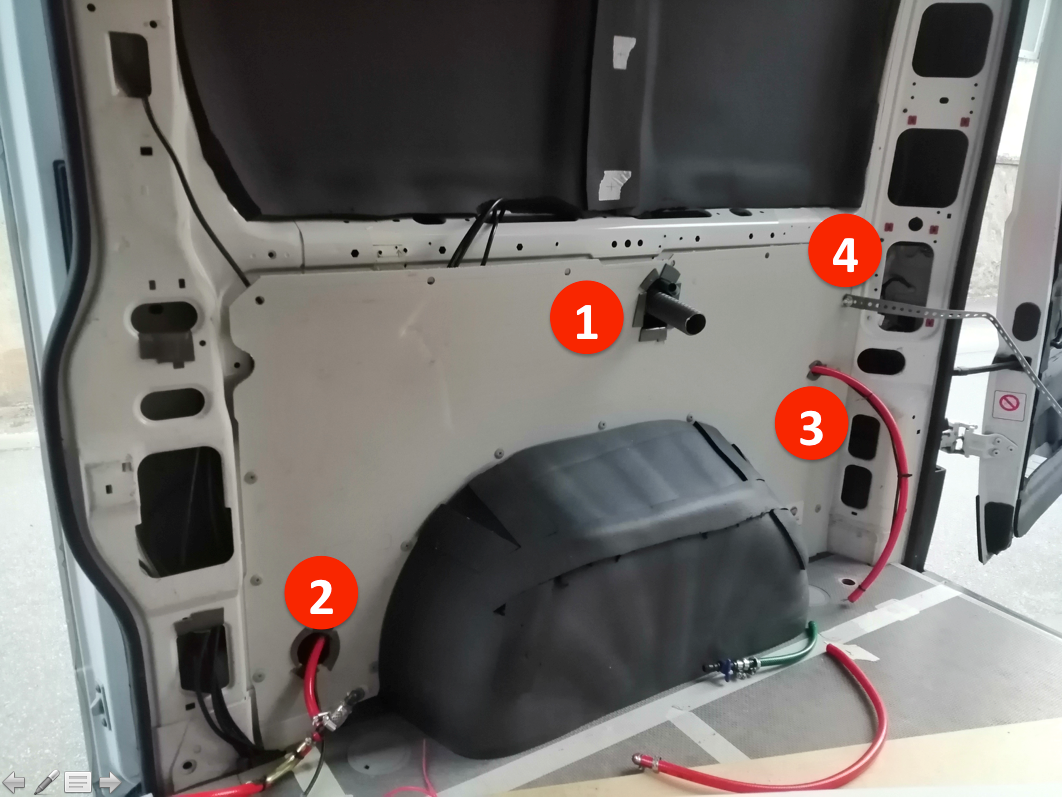

Luego pasar las mangueras para (1) la bocana, (2) el grifo de la cocina, (3) la ducha exterior. Y tambien (4) atar la cinta de fijación al nervio usando una tuerca de insercion M8.

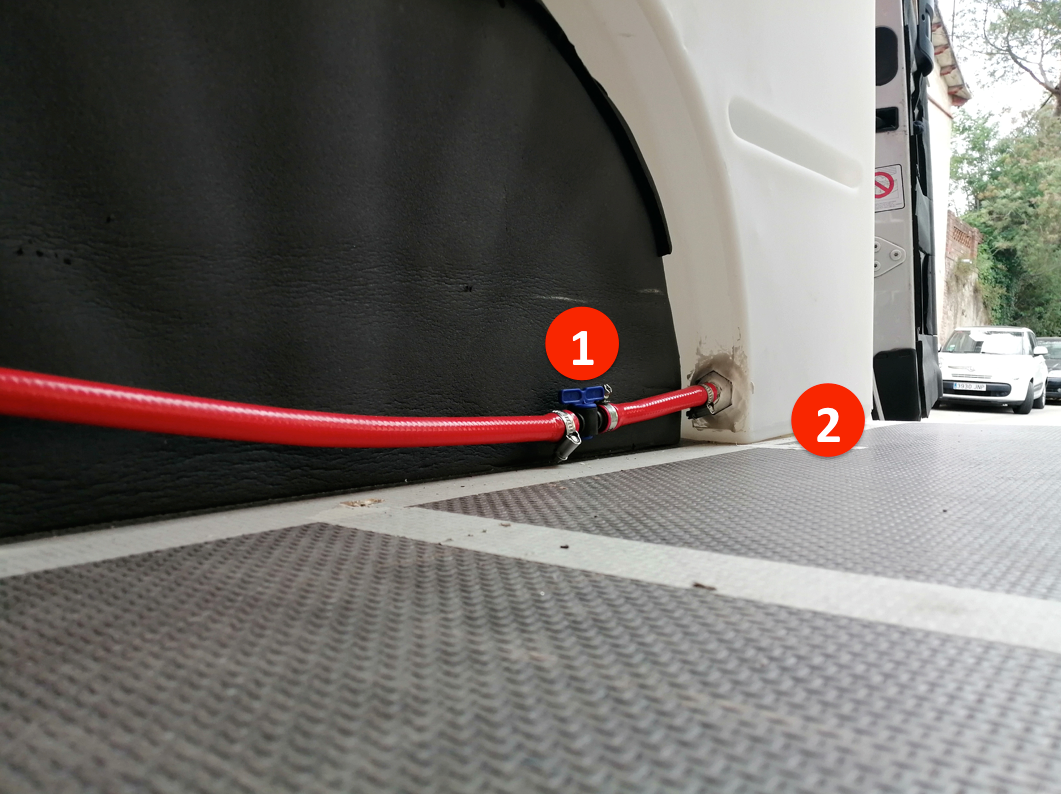

Despues del pasamuro donde saldra el agua del deposito, (1) he puesto una llave, por si a caso en un futuro necesito hacer mantenimiento sobre la tuberia. Tambien he pegado el culo del deposito en el suelo con SIKA para que no se movia. No se si esta ultima accion sirve para algo, pero lo sentia mas seguro

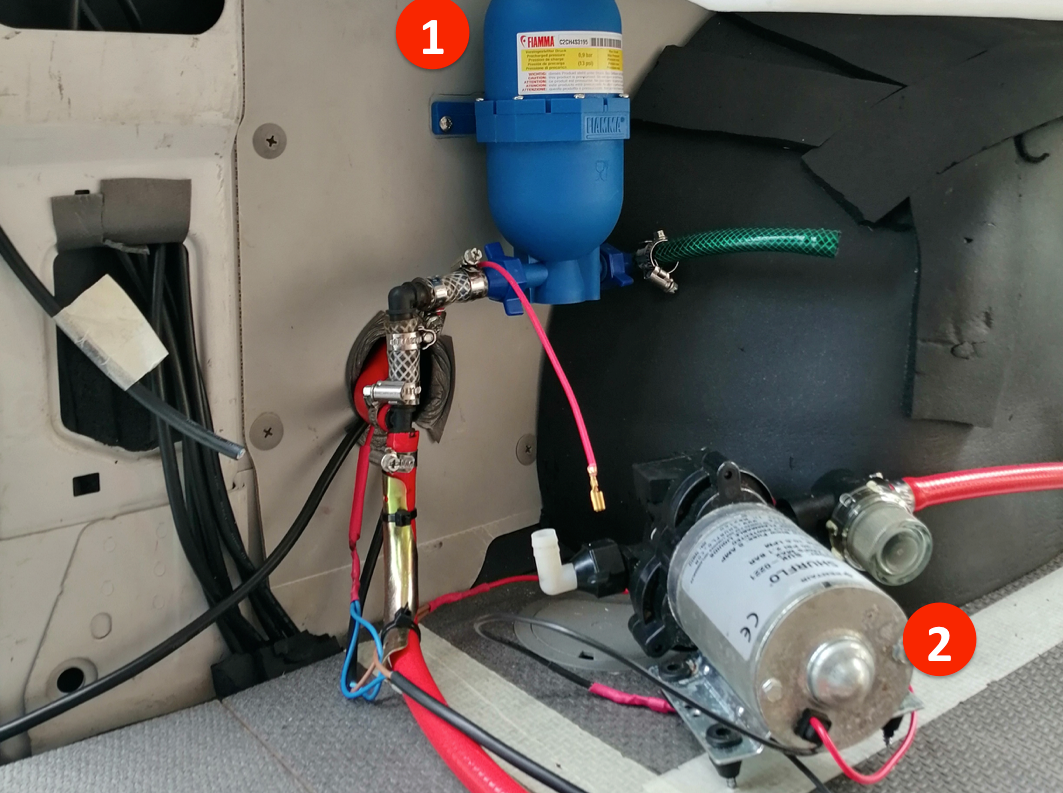

Por el otro lado del deposito, coloco el vaso de expansion y la bomba de agua

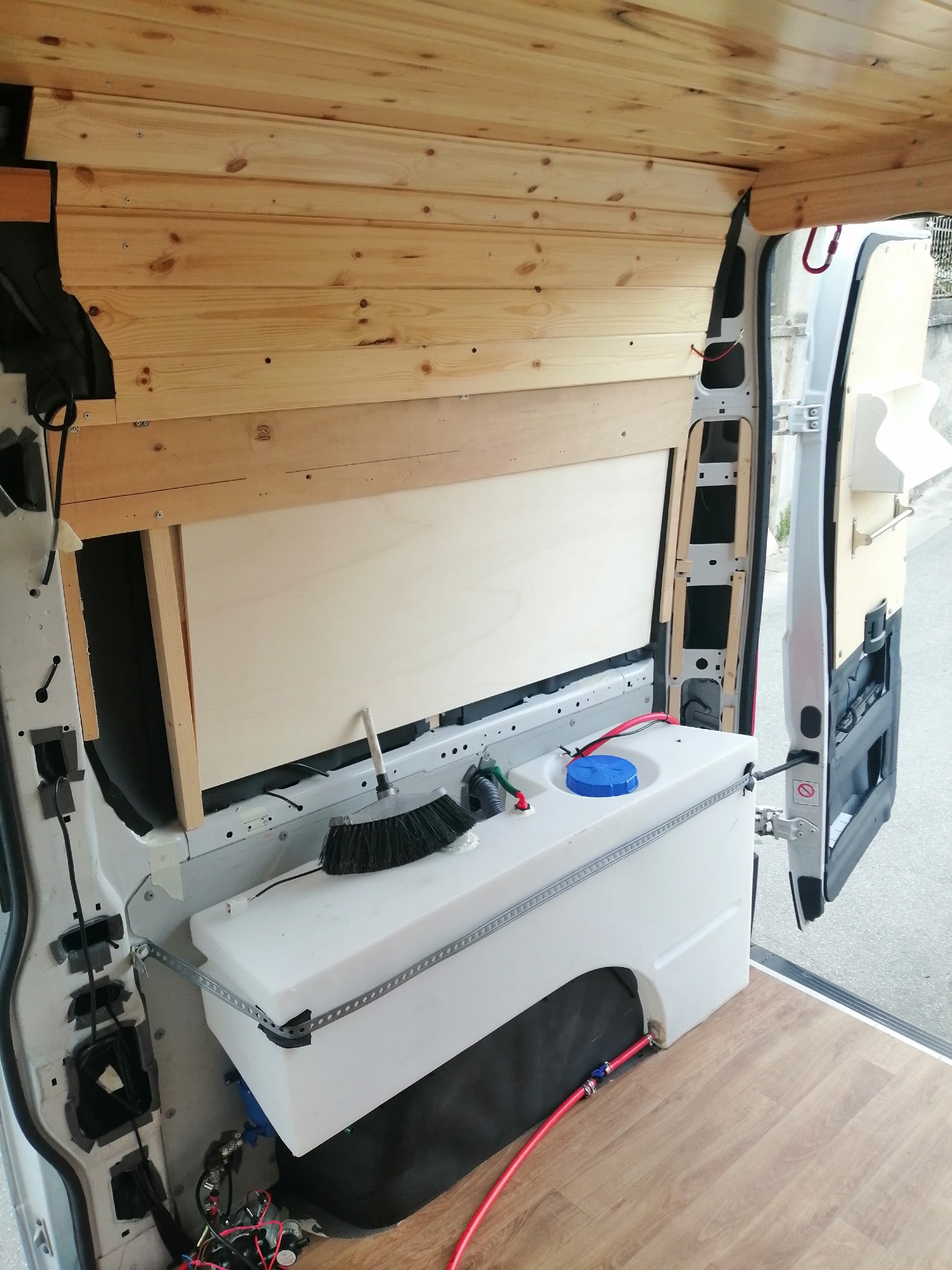

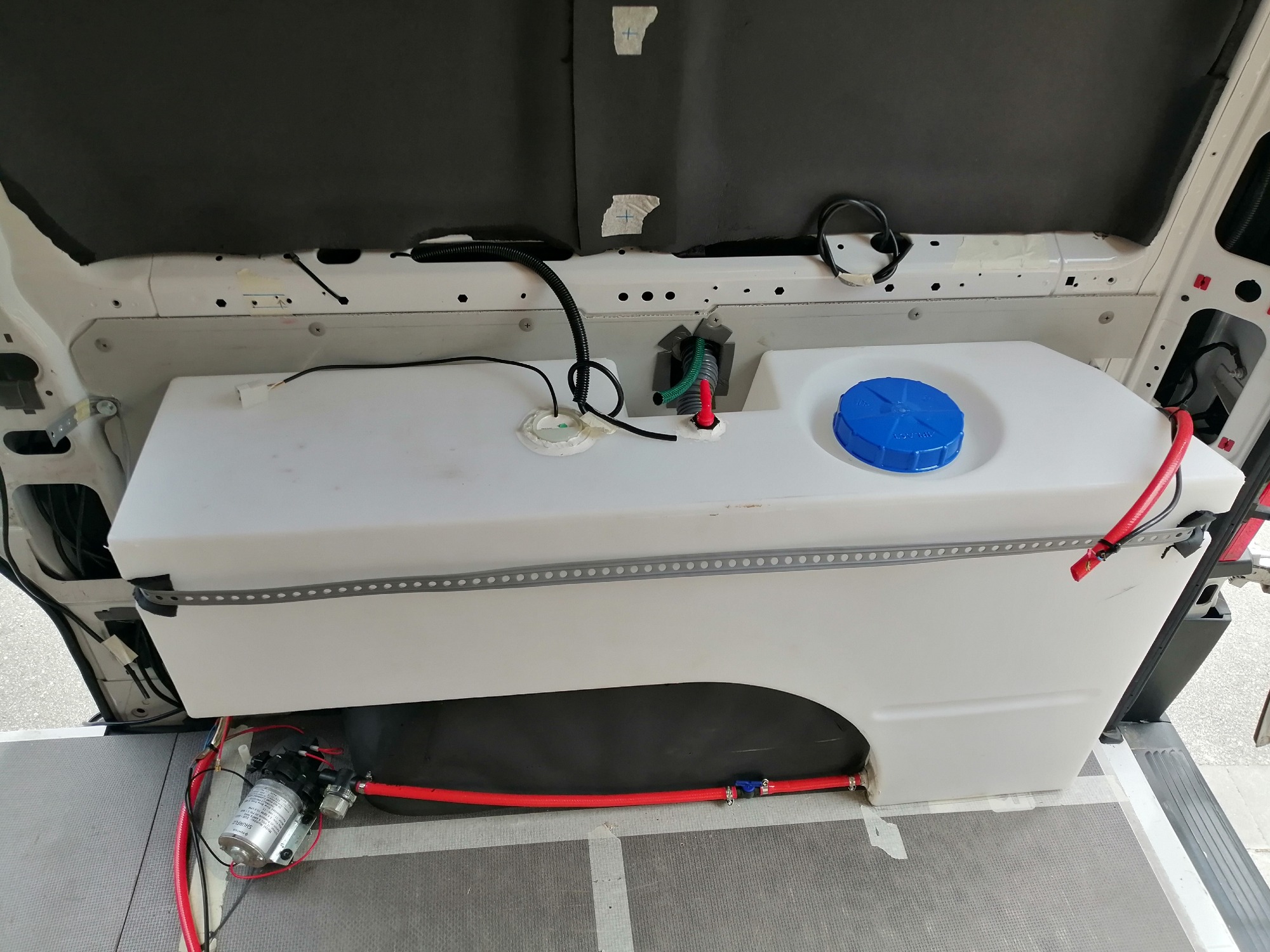

Aqui viene el sistema casi acabado


GuillaumeBCN

Enero 23, 2023, 16:43:44 pm #35 Ultima modificación: Enero 24, 2023, 19:47:35 pm por GuillaumeBCN

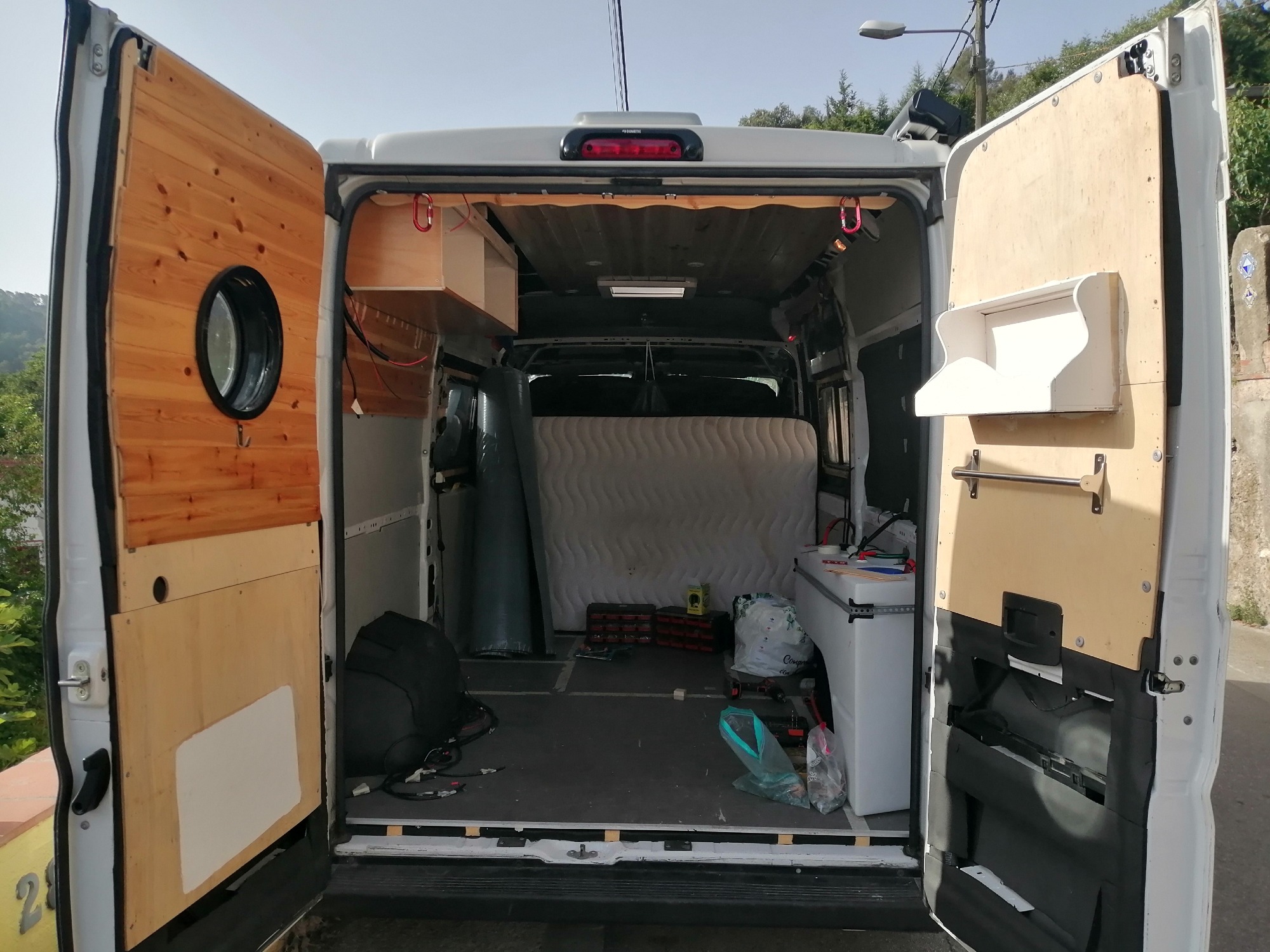

PANELADO

- 4 x paquetes de 10 lamas de friso pino natural barnizado (9.5x0.9x235 cm): 212,00 €
- 2 x contrachapados de 120 x 60 x 1cm para gañar unos centimetros de cada lado de la cama: 30€
- Panelado puertas de atras: reciclado de la antigua furgo
- Pack 9 listones Abet 1,3x2,5x200 cm (para fijar el friso sobre los lados laterales): 15€
- Pack 8 listones Abeto S/C 2,5x4,2x240 (para fijar el friso sobre el techo) cm : 28€
- 2 x fischer | sellante adhesivo polímero silicona negra MS Extreme tack (para pegar los listones en la chapa y no atornillarlos): 22€
👇👇👇👇👇👇
TOTAL APROX: 300 €

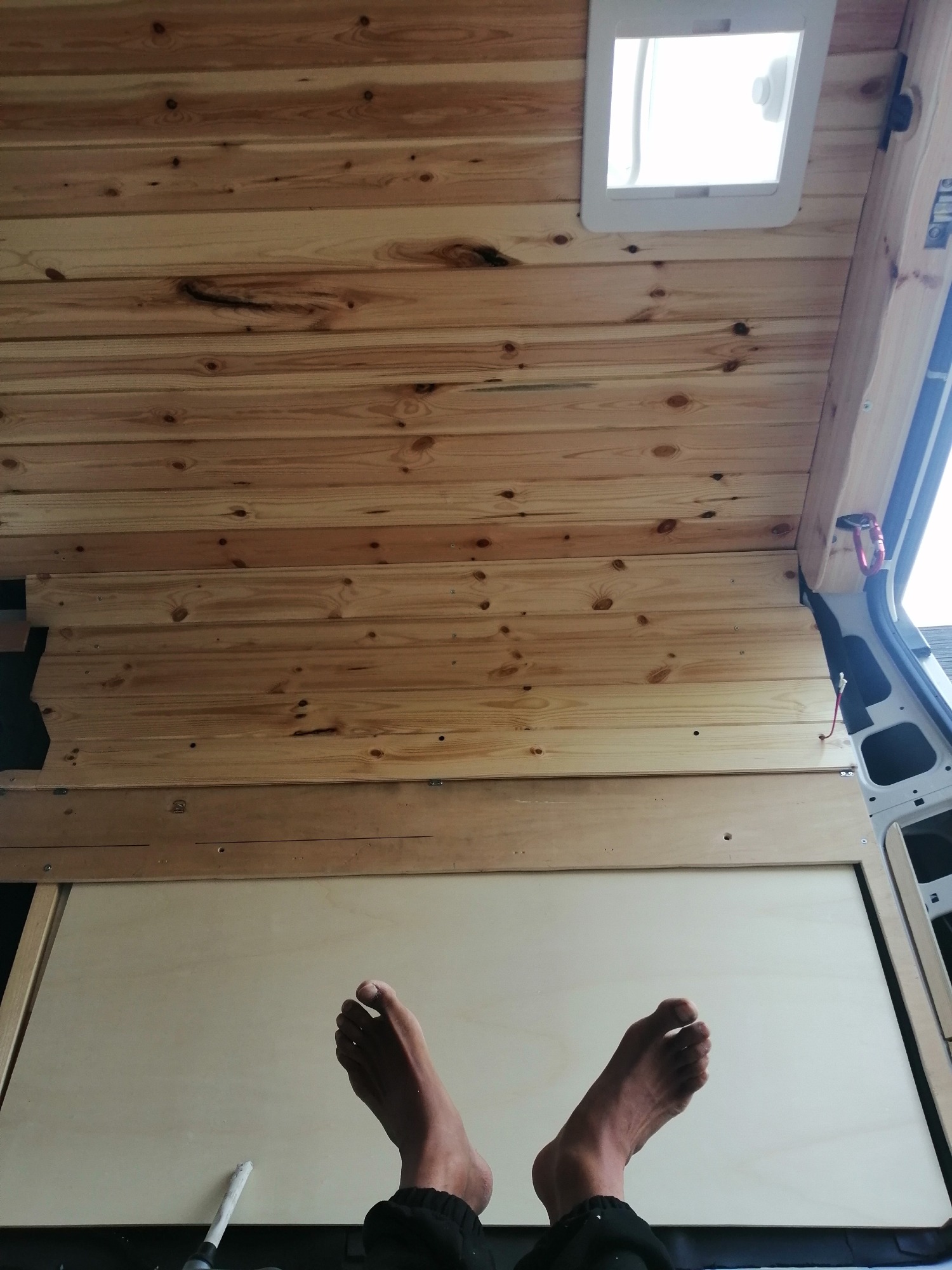

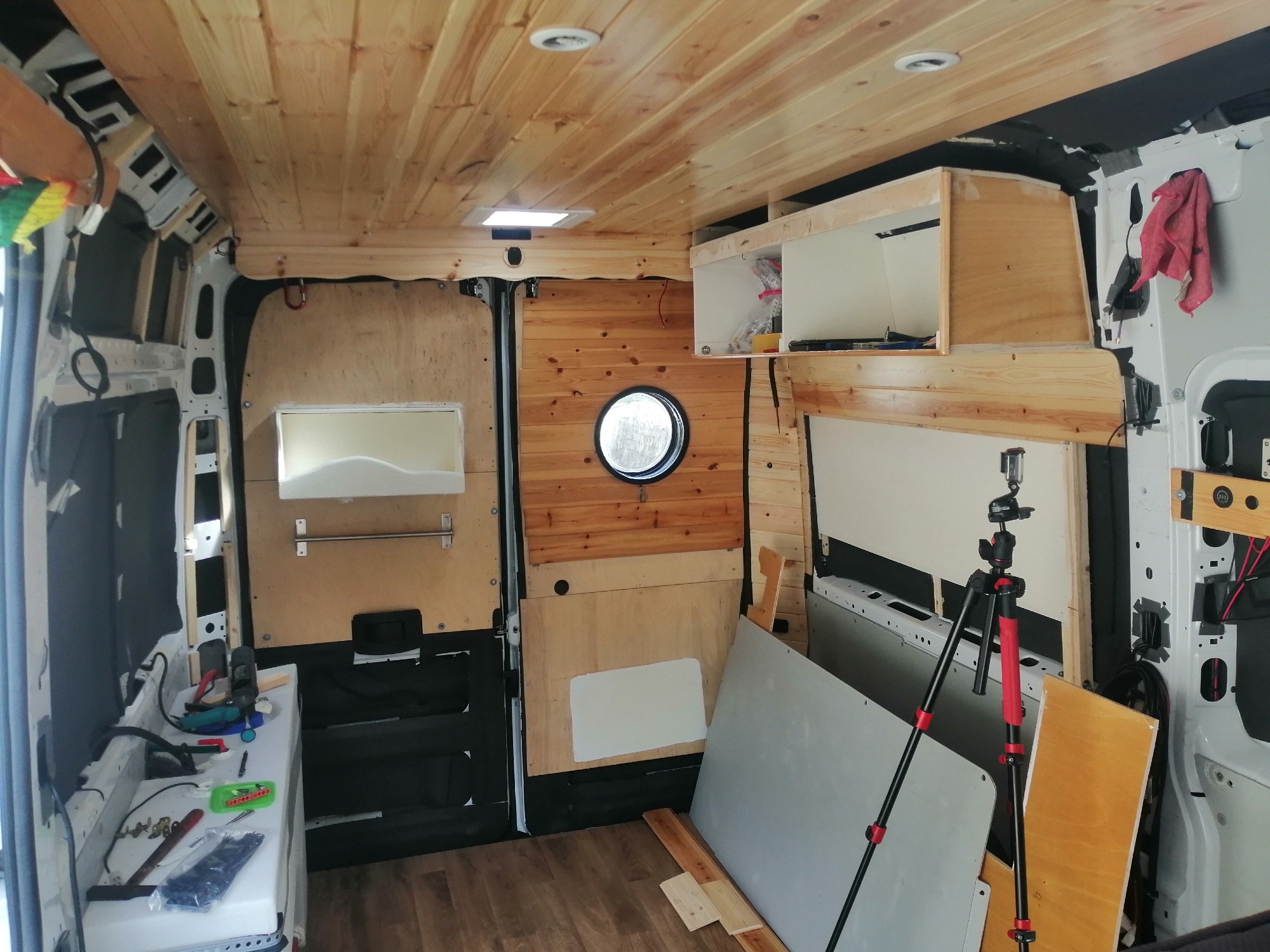

M'encanta esta parte del proceso, porque el esfuerzo se ve rapido y es el momento donde la furgo empieza a tener pinta de casita :).

El panelado es gusto de cada uno. Estoy enamorado de la textura organica de la madera, me genera un sentimiento de "estar en casa" y me hace sentir en un cocon. Asi que vamos con el panelado usando un friso de pino natural barnizado con acabado de nudos para darle un toque rustico ❤️


He podido reutilizar la "mini" biblioteca que tenia en mi antigua furgo y ponerla en la misma puerta trasera

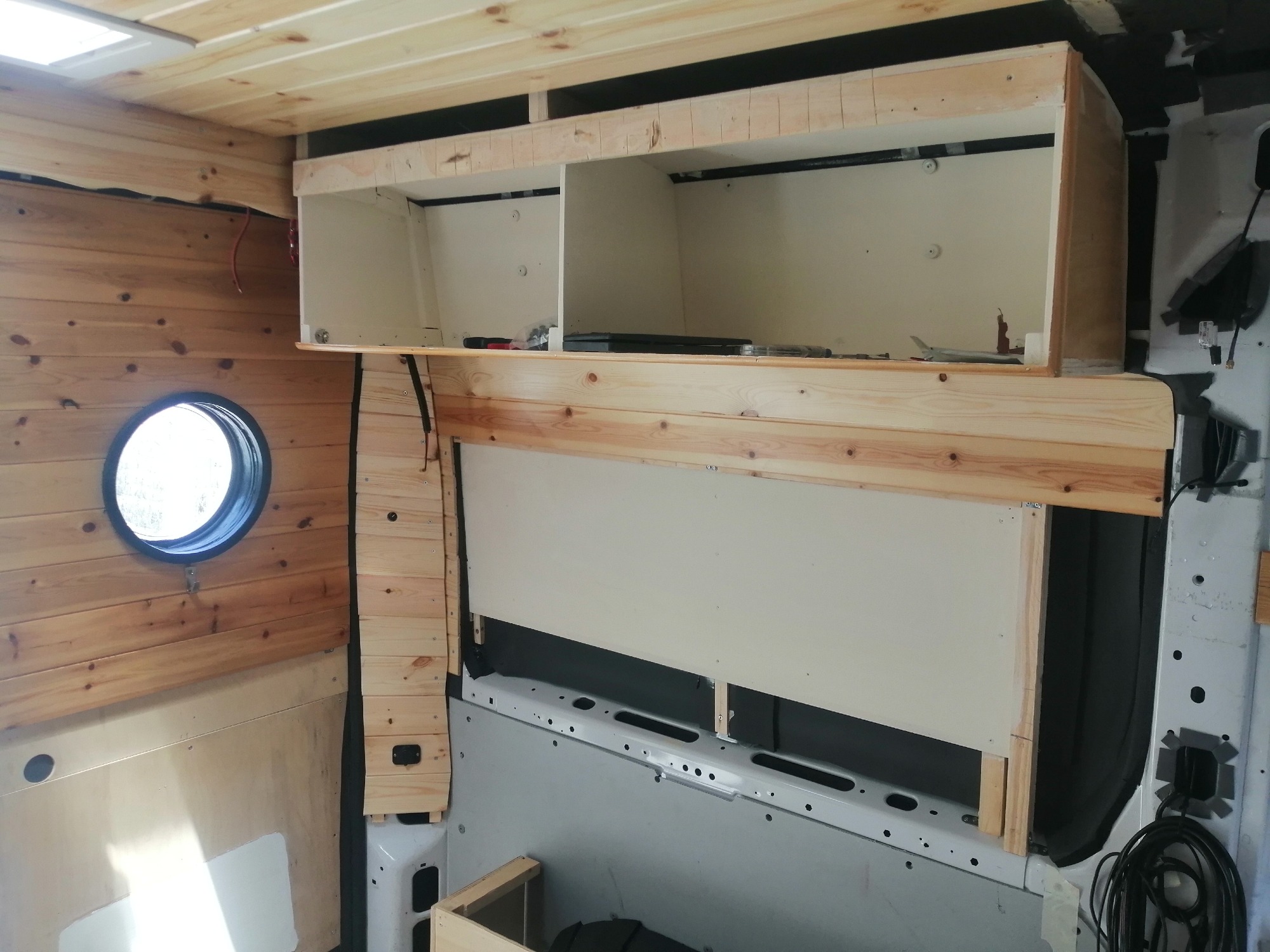

Tambien, la estanteria arriba de la cama esta reciclada de la antigua furgo. La forma de la chapa no era la misma, pero con un poco de retoque, entro perfectamente :)



Todavia no tengo la cama, pero empiezo a soñar mirando los nudos del pino.

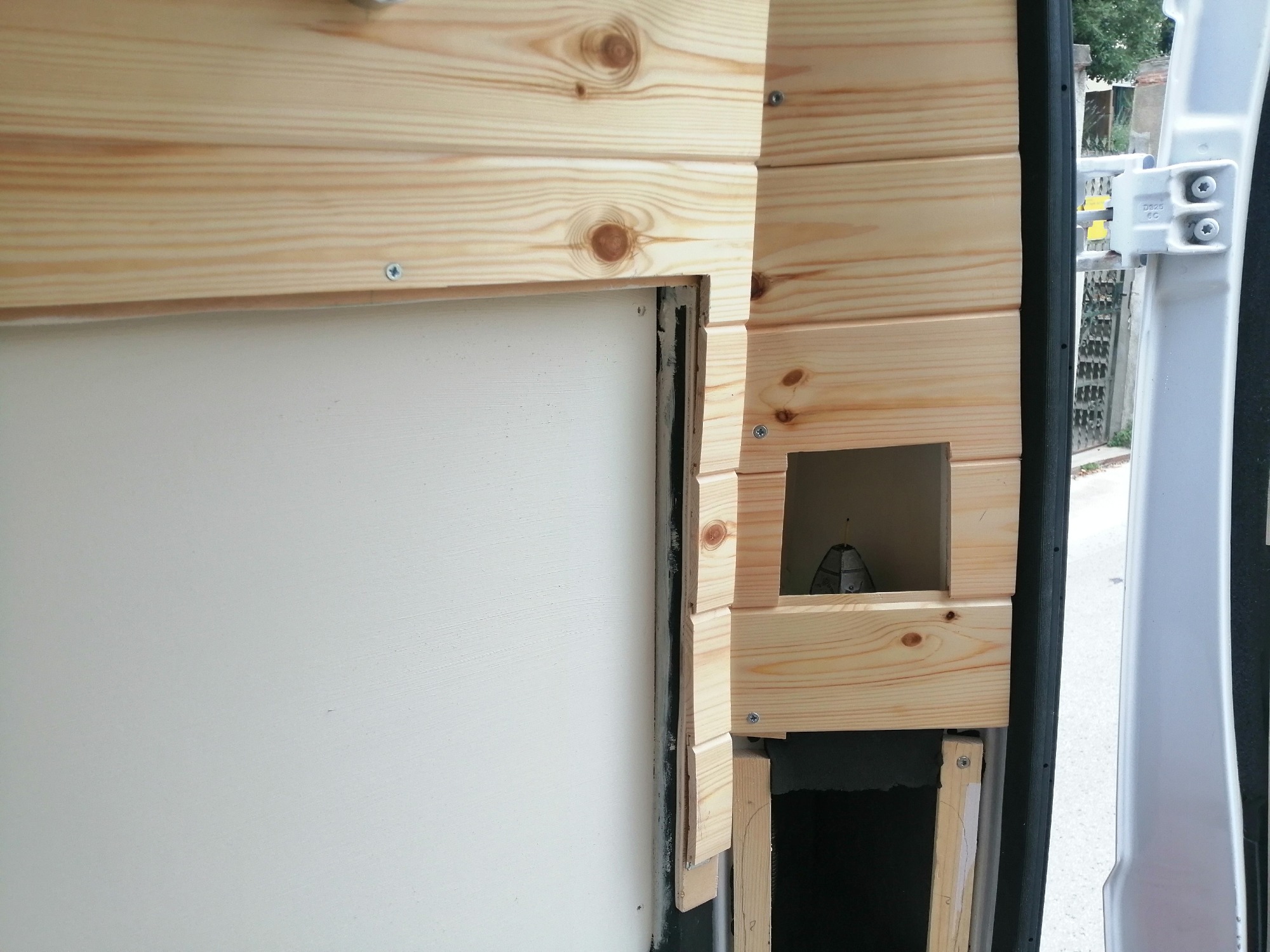

Este rincon, lo he hecho por "el amor al arte". Queria usar el espacio del nervio para crear un mini rincon al lado de la cama para guardar aceites esenciales, unguentos, ensencios, etc

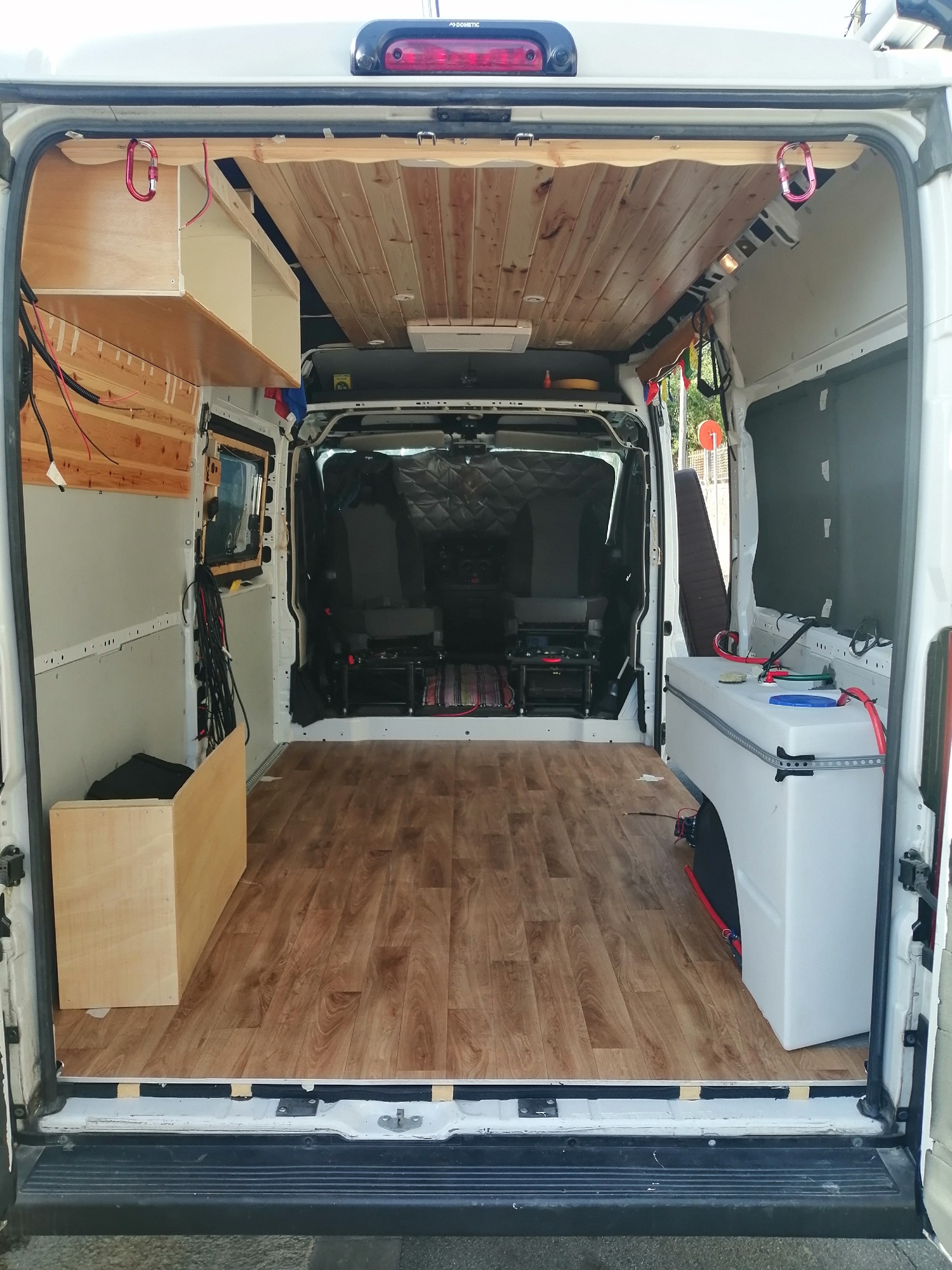

Tambien disfrute para poner el suelo de vinilo


GuillaumeBCN

Enero 24, 2023, 19:46:24 pm #36 Ultima modificación: Enero 24, 2023, 19:48:48 pm por GuillaumeBCN

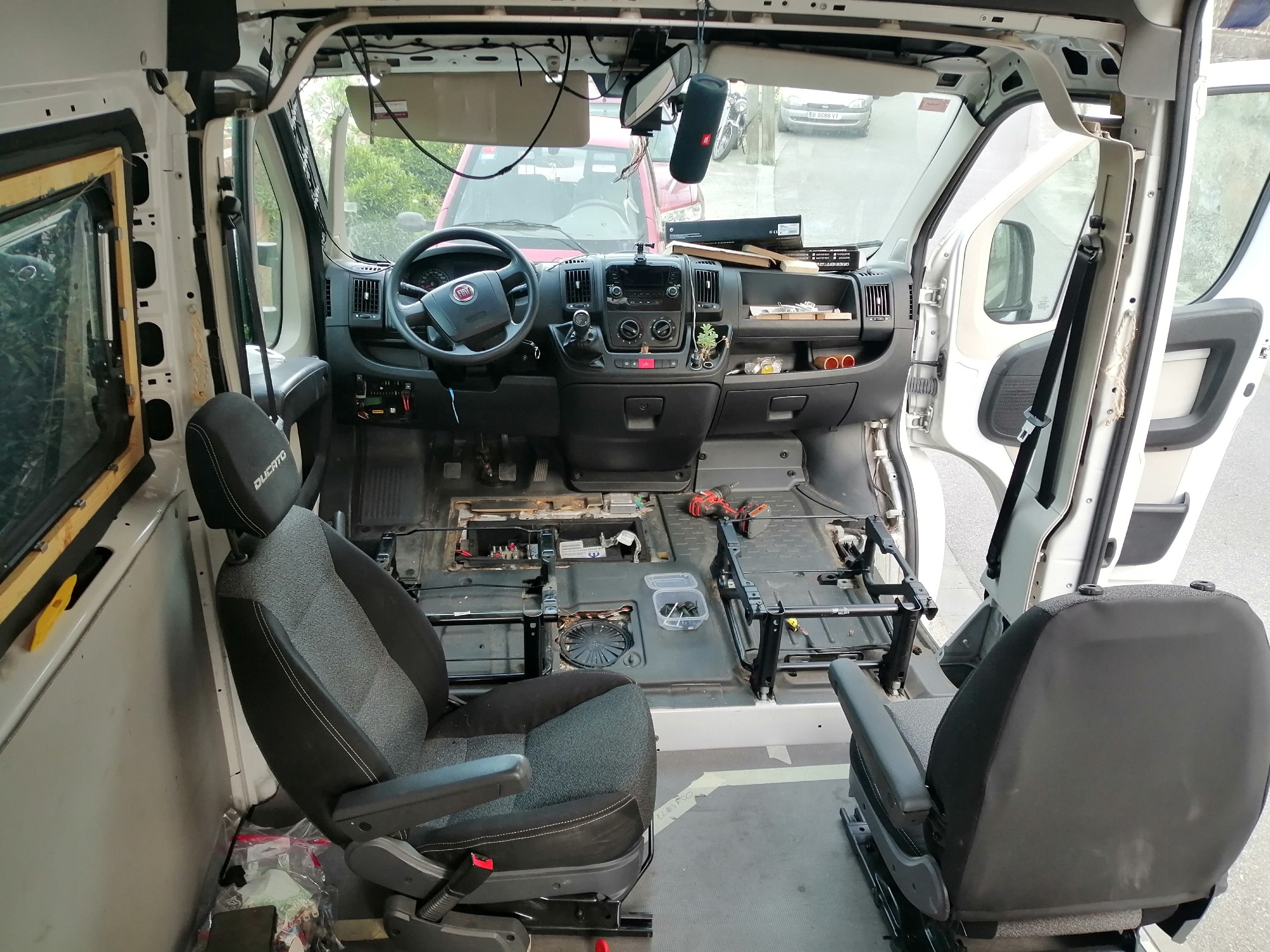

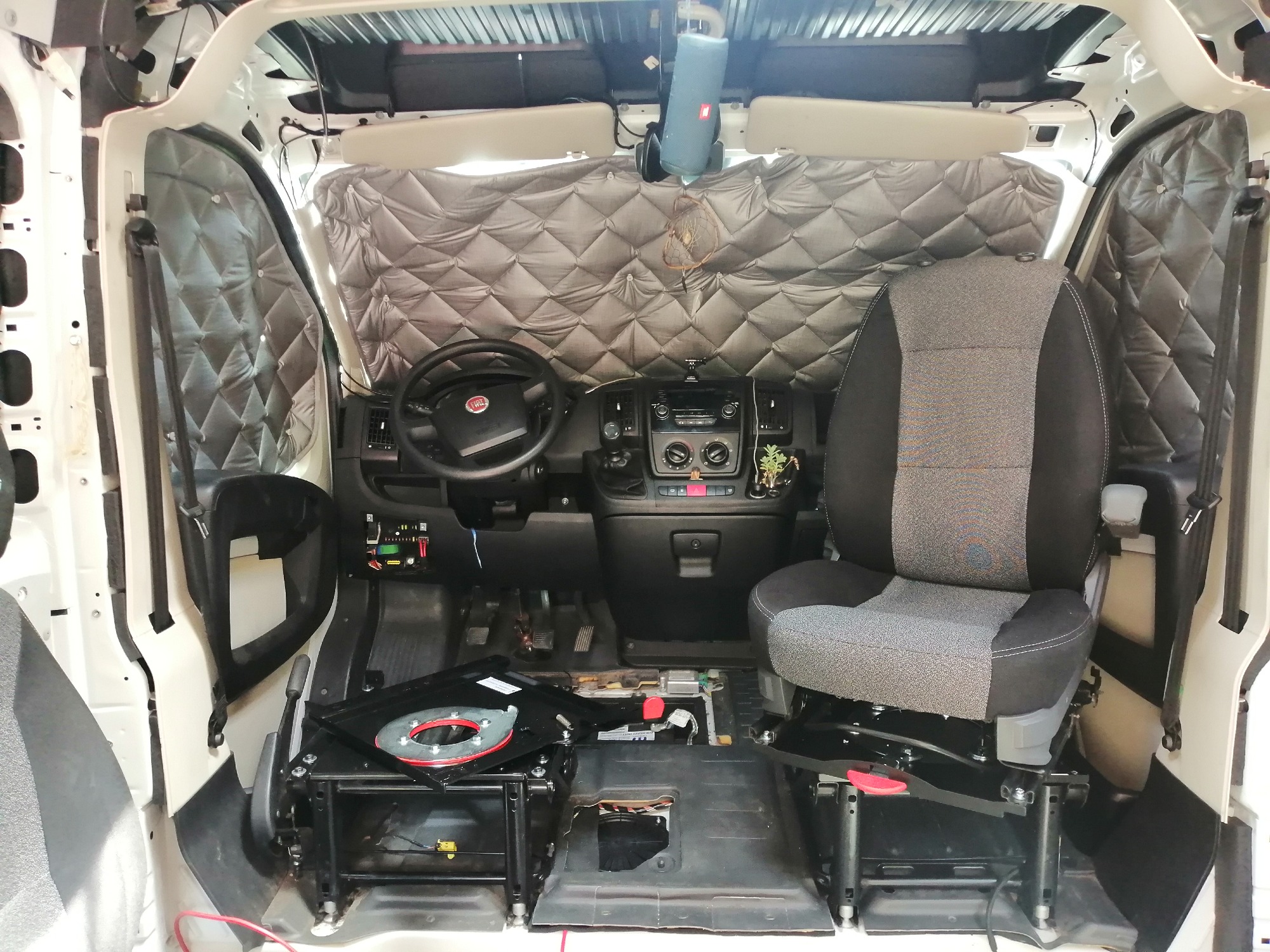

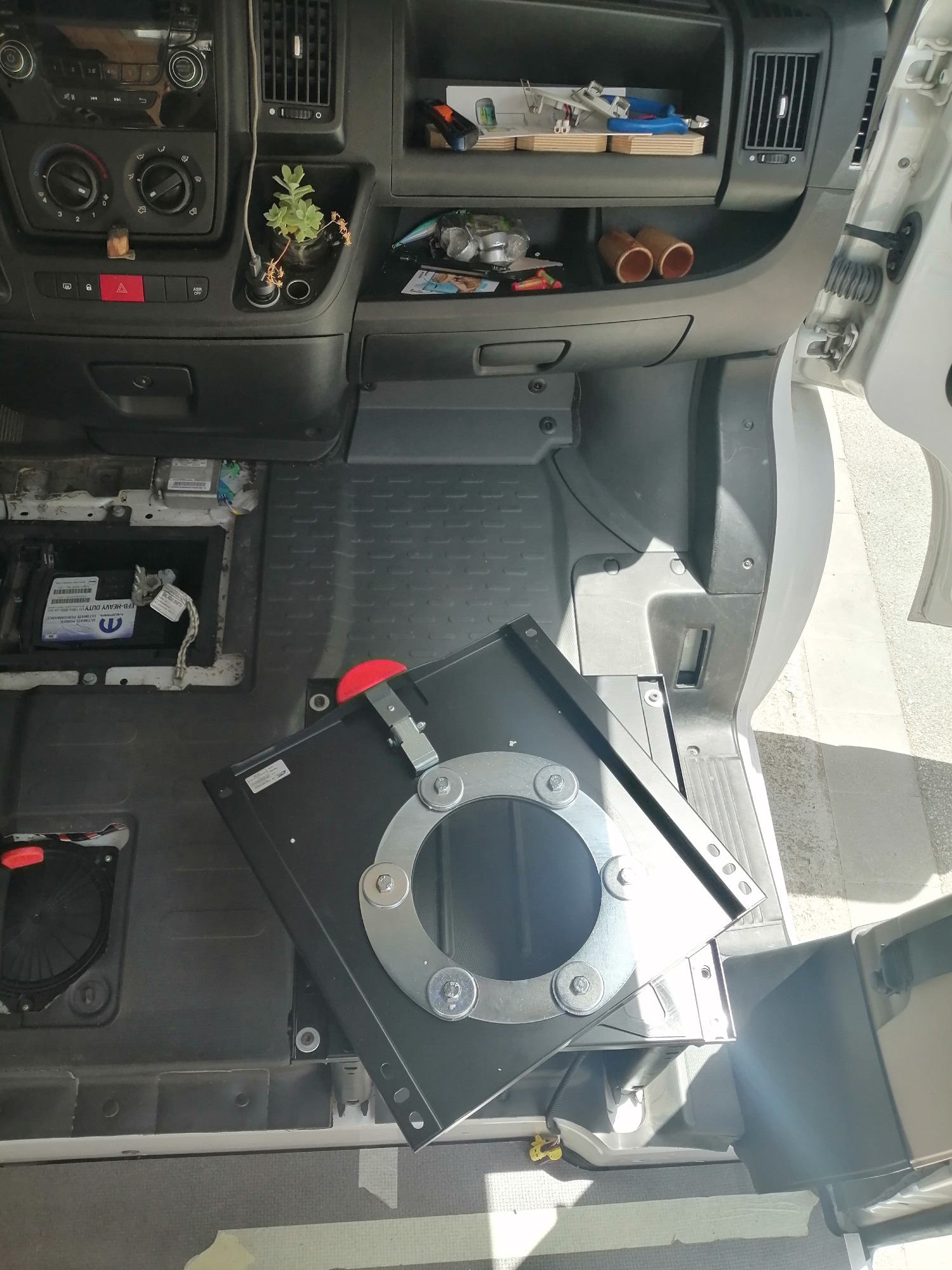

ASIENTOS GIRATORIOS
- Asiento copiloto: 955 €
- Base Giratoria Ducato Conductor: 111 €
- Base Giratoria Ducato 250/290 acompañante/conductor (a partir 2006): 111 €
👇👇👇👇👇👇
TOTAL APROX: 1200 €




Para esta fase, he seguido el hilo super bien explicado de un otro forero Alberto 577,  que os dejo aqui y tambien este video en Youtube






Proxima etapa, el mueble de la cama  :roll:

Phoenixtoledo

Muy chulo todo ¿Por qué has puesto las bases giratorias diferentes?
Camperización de nuestra abejita Bee: https://www.furgovw.org/foro/index.php?topic=378660.0

GuillaumeBCN

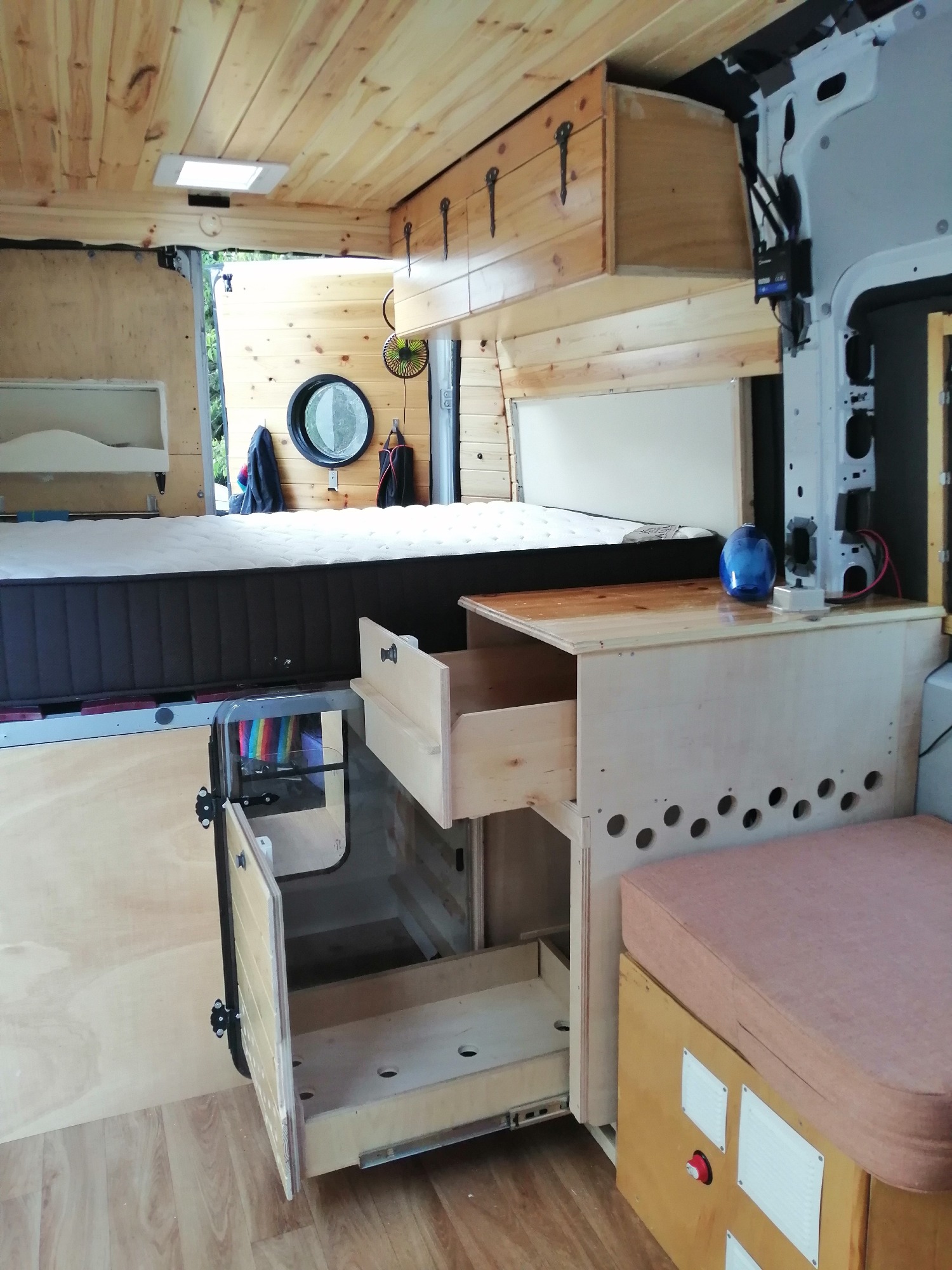

MUEBLE CAMA



El mueble de la cama 🛏️ 😴 ha sido un verdadero rompecabeza porque queria:
- unos espacios de almacenamiento "classicos" accesibles por la puerta trazera para poner el material de escalada, pesca, mesa, sillas de camping, y otros jugetes, etc,
- unos cajones accesibles por la parte cocina para poder almacenar las utencilios, comidas, botellas,
- un espacio para secar los bolets y plantas medicinales que vamos cosechando en nuestros viajes con mi pareja.

 .palmas Vamos al lio ! .palmas

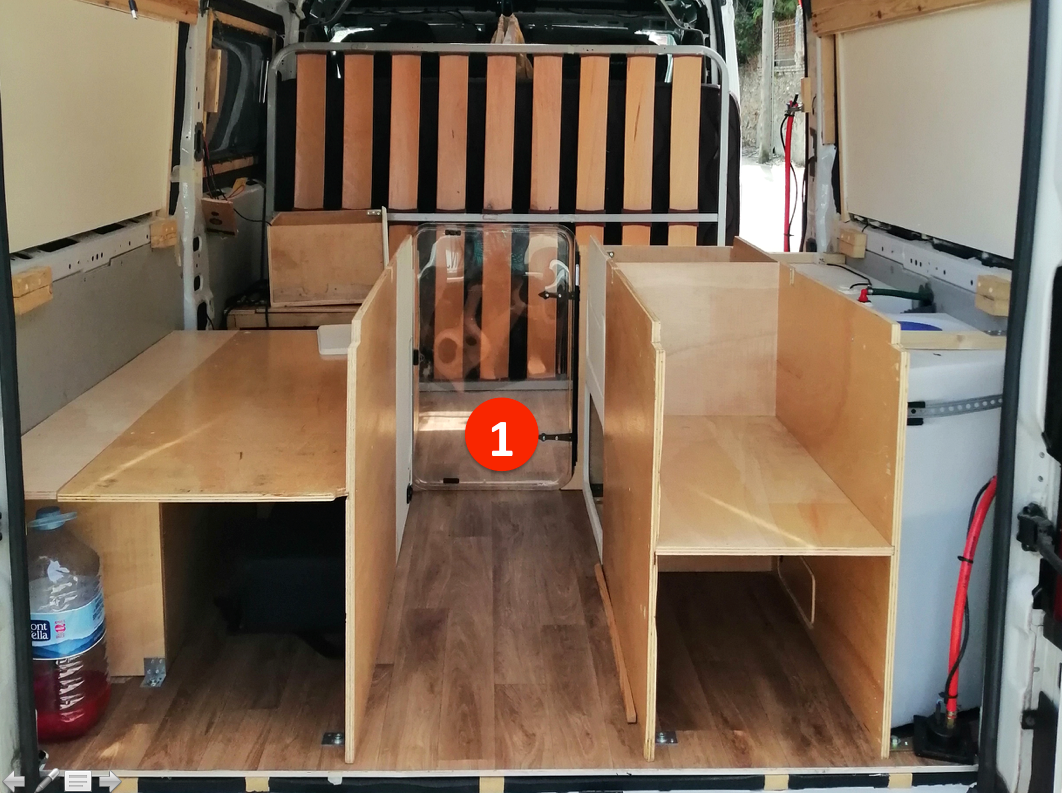

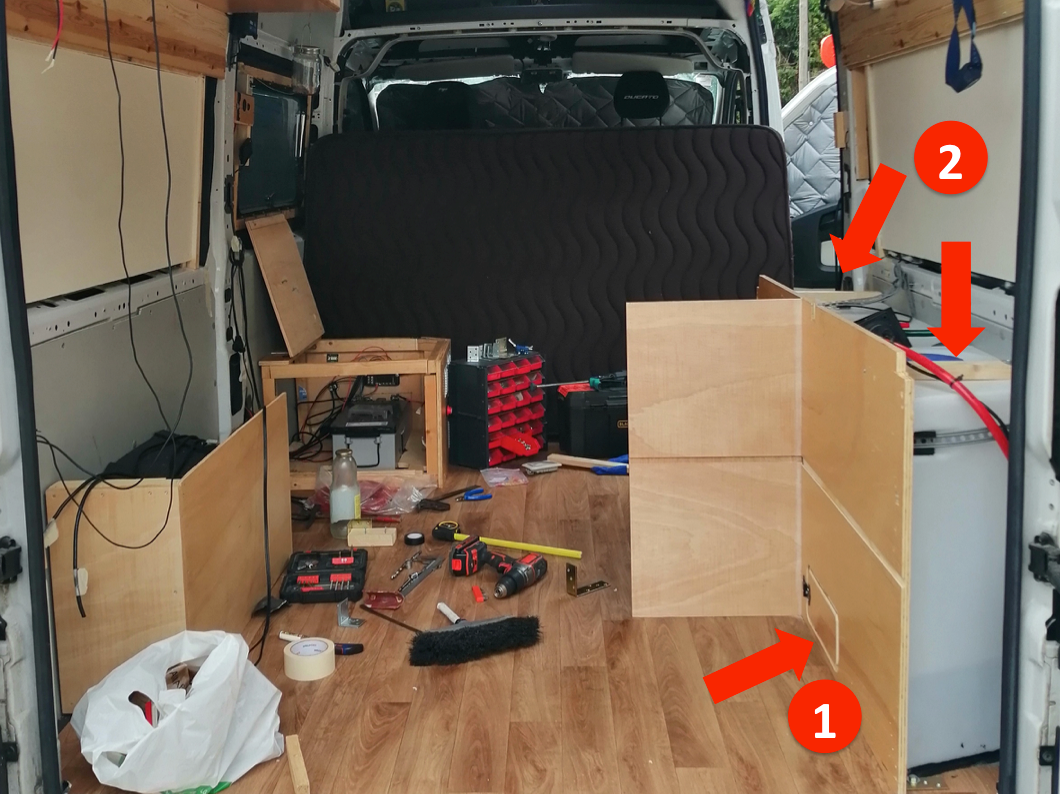

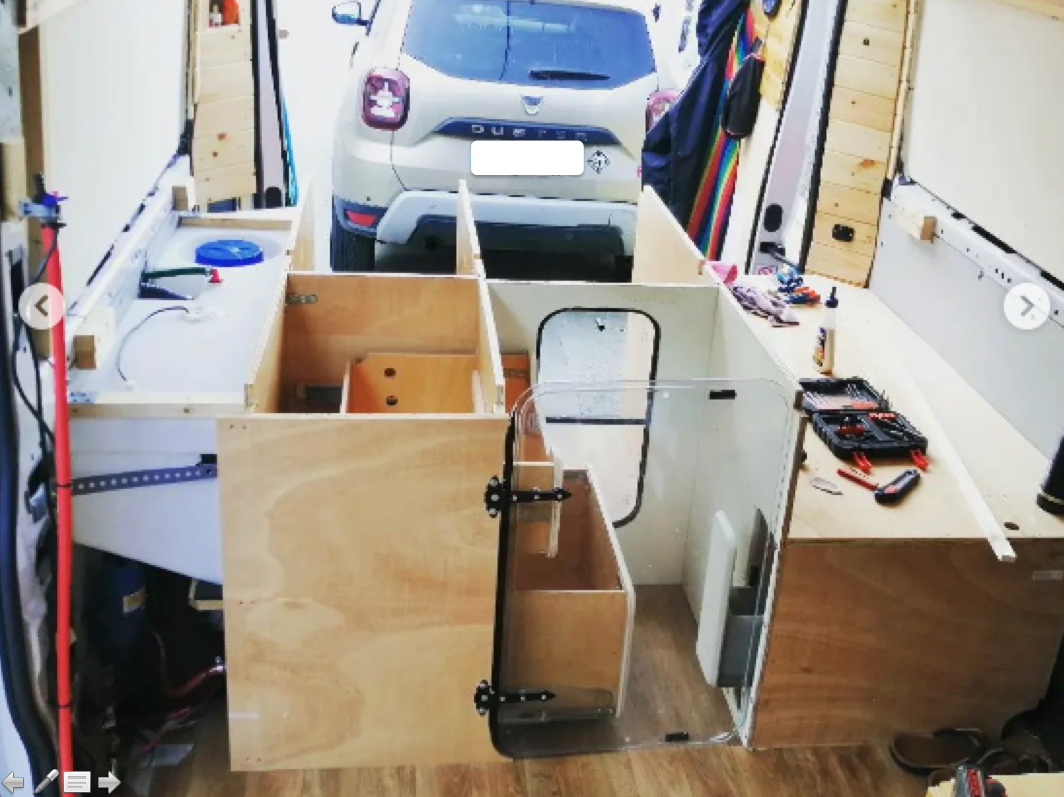

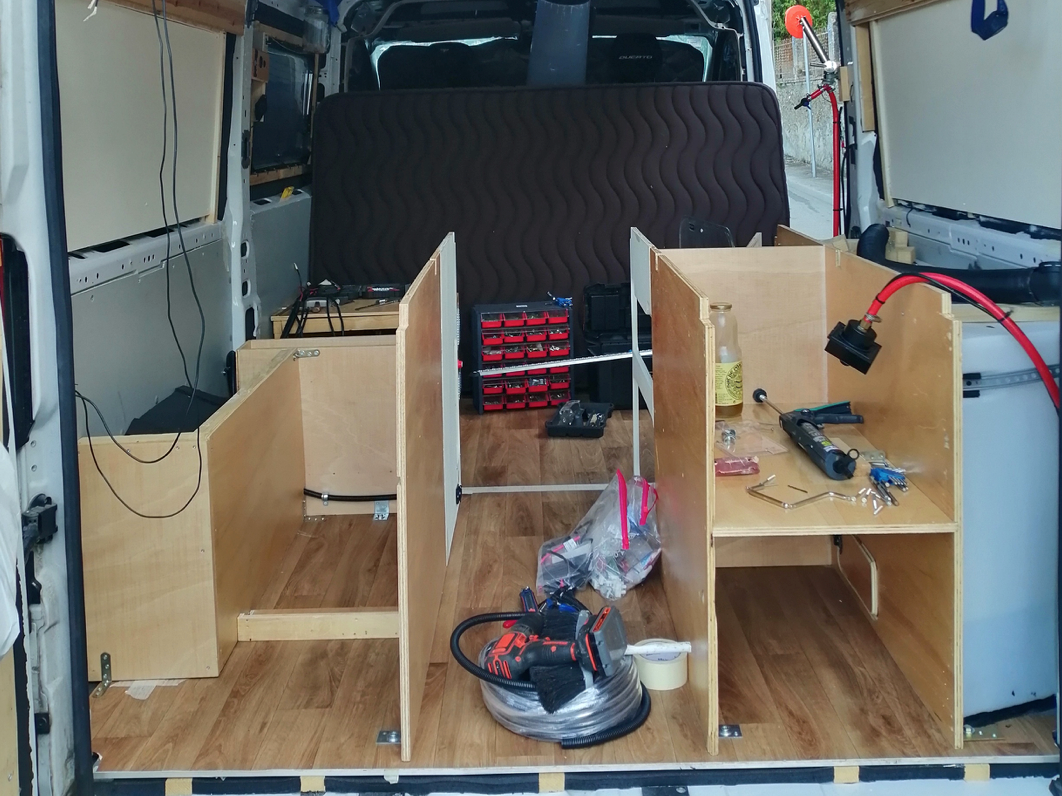

Empezé para poner el contrachapdo en el lado derecho para bloquear de manera lateral el deposito de agua pasa ruedas (re-inforzando la cinta de fijacion metalica que habia atado en el nervio) y puse dos listones (2) en la parte superior del deposito para bloquearlo de manera vertical. Tambien, hice una pequena puerta (1), para poder acceder de manera rapida a la llave que he puesto a la salida del deposito de agua, en caso de mantenimiento

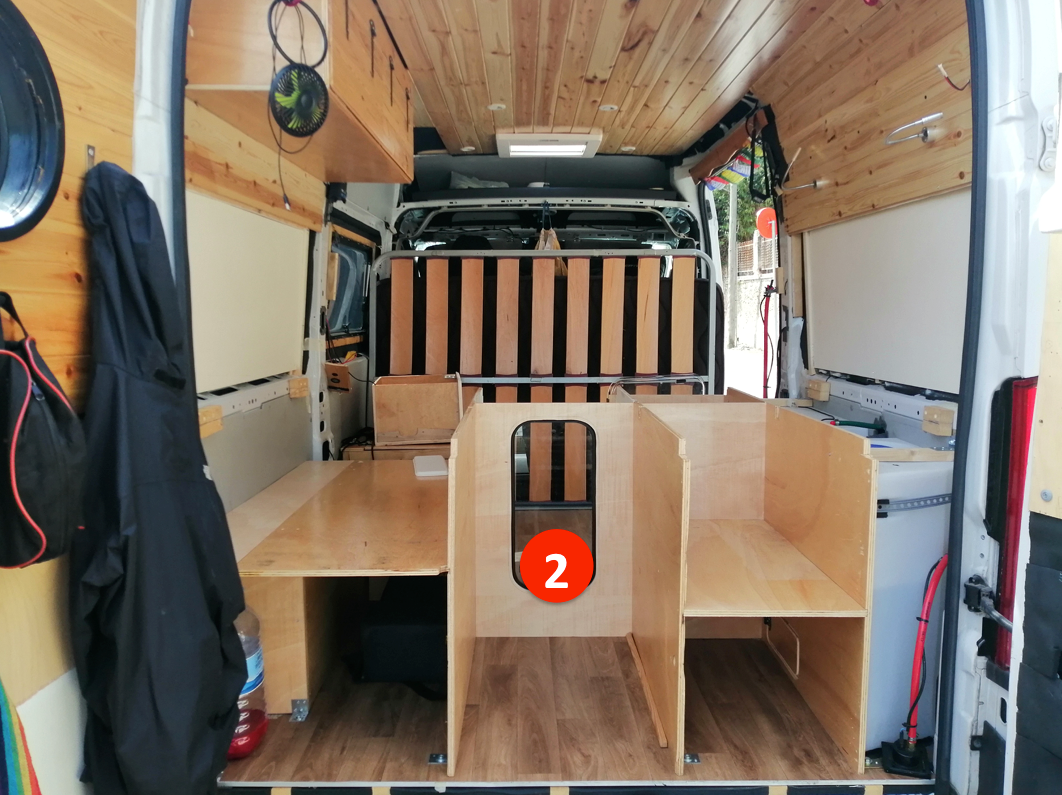

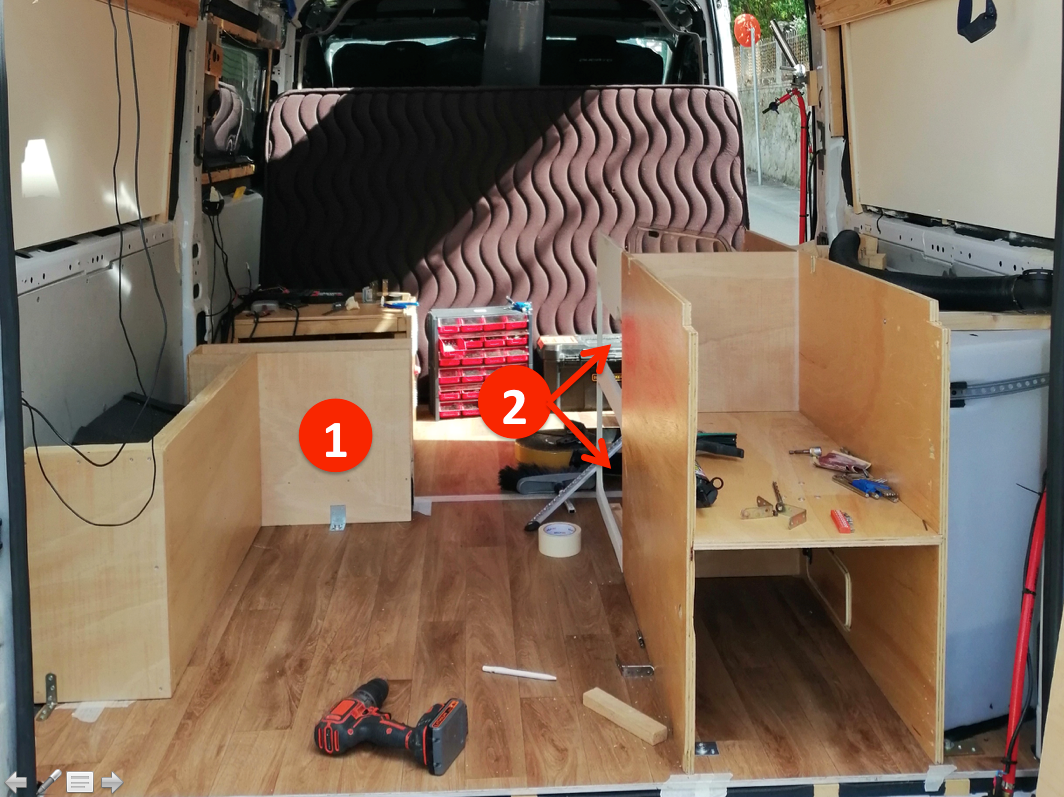

la parte (1) es un cajon para almacenar botellas y la (2) los futuros cajones para los utencilios de cocina

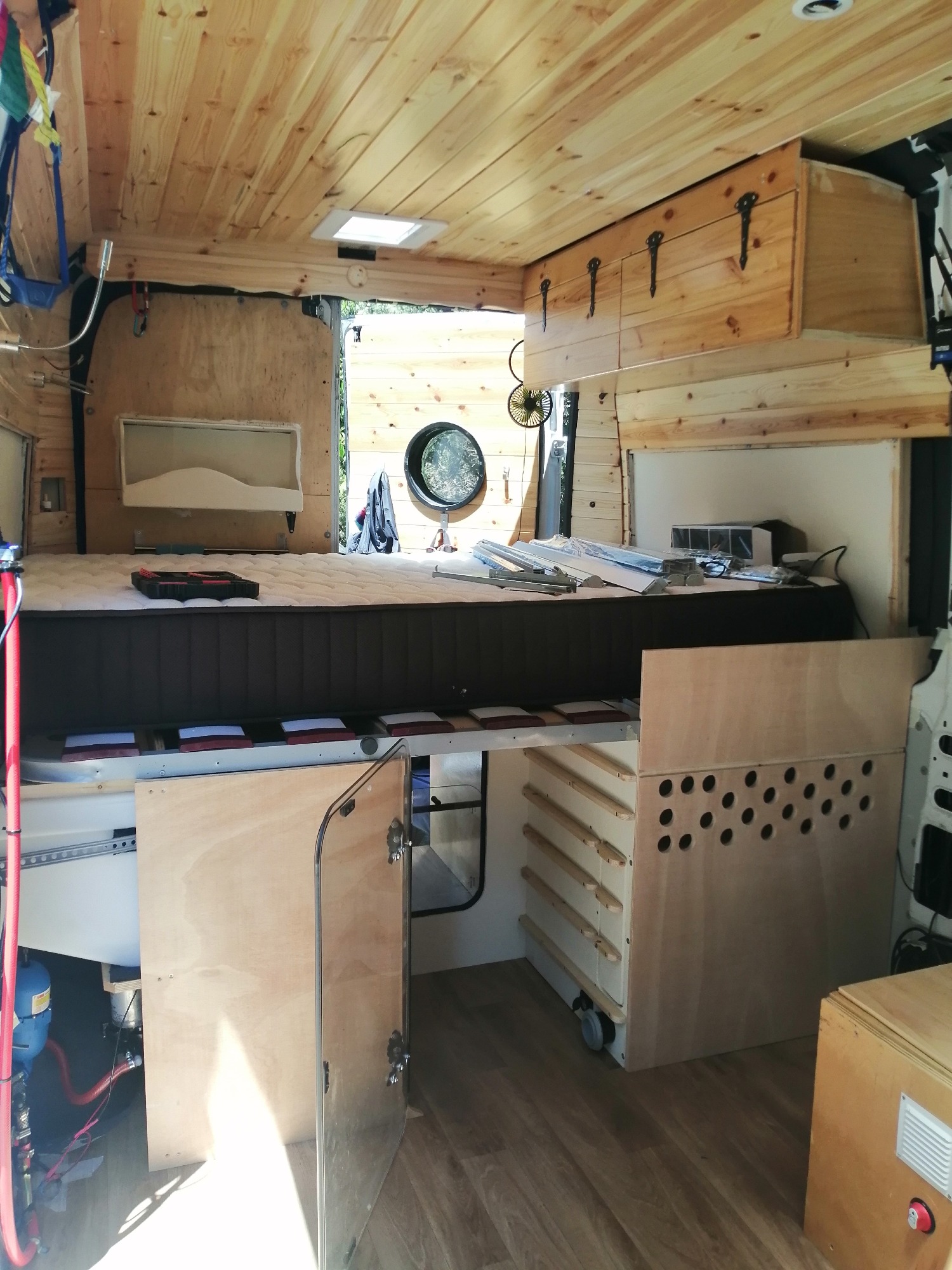

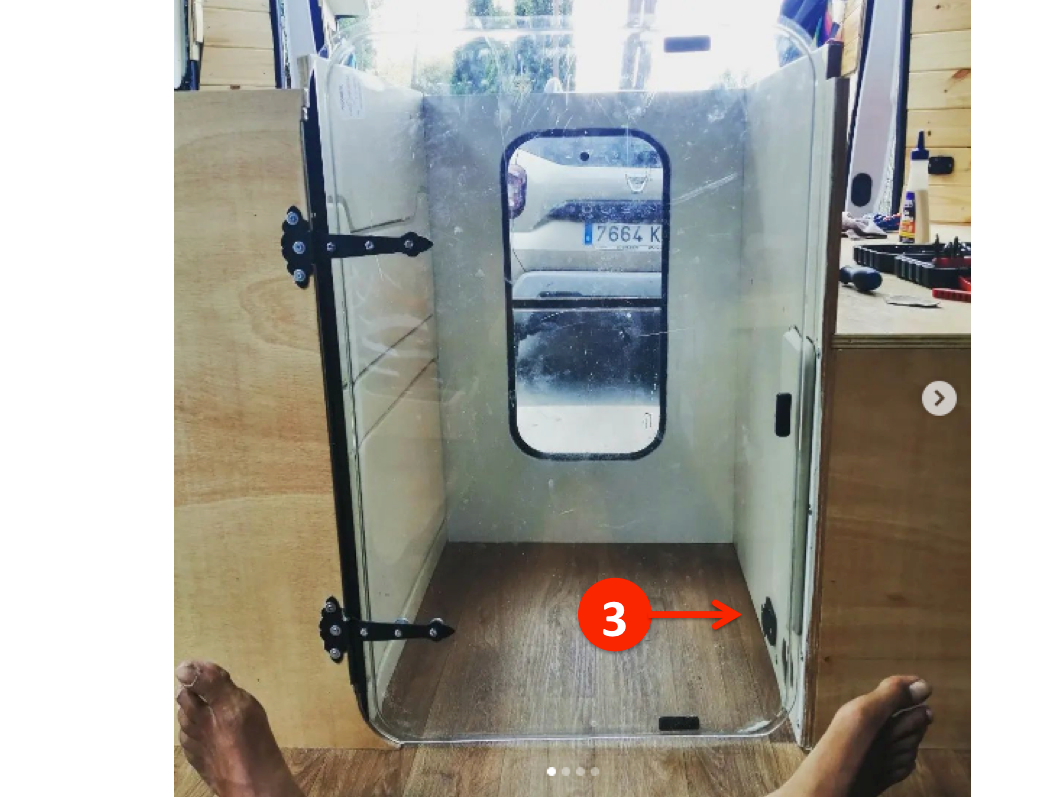

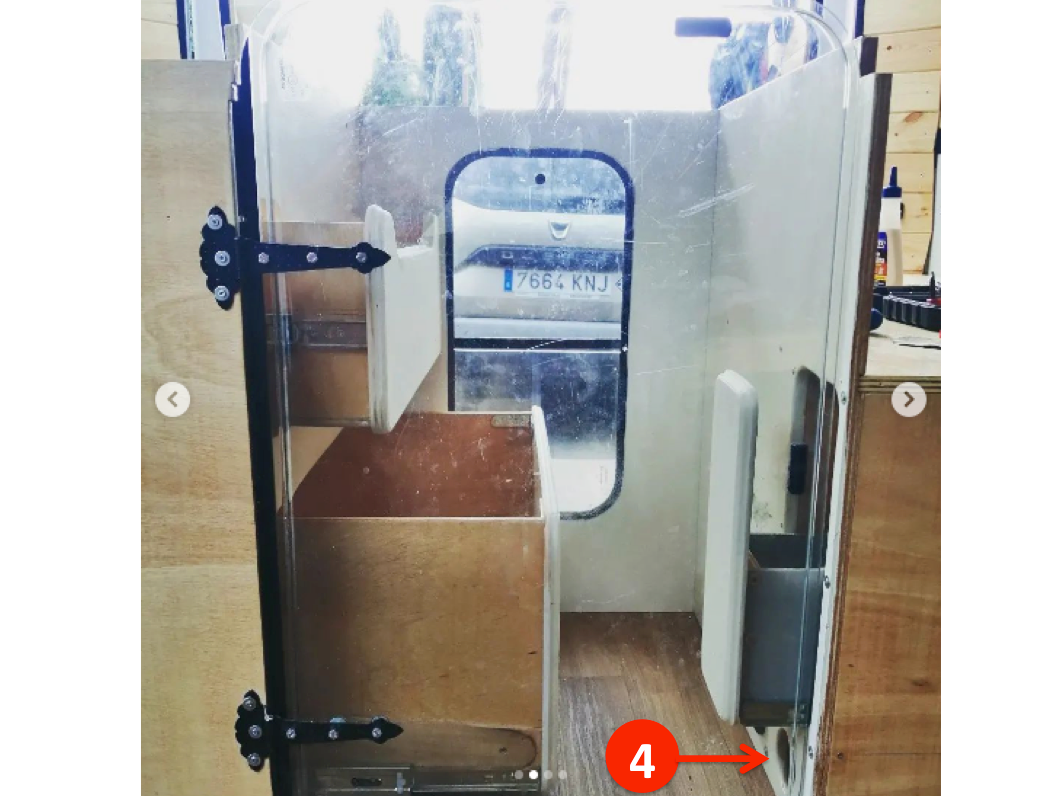

Lo que viene despuès es para el secador de plantas & bolets. El (1) es una ventana que habia recuperado de mi antigua furgo y que servira de puerta transparente para el secador de bolets y plantas. El (2) es otra ventana recuperada que permitira dejar salir el aire humedo del secador

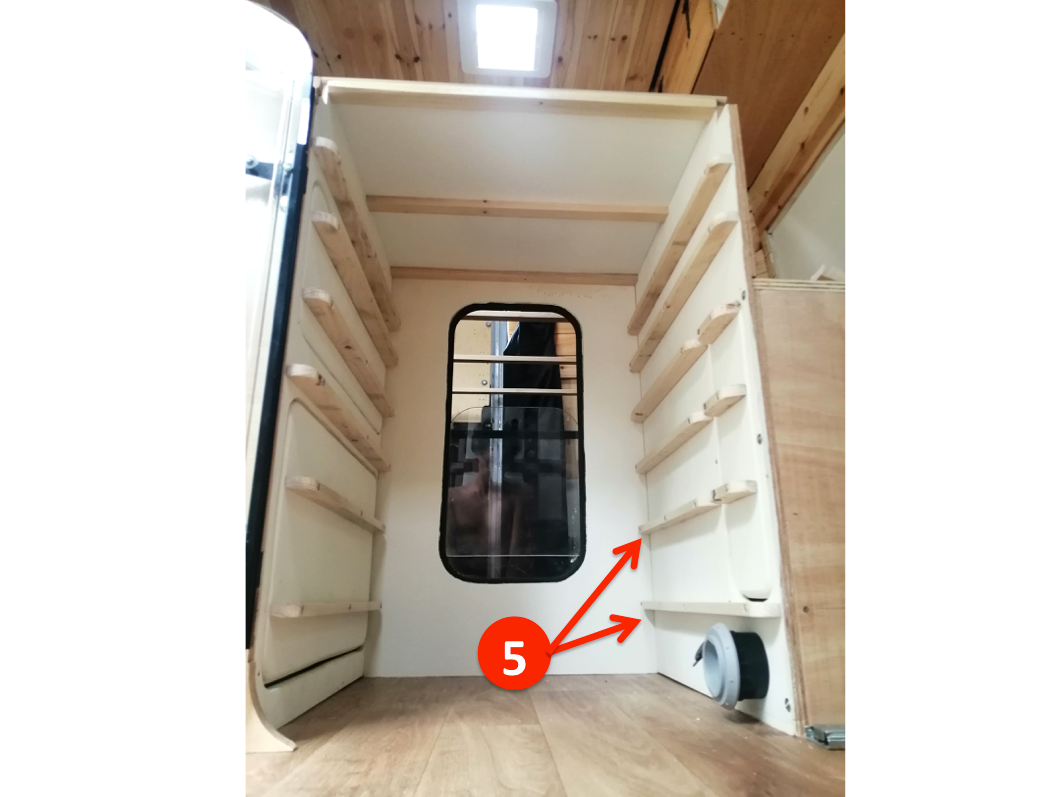

En el punto (3) es una salida USB para conectar un ventilador y hacer circular el aire dentro del secador. El punto (4) es la salida de aire de la calefacion estacionaria. El punto (5) representa varios apoyos para las bandejas sobre cual secaran las plantas

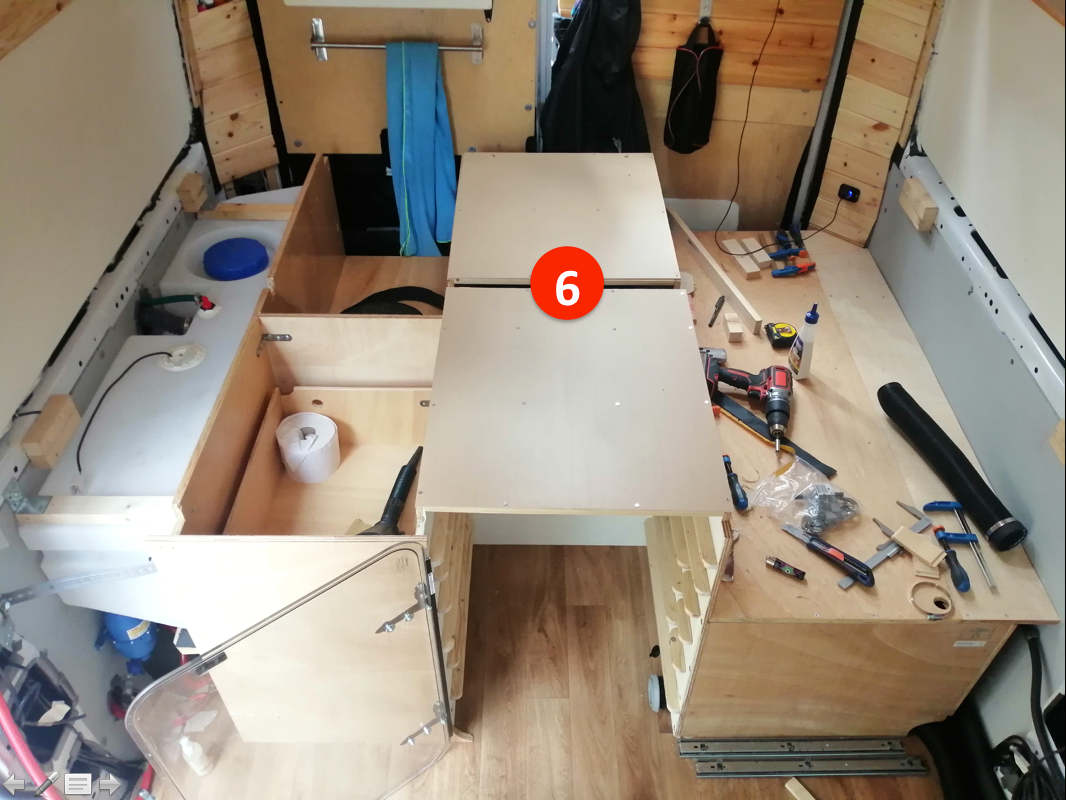

En (6) lo que quize hacer es tapar el secador por arriba para proteger el futuro colchon de la humedad que saldra del secador

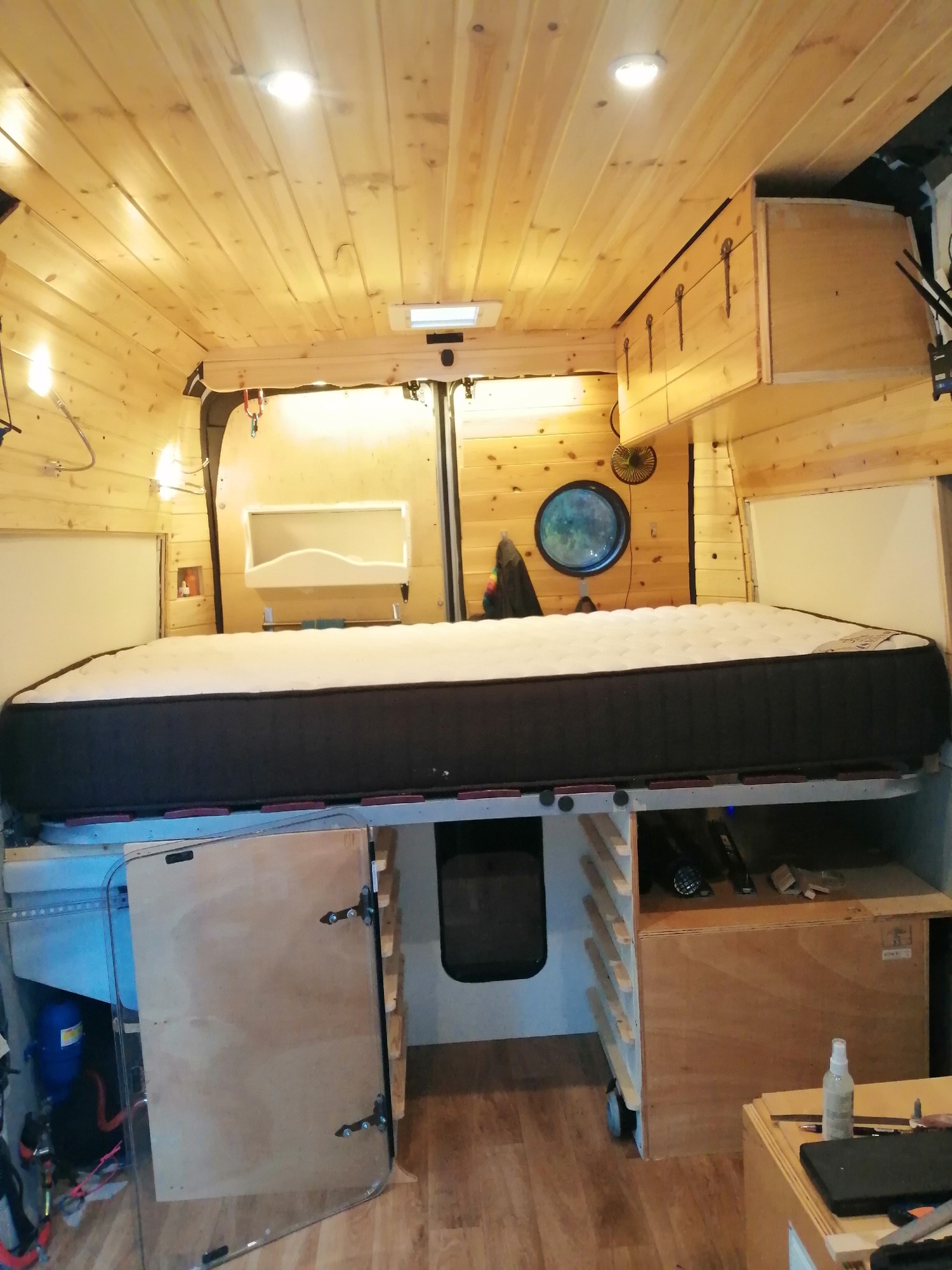

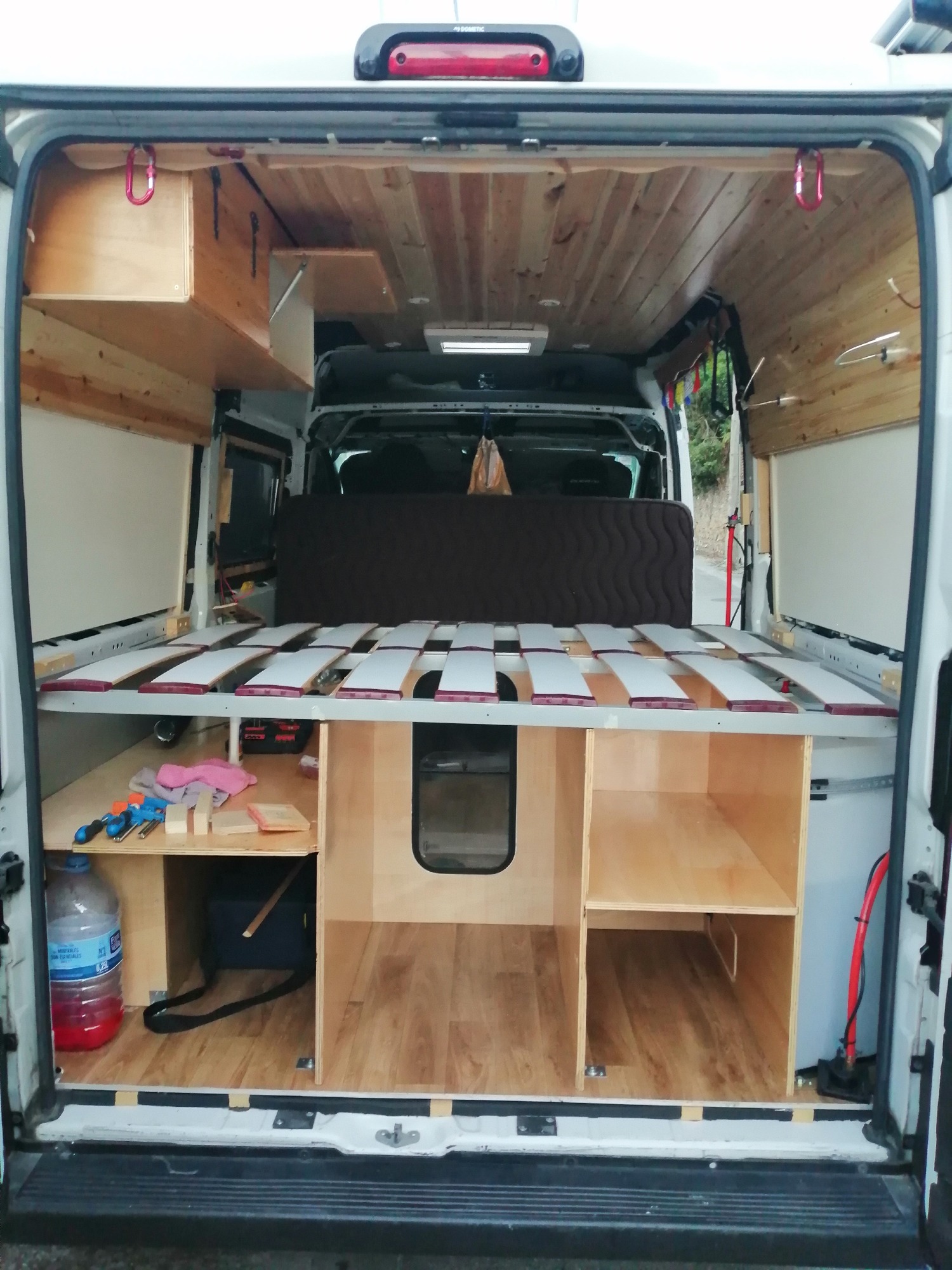

Ya casi acabando, he podido reutilizar el somiere que tenia en mi antigua furgo

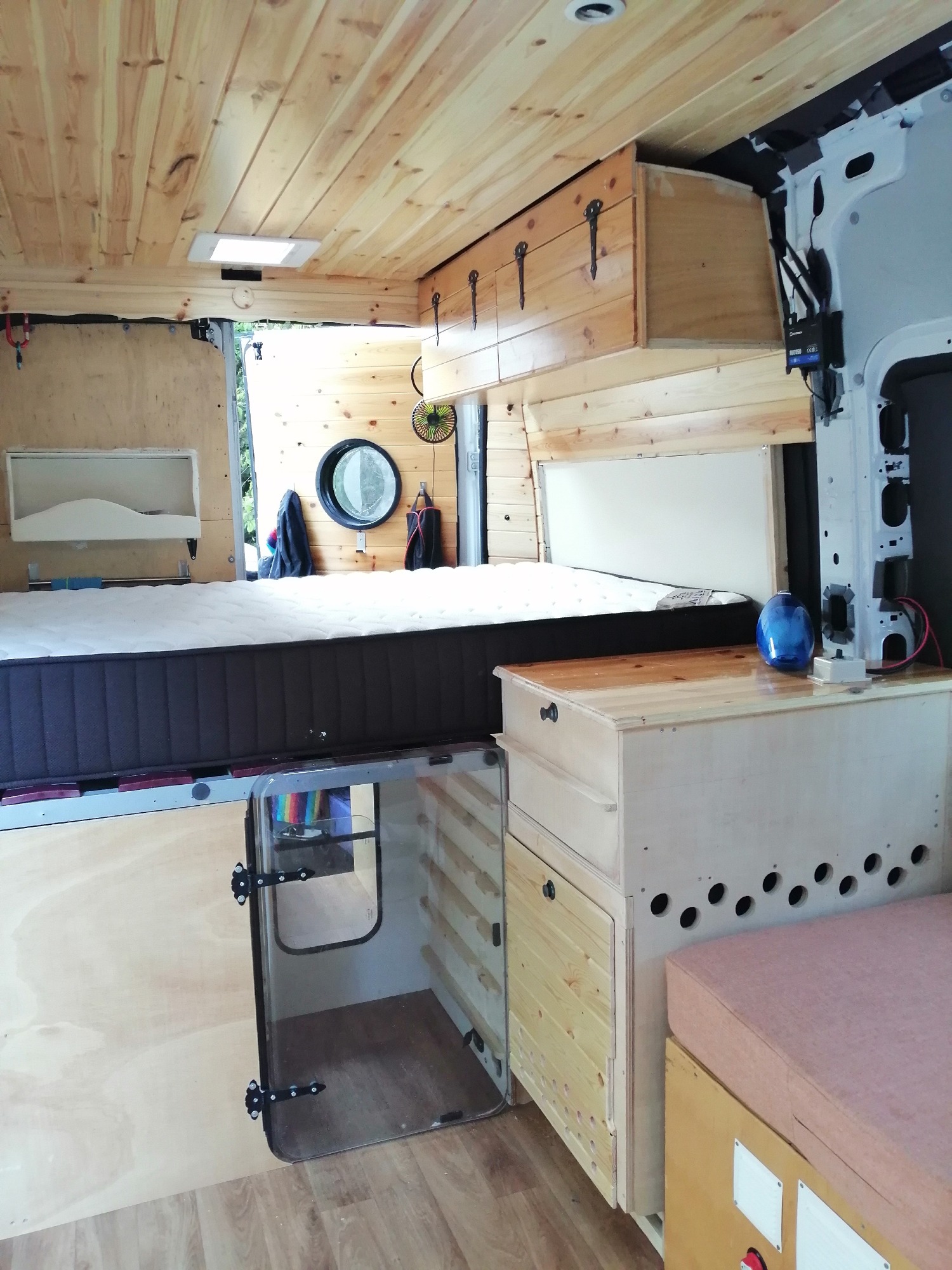

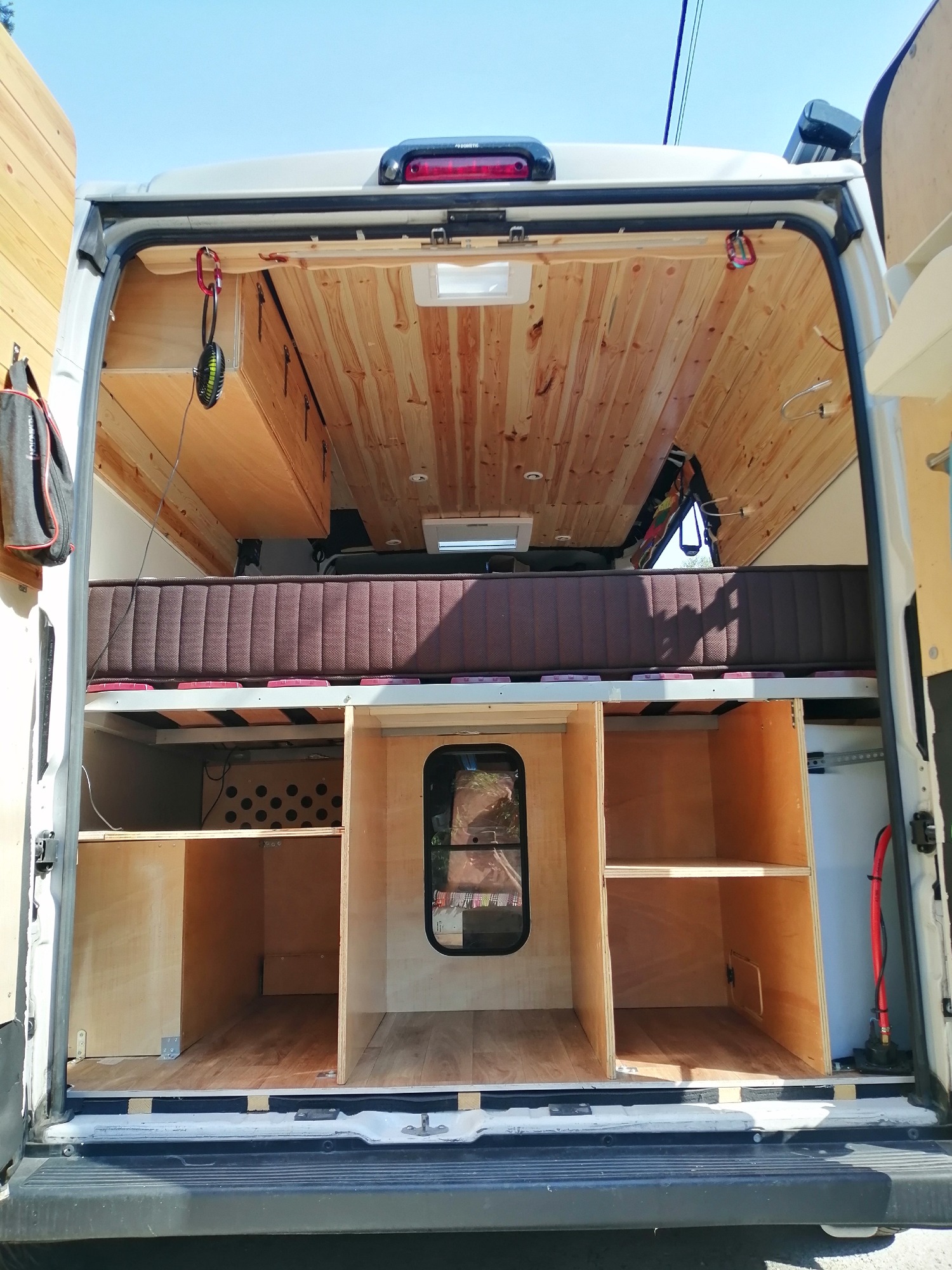

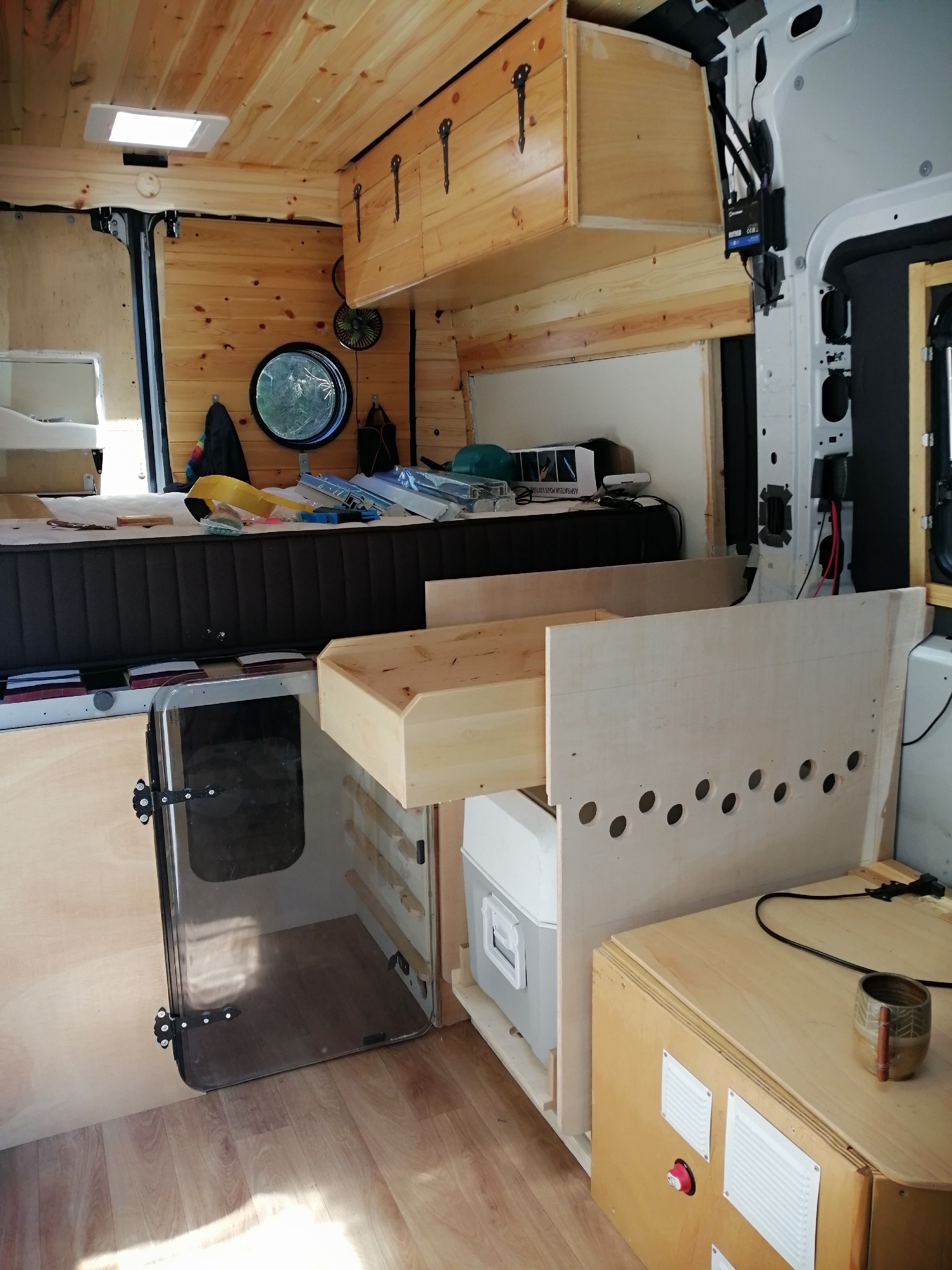

Y voila ! .sombrero

.palmas

GuillaumeBCN

Febrero 10, 2023, 15:10:44 pm #39 Ultima modificación: Febrero 10, 2023, 15:12:51 pm por GuillaumeBCN

MUEBLE COCINA (PARTE 1)

- Nevera MobiCOOL 40: 300€
- Tablero pino (80cmx50cmx18mm): 11€
- 1/2 Tablero contrachapado (15mm) 2,5m x1,2m : 40€
- Cajon IKEA (Regalado): 0€
- Guia telecospica 50mm 35kG: 14€
- Pack 6 listones 32x32x2000mm: 18€
- Barniz Incolor ext 750ML: 11€
- 1 x Cierre para puertas con pulsador: 5€

👇👇👇👇👇👇
TOTAL APROX: 400 €

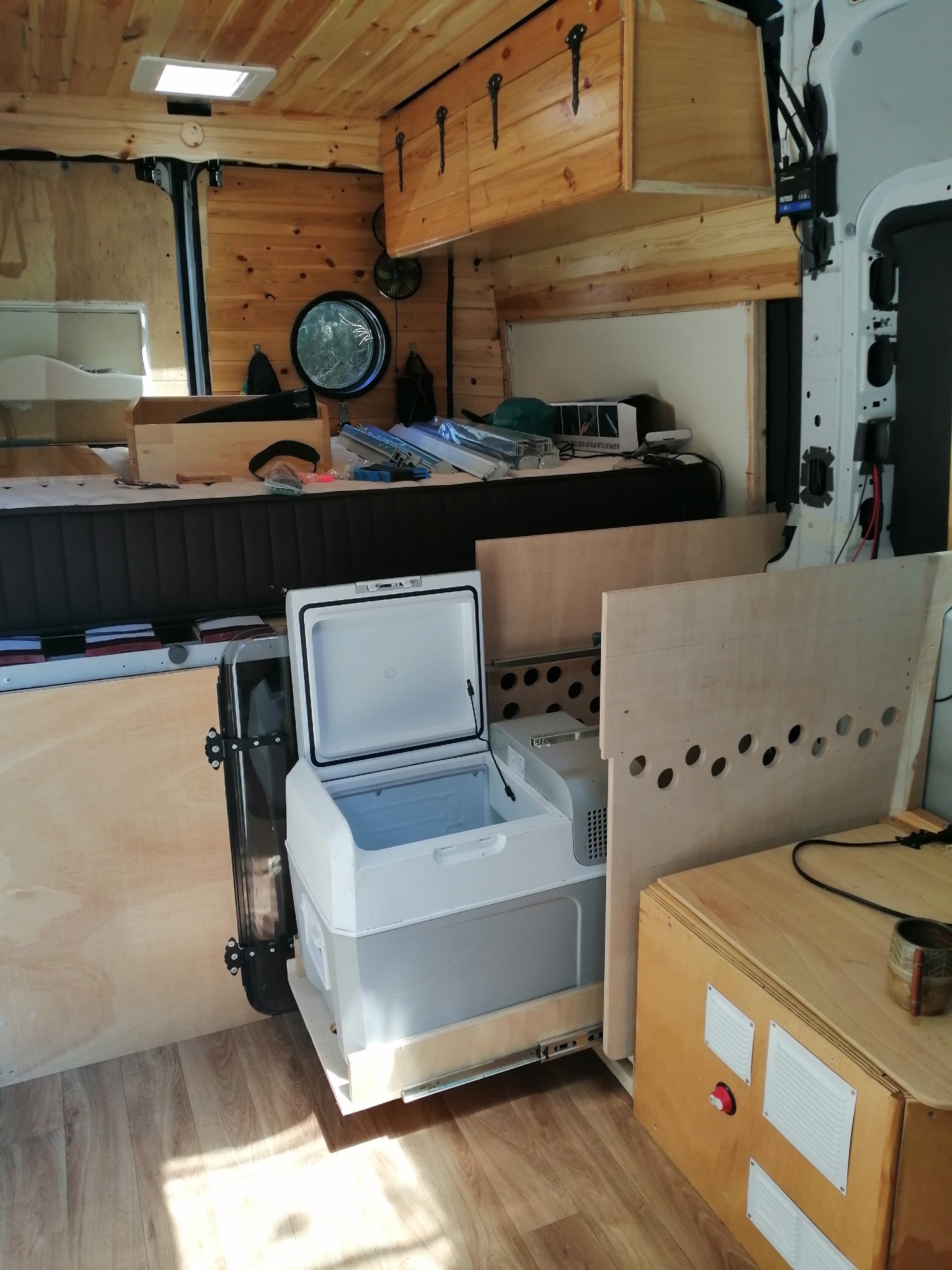

Os dejo un par de fotos del proceso de construccion abajo.

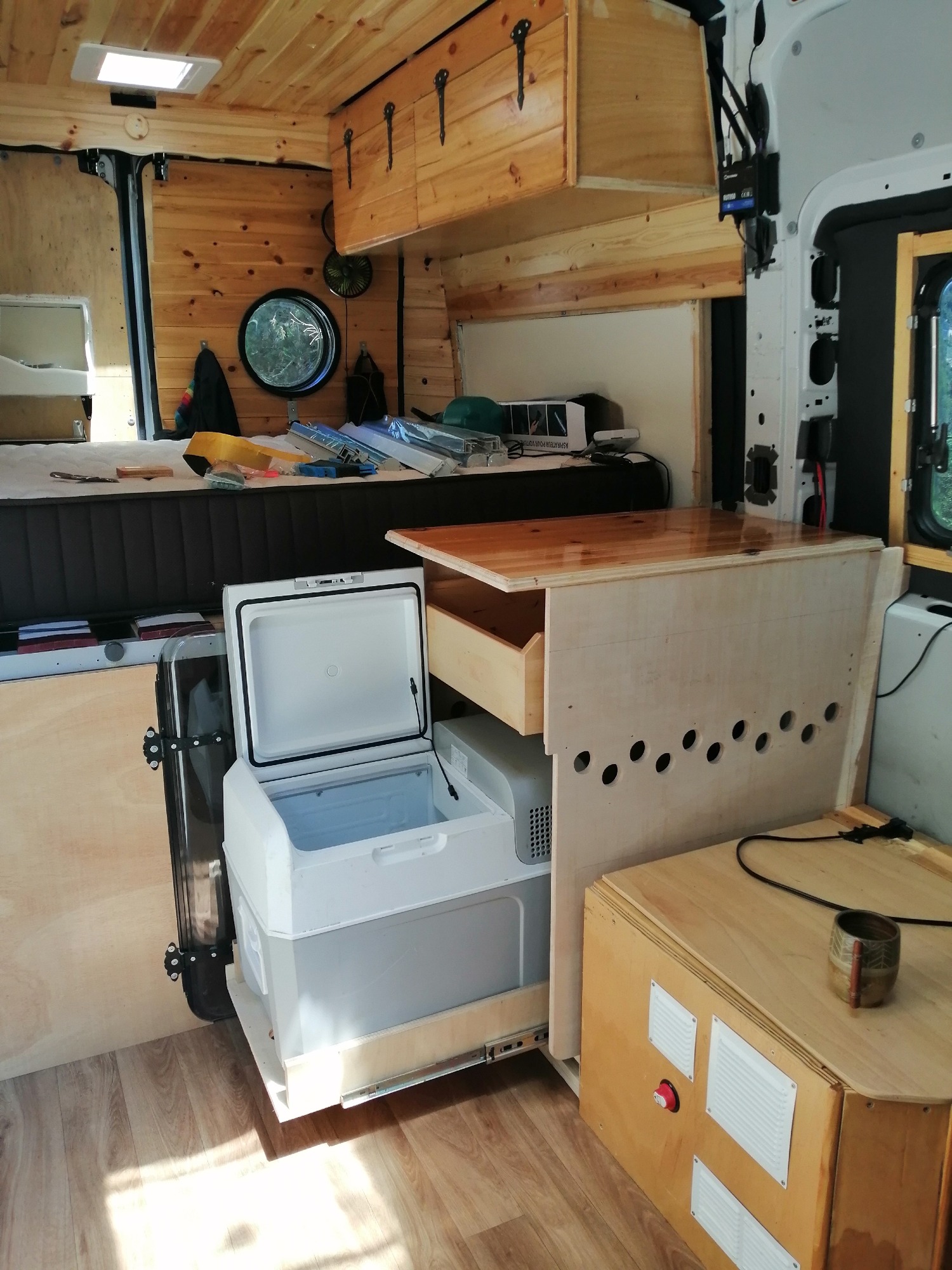

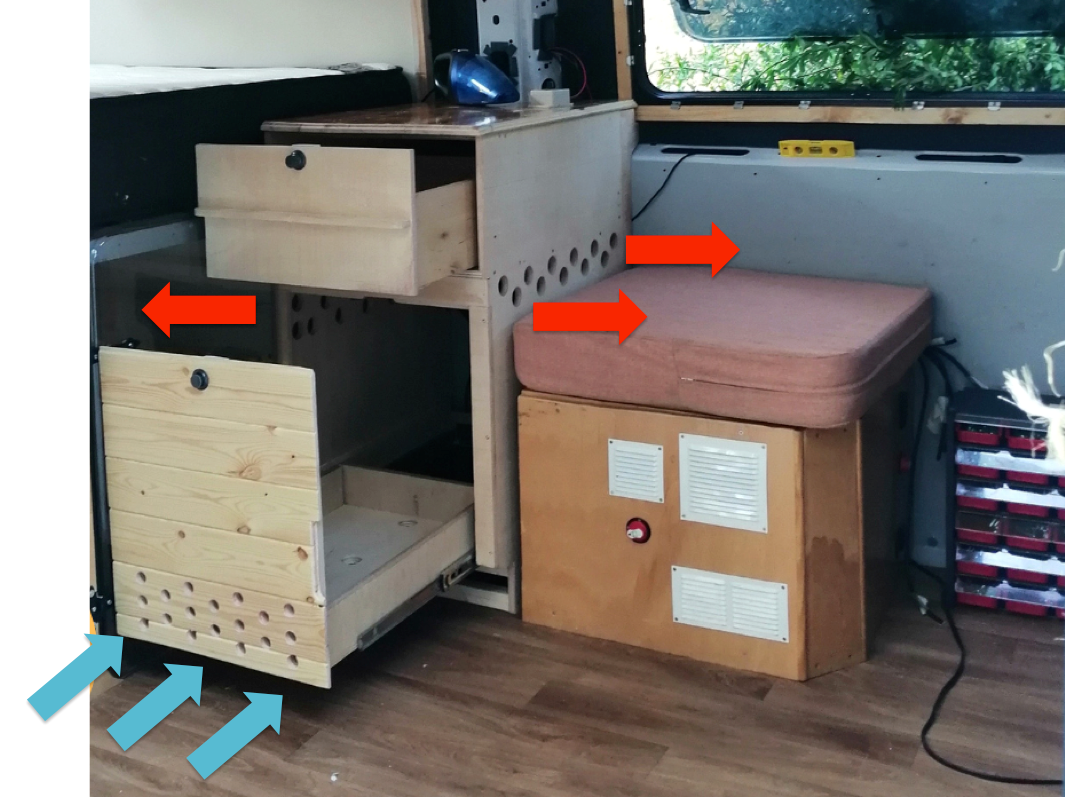

En los laterales del mueble, hice un par de agujeros para que el aire caliente (que sale del compresor de la nevera) pudiera salir y evitar cualquier sobre-calentamiento de la nevera. En la parte frontal, tambien hice un par de agujeros para que el aire frio pudiera entrar y renovar el aire.
